Здесь мы предлагаем ознакомится с местами расположения всех электронных компонентов управления Рено Эспейс 4. Особенно выделим информацию о блоках предохранителей и реле, их фотографии и схемы, назначения элементов и предохранитель отвечающий за прикуриватель.
Общее расположение всех элементов
Описание
| 1. | Электронный блок управления АВS |
| 2. | Электронный блок управления кондиционером |
| 3. | Блок управления электродвигателем вентилятора кондиционера/отопителя 1 – под днищем кузова |
| 4. | Блок управления электродвигателем вентилятора кондиционера/отопителя 2 — под днищем кузова |
| 5. | Электродвигатель вентилятора кондиционера/отопителя-под днищем кузова |
| 6. | Усилитель сигнала антенны — над правым задним боковым стеклом |
| 7. | Датчик бокового удара в сборе — центральная стойка со стороны водителя |
| 8. | Датчик бокового удара в сборе- центральная стойка со стороны пассажира |
| 9. | Блок управления противоугонной системой-если установлен |
| 10. | Дополнительный отопитель — днище — если есть |
| 11. | Аккумуляторная батарея |
| 12. | Диагностический разъем (DLC)- центральная консоль |
| 13. | Блок управления электрооборудованием двери водителя |
| 14. | Блок управления электрооборудованием двери пассажира |
| 15. | Блок управления стояночным тормозом с электроприводом-около бака |
| 16. | Электронный блок управления двигателем |

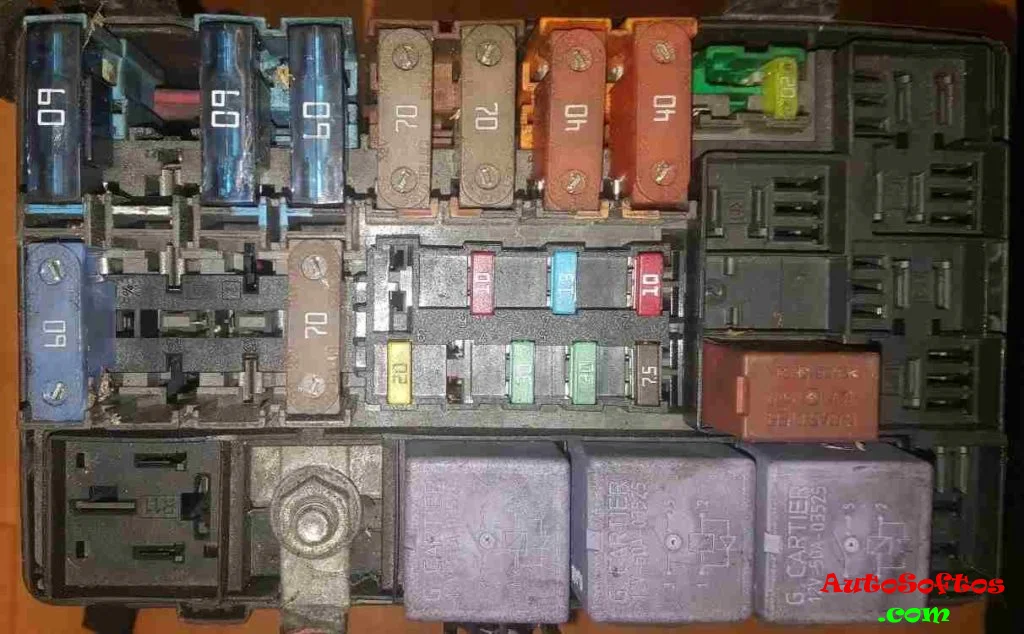

| 17. | Блок предохранителей/ реле, моторный отсек |
| 18. | Блок предохранителей/ реле приборная панель 1 |
| 19. | Блок предохранителей/ реле 2, приборная панель – под блоком предохранителей / реле 1 приборной панели |
| 20. | Блок предохранителей/ реле приборная панель З |
| 21. | Блок предохранителей/ реле, приборная панель 4-если установлен |
| 22. | Блок предохранителей/ реле, днище, около блока отопителя – если установлен |
| 23. | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ЕЗР) -под сиденьем |
| 24. | Блок управления свечами накаливания |
| 25. | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 26. | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 27. | Блок управления корректором фар (модели с ксеноновыми фарами) – включает в себя датчик высоты положения кузова- передн. |
| 28. | Нагреватель воздуха на впуске — в блоке отопителя — если есть |
| 29. | Звуковой сигнал(ы) |
| 30. | Считывающее устройство зажигания |
| 31. | Реле указателей поворотов/аварийной сигнализации-встроен в многофункционалыный блок управления |
| 32. | Блок управления комбинацией приборов- в приборной панели |
| 33. | Многофункциональный блок управления функции: Противоугонная система, звуковой предупреждающий сигнал/ зуммер, система проверки исправности ламп электропривод стеклоподъемников, омыватели фар-некоторые модели, иммобилайзер, указатели поворота, лампы освещения салона, усилители рулевого управления, датчик дождя, очистители заднего стекла, лампы передних/ задних габаритов, замок рулевой колонки, система контроля за давлением в шинах, очистители лобового стекла |
| 34. | CD/DVD-привод навигационной системы (NIVAV3) — в вещевом ящике |
| 35. | Блок управления навигационной системой (NIVAV3) |
| 36. | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 37. | Блок управления системой парковки-за правой задней отделочной панелью |
| 38. | Зуммер системы парковки-за правой задней отделочной панелью |
| 39. | Датчик дождя — во внутреннем зеркале заднего вида |
| 40. | Блок предохранителей/реле центральная консоль |
| 41. | Блок управления памятью электропривода сиденья – под сиденьем |
| 42. | Датчик положения сиденья, сиденье водителя-под сиденьем |
| 43. | Замок рулевой колонки |
| 44. | Датчик положения рулевого колеса — под рулевым колесом (с ESP) |
| 45. | Электронный блок управления SRS-центральная консоль |
| 46. | Датчик высоты положения кузова-передний (с ксеноновыми фарами) -встроен в блок управления ксеноновой фарой-на подвеске |
| 47. | Датчик высоты положения кузова- задний (модели с ксеноновыми фарами) — на подвеске |
| 48. | Реле привода задней двери-если есть |
| 49. | Электронный блок управления КПП |
| 50. | Приемник сигналов системы контроля давления шинах-под днищем кузова |
| 51. | Датчик скорости автомобиля — электронный блок управления ABS |
| 52. | Синтезатор голоса |
| 53. | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ESP)-под сиденьем |

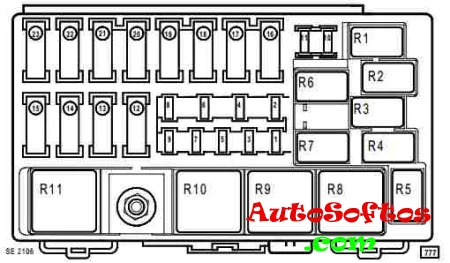

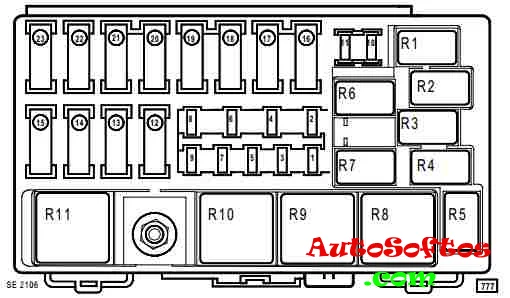

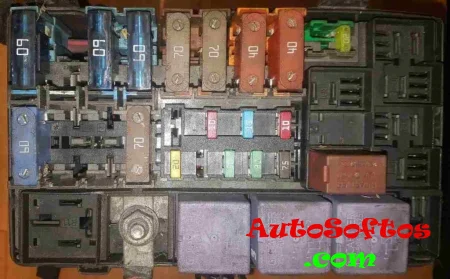

Схема
Обозначение
Предохранители
| 1. | (7,5А) Автоматическая коробка передач |
| 2. | — |
| 3. | (30А) Управление двигателем |
| 4. | (5А/15А) Автоматическая коробка передач |
| 5. | (30А) Реле вакуумного насоса усилителя тормозов (F4Rt) |
| 6. | (10А) Управление двигателем |
| 7. | — |
| 8. | — |
| 9. | (20А) Система кондиционирования |
| 10. | (20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 11. | (20А/30А) Звуковой сигнал(ы) |
| 12. | — |
| 13. | (70А) Нагреватели охлаждающей жидкости — если есть |
| 14. | (70А) Нагреватели охлаждающей жидкости — если есть |
| 15. | (60А) Управление электродвигателем вентилятора системы охлаждения |
| 16. | (40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления |
| 17. | (40А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 18. | (70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления |
| 19. | (70А) Отопитель/ кондиционер, многофункциональный блок управления |
| 20. | (60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональны йблок управления |
| 21. | (60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей /реле, центральная консоль, люк |
| 22. | (80A) Обогреватель лобового стекла (некоторые модели) |
| 23. | (60A) Очиститель лобового стекла, стояночный тормоз с электроприводом |
Реле вариант 1
- Реле нагреватель охлаждающей жидкости
- Реле электродвигателя вентилятора системы охлаждения (без кондиционера, —01/03)
- Реле вакуумного насоса усилителя тормозов (F4 Rt)
- Реле вакуумного насоса усилителя тормозов
- Реле 3 нагревателя охлаждающей жидкости — (—01/03, если есть)
- Реле топливного насоса
- Реле обогревателя системы вентиляции картера двигателя (F4 Rt)
- Реле системы управления двигателем
- Реле 1 электродвигателя вентилятора системы охлаждения-(с кондиционером,—01/03)
- Реле 2 электродвигателя вентилятора системы охлаждения
- Реле 2 нагревателя охлаждающей жидкости — (—01/03, если есть)
Реле вариант 2
- Реле дополнительного подогрева
- Реле водяного электро насоса
- Реле электродвигателя вентилятора с кондиционером
- —
- —
- Реле топливного насоса
- Реле подогревателя (система вентиляции топливных газов)
- Реле блокировки впрыска
- Реле поршневого компрессора
- Реле электродвигателя вентилятора с кондиционером
- Реле дополнительного подогрева 2
Предохранители и реле в салоне

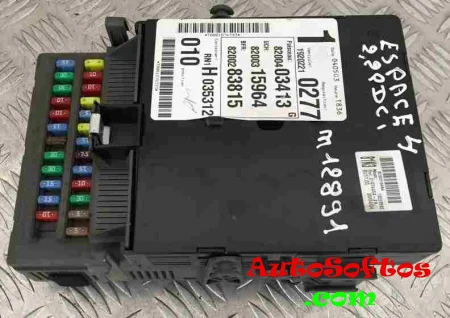

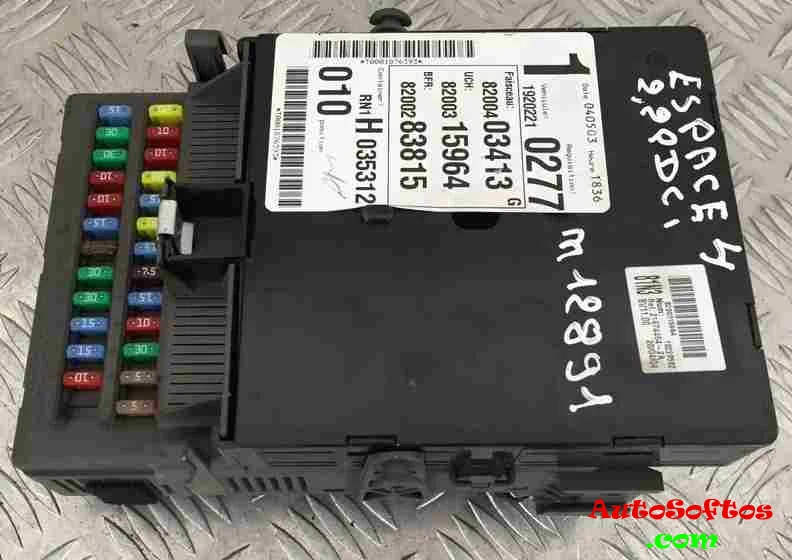

Блок 1

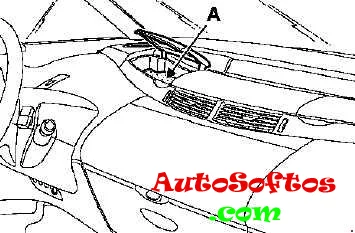

Расположен в верхней части приборной панели.

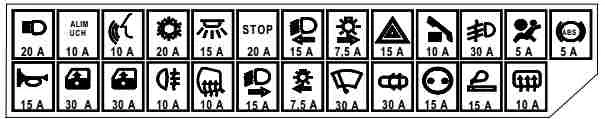

Схема
Расшифровка
| F1. | — |
| F2. | (10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера |
| F3. | (10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса |
| F4. | (20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла |
| F5. | (15A) Лампы освещения салона |
| F6. | (20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла |
| F7. | (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет |
| F8. | (7,5A) Правые передние габариты |
| F9. | (15A) Указатели поворота/аварийная сигнализация |
| F10. | (10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика |
| F11. | (30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса |
| F12. | (5A) Система SRS |
| F13. | (5A) Антиблокировочная система тормозов (ABS) |
| F14. | (15A) Звуковой сигнал(ы) |
| F15. | (30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
| F16. | (30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников |
| F17. | (10A) Задние противотуманные фонари |
| F18. | (10A) Обогреватель зеркал заднего вида на дверях |
| F19. | (15A) Правая фара-ближний свет |
| F20. | (7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей |
| F21. | (30A) Омыватель заднего стекла, дальний свет фар |
| F22. | (30A) Центральный замок |
| F23. | (15A) Разъемы питания дополнительного оборудования |
| F24. | (15A) Разъем подключения дополнительного оборудования (задний), прикуриватель |
| F25. | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели) |
| F26. | — |
За прикуриватель отвечает предохранитель номер 24.
Блок 2
Он находится за бардачком, со стороны пассажира.

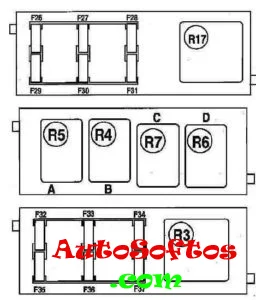

Схема
Обозначение
| 17. | Реле кондиционера |
| 2. | Реле электропривода сидений |
| 3. | Реле насоса омывателя фар |
| 4. | Реле стоп-сигналов |
| 5. | Реле 1 системы освещения в дневное время |
| 6. | Реле 2 системы освещения в дневное время |
| 7. | Реле электропривода задних стеклоподъемников (некоторые модели) |
| F26. | (30A) Разъем электрооборудования прицепа |
| F27. | (30A) Люк |
| F28. | (30A) Электропривод стеклоподъемника, левый задний |
| F29. | (30A) Электропривод стеклоподъёмника, правый задний |
| F30. | (5A) Датчик положения рулевого колеса |
| F31. | (30A) Шторка люка |
| F32. | — |
| F33. | — |
| F34. | (15A) Электропривод сиденья -со стороны водителя |
| F35. | (20A) Подогреватель передних сидений |
| F36. | (20A) Электропривод сиденья — со стороны водителя |
| F37. | (20A) Электропривод сиденья пассажира |
Блок 3
Находится рядом с ЦЭБКС со стороны водителя

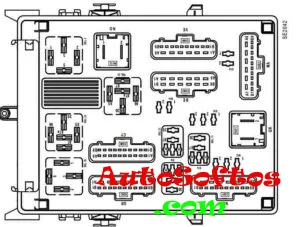

Схема
Описание
| 1. | Реле противотуманных фар |
| 2. | Реле 1 основных цепей зажигания |
| 3. | Реле электродвигателя очистителя заднего стекла |
| 4. | Реле стартера |
| 5. | Реле вспомогательных цепей зажигания |
| 6. | Реле 2 основных цепей зажигания |
| 7. | Реле обогревателя заднего стекла |
| F1. | Шунтирующий резистор электропривода стеклоподъемников-передние |
| F2. | Шунтирующий резистор электропривода стеклоподъемников-задние |
| F3. | Шунтирующий резистор системы освещения в дневное время — передние габариты |
| F4. | Шунтирующий резистор системы освещения в дневное время — ближний свет |

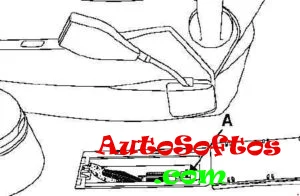

В салоне под ковриков подлокотника вещевого ящика, находится предохранитель отключения потребителей электроэнергии: 20А — Диагностический разъем, аудиосистема, ЭБУ, Центральный коммуникационный блок, охранная сигнализация.
