Здесь мы предлагаем ознакомится с описанием предохранителей Рено Докер со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Блок под капотом

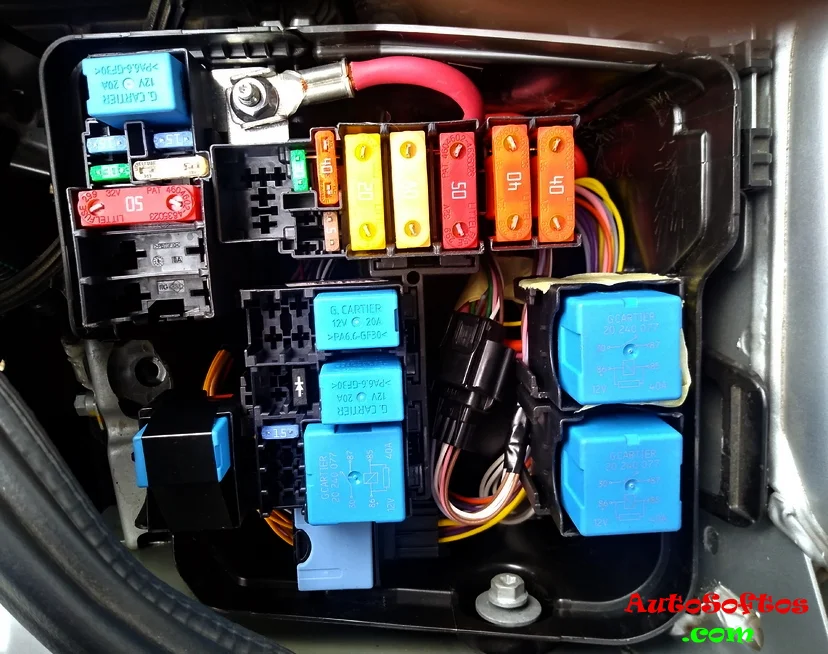

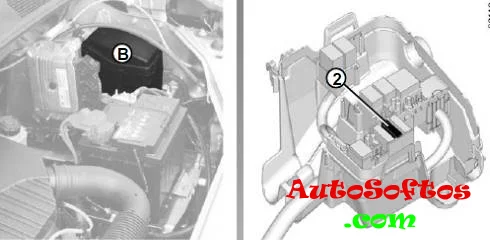

В моторном отсеке блок с предохранителями и реле находится рядом с аккумулятором и закрыт защитной крышкой.

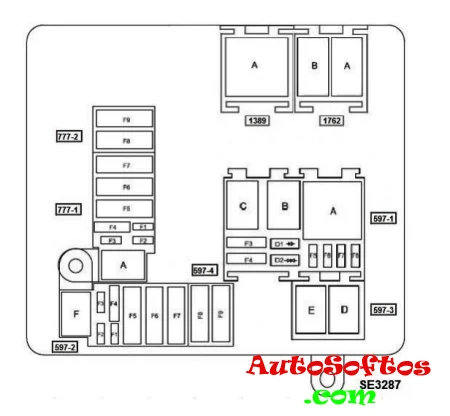

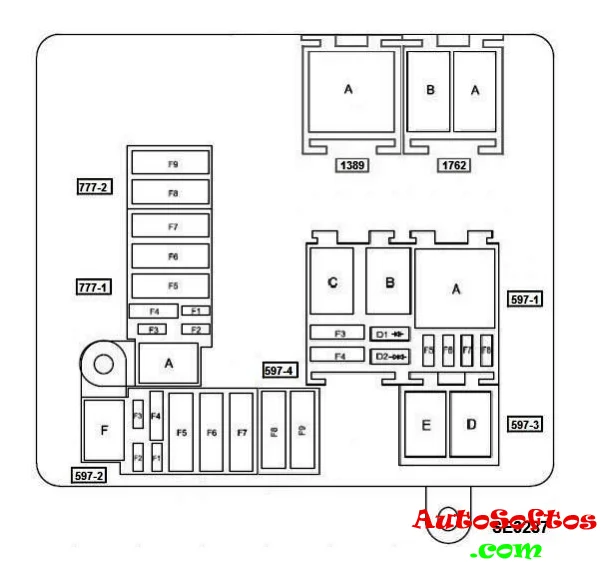

Схема
Описание
|
|
777 |
| F1. | Резервный |
| F2. | 7,5А Датчика силы тока аккумуляторной батареи (928) |
| F3. | 30А Обогрев заднего стекла |
| F4. | 25А ЭБУ АБС / ESP (1094) |
| F5. | 70А Цепи питания предохранителей (F11-F23-F24-F25-F26-F27-F34-F39) в салоне |
| F6. | 60А Цепи питания предохранителей (F1-F14-F15-F16-F17-F18-F19-F20-F21-F22-F32-F33-F37-F38) , стеклоподъёмники |
| F7. | 50А ЭБУ АБС / ESP (1094) |
| F8. | 40/60А Цепи питания предохранителей (F9-F10) в салоне |
| F9. | 80А Дополнительный отопитель салона |
| A. | Резервное реле |
|
|
597-1 |
| D1. | диод электромагнитной муфты кондиционера (171) |
| D2. | диод: электро вентилятора системы охлаждения двигателя (188) |
| F3. | 20A Топливный насос |
| F4. | Резервный |
| F5. | 15/20А Защита цепей двигателя, Стартер, Компрессо кондиционера |
| F6. | Резервный |
| F7. | Резервный |
| F8. | Резервный |
| A. | Реле питания эбу системы впрыска топлива |
| B. | Компрессор кондиционера либо реле 1-й скорости вращения электровентилятора |
| C. | Реле топливного насоса |
|
|
597-2 |
| F1. | 30А Стартер |
| F2. | 15А ЭБУ АКП |
| F3. | 15А Муфта компрессора кондиционера 25А Электртовентилятор |
| F4. | 25А Топливный насос и впрыск топлива |
| F5. | 50А Реле управления электровентилятором системы охлаждения двигателя |
| F6. | 20А Питания разъема электропроводки двигателя/системы впрыска (R24) |
| F7. | 80А Насос усилителя рулевого управления в сборе (186) |
| А. | Резервное реле |
| Е. | Реле стартера |
| D. | Реле отключения топливного насоса |
| F. | Реле стартера |
Блок в салоне

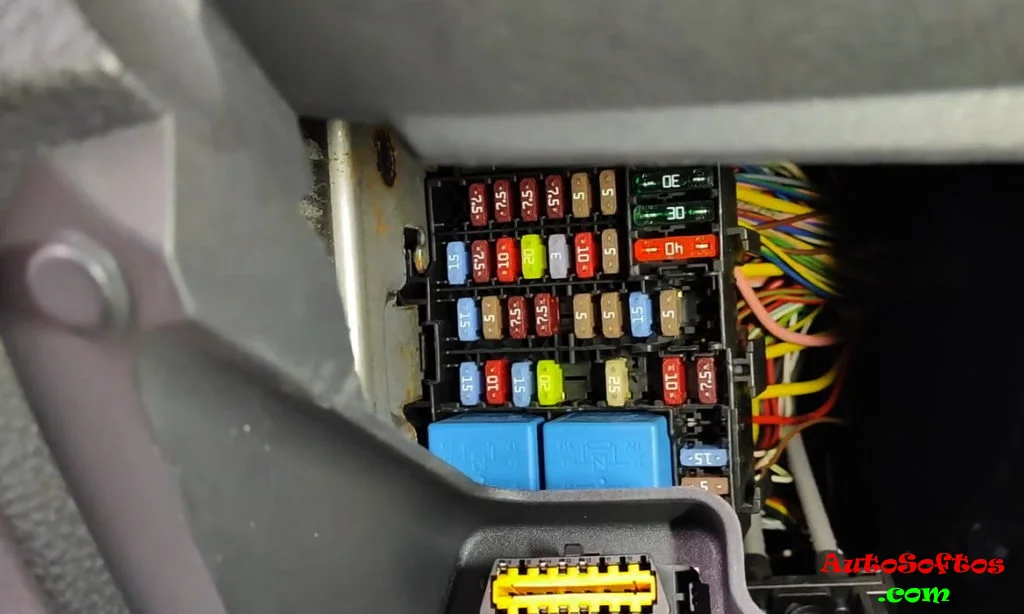

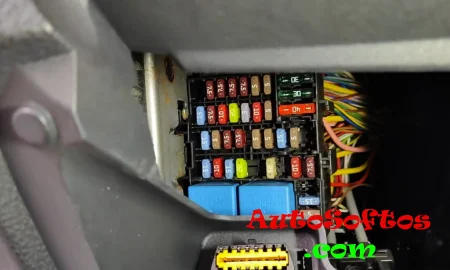

В салоне блок предохранителей и реле находится под панелью приборов, за защитной крышкой.

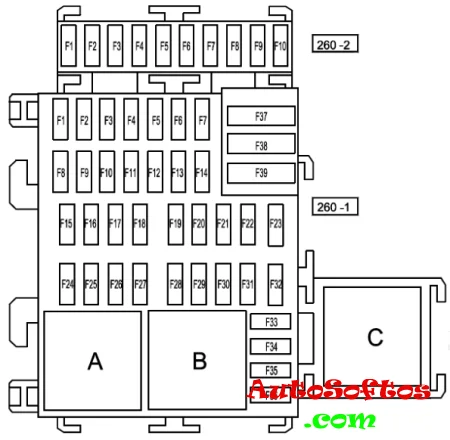

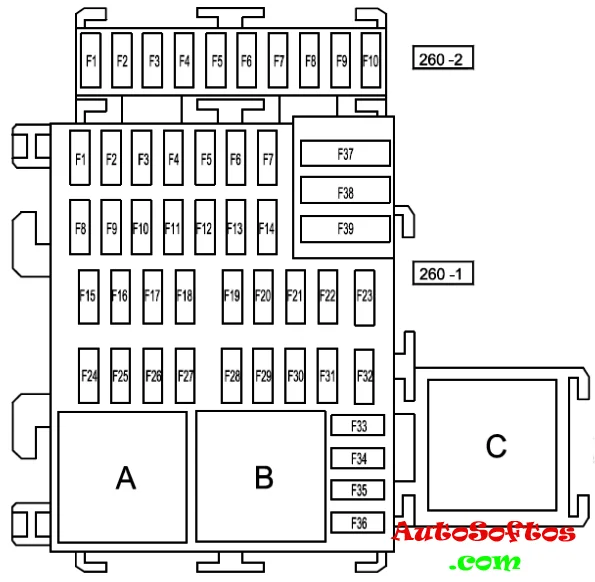

Схема
Назначение
260-1
| F1. | 15A Водяной насос |
| F2. | 7,5А Левая фара дальнего света |
| F3. | 7,5А Правая фара дальнего света |
| F4. | 7,5А Левая фара ближнего света |
| F5. | 7,5А Правая фара ближнего света |
| F6. | 5А Габаритные огни |
| F7. | 5А Выключателя ограничителя и регулятора скорости движения (1081), выключателя системы стабилизации траектории (1106), выключателя центрального замка/ огней аварийной сигнализации (1391), переключателя экономичного режима (1629), фонаря освещения номерного знака (166) — |
| F8. | 15А Разъем для подключения дополнительного оборудования сзади |
| F9. | 7,5А Задняя противотуманная фара |
| F10. | 10/15А Звуковой сигнал и звуковые предупреждения |
| F11. | 20А Центральный замок, блокировки дверей |
| F12. | 5А Система поддержания курсовой устойчивости (ESC) и ABS |
| F13. | 10A Освещение в салоне |
| F14. | 7,5А ЭБУ АКП, эбу системы контроля парковки, задний фонарь |
| F15. | 15А Стеклоочистители и стелоомываетли |
| F16. | 15А Aудиосистема, подогрев сидений |
| F17. | 7,5А Лампы дневного света (ближний свет) |
| F18. | 7,5А Стоп сигналы |
| F19. | 5А ЭБУ впрыска, реле топливного насоса, реле стартера |
| F20. | 5А Подушки безопасности |
| F21. | 5А Выключатель ограничителя и регулятора скорости движения (1081), эбу системы контроля парковки (1222), блок сигнализации непристегнутого ремня безопасности (1601), управления реле обогрева заднего стекла (235) |
| F22. | 5А Усилитель рулевого управления |
| F23. | 20А Прицеп |
| F24. | 15А Цепи питания предохранителей (F12-F13) |
| F25. | Резерв |
| F26. | 15А Указатели поворота и аварийная сигнализация |
| F27. | 20А Переключатели подрулевые |
| F28. | Резерв |
| F29. | 25А Противотуманные фары |
| F30. | Резерв |
| F31. | 5А Щиток приборов |
| F32. | 7,5А Вентиляция салона автомобиля |
| F33. | 15А Прикуриватель |
| F34. | 15А Диагностического разъем (225), аудиосистема (261) |
| F35. | 5А Электрозеркала |
| F36. | 10А Противотуманные фары |
| F37. | 30А Стартер |
| F38. | 30А Стеклоочистели и омыватели |
| F39. | 40А Климатическая установка |
За прикуриватель отвечает предохранитель номер 33 на 15А.
260-2
| F1 | 30A Стеклоподъемники |
| F2 | 5А Электропривод зеркал |
| F3 | 30А Стеклоподъёмники |
| F4 | 5А BCM |
| F5 | Резерв |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 25А Стеклоподёмники |
| F9 | 20А Климатическая установка |
| F10 | 15А Дополнительная розетка |
Реле
- А — реле электровентилятора подачи холодного воздуха (233)
- B — реле обогрева заднего стекла (235)
- C — электрические стеклоподъемники задних дверей
