Здесь мы предлагаем ознакомится с информацией о местах расположения блоков предохранителей и реле Рено Клио 2 со схемами блоков и назначением их элементов, а так же отдельно отметим предохранители отвечающие за работу прикуривателя.
Расположение

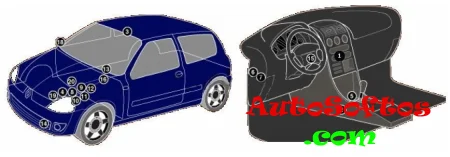

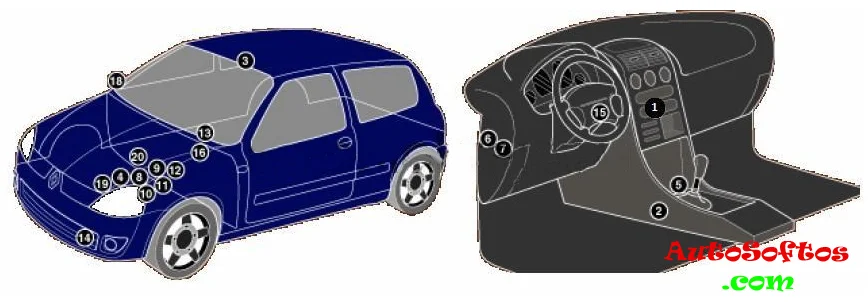

Общая схема расположения электронных блоков управления
Обозначение
| 1. | Блок управления кондиционером |
| 2. | Модуль управления SRS |
| 3. | Датчик сигнала противоугонной системы/центрального замка-потолочная панель |
| 4. | АКБ |
| 5. | Диагностический разъем (DLC) |
| 6. | Монтажный блок предохранителей и реле в салоне |
| 7. | |
| 8. | Монтажный блок предохранителей и реле в подкапотном пространстве |
| 9. | |
| 10. | Дополнительный предохранитель (60A), реле нагревателя охлаждающей жидкости — F9Q (^5/00) — около блока предохранителей 2 в моторном отсеке |
| 11. | Дополнительный предохранитель (70А/80А), реле нагревателя охлаждающей жидкости — F9Q/K7K(6/00^) — около блока предохранителей 2 в подкапотном пространстве |
| 12. | Дополнительный предохранитель (80А), усилитель рулевого управления — некоторые модели-около блока предохранителей/ реле 2 в подкапотном пространстве |
| 13. | Реле электродвигателя насоса омывателя фар — резонатор системы впуска |
| 14. | Сигнал |
| 15. | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 16. | Инерционный выключатель отсечки подачи топлива |
| 18. | Датчик температуры окружающего воздуха-зеркало заднего вида на двери пассажира |
| 19. | Электронный модуль управления КПП |
| 20. | Датчик скорости — КПП |
Блок предохранителей и реле

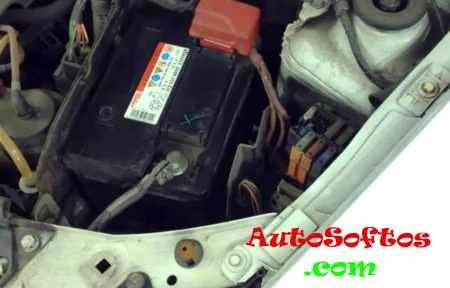

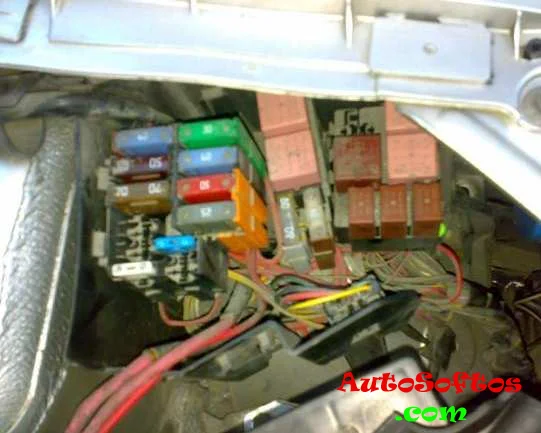

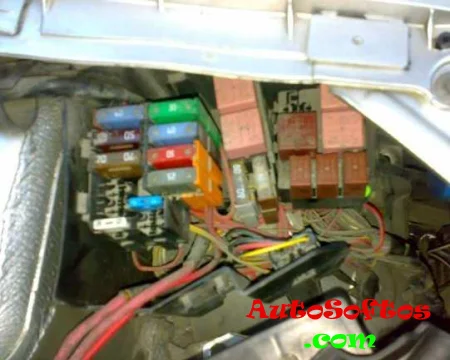

В моторном отсеке под капотом, с левой стороны, под защитной крышкой расположен блок с предохранителями и реле.

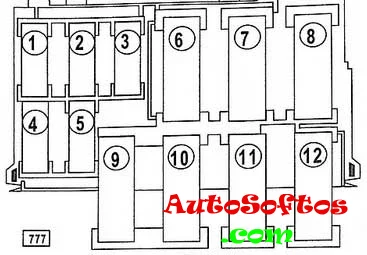

Схема
Описание
| F1. | (30A) Управление двигателем |
| F2. | (30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера) |
| F3. | (5A) Система управления двигателем (K4J/K4M/ F4R736) |
| F4. | (5A) Система управления АКПП, секвентальная МКПП (D4F) |
| F5. | (15A) Управление двигателем |
| F6. | (40A) Секвентальная МКПП(D4F) |
| F7. | (50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером) |
| F8. | (60A) Противоугонная система,выключатель освещения, многофункциональный блок управления |
| F9. | (25A) Анти блокировочная система тормозов(ABS) — Bosch8.0 |
| F10. | (50A) Антиблокировочная система тормозов(ABS) — Bosch8.0 |
| F11. | (60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления |
| F12. | (30A) Электродвигатель вентилятора отопителя(с кондиционером) |

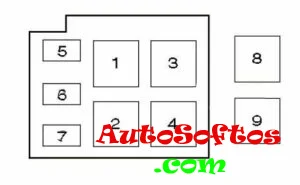

Реле
Назначение
- Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
- Реле топливного насоса
- Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
- Реле электромагнитной муфты компрессора кондиционера
- Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
- Реле стартера
- Реле системы управления двигателем
- Реле электродвигателя вентилятора отопителя
- Реле фонарей заднего хода(D4F, секвентальная МКПП)
Блок предохранителей

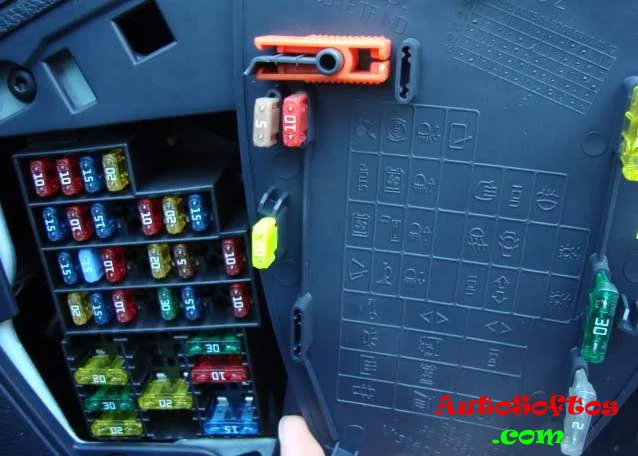

В левом торце приборной панели, в салоне, за защитной крышкой установлен блок с предохранителями.

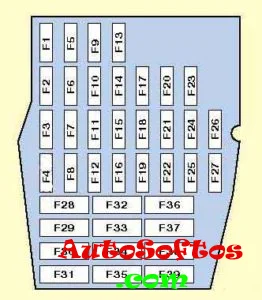

Схема блока
Расшифровка
| 1. | (15A) Подушки безопасности, много функциональный блок управления |
| 2. | (15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп — сигналы |
| 3. | (15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода |
| 4. | (20A) Очистители лобового стекла — 1998/ 2000 |
| 5. | (10A) Антиблокировочная система тормозов(ABS) |
| 6. | (10A) Блок управления кондиционером, много функциональный блок управления |
| 7. | (15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла |
| 8. | (15A) Звуковой сигнал |
| 9. | (10A) Левая фара — ближний свет |
| 10. | (10A) Правая фара — ближний свет |
| 11. | (10A) Правая фара — дальний свет |
| 12. | (10A) Левая фара — дальний свет |
| 13. | (20A) Фары – ближний свет (сдвоенные фары) |
| 14. | (5A) Лампы системы освещения дневное время — 1998/ 2000 |
| 15. | Запасной |
| 16. | Запасной |
| 17. | (10A) Обогреватель зеркал заднего вида на дверях |
| 18. | (20A) Противотуманные фары |
| 19. | Запасной-1998 |
| 20. | Запасной |
| 21. | (5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления |
| 22. | (15A) Указатели поворота/ аварийная сигнализация |
| 23. | (15A) Задние противотуманные фонари |
| 24. | Запасной |
| 25. | Запасной |
| 26. | (10A) Подсветка комбинации приборов, передние/ задние габариты (лев.) |
| 27. | (10A) Подсветка комбинации приборов, правые задние/ передние габариты |
| 28. | (2A) Иммобилайзер |
| 29. | (20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона |
| 30. | (30A) Обогреватель заднего стекла |
| 31. | (20A) Центральный замок |
| 32. | (30A) Электропривод стеклоподъемников |
| 33. | (20A) Омыватели фар |
| 34. | (30A) Отопитель/ кондиционер-1999 |
| 35. | (20A) Подогреватель сидений |
| 36. | (30A) Электропривод стеклоподъемников |
| 37. | (20A) Люк |
| 38. | Запасной-1998 |
| 39. | Запасной |
За прикуриватель отвечает предохранитель номер 7 на 15А.
Реле
Элементы реле будут располагаться отдельным блоком.
Схема
Назначение
Вариант 1
- Реле габаритов (с системой освещения в дневное время)
- Реле системы освещения в дневное время
- Реле противотуманной фары, правое
- Реле ближнего света фар (с системой освещения в дневное время)
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Многофункциональный блок управления
Вариант 2
| 1. | Реле противотуманных фар |
| 2. | Реле обогрева заднего стекла |
| 3. | Реле индикатора / реле аварийной сигнализации |
| 4. | Электрическое реле закрытия окон |
| 5. | Реле открывания электрического окна |
| 6. | – |
| 7. | Реле боковых / задних фонарей (с дневными ходовыми огнями) |
| 8. | Реле ближнего света фар (с дневными ходовыми огнями) |
| 9. | – |
| 10. | Реле электродвигателя стеклоочистителя |
| 11. | Реле стеклоочистителя заднего стекла |
| 12. | Реле обратной связи (1999 ^) |
| 13. | Центральный замок реле блокировки |
| 14. | Реле центрального замка – разблокировка |
| 15. | Реле вспомогательных цепей зажигания |
| 16. | Реле датчика уровня топлива (LPG) (06/00 ^) |
| 17. | Реле насоса омывателя фар (06/00 ^) |
| 18. | Многофункциональный модуль управления |
