Здесь вы сможете найти описание предохранителей и реле Сузуки Джимни 4 со схемами блоков, местами их расположения и фото-примерами исполнения. Покажем предохранитель прикуривателя.
Блок в салоне

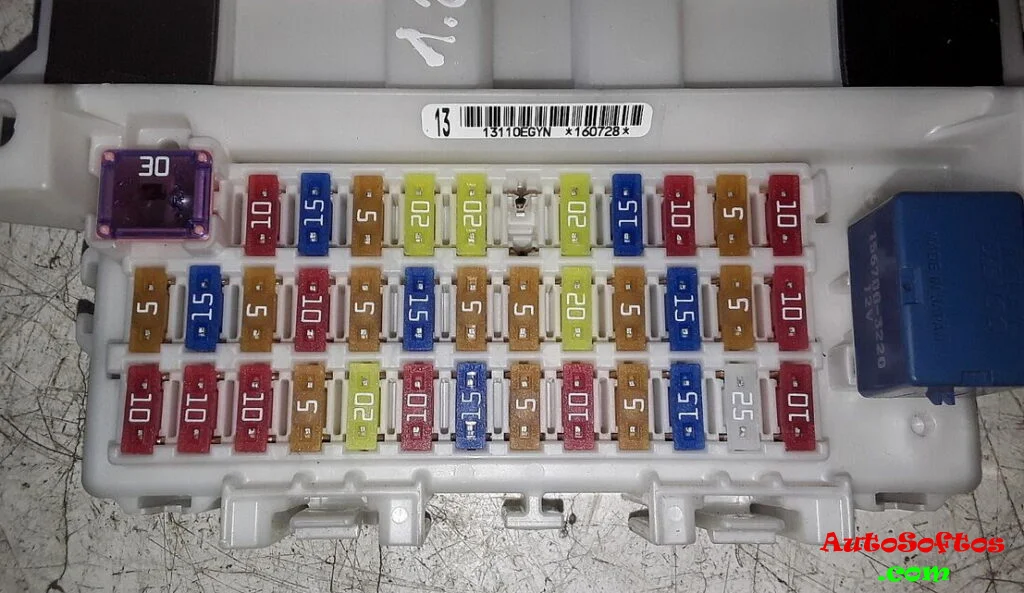

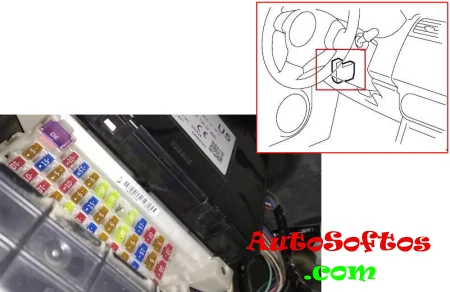

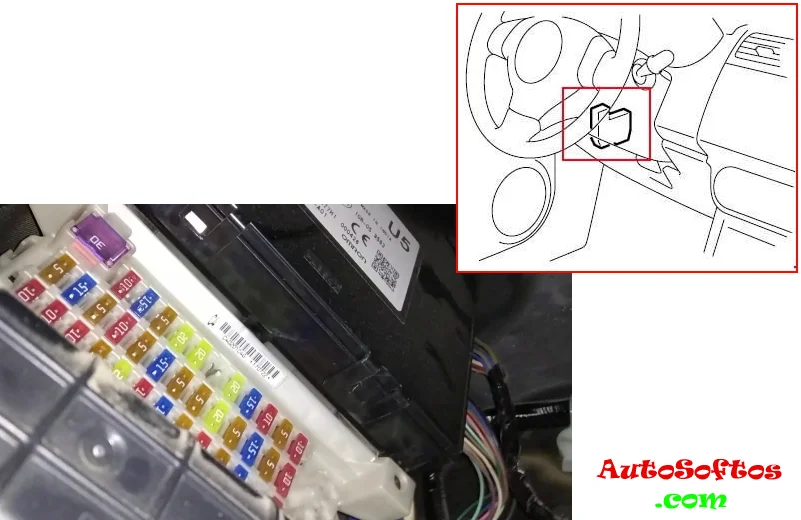

В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны.

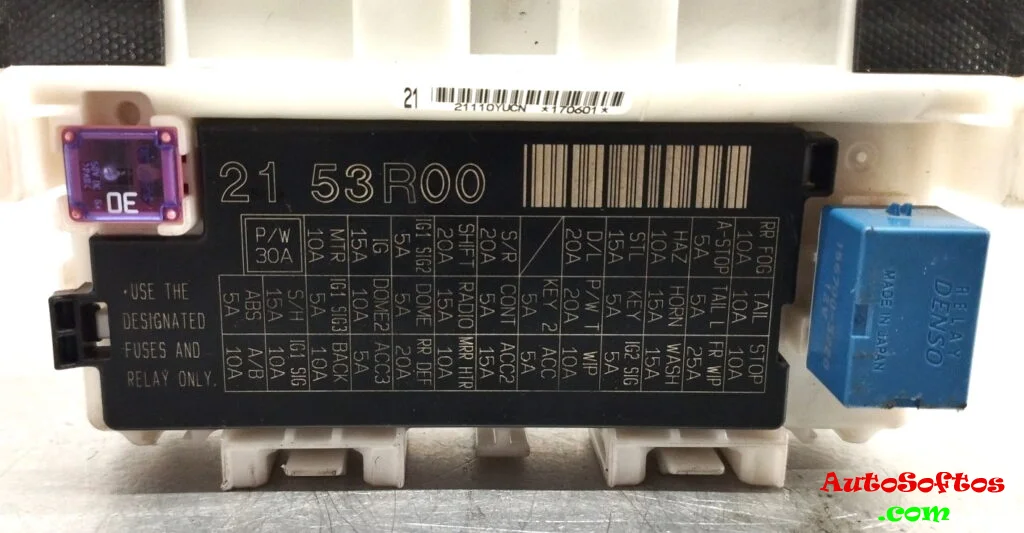

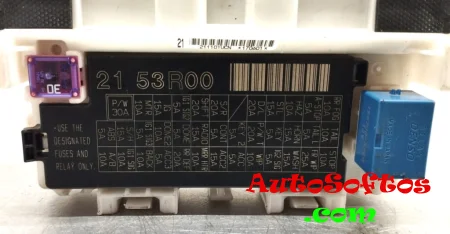

Сверяйте назначение со своими схемами на защитной крышке блока.

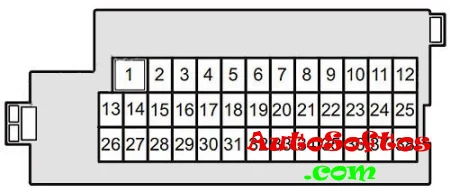

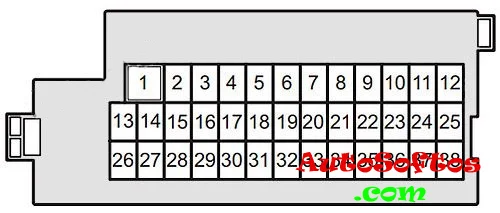

Схема
Описание
| 1. | 30A P/W — Электро стеклоподъемники |
| 2. | 10A MTR — Счетчик (Приборы) |
| 3. | 15A IG — Зажигание |
| 4. | 5A IG1 SIG2 — Усилитель руля |
| 5. | 20A SHIFT — Не используется |
| 6. | 20A S/R — Люк на крыше |
| 7. | Не используется |
| 8. | 20A D/L — Дверной замок |
| 9. | 15A STL — Блокировка рулевого управления |
| 10. | 10A HAZ — Аварийная сигнализация |
| 11. | 5A A-STOP — Контроллер двигателя |
| 12. | 10A RR FOG — Задний противотуманный фонарь |
| 13. | 5A ABS — ABS/ESP |
| 14. | 15A S/H — Обогреватель сиденья |
| 15. | 5A IG1 SIG3 — Камера |
| 16. | 10A DOME2 — Внутреннее освещение |
| 17. | 5A DOME — Счетчик, приборная панель |
| 18. | 15A RADIO — Радио |
| 19. | 5A CONT |
| 20. | 5A KEY2 — Выключатель зажигания |
| 21. | 20A P/WT — Функция таймера электро стекло подъемников |
| 22. | 5A KEY — Выключатель зажигания |
| 23. | 15A HORN — Звуковой сигнал |
| 24. | 5A TAIL — Задний фонарь слева (с системой автоматического освещения) |
| 25. | 10A TAIL — Задний фонарь слева и справа (без системы автоматического освещения) |
| Задний фонарь справа (с системой автоматического освещения) | |
| 26. | 10A A/B — Подушка безопасности |
| 27. | 10A IG1 SIG — Остановка холостого хода или BCM |
| 28. | 10A BACK — Подсветка, задний ход |
| 29. | 5A ACC3 |
| 30. | 20A RR DEF — Задний обогреватель |
| 31. | 10A MRR HTR — Обогреватель зеркал на двери |
| 32. | 15A ACC2 — Гнездо для аксессуаров (прикуриватель) |
| 33. | 5A ACC — Радио |
| 34. | 10A WIP — Задний стеклоочиститель |
| 35. | 5A IG2 SIG — Вентилятор обдува |
| 36. | 15A WASH — Электродвигатель омывателя |
| 37. | 25A FR WIP — Передний стеклоочиститель |
| 38. | 10A STOP — Стоп-сигнал |
За работу прикуривателя отвечает предохранитель номер 32 на 15А.
Блок под капотом

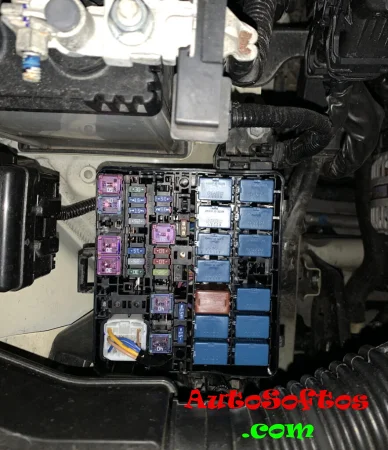

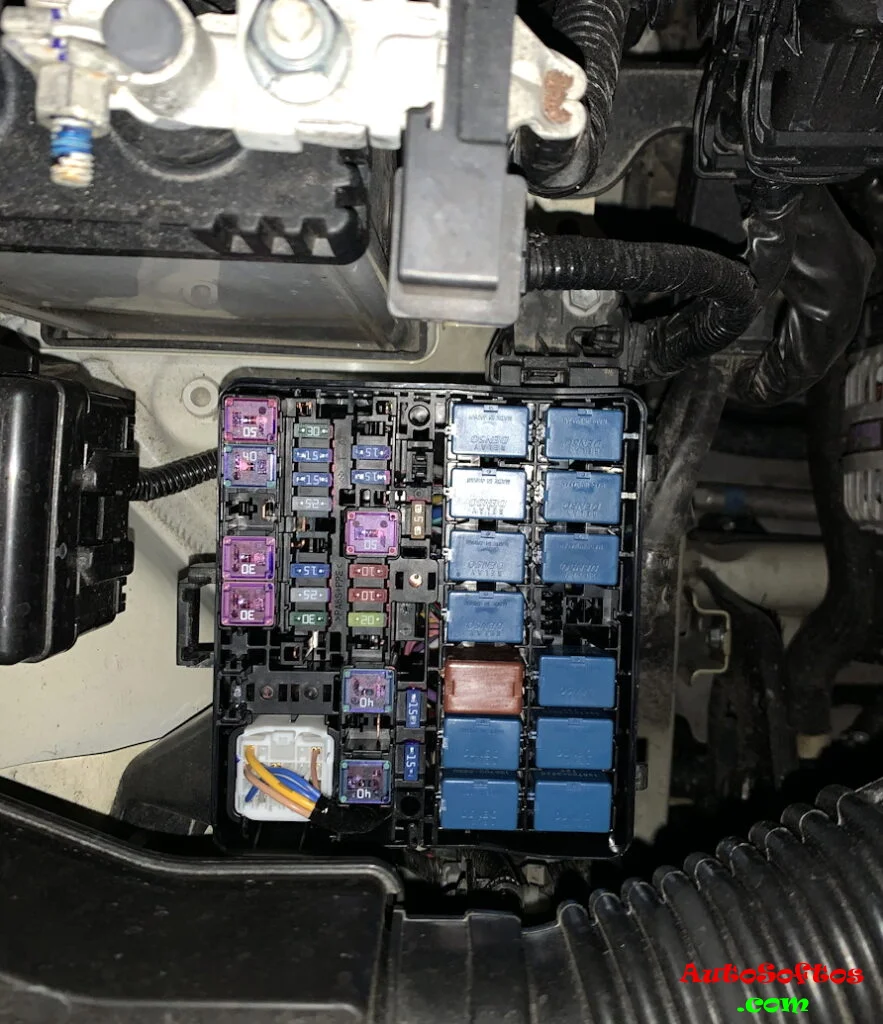

Под капотом в моторном отсеке блок предохранителей и реле расположен рядом с аккумуляторной батареей.

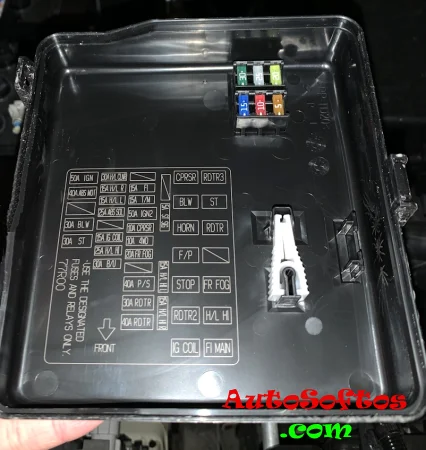

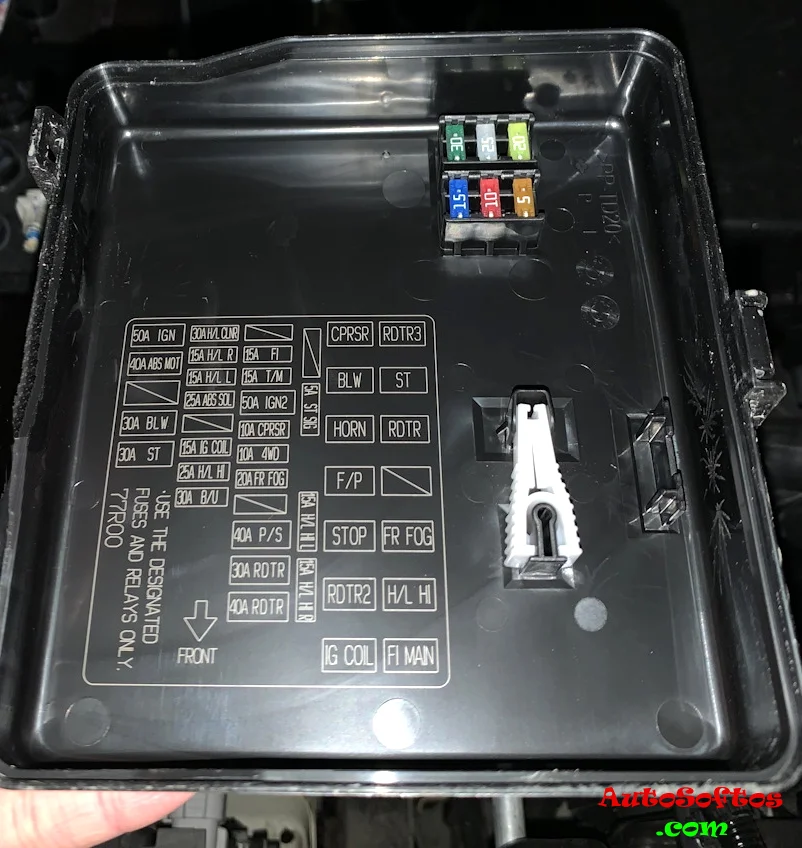

Схема с крышки блока

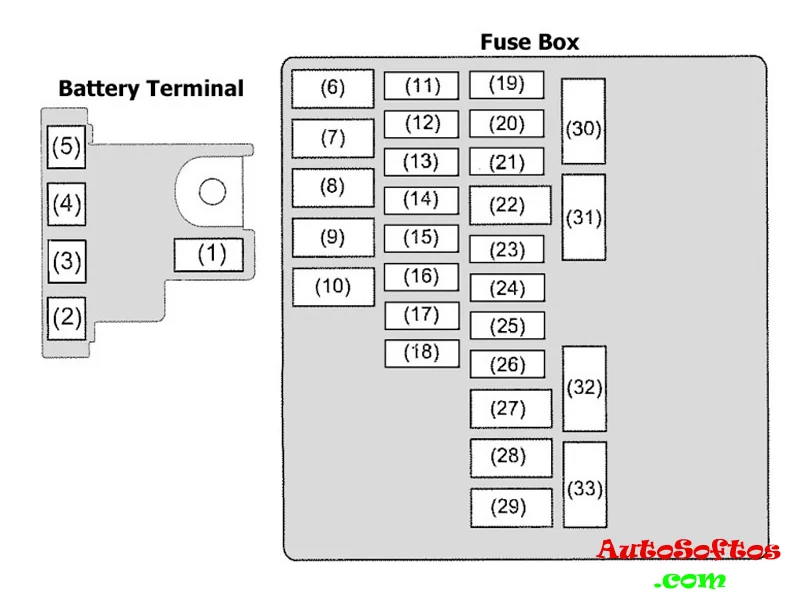

Схема
Обозначение
| 1. | 120A FL1 |
| 2. | 100A FL2 |
| 3. | 80A FL3 |
| 4. | 100A FL4 |
| 5. | 50A FL5 |
| 6. | 50A Выключатель зажигания |
| 7. | 40A Двигатель ABS |
| 8. | Не используется |
| 9. | 30A Вентилятор нагнетателя |
| 10. | 30A Двигатель стартера |
| 11. | 30A Очиститель фар |
| 12. | 15A Фара (правая) |
| 13. | 15A Фара (левая) |
| 14. | 25A Модуль управления ABS/ESP |
| 15. | Не используется |
| 16. | 15A Катушка зажигания |
| 17. | 25A Фара дальнего света |
| 18. | 30A Задний ход |
| 19. | Не используется |
| 20. | 15A Впрыск топлива |
| 21. | 15A Трансмиссия |
| 22. | 50A Зажигание sw2 |
| 23. | 10A Компрессор кондиционера |
| 24. | 10A 4WD |
| 25. | 20A Передняя противотуманная фара |
| 26. | Не используется |
| 27. | 40A Усилитель руля |
| 28. | Не используется |
| 29. | 40A Вентилятор радиатора |
| 30. | Не используется |
| 31. | 5A Двигатель стартера |
| 32. | 15A Фара дальнего света (левая) |
| 33. | 15A Фара дальнего света (правая) |
Расшифровка реле
- ST — Стартер
- RDTR — Вентилятор радиатора
- HORN — Сигнал
- F/P — Топливный насос
На плюсовой клемме аккумуляторной батареи установлены предохранители высокой мощности в виде плавких вставок.
