Здесь вы сможете найти описание предохранителей и реле Сузуки Сплэш со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне

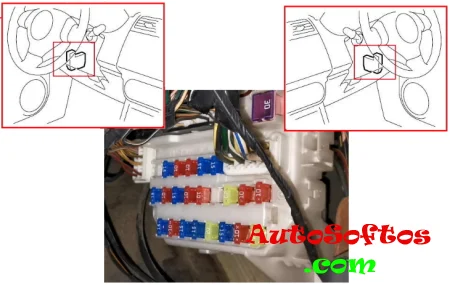

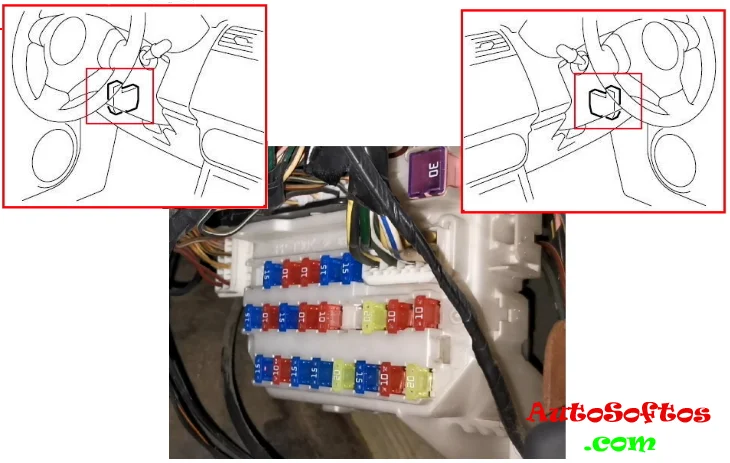

В салоне автомобиля блок предохранителей расположен под панелью приборов со стороны водителя. Для доступа надо убрать защитную крышку.

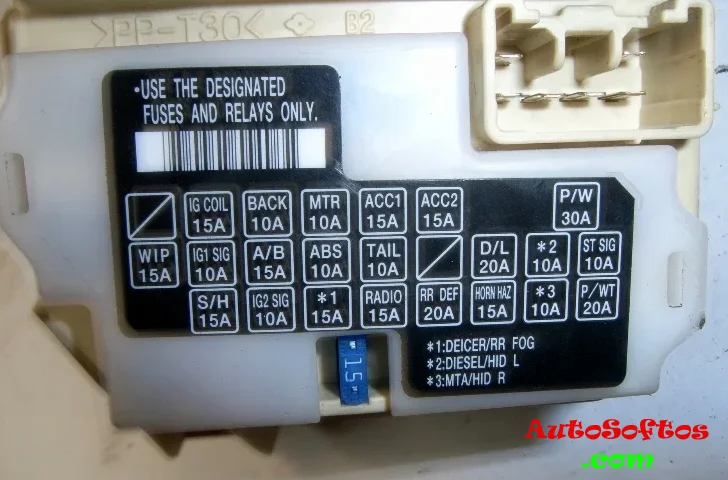

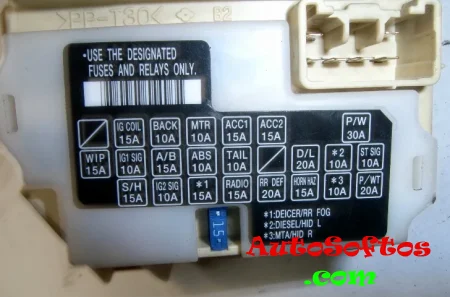

Сверяйте назначение элементов со своими схемами на крышке блоков.

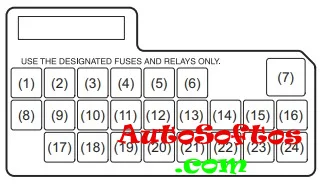

Назначение
| 1. | 15А Резерв |
| 2. | 10А Катушка зажигания |
| 3. | 10А Фонарь заднего хода |
| 4. | 15А Комбинация приборов |
| 5. | 15А Боковые зеркала заднего вида и розетка |
| 6. | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7. | 15А Стеклоподъемники |
| 8. | 15А Стеклоочиститель и омыватель |
| 9. | 10А Электроусилитель рулевого управления |
| 10. | 15А SRS |
| 11. | 10А ABS |
| 12. | 10А Габаритные огни |
| 13. | Не используется |
| 14. | 20А Замки дверей |
| 15. | 10А Фара (левая) |
| 16. | 10А Стартер |
| 17. | 15А Обогреватель передних сидений |
| 18. | 10А Отопитель |
| 19. | 15А Задние противотуманные фонари |
| 20. | 15А Магнитола, освещение салона |
| 21. | 20А Обогреватель стекла задней двери |
| 22. | 15А Звуковой сигнал |
| 23. | 10А Фара (правая) |
| 24. | 20А «Таймер» отключения привода стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 5 и 6 на 15А.
Блок под капотом

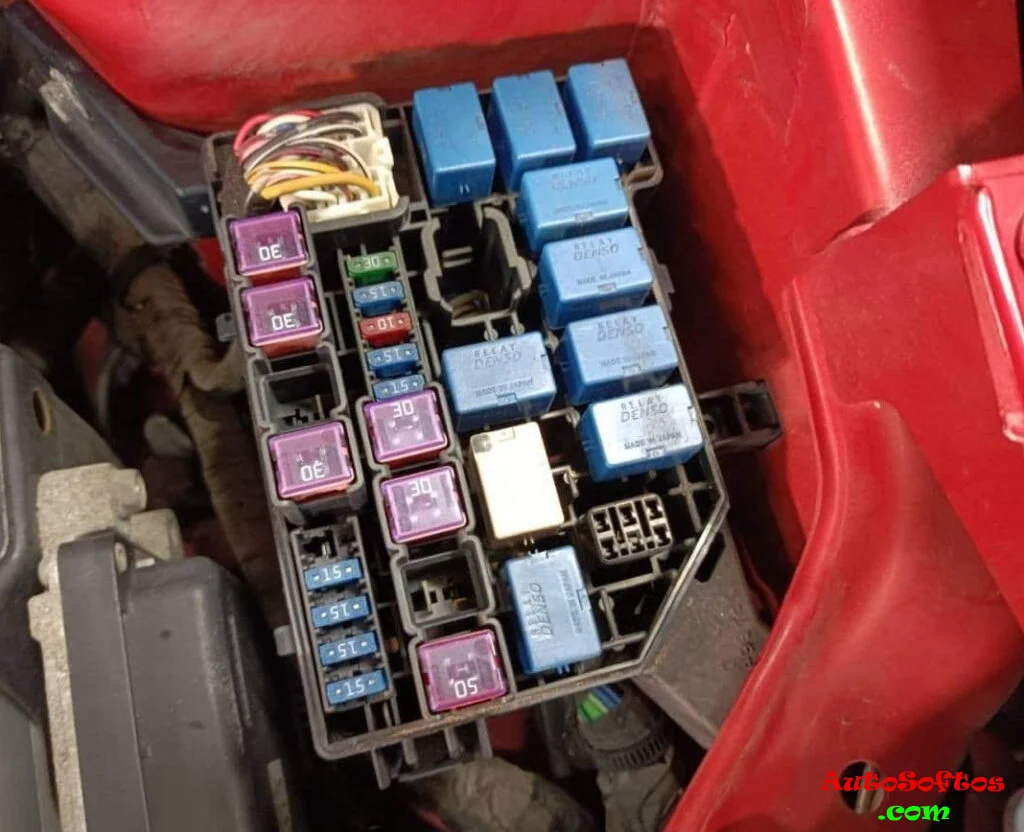

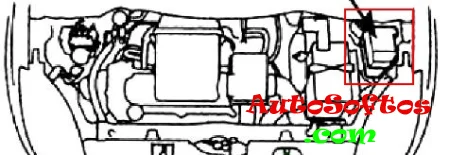

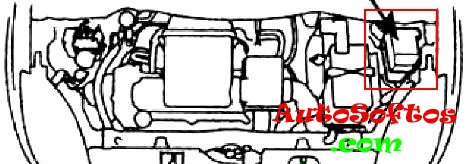

Под капотом автомобиля в моторной отсеке блок предохранителей и реле находится с левой стороны, рядом со стойкой.

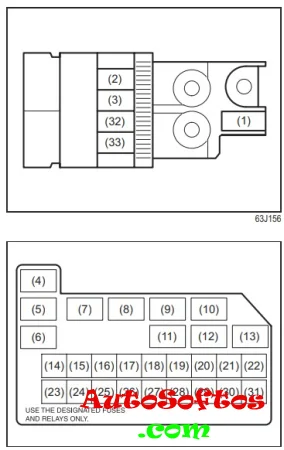

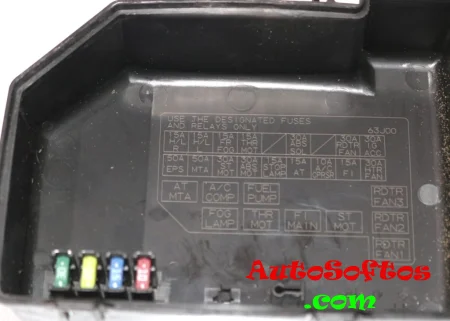

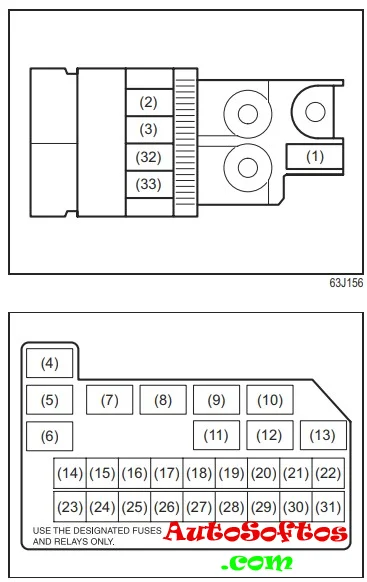

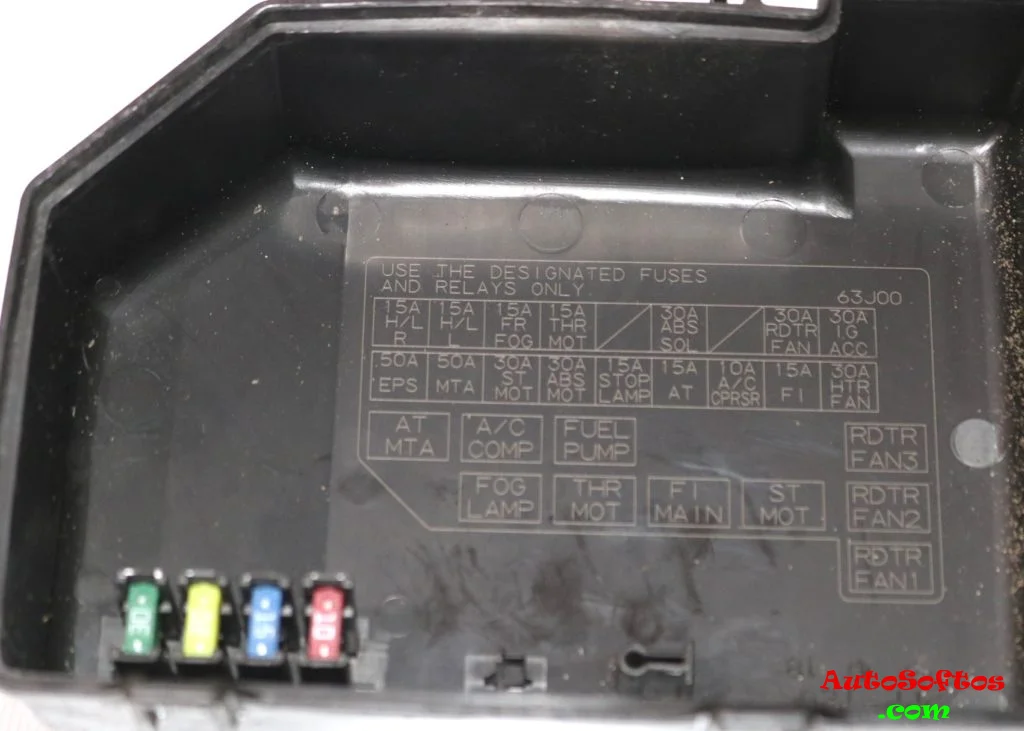

Схема
Описание
| 1. | 80А Все электрические цепи |
| 2. | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3. | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4. | Реле вентилятора радиатора №1 |
| 5. | Реле вентилятора радиатора №2 |
| 6. | Реле вентилятора радиатора №3 |
| 7. | Реле стартера |
| 8. | Главное реле |
| 9. | Реле дроссельной заслонки |
| 10. | Реле противотуманных фар |
| 11. | Реле топливного насоса |
| 12. | Реле воздушного компрессора |
| 13. | Резерв |
| 14. | 30А Отопитель |
| 15. | 15А Система впрыска |
| 16. | 10А Реле воздушного компрессора |
| 17. | Резерв |
| 18. | 15А Стоп-сигнал |
| 19. | 30А ABS |
| 20. | 30А Стартер |
| 21. | Резерв |
| 22. | 50А Электро усилитель рулевого управления |
| 23. | 30А Замок зажигания |
| 24. | 30А Вентилятор системы охлаждения |
| 25. | Резерв |
| 26. | 30А ABS |
| 27. | Резерв |
| 28. | Резерв |
| 29. | 15А Противотуманные фары |
| 30. | 15А Фара (левая) |
| 31. | 15А Фара (правая) |
| 32. | 80А Отопитель, электроусилитель рулевого управления |
| 33. | 80А Вентилятор системы охлаждения, противотуманные фары, фары |
