Здесь вы сможете найти описание предохранителей и реле Сузуки Витара 4 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне

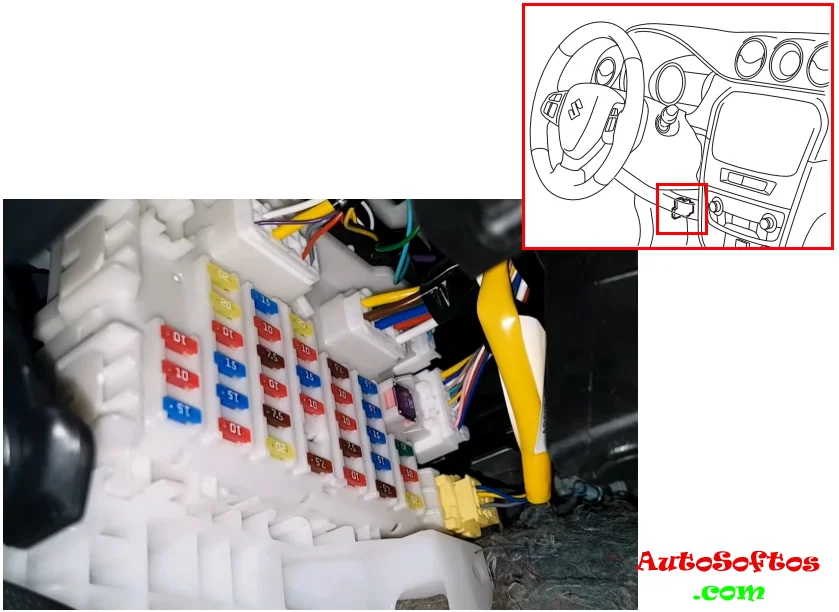

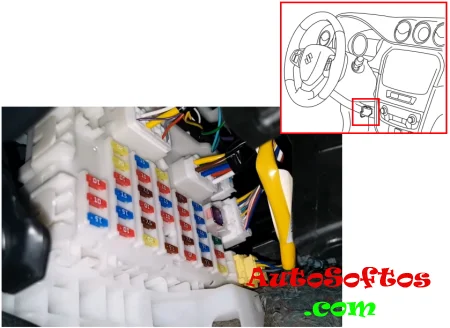

В салоне автомобиля блок с предохранителями находится с левой стороны под панелью приборов.

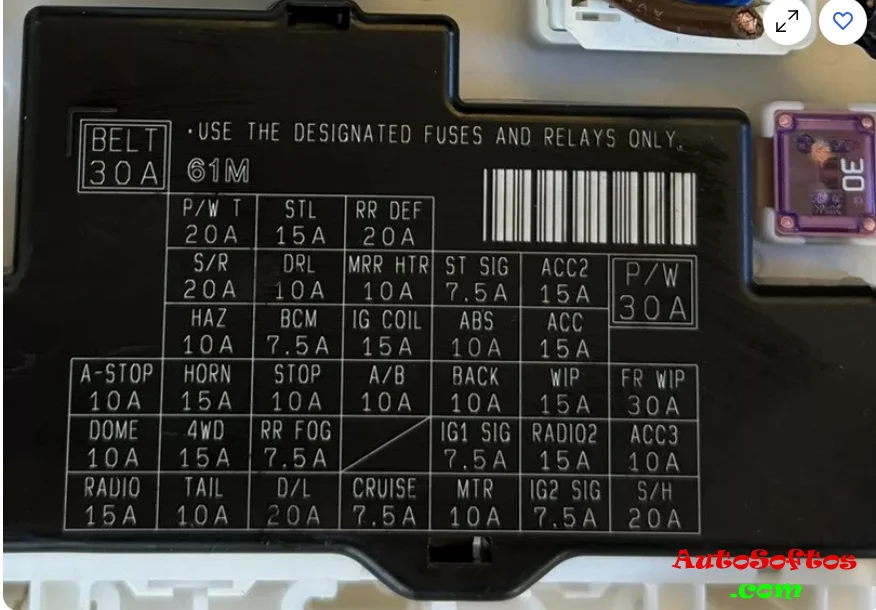

Схема
Описание
| 30A Belt | Ремень безопасности |
| 10A A-STOP | Остановка холостого хода |
| 10A DOME | Внутреннее освещение |
| 10A RADIO | Радио |
| 20A P/W T | Функция таймера электро стеклоподъемников |
| 20A S/R | Люк в крыше |
| 10A HAZ | Аварийная сигнализация |
| 15A HORN | Клаксон |
| 15A 4WD | 4WD |
| 10A TAIL | Задний фонарь |
| 15A STL | Блокировка рулевого управления |
| 10A DRL | Дневные ходовые огни |
| 7,5A BCM | Модуль управления кузовом |
| 10A STOP | Стоп-сигнал |
| 7,5A RR FOG | Задний противотуманный фонарь |
| 20A D/L | Дверной замок |
| 20A RR DEF | Обогреватель заднего стекла |
| 10A MRR HTP | Обогреватель зеркал |
| 15A IG COIL | Катушка зажигания |
| 10A A/B | Подушка безопасности |
| 7,5A CRUISE | Круиз-контроль |
| 7,5A ST SIG | Стартер |
| 10A ABS | ABS |
| 10A BACK | Фонари заднего хода |
| 7,5A IG1 SIG | Усилитель руля |
| 10A MTR | Счетчик |
| 15A ACC2 | Гнездо для аксессуаров (прикуриватель) |
| 15A ACC | Наружное зеркало |
| 15A WIP | Стеклоочиститель |
| 7,5A IG2 SIG | Вентилятор |
| 30A P/W | Электрические стеклоподъемники |
| 30A FR WIP | Электродвигатель омывателя ветрового стекла |
| 10A ACC3 | Гнездо для аксессуаров |
| 20A S/H | Обогреватель сиденья |

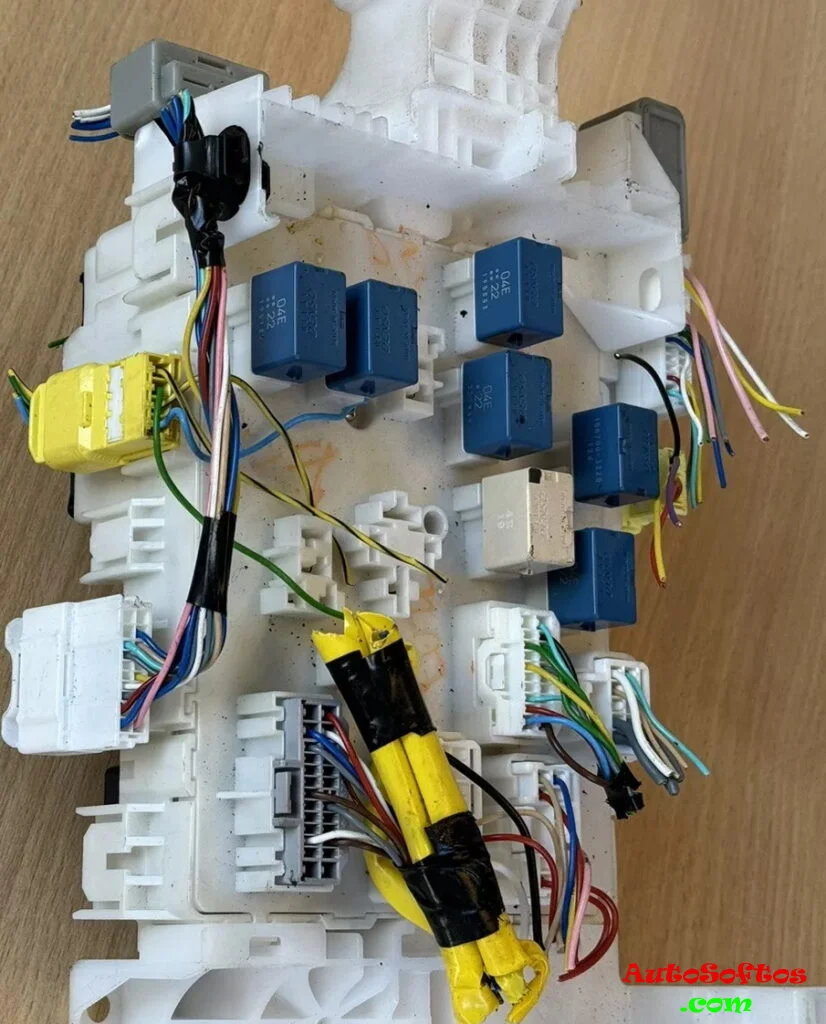

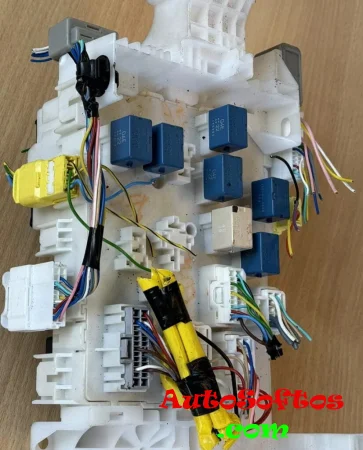

С обратной стороны блока могут устанавливаться некоторые реле.
Блок под капотом

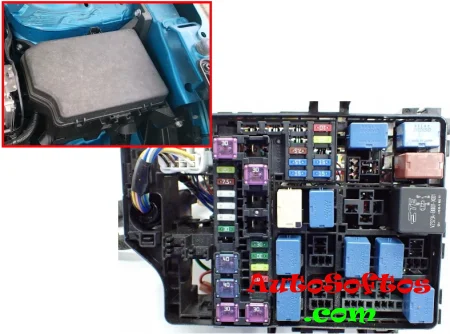

Под капотом в моторной отсеке основной блок предохранителей и реле расположен с левой стороны и закрыт защитной крышкой.

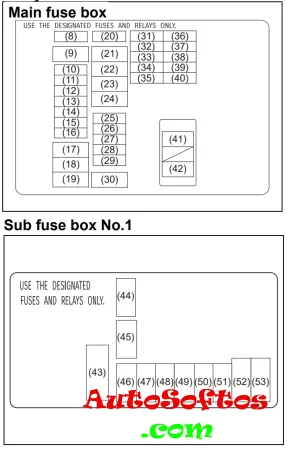

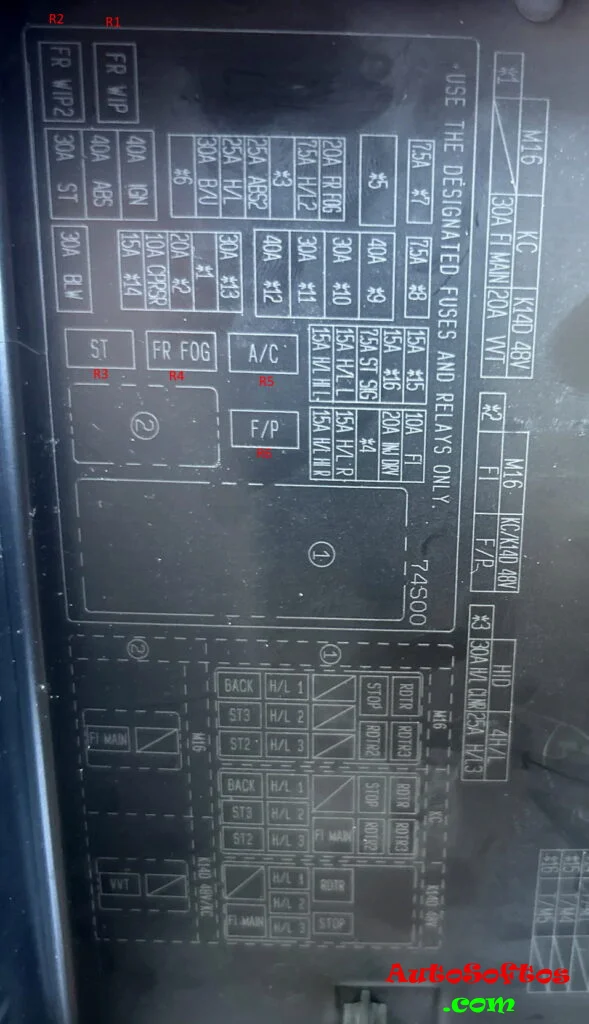

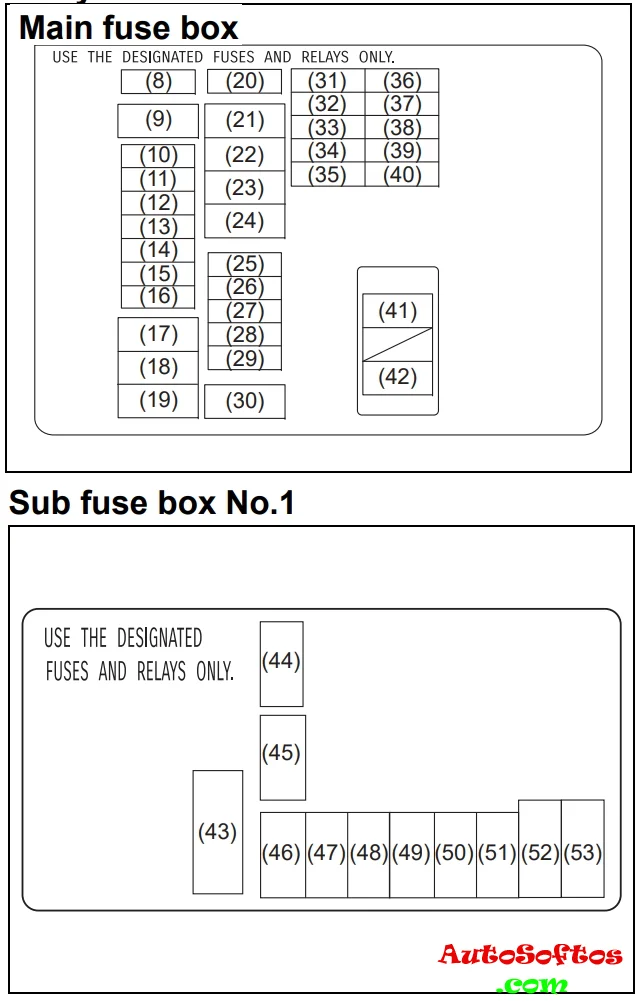

Схема
Назначение
| 8. | 30A Задний ход |
| 9. | 30A Вентилятор радиатора 50A Выключатель зажигания |
| 10. | 20A Передняя противотуманная фара |
| 11. | 7,5/20A Фара 10A Воздушный компрессор |
| 12. | 20/25A Фара 10A Водяной насос |
| 13. | 15A Трансмиссия 25A Модуль управления ESP |
| 14. | 20/25A Фара 15A Вентилятор батареи |
| 15. | 30A Резервное питание |
| 16. | 30A DCDC 10A CONT |
| 17. | 40A Замок зажигания |
| 18. | 40A Двигатель ESP |
| 19. | 30A Пусковой двигатель |
| 20. | 7,5A Трансмиссия |
| 21. | 30A Подогреватель топлива |
| 22. | 30A Вентилятор радиатора |
| 23. | 30A Трансмиссия 40A Вакуумный насос |
| 24. | 30/40A Насос Т/М |
| 25. | 30A DCDC |
| 26. | 30A FI main20A VVT |
| 27. | 20A FI |
| 20A Топливный насос | |
| 28. | 10A Воздушный компрессор |
| 29. | 7,5/15A Трансмиссия 25A Модуль управления ESP |
| 30. | 30A Воздуходувка |
| 31. | 15A Трансмиссия |
| 32. | 15A Трансмиссия |
| 33. | 7,5A Стартовый сигнал |
| 34. | 10/15A Фара (левая) |
| 35. | 10/15A Фара дальнего света (левая) |
| 36. | 10A FI |
| 37. | 20A INJ DRV |
| 38. | 10/15A FI |
| 39. | 10/15A Фара (правая) |
| 40. | 10/15A Фара дальний (правая) |
| 41. | 50A Замок зажигания |
| 42. | 50A Аккумулятор 7,5A VAC сигнал |
| 43. | 40A Суб обогреватель 7,5A сигнал переменного тока |
| 44. | 40A Подогреватель 10A HEV |
| 45. | 40A Подогреватель 10A Приборы |
| 46. | 20A Фара |
| 47. | 20A Фара |
| 48. | 20A Фара |
| 49. | 25A ABS |
| 50. | 40A ABS |
| 51. | 40A Задний ход |

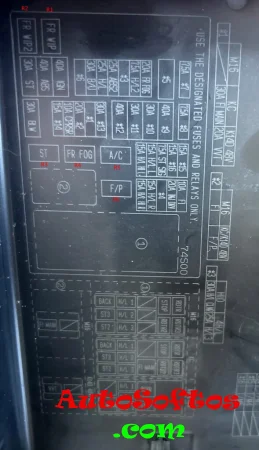

Реле
Обозначение
- FR WIPER — передний очиститель
- ST — Стартер
- FR FOG — Передние противотуманные фары
- A/C — система кондиционирования

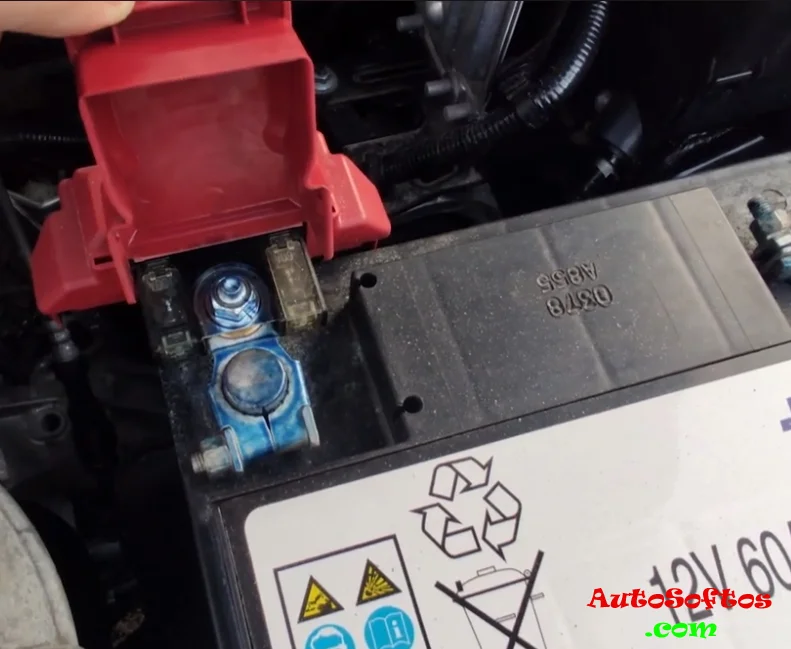

На плюсовой клемме аккумуляторной батареи могут устанавливаться несколько предохранителей высокой мощности.
