Здесь мы представим описание предохранителей и реле Тойота Хайлендер 3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Блок в салоне

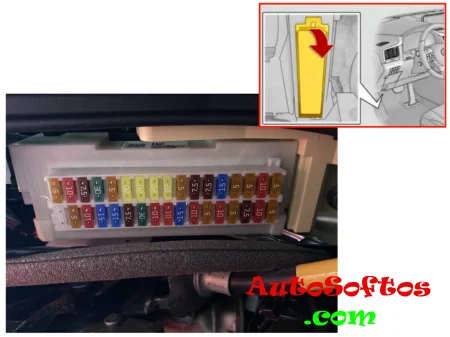

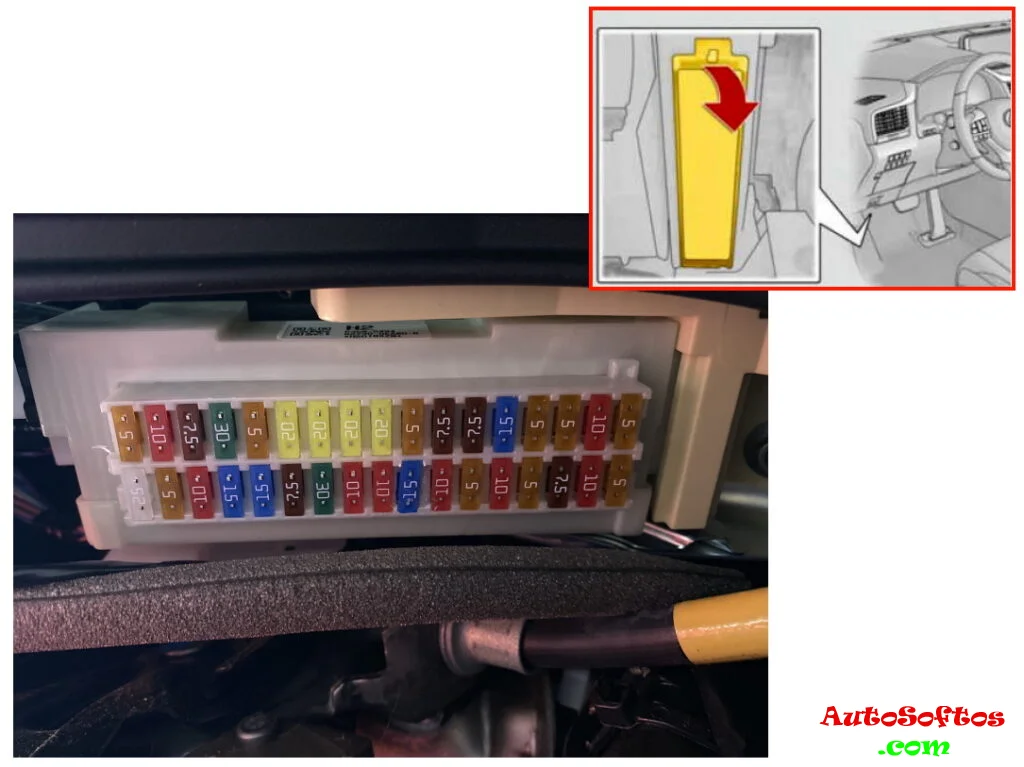

В салоне автомобиля блок с предохранителями и реле расположен под панелью приборов со стороны водителя. Для доступа надо снять защитную крышку.
Схема

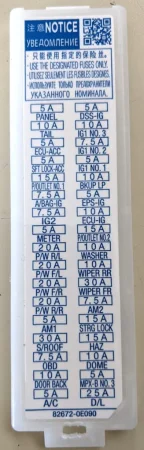

Описание
| TAIL | Задние фонари |
| ECU-ACC | Блок управления двигателем |
| SFT LOCK-ACC | Система управления блокировкой переключения передач AT |
| P/OUTLET NO. 1 | Прикуриватель / розетка |
| A/BAG-IG | Подушка безопасности |
| IG2 | Защищает несколько цепей |
| METER | Панель приборов |
| P/W R/L | Электро стеклоподъемники задние левые |
| P/W F/L | Электро стеклоподъемники передние левые |
| P/W F/R | Электро стеклоподъемники передние правые |
| P/W R/R | Электро стеклоподъемники задние правые |
| AM1 | Стартер |
| S/ROOF | Люк в крыше |
| OBD | Бортовая диагностика |
| DOOR BACK | ЗАДНЯЯ ДВЕРЬ |
| A/C | Кондиционер |
| DSS-IG | DSS-IG |
| IG1 NO. 3 | Защита нескольких цепей |
| IG1 NO. 2 | Защита нескольких цепей |
| IG1 NO. 1 | Защита нескольких цепей |
| BKUP LP | Запасные огни |
| EPS-IG | Электроусилитель руля |
| ECU-IG | Блок управления двигателем |
| P/OUTLET NO.2 | Прикуриватель / розетка |
| WASHER | Омыватель лобового стекла |
| WIPER RR | Задний стеклоочиститель |
| WIPER FR | Передний стеклоочиститель |
| AM2 | Стартер |
| STRG LOCK | Блокировка руля |
| HAZ | Опасный свет |
| DOME | Точечный свет и освещение салона |
| MPX-B NO. 3 | MPX-B NO. 3 |
| D/L | Система блокировки дверей с электроприводом |

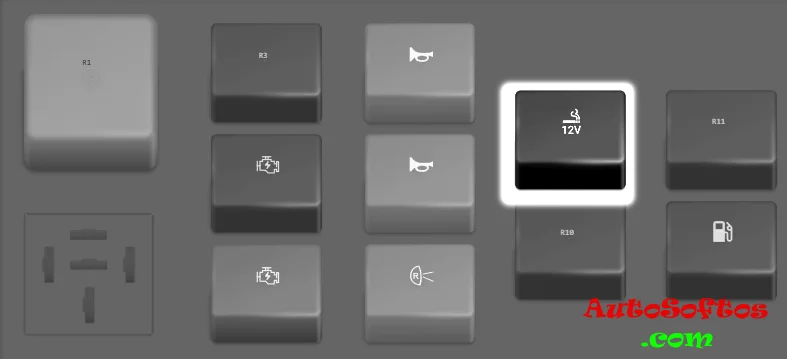

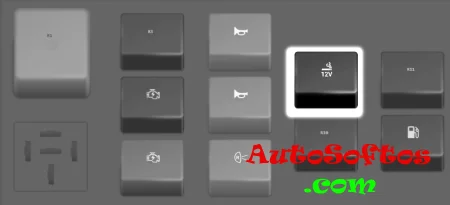

За работу прикуривателей отвечают предохранители обозначенные как P/OUTLET.
Блок под капотом

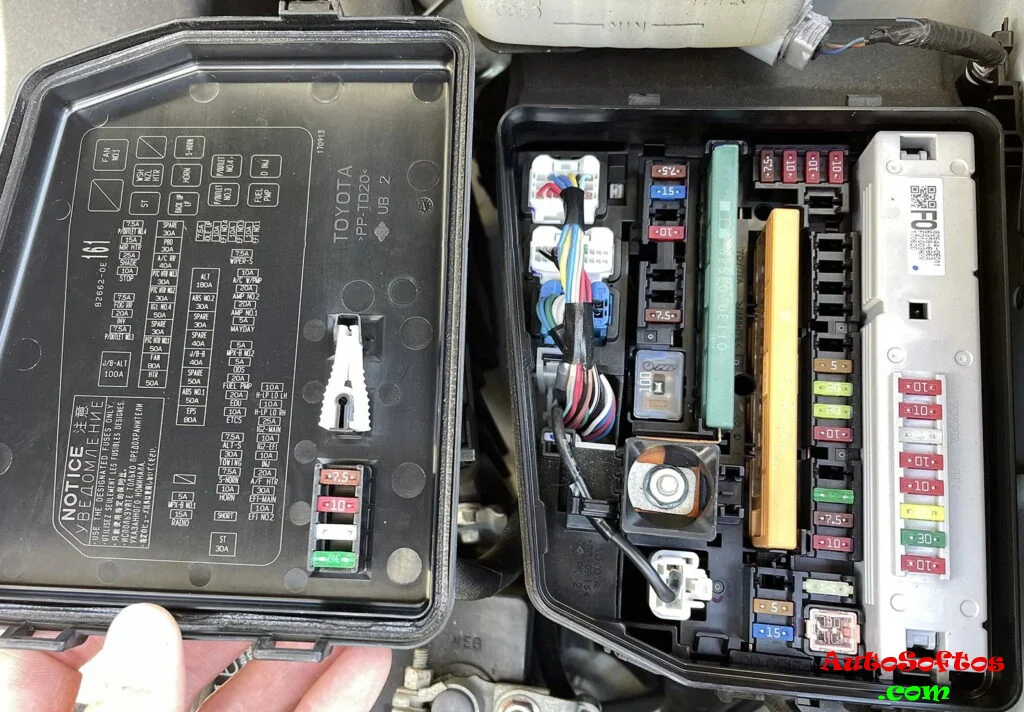

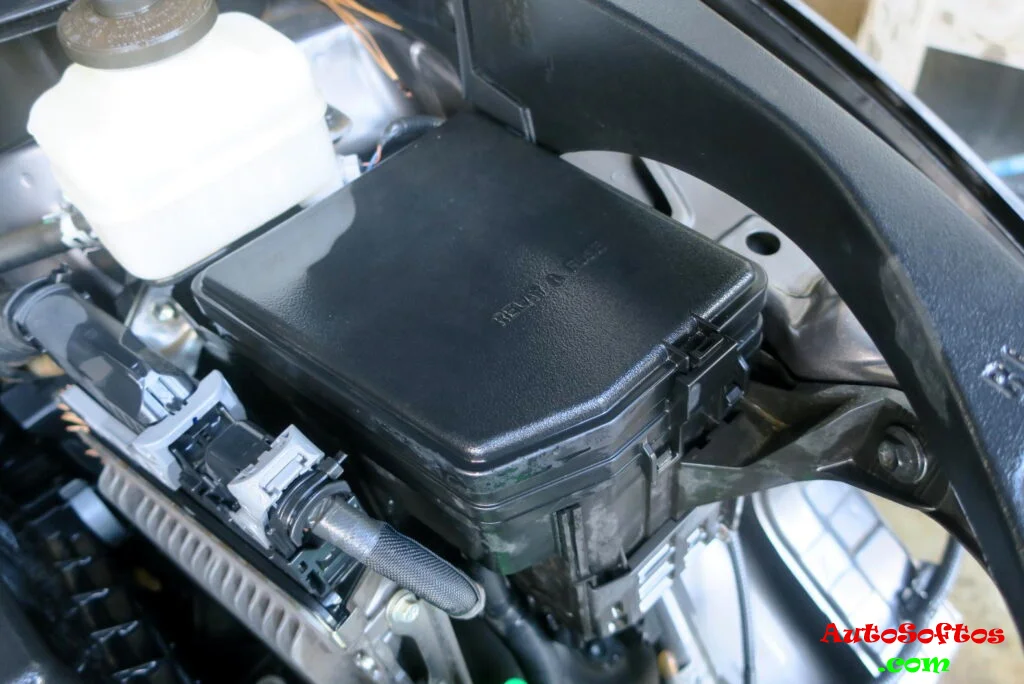

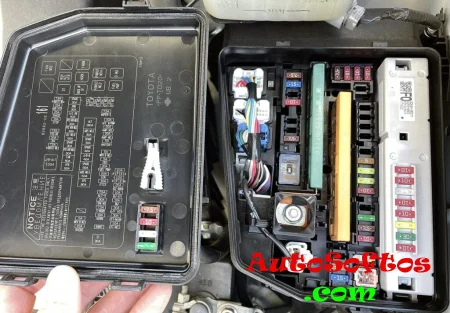

В моторном отсеке, под капотом, рядом с аккумулятором, с левой стороны находится основной блок предохранителей.
Назначение
| P/OUTLET NO.4 | Прикуриватель / розетка |
| MIR HTR | Обогрев зеркала |
| STOP | Стоп-сигналы |
| FOG RR | Задние противотуманные фонари |
| INV | Инвертор постоянного/переменного тока |
| FAN NO.1 [2GR-FE, 1AR-FE] | Электрический вентилятор охлаждения |
| PBD | Электропривод задней двери |
| A/C RR | Задняя система кондиционирования воздуха |
| PTC HTR NO.3 | Дополнительный обогреватель |
| IG1 NO.4 | Защита нескольких цепей |
| FAN | Электрический вентилятор охлаждения |
| HTR | Система кондиционирования воздуха |
| ALT | Аккумулятор и система зарядки |
| ABS NO.2 | Антиблокировочная система тормозов |
| ST | Система стартера |
| ST NO.2 | Система остановки и запуска |
| BBC | Система остановки и запуска |
| J/B-B | Шина распределительной коробки |
| EPS | Электрический усилитель руля |
| RADIO | Радио и аудиосистема |
| FUEL PMP | Топливный насос |
| A/F HTR NO.2 | Датчик соотношения воздух-топливо |
| EFI NO.4 | Многопортовая система впрыска топлива |
| WIPER-S | Стеклоочистители |
| A/C W/PMP | Кондиционер |
| AMP | Аудиосистема |
| MAYDAY | Модуль передачи данных (телематическая система) |
| ODS | Система обнаружения пассажира (подушка безопасности) |
| EDU | Система контроля выбросов |
| ETCS | Электронная система управления дроссельной заслонкой |
| ALT-S | Аккумулятор и система зарядки |
| TOWING | Прицепные огни |
| S-HORN | Сирена / противоугонная система |
| HORN | Сирена |
| H-LP LO LH | Левая фара ближнего света |
| H-LP LO RH | Правая фара ближнего света |
| IG2-MAIN | Защита нескольких цепей |
| IG2-EFI | Многопортовая система впрыска топлива |
| A/F HTR | Датчик соотношения воздух-топливо |
| EFI-MAIN | Многопортовая система впрыска топлива |
Дополнительный блок с реле может устанавливаться отдельно.
