Здесь мы представим описание предохранителей и реле Тойота Авалон 1 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.

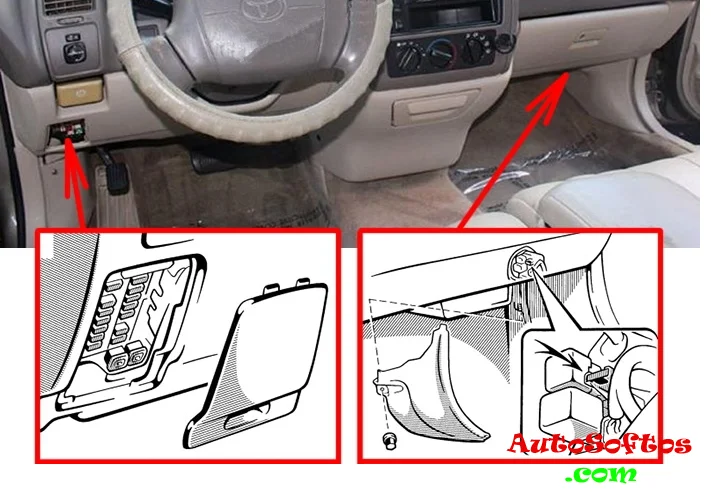

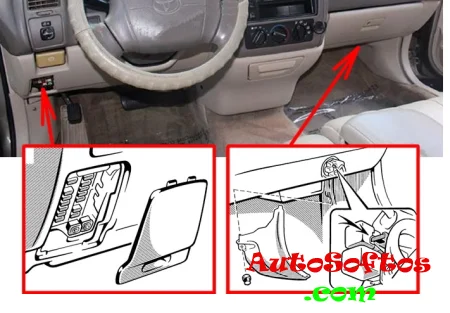

Блоки в салоне

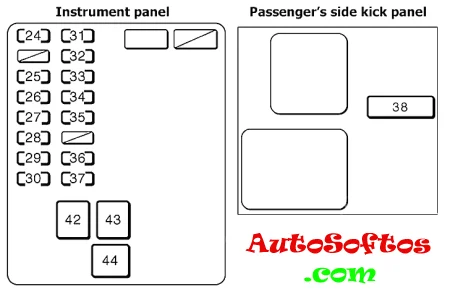

Общая схема
Описание
| 24. | 5A SRS — Система подушек безопасности SRS, преднатяжители ремней безопасности |
| 25. | 5A IGN — Указатели и приборы, система подушек безопасности SRS, преднатяжители ремней безопасности, система многопортового впрыска топлива/система последовательного много портового впрыска топлива |
| 26. | 20A SEAT HEATER — Обогрев сидений |
| 27. | 7,5A TURN — Огни указателей поворота, аварийная мигалка |
| 28. | 10A ECU-IG — Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения передач, система блокировки дверей с электроприводом, электрические вентиляторы охлаждения |
| 29. | 20A WIPER — Стеклоочистители и омыватель лобового стекла, очиститель фар |
| 30. | 7,5A GAUGE — Указатели и счетчики, подсветка багажника, освещение салона, система зарядки, автоматическая трансмиссия с электронным управлением, система круиз-контроля, система блокировки дверей с электроприводом, индикаторы напоминания об обслуживании и звуковой сигнал, система автоматического управления светом, система дневных ходовых огней |
| 31. | 15A TAIL — Стояночные огни, фонари освещения номерного знака, задние фонари, передние боковые указатели поворота |
| 32. | 15A STOP — Стоп-сигналы, система круиз-контроля, высоко расположенные стоп-сигналы, антиблокировочная тормозная система, система блокировки переключения передач, система многопортового впрыска топлива /система последовательного многопортового впрыска топлива |
| 33. | 5A PANEL — Приборы и счетчики, автомобильная аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, автоматическая трансмиссия с электронным управлением, система кондиционирования воздуха, индикаторы напоминания об обслуживании, указатели поворота, аварийная мигалка, очиститель фар, обогрев сидений |
| 34. | 10A MIRROR HEATER — Обогреватели зеркал |
| 35. | 15A CIG/RADIO — Прикуриватель, освещение салона, часы, система подушек безопасности SRS, преднатяжители ремней безопасности, система блокировки переключения передач, автоматическая трансмиссия с электронным управлением, система кондиционирования воздуха, система зажигания, противоугонная система, система управления наружными зеркалами заднего вида, автомобильная аудиосистема, индикаторы напоминания об обслуживании |
| 36. | 10A HEATER — Система кондиционирования воздуха, антиобледенитель заднего стекла, система запуска двигателя |
| 37. | 5A STARTER — Система стартера |
| 38. | 10A A.C — Система кондиционирования воздуха |
| 42. | 30A DOOR — Система электропривода замков дверей, электропривод сидений |
| 43. | 40A RR DEF — Размораживатель заднего стекла |
| 44. | 30A POWER — Электрическое стекло, электрическая лунная крыша |
За работу прикуривателя отвечает предохранитель номер 35 на 15А.

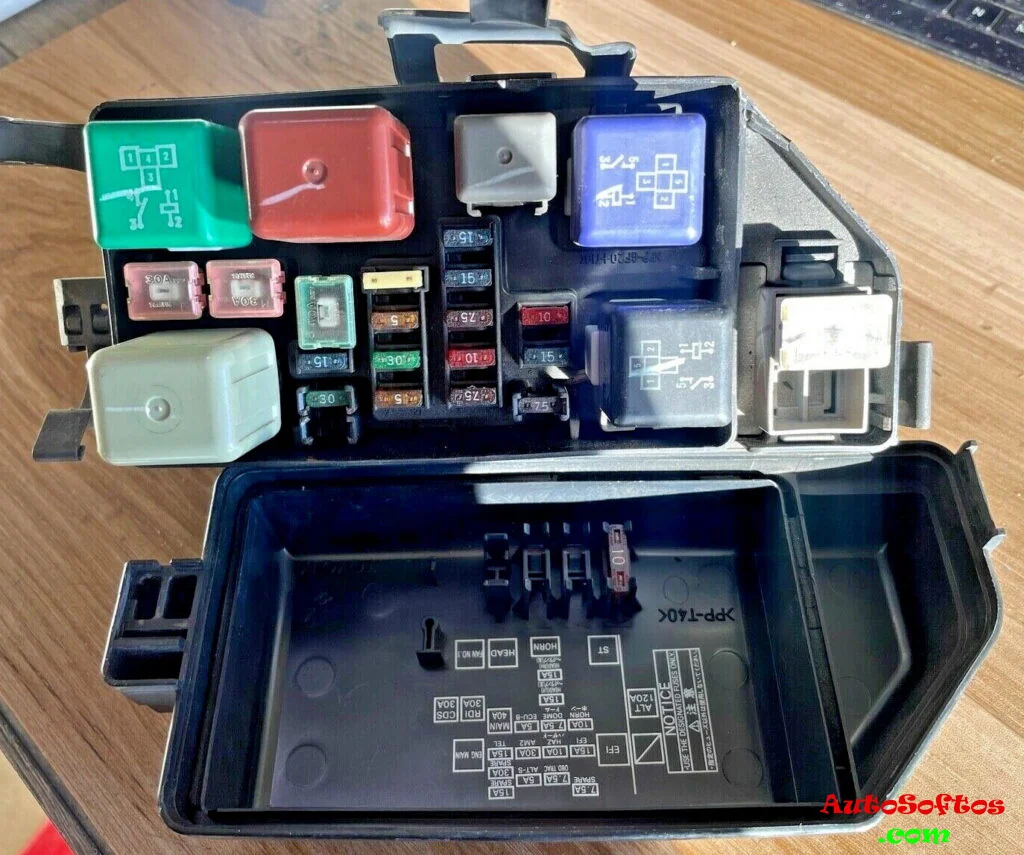

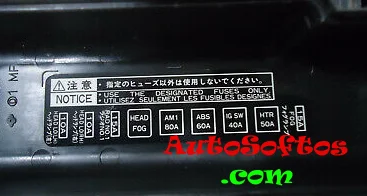

Блоки под капотом

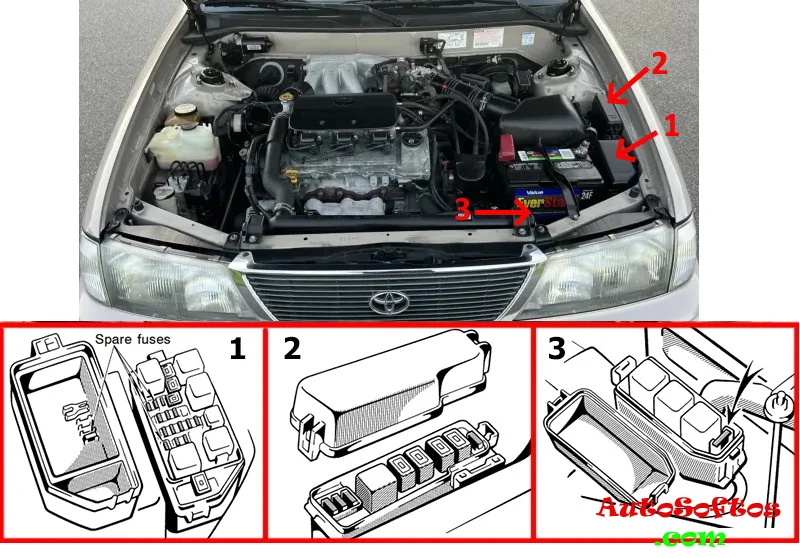

Расположение

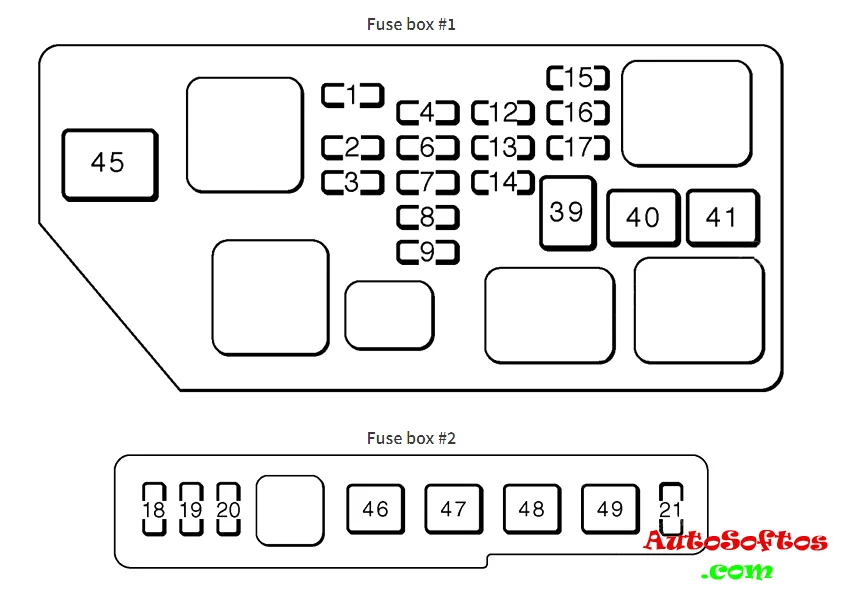

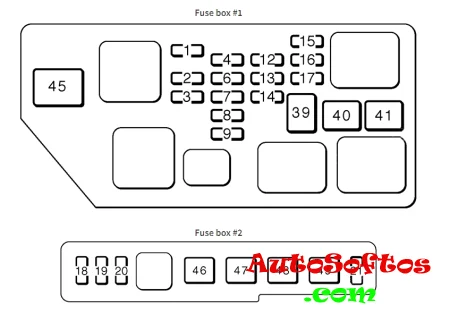

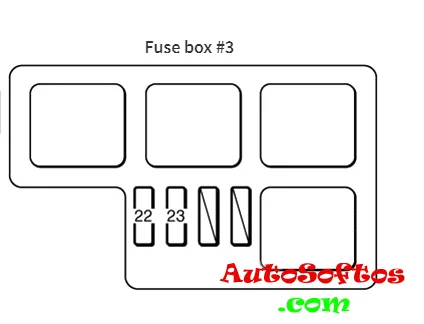

Общая схема

Обозначение
| 1. | 7,5A SPARE — Запасные |
| 2. | 15A EFI — Система многопортового впрыска топлива/ система последовательного многопортового впрыска топлива, система кондиционирования воздуха, электрическая система холостого хода, электронно-управляемая автоматическая трансмиссия |
| 3. | 10A HORN — Сирена, Сигнал |
| 4. | 7,5A OBD. TRAC — Бортовая система диагностики |
| 5. | 7,5A OBD — Бортовая система диагностики |
| 6. | 10A HAZ — Сигналы поворота, аварийная мигалка |
| 7. | 7,5A DOME — Внутренний свет, персональный свет, свет в зеркале заднего вида, люстрационный свет в дверях, свет в замке зажигания, свет в багажнике, управление замками дверей с электроприводом, запирание с помощью беспроводной системы дистанционного управления, противоугонная система, система автоматического управления светом, система дневных ходовых огней, индикаторы напоминания об обслуживании и звуковой сигнал, часы |
| 8. | 15A HEAD (LH) / — Без DRL: Левая фара. |
| HEAD HI (LH) — С DRL: Левая фара (дальний свет) | |
| 9. | 15A HEAD (RH) / — Без DRL: Правая фара. |
| HEAD HI (RH) — С DRL: Правая фара (дальний свет) | |
| 12. | 5A ALT-S — Система зарядки |
| 13. | 30A AM2 — Приборы и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, система многопортового впрыска топлива/система последовательного многопортового впрыска топлива, система запуска двигателя |
| 14. | 5A ECU-B — Система круиз-контроля, система кондиционирования воздуха |
| 15. | 15A SPARE — Запасной |
| 16. | 30A SPARE — Запасной |
| 17. | 15A TEL — Нет цепи |
| 18. | 10A HEAD LO (LH) — Левая фара (ближний свет) |
| 19. | 10A HEAD LO (RH) — Правая фара (ближний свет) |
| 20. | 15A RAD No.1 — Автомобильная аудиосистема |
| 21. | 15A FOG — 1995-1997: Не используется. |
| 1998-1999: Передние противотуманные фары | |
| 22. | 25A A/F — Воздушный/ топливный отопитель |
| 23. | 5A DRL — Система дневных ходовых огней |
| 39. | 40A MAIN — Предохранители «HEAD (LH)», «HEAD HI (LH)», «HEAD (RH)» и «HEAD HI (RH)» |
| 40. | 30A RDI — Электрические вентиляторы охлаждения |
| 41. | 30A CDS — Электрические вентиляторы охлаждения |
| 45. | 120A ALT — Система зарядки |
| 46. | 80A AM1 — Предохранители «RR DEF», «DOOR», «POWER», «TAIL», «PANEL», «SEAT HEATER», «SRS» и «STOP» |
| 47. | 60A ABS — Антиблокировочная система тормозов |
| 48. | 40A IG SW — Предохранители «CIG/RADIO» и «GAUGE» |
| 49. | 50A HTR — Предохранитель «A.C.» |
