Здесь вы найдёте описание предохранителей и реле Тойота Авалон 2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне

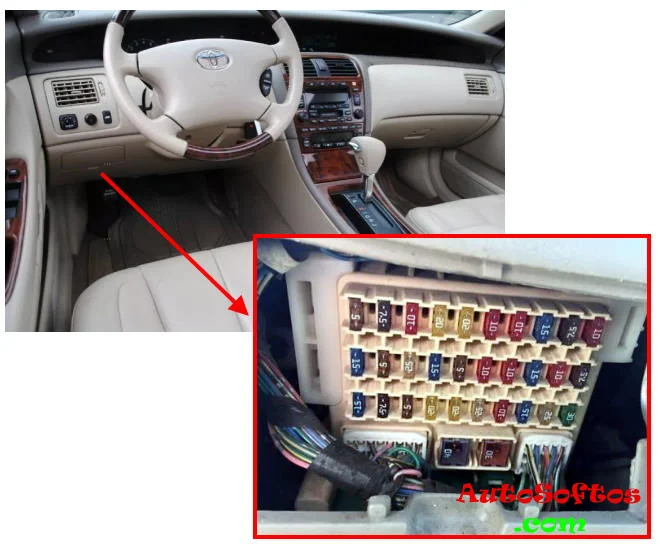

В салоне автомобиля блок с предохранителями находится в нижней части панели приборов за защитной крышкой со стороны водителя.

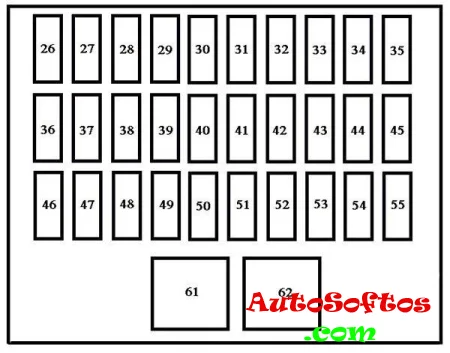

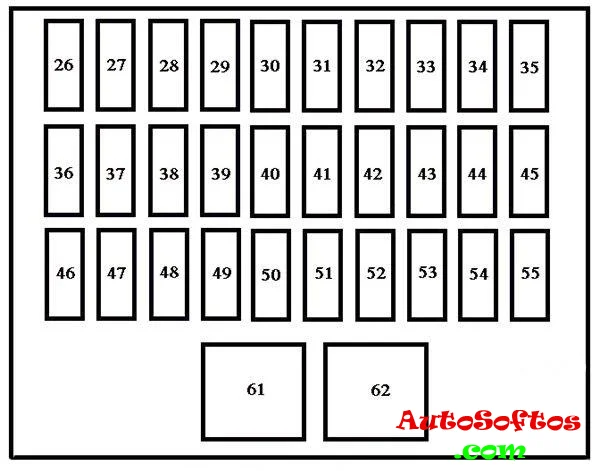

Схема
Описание
| 26. | 5A Электрические вентиляторы охлаждения |
| 27. | 7,5A Система кондиционирования, противоугонная система, электропривод сидений, счетчики, электро стеклоподъемники (для водителя и переднего пассажира), мультиплексная система связи |
| 28. | 10A Габаритные огни, подсветка номерного знака, задние фонари, задние боковые габаритные огни, сигнальная лампа неисправности заднего фонаря, система управления двигателем |
| 29. | 20A Подогрев сидений |
| 30. | 20A Стеклоподъемники (для переднего пассажира) |
| 31. | 10A Система противоскольжения автомобиля, обогреватель заднего стекла, система круиз-контроля, система блокировки переключения передач, антиблокировочная тормозная система, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, автоматическая система управления светом, сиденья с электроприводом, сигнальная лампа неисправности заднего фонаря, индикаторы автоматической коробки передач , розетка, стеклоподъемники (для водителя), сигнальная лампа тормозной системы, люк с электроприводом |
| 32. | 10A Кондиционер |
| 33. | 15A Передние противотуманные фары |
| 34. | 7,5A Сигнальные огни поворота |
| 35. | 10A Кондиционер |
| 36. | 15A Аудиосистема, дисплей |
| 37. | 5A Приборы и счетчики, аудиосистема, прикуриватель, система кондиционирования, аварийная сигнализация, система автоматической коробки передач с электронным управлением, зеркала заднего вида с электроприводом, дисплей, подсветка перчаточного ящика, подсветка панели приборов, управление подсветкой панели приборов, розетка |
| 38. | 25A Стеклоподъемники (для водителя) |
| 39. | 15A Розетка (ACC) |
| 40. | 5A Аудиосистема, зеркала заднего вида с электроприводом, мульти информационный дисплей, система блокировки переключения передач, мультиплексная система связи |
| 41. | 10A Система подушек безопасности SRS |
| 42. | 10A Обогрев наружных зеркал заднего вида, система управления двигателем |
| 43. | 15A Розетка (IG) |
| 44. | 10A Фонари заднего хода |
| 45. | 7,5A Бортовая система диагностики |
| 46. | 15A Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система блокировки переключения передач, система круиз-контроля, система контроля заноса автомобиля, система управления двигателем |
| 47. | 7,5A Внутреннее освещение, передние личные фары, дверные плафоны, подсветка выключателя зажигания, косметические лампы, устройство открывания гаражных ворот, сигнальная лампа открытой двери, система входа с подсветкой, задние личные фары, система автоматического управления освещением, освещение багажника, беспроводная система дистанционного управления, мультиплексная связь система |
| 48. | 5A Резерв |
| 49. | 20A Электро стеклоподъемник (для заднего левого пассажира) |
| 50. | 20A Электро стеклоподъемник (для заднего правого пассажира) |
| 51. | 25A Стеклоочистители и омыватели лобового стекла |
| 52. | 10A Антиблокировочная тормозная система, система круиз-контроля, мульти информационный дисплей, противоугонная система, система контроля заноса автомобиля, счетчики, мультиплексная система связи |
| 53. | 15A Прикуриватель |
| 54. | 25A Противоугонная система, система открывания багажника, мультиплексная система связи |
| 55. | 30A Электрическая лунная крыша |
| 61. | 40A Обогрев заднего стекла, противошумный фильтр |
| 62. | 30A Сиденья с электроприводом |
За работу прикуривателя отвечает предохранитель номер 53.

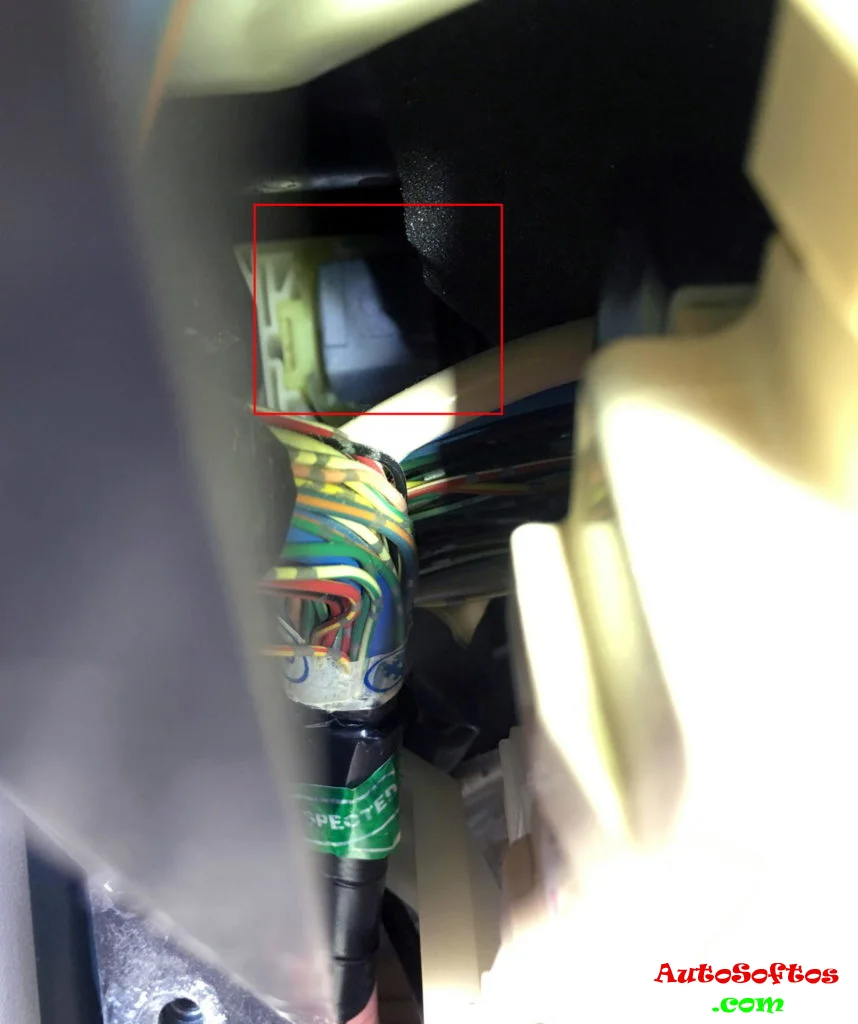

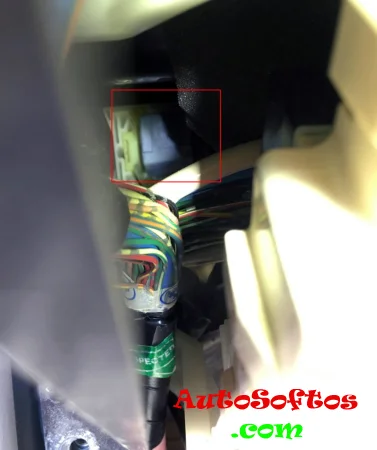

За блоком с предохранителями могут быть установлены некоторые реле. Например реле аварийной сигнализации.
Блок под капотом

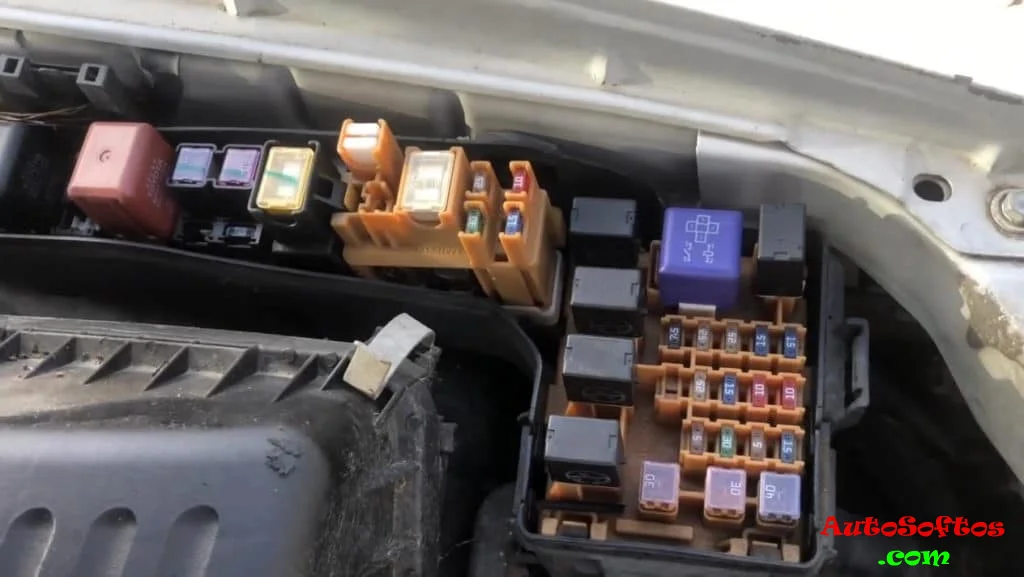

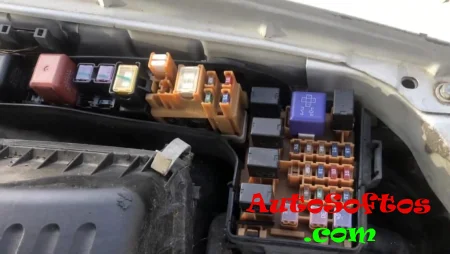

В моторной отсеке, под капотом, слева, установлен основной блок с предохранителями и реле, закрытый защитной крышкой.

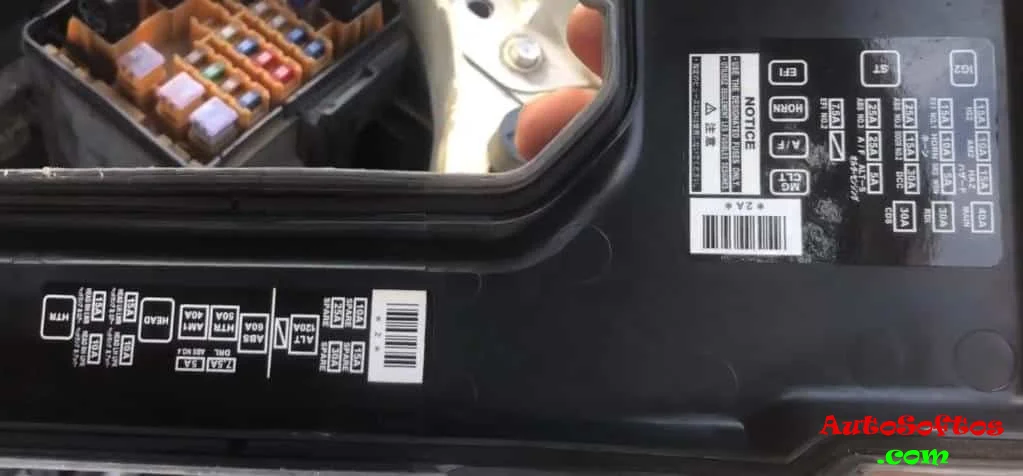

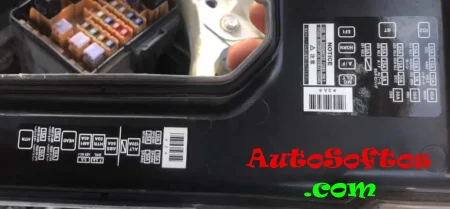

Схема с крышки блока под капотом
Схема
Назначение
| 1. | 10А Без схемы (с ДХО) |
| 15А Правая фара, индикатор дальнего света (без ДХО) | |
| 2. | 10А Без схемы (с ДХО) |
| 15А Левая фара, передние противотуманные фары (без ДХО) | |
| 3. | 15А Правая фара (ближний свет) (с ДХО) |
| 4. | 15А Левая фара (ближний свет) (с ДХО) |
| 5. | 5А Система контроля заноса автомобиля АБС |
| 6. | 7,5А Система дневных ходовых огней |
| 7. | 30А Запасной предохранитель |
| 8. | 15А Запасной предохранитель |
| 9. | 25А Запасной предохранитель |
| 10. | 10А Запасной предохранитель |
| 11. | 5А Система зарядки |
| 12. | 30А Предохранители «Освещение», «ЭБУ-Б» и «РАДИО» |
| 13. | 10A Система защиты от кражи |
| 14. | 15A Сигнальные огни поворота |
| 15. | 25A Датчик воздуха/ топлива |
| 16. | 15A Система дверных замков с электроприводом |
| 17. | 10A Звуковой сигнал, противоугонная система |
| 18. | 10A Система подушек безопасности SRS, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система стартера, система зарядки, датчик воздуха/ топлива, топливный насос |
| 19. | 7,5A Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, расходомер воздуха, датчик кислорода, система контроля улавливания паров топлива, система управления позиционером дроссельной заслонки, система управления двигателем |
| 20. | 25A Антиблокировочная тормозная система |
| 21. | 25A Система контроля заноса автомобиля |
| 22. | 15A Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, топливный насос |
| 23. | 15A Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 56. | 40A Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 57. | 50A Кондиционер |
| 58. | 30A Электрические вентиляторы охлаждения |
| 59. | 30A Электрические вентиляторы охлаждения |
| 60. | 40A Стартовая система |
| 63. | 60A Антиблокировочная система тормозов, предохранитель «ABS №4» |
| 64. | 120A Предохранители «HTR», «A/C», «ABS №2», «ABS №3», «RDI», «CDS», «AM1», «ABS» и «ABS №4». |
В некоторых моделях, отдельно может устанавливаться ещё один дополнительный блок с предохранителями и реле отвечающий за дальний свет и другое.
