Здесь вы найдёте информацию о расположении электронных блоков управления, описание предохранителей и реле Тойота Венза со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Блоки в салоне
Расположение

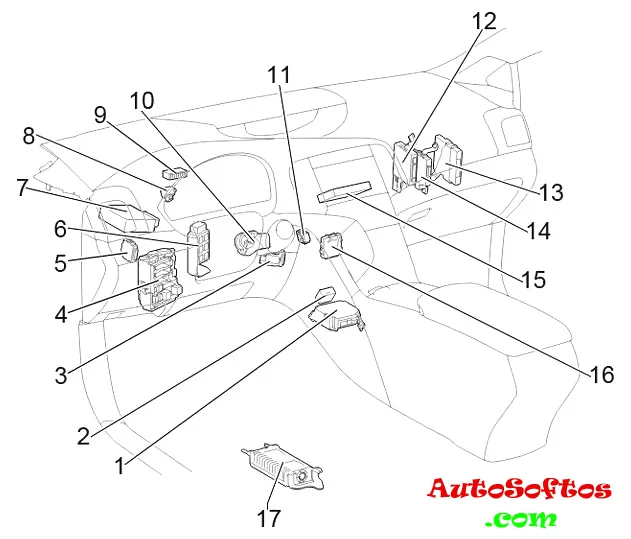

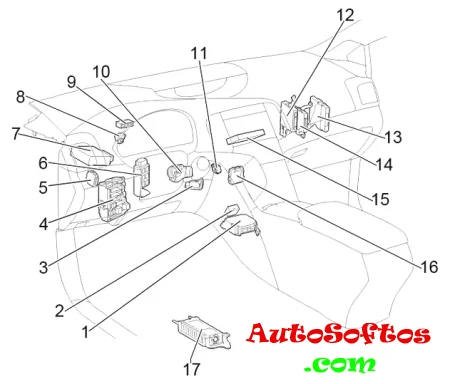

Общая схема расположения
Описание
- Блок подушек безопасности
- Блок управления селектором коробки передач
- Усилитель транспондера ключа
- Блок предохранителей / блок управления электрооборудованием кузова
- Блок управления корректором фар
- Блок реле
- Блок управления усилителем рулевого управления
- Реле указателей поворота
- Распределительный коннектор
- Актуатор блокировки руля
- Распределительный коннектор
- Усилитель кондиционера
- Блок управления двигателем
- Блок управления полным приводом
- Модуль расширения
- Блок управления активным освещением
- Аудио усилитель
Блок предохранителей

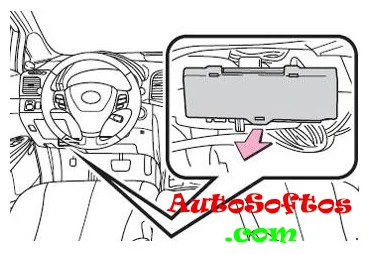

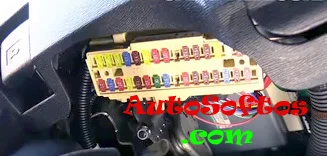

Он находится под панелью приборов за защитной крышкой.

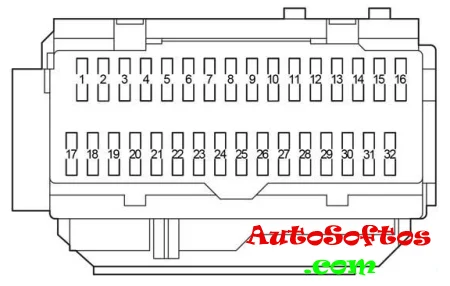

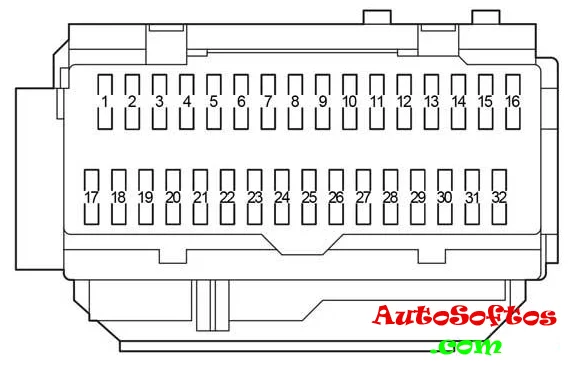

Схема
Обозначение
| 1. | 25A RR DOOR — 2008-2009: Электрические стеклоподъемники |
| 20A RR DOOR — 2010-2017: Электрические стеклоподъемники | |
| 2. | 25A RL DOOR — 2008-2009: Электрические стеклоподъемники |
| 20A RL DOOR — 2010-2017: Электрические стеклоподъемники | |
| 3. | 25A FR DOOR — 2008-2009: Электрические стеклоподъемники |
| 20A FR DOOR — 2010-2017: Электрические стеклоподъемники | |
| 4. | 15A FOG — Противотуманные фары |
| 5. | 7,5A OBD — Система бортовой диагностики |
| 6. | 25A FL DOOR — 2008-2009: Электрические стеклоподъемники |
| 20A FL DOOR — 2010-2017: Электрические стеклоподъемники | |
| 7. | 10A STOP — Стоп-сигналы, система курсовой устойчивости автомобиля |
| 8. | 10A RR FOG — Задний противотуманный фонарь |
| 9. | — |
| 10. | 7,5A AM1 — Система запуска |
| 11. | 7,5A ECU-B NO.2 — Датчик рулевого управления, система кондиционирования воздуха, электрические стеклоподъемники |
| 12. | 7,5A 4WD — Система Active Torque Control 4WD |
| 13. | 20A SEAT HTR — Обогреватели сидений |
| 14. | 25A S/ROOF — Люк |
| 15. | 10A TAIL — Габаритный свет, фонарь освещения номерного знака |
| 16. | 5A PANEL — Аварийные сигналы, аудиосистема, часы, регулятор подсветки панели приборов, подсветка перчаточного ящика, подсветка вещевого отсека консоли, переключатели на рулевом колесе, обогрев наружных зеркал заднего вида, обогреватели сидений, система курсовой устойчивости |
| 17. | 10A ECU IG NO.1 — Мультиплексная система передачи данных, люк, электропривод двери багажного отделения, обогреватели сидений, система Active Torque Control 4WD, аудиосистема |
| 18. | 15A RR WASHER — Омыватель заднего стекла |
| 19. | 10A A/C NO.2 — Система кондиционирования воздуха |
| 20. | 20A FR WASHER — Омыватель ветрового стекла |
| 21. | 7,5A ECU IG NO.2 — Система курсовой устойчивости, система автоматической корректировки высоты света фар, датчик скорости рысканья и перегрузки, датчик рулевого управления, система блокировки переключения передач, автоматическая трансмиссия, электрический усилитель рулевого управления |
| 22. | 10A GAUGE NO.1 — Навигационная система, фонари заднего хода, система зарядки, аварийные сигналы, многофункциональный дисплей |
| 23. | 30A FR WIPER — Очистители ветрового стекла |
| 24. | 15A RR WIPER — Очиститель заднего стекла |
| 25. | — |
| 26. | 10A IGN — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система блокировки рулевого управления, интеллектуальная система входа и запуска, система подушек безопасности SRS |
| 27. | 7,5A GAUGE NO.2 — Приборы и указатели, многофункциональный дисплей, мультиплексная система передачи данных |
| 28. | 7,5A ECU-ACC — Наружные зеркала заднего вида |
| 29. | 7,5A SHIFT LOCK — Система блокировки переключения передач |
| 30. | 15A PWR OUTLET NO.1 — Электрические розетки |
| 31. | 7,5A RADIO NO.2 — Аудиосистема |
| 32. | 10A MIR HTR — Обогрев наружных зеркал заднего вида |
За работу прикуривателя отвечает предохранитель номер 30 на 15А.

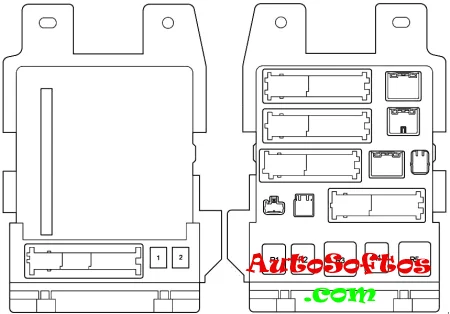

С боковой стороны блока могут крепится дополнительные элементы.

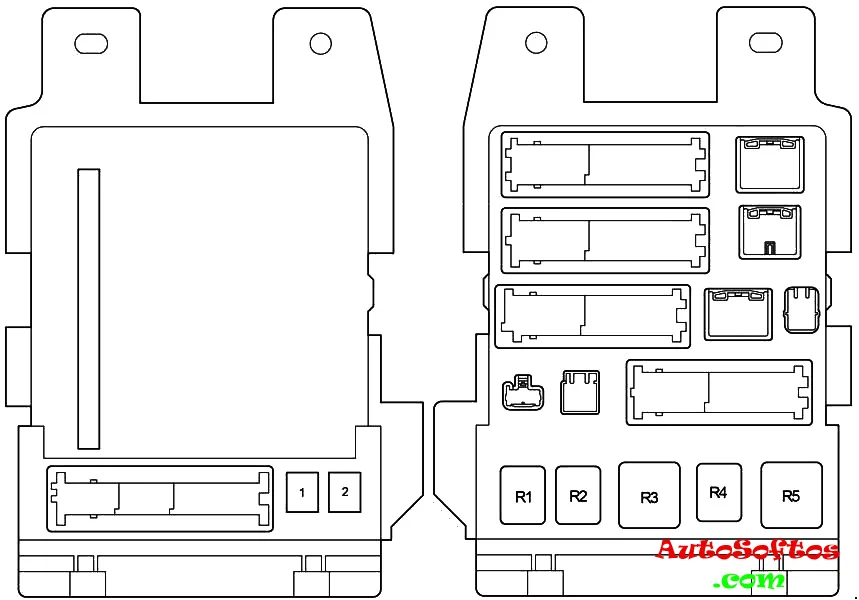

Схема
Расшифровка
| 1. | 30А P/SEAT — Сиденья с электроприводом |
| 2. | — |
| R1. | Противотуманный свет |
| R2. | Габаритный свет |
| R3. | Вспомогательное реле (ACC) |
| R4. | — |
| R5. | Зажигание (IG1) |

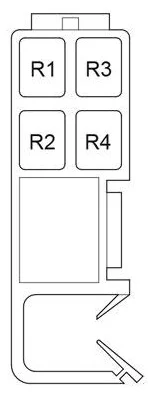

Блок реле
Схема
Назначение
| R1. | Освещение салона (DOME CUT) |
| R2. | Задний противотуманный свет (RR FOG) |
| R3. | — |
| R4. | Зажигание (IG1 NO.2) |
Дополнительные элементы

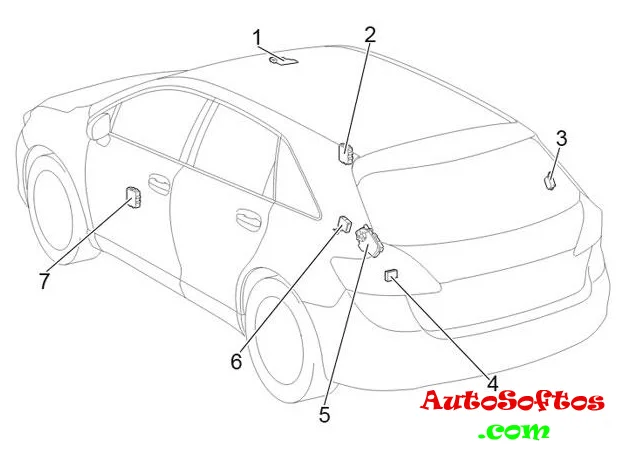

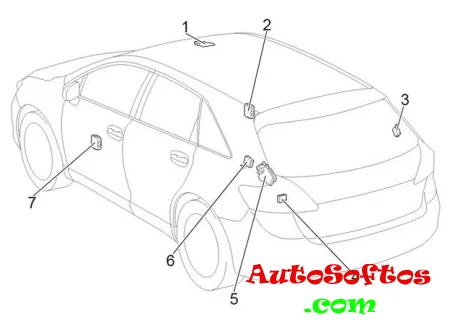

Схема
Описание
- Блок управления люком
- Блок управления правым зеркалом
- Ресивер центрального замка
- Распределительный коннектор
- Блок управления дверью багажного отделения
- Блок управления электрооборудованием кузова (при отсутствии двери багажного отделения с электроприводом)
- Блок управления левым зеркалом
Блоки под капотом
Расположение

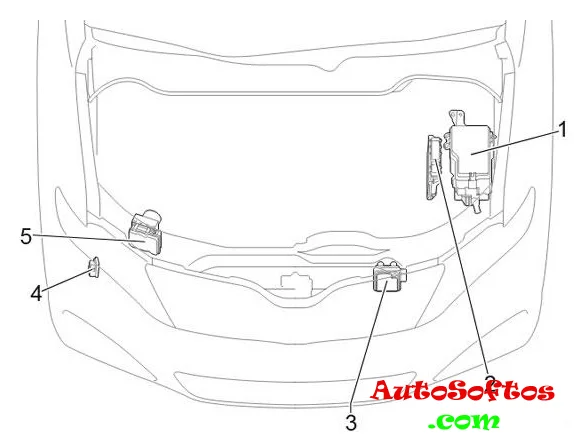

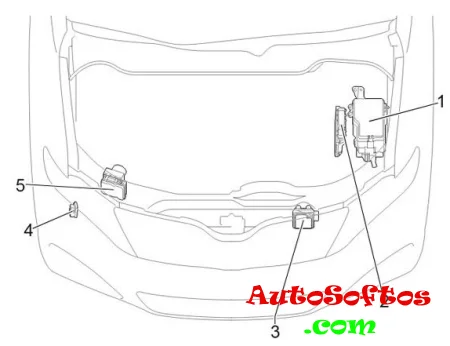

Общая схема расположения
Обозначение
- Блок предохранителей и реле
- Блок управления двигателем
- Блок управления коробкой передач
- Реле очистителей фар
- Актуатор тормозной системы

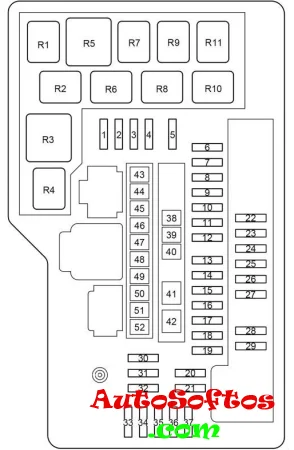

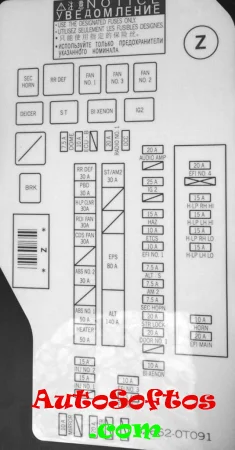

Блок предохранителей и реле

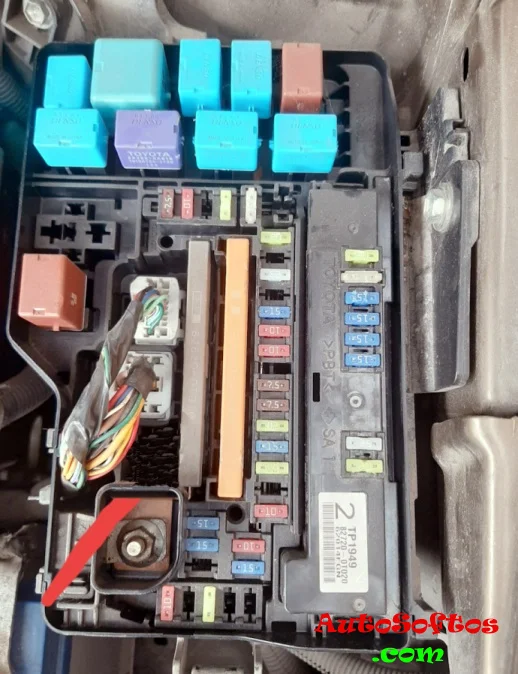

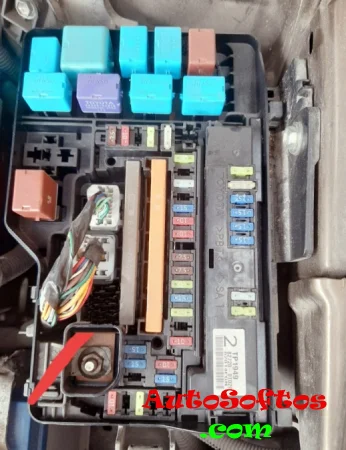

Он находится в левой части моторного отсека, рядом с аккумулятором.

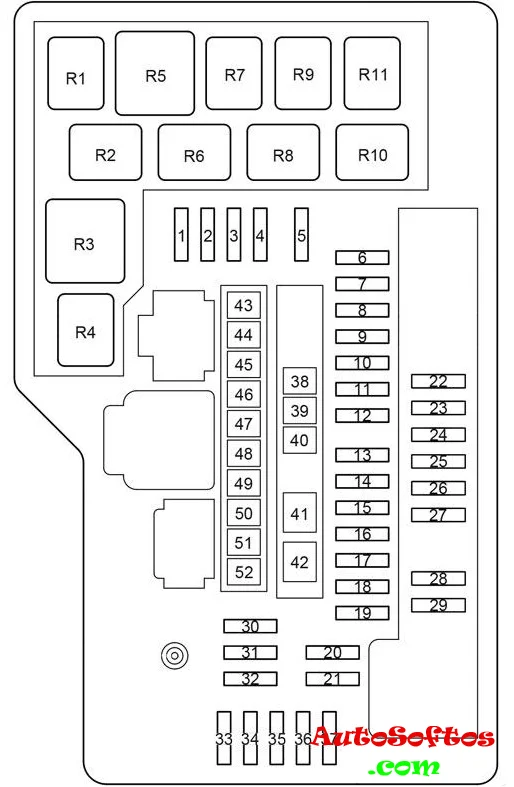

Схема
Назначение
| 1. | 7,5A DOME — Фонари персонального освещения /освещения салона, подсветка индивидуального зеркала, подсветка переключателя двигателя, фонари освещения порогов дверей, электропривод двери багажного отделения, приборы и указатели |
| 2. | 10A ECU-B — Приборы и указатели, часы, аудиосистема, ECU корпуса, система беспроводного управления, интеллектуальная система входа и запуска, электропривод двери багажного отделения |
| 3. | 10A RSE — 2008-2012: Развлекательная система для задних пассажиров |
| 4. | 15A RADIO NO.1 — 2008-2010: Аудиосистема, навигационная система |
| 20A RADIO NO.1 — 2011-2017: Аудиосистема, навигационная система | |
| 5. | DCC |
| 6. | 25A RADIO NO.3 — 2008-2012: Аудиосистема |
| 20A AUDIO AMP — 2013-2017: Аудиосистема | |
| 7. | — |
| 8. | 25A IG2 — Система подушек безопасности SRS, предохранители: «INJ NO.1», «INJ NO.2» |
| 9. | — |
| 10. | 15A HAZ — 2008-2012: Указатели поворота |
| 15A TURN-HAZ — 2013-2017: Указатели поворота | |
| 11. | 10A ETCS — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 12. | 10A EFI NO.1 — Интеллектуальная система входа и запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, автоматическая трансмиссия |
| 13. | 7,5A ALT-S — Система зарядки |
| 14. | 7,5A AM2 — Мультиплексная система передачи данных, система запуска |
| 15. | 7,5A SEC-HORN — Противоугонная система |
| 16. | 20A STR LOCK — Система блокировки рулевого управления |
| 17. | 20A DOOR NO.1 — Система блокировки замков дверей |
| 18. | — |
| 19. | 10A BI-XENON — 2013-2017: Газоразрядные фары (управление дальним светом) |
| 20. | 10A EFI NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 21. | 15A EFI NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 22. | 20A EFI NO.4 — 1AR-FE: Датчик состава топливовоздушной смеси |
| 25A EFI MAIN — 2GR-FE: Предохранители: «EFI NO.2», «EFI NO.3» | |
| 23. | — |
| 24. | 15A H-LP RH HI — Правая фара (дальний свет) |
| 25. | 15A H-LP LH HI — Левая фара (дальний свет) |
| 26. | 15A H-LP RH LO — Правая фара (ближний свет) |
| 27. | 15A H-LP LH LO — Левая фара (ближний свет) |
| 28. | 10A HORN — Звуковой сигнал |
| 29. | 20A EFI MAIN — 1AR-FE: Предохранители: «EFI NO.2», «EFI NO.3» |
| 20A A/F — 2GR-FE: Датчик состава топливовоздушной смеси | |
| 30. | 15A INJ NO.2 — Система зажигания |
| 31. | 15A INJ NO.1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 32. | — |
| 33. | 15A AC 115V — 2008-2012: Розетка |
| 10A MIRROR — 2013-2017: Наружные зеркала заднего вида (память положений водителя) | |
| 34. | — |
| 35. | 20A DEICER — Обогреватель зоны щеток стеклоочистителей ветрового стекла |
| 36. | — |
| 37. | — |
| 38. | 30A ST/AM2 — Система запуска |
| 39. | — |
| 40. | — |
| 41. | 80A EPS — Электрический усилитель рулевого управления |
| 42. | 120A ALT — Система зарядки, предохранители: «HEATER», «ABS NO.1», «FAN MAIN», «ABS NO.2», «PBD», «RR DEF», «MIR HTR», «DEICER» |
| 140A ALT — Система зарядки, предохранители: «HEATER», «ABS NO.1», «FAN MAIN», «ABS NO.2», «PBD», «RR DEF», «MIR HTR», «DEICER» | |
| 43. | 30A RR DEF — Обогрев заднего стекла |
| 44. | 30A PBD — 2008-2012: Дверь багажного отделения с электроприводом |
| 30A LG/CLOSER — 2013-2017: Дверь багажного отделения с электроприводом | |
| 45. | 30A H-LP CLNR — Очистители фар |
| 40A FAN MAIN — 2GR-FE: Электрический вентилятор охлаждения | |
| 46. | 30A RDI FAN — 1AR-FE: Электрический вентилятор охлаждения |
| 47. | 30A CDS FAN — 1AR-FE: Электрический вентилятор охлаждения |
| 48. | — |
| 49. | 30A ABS NO.2 — Антиблокировочная тормозная система, система курсовой устойчивости |
| 50. | 50A FAN MAIN — 2GR-FE: Электрический вентилятор охлаждения |
| 51. | 50A ABS NO.1 — Антиблокировочная тормозная система, система курсовой устойчивости |
| 52. | 50A HEATER — Система кондиционирования воздуха |
| Реле | |
| R1. | Противоугонная система (SEC HORN) |
| R2. | Обогреватель зоны щеток стеклоочистителей ветрового стекла (DEICER) |
| R3. | — |
| R4. | Лампы стоп-сигнала (BRK) |
| R5. | Обогрев заднего стекла (RR DEF) |
| R6. | Стартер (ST) |
| R7. | Электрический вентилятор охлаждения (FAN NO.1) |
| R8. | Газоразрядные фары (BI-XENON) |
| R9. | Электрический вентилятор охлаждения (FAN NO.3) |
| R10. | Электрический вентилятор охлаждения (FAN NO.2) |
| R11. | Зажигание (IG2) |
