Здесь вы найдёте информацию о расположении электронных блоков управления, описание предохранителей и реле Тойота Рактис 2 (Тойота Версо-С) со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Блоки в салоне
Расположение
Общая схема расположения

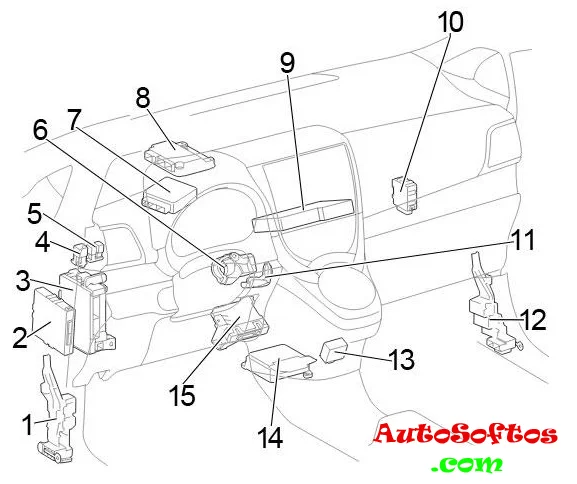

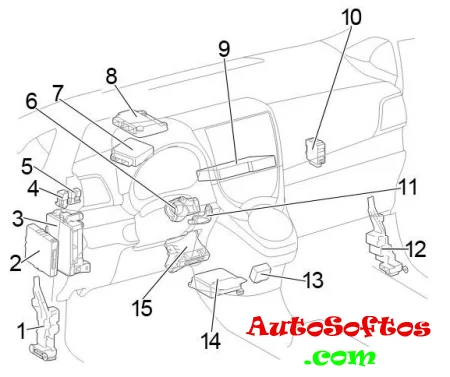

Левый руль (LHD)

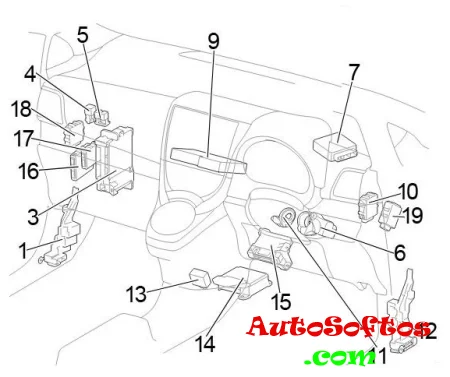

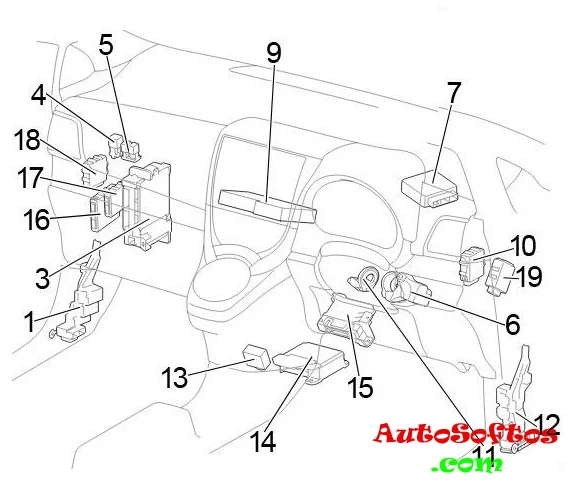

Правый руль (RHD)
Описание
- Соединительный блок
- LHD:
ЭБУ остановки и запуска двигателя
без системы остановки и запуска: ЭБУ управления питанием - Блок предохранителей / главный ЭБУ кузова
- Реле нагревателя (HTR)
- Блок реле
- Привод блокировки рулевого управления
- ЭБУ гидроусилителя рулевого управления
- ЭБУ управления коробкой передач
- Модуль расширения
- Реле стеклоочистителя
- Усилитель транспондерного ключа
- Соединительный блок
- ЭБУ блокировки переключения передач
- Датчик центральной подушки безопасности
- Усилитель кондиционера
- RHD: ЭБУ остановки и запуска двигателя
- RHD: ЭБУ управления питанием
- RHD: ЭБУ корректора фар
- RHD: Реле управления двойным замком двери
Блок предохранителей

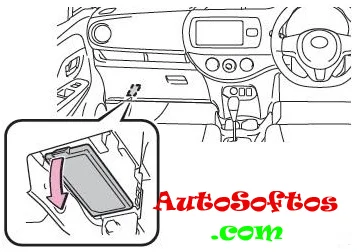

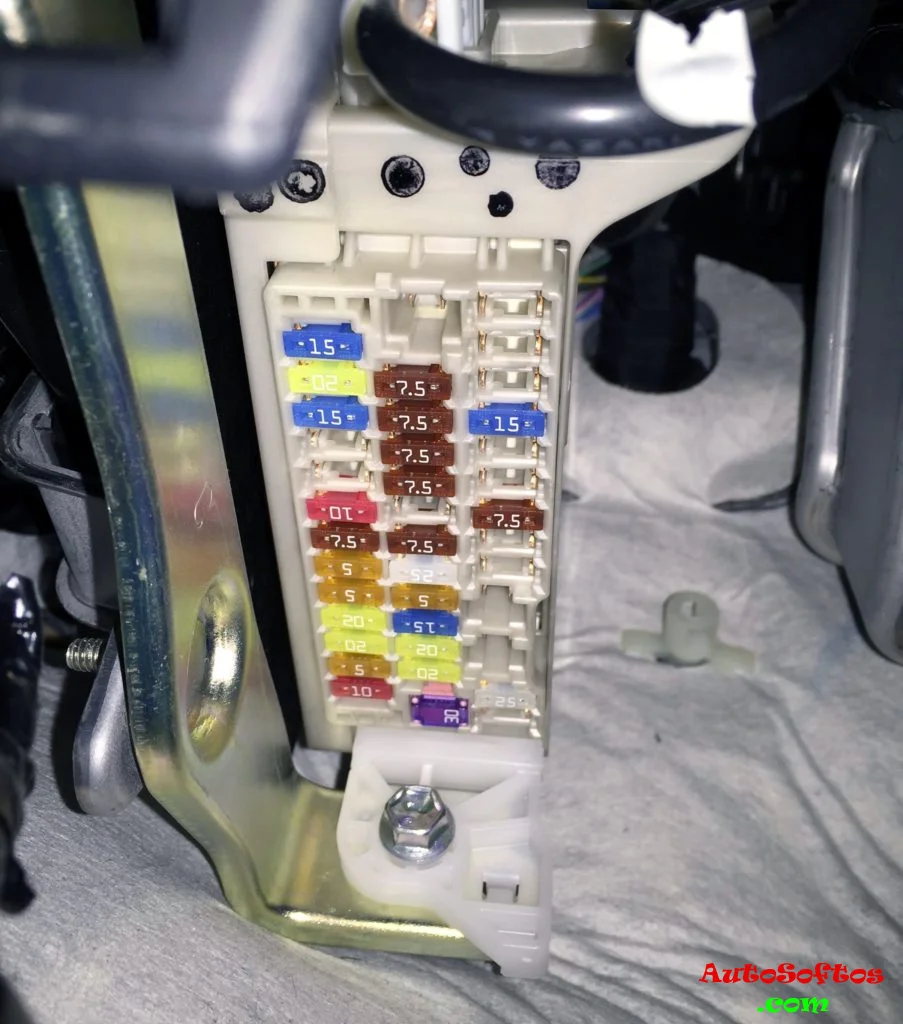

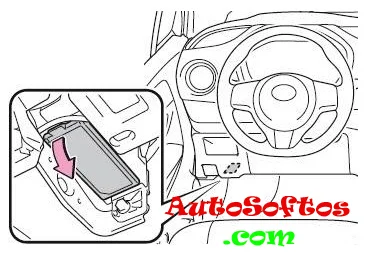

Он находится под панелью приборов, закрыт защитной крышкой.
Левый руль
Правый руль

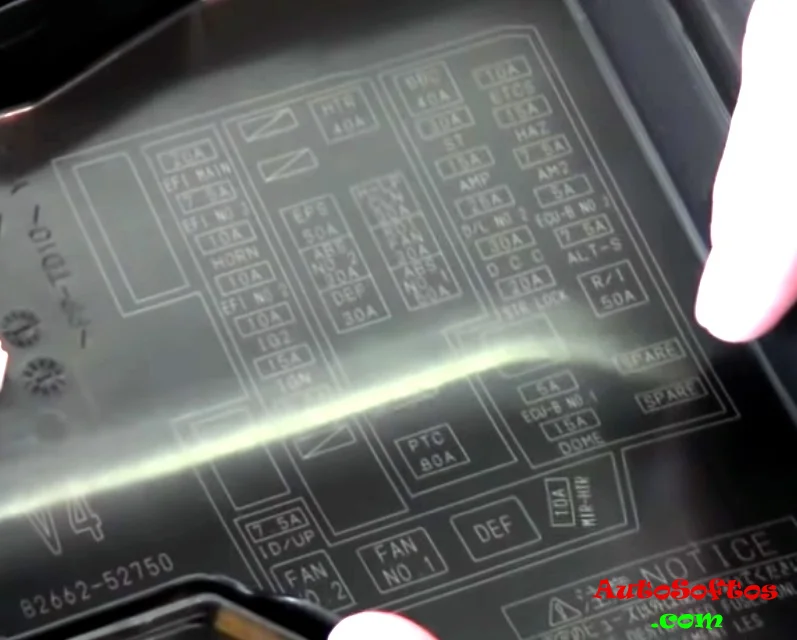

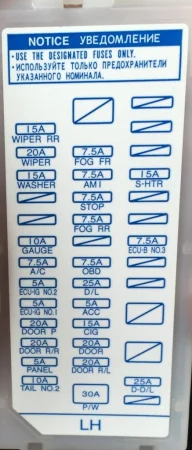

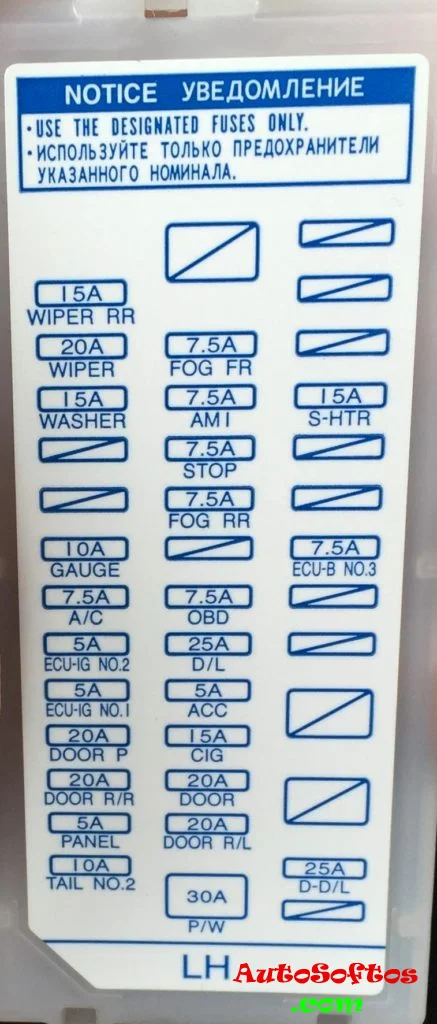

Схема с крышки блока

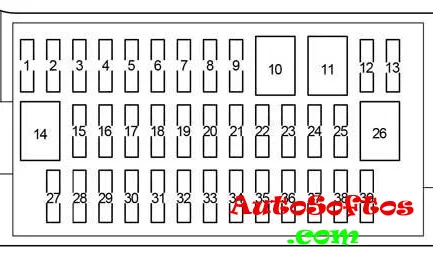

Схема
Назначение
| 1. | — |
| 2. | — |
| 3. | — |
| 4. | 15A S-HTR — Подогрев сидений |
| 5. | — |
| 6. | — |
| 7. | 7,5A ECU-B NO.3 — Зеркала с электроприводом |
| 8. | 25A SHADE — Панорамная крыша |
| 9. | — |
| 10. | — |
| 11. | — |
| 12. | 25A D-D/L — Двойная блокировка |
| 13. | — |
| 14. | — |
| 15. | 15A FOG FR — до Июня 2013: Передний противотуманный свет |
| 15A FOG FR — с Июня 2013 (TMC): Передний противотуманный свет (TMC — Toyota Motor Corporation) | |
| 7,5A FOG FR — с Июня 2013 (TMMF): Передний противотуманный свет (TMMF — Toyota Motor Manufacturing France) | |
| 16. | 7,5A AM1 — Система запуска |
| 17. | 7,5A STOP — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, VSC, лампы стоп-сигнала, дополнительный стоп-сигнал |
| 18. | 7,5A FOG RR — Задний противотуманный свет |
| 19. | — |
| 20. | 7,5 OBD — Диагностический разъем |
| 21. | 25A D/L — Центральный замок, блок управления электрооборудованием кузова |
| 22. | 5A ACC — Блок управления электро оборудованием кузова, зеркала с электроприводом, аудио система, блокировка селектора коробки передач |
| 23. | 15A CIG — Розетка (прикуриватель) |
| 24. | 20A DOOR — Стеклоподъемники |
| 25. | 20A DOOR R/L — Стеклоподъемники |
| 26. | 30A P/W — Стеклоподъемники |
| 27. | 15A WIPER RR — Задний стеклоочиститель |
| 28. | 20A WIPER — Стеклоочиститель |
| 29. | 15A WASHER — Омыватель стекла |
| 30. | — |
| 31. | — |
| 32. | 10A GAUGE — Лампы заднего хода, блокировка селектора коробки передач, аудио система, система зарядки, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 33. | 7,5A A/C — Кондиционер, обогрев заднего стекла, обогрев зеркал |
| 34. | 5A ECU-IG NO.2 — VSC |
| 35. | 5A ECU-IG NO.1 — Вентилятор системы охлаждения, обогрев заднего стекла, VSC, электроусилитель рулевого управления, блок управления электрооборудованием кузова, система беспроводного управления, система контроля давления в шинах |
| 36. | 20A DOOR P — Стеклоподъемники |
| 37. | 20A DOOR R/R — Стеклоподъемники |
| 38. | 5A PANEL — Комбинация приборов, подсветка панели приборов, переключатель освещения |
| 39. | 10A TAIL NO.2 — Габаритный свет, освещение номерного знака |
За работу прикуривателя отвечает предохранитель номер 23 на 15А.
Блок реле
Схема
Расшифровка
- R1 — Освещение салона (DOME CUT)
- R2 — Передний противотуманный свет (FR FOG)

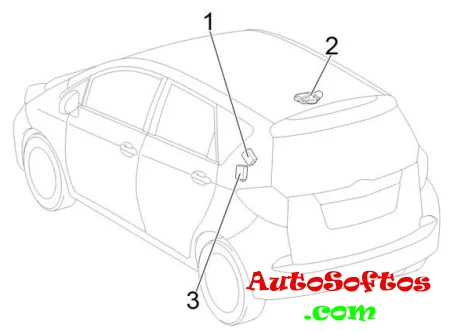

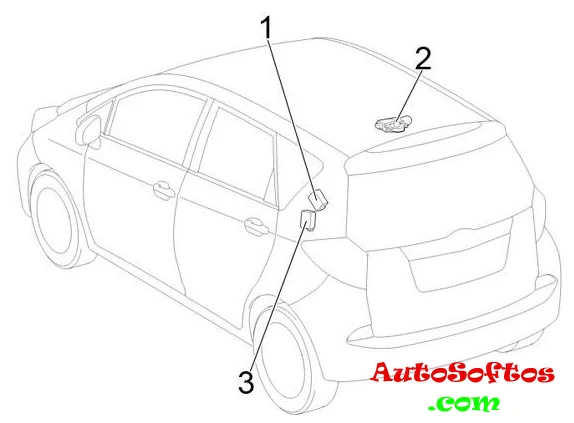

Дополнительные элементы
Схема
Обозначение
- Приемник управления дверью
- Шестерня привода сдвижной крыши
- ЭБУ и приемник системы предупреждения о давлении в шинах
Блоки под капотом
Расположение

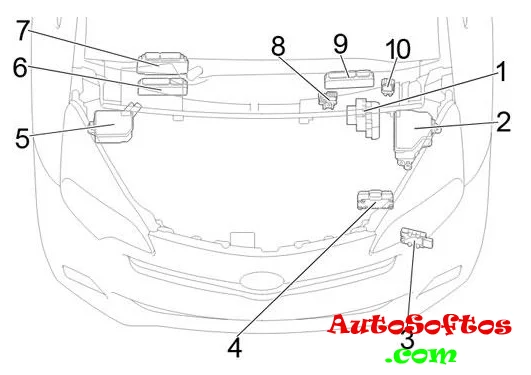

Общая схема расположения
Описание
- ЭБУ системы противоскольжения с приводом

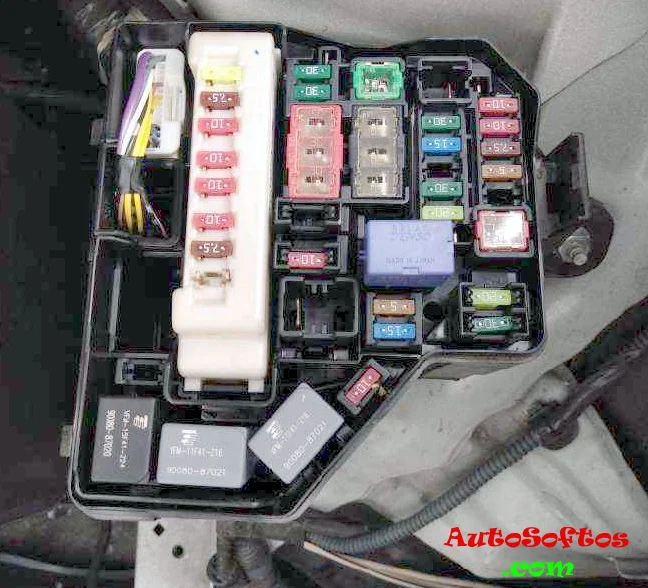

- Блок предохранителей и реле
- ЭБУ топливного насоса
- Преобразователь автомобиля ECO Run
- Блок предохранителей № 2
- Левый руль 1NR-FE: ECM
- LHD 1ND-TV: ECM
- Блок плавкой вставки
- RHD: ECM
- Реле свечи накаливания

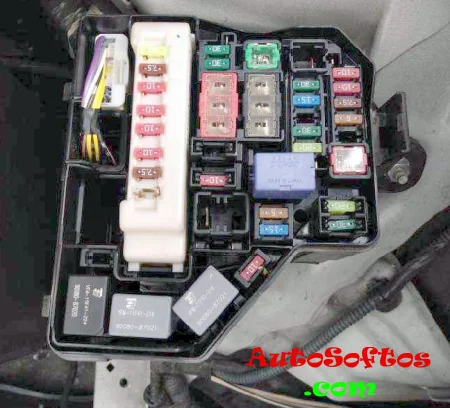

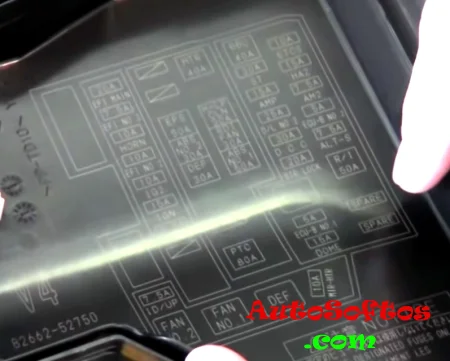

Блок предохранителей и реле

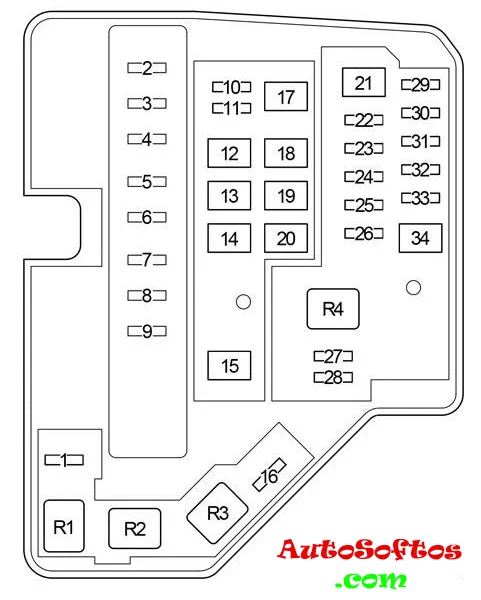

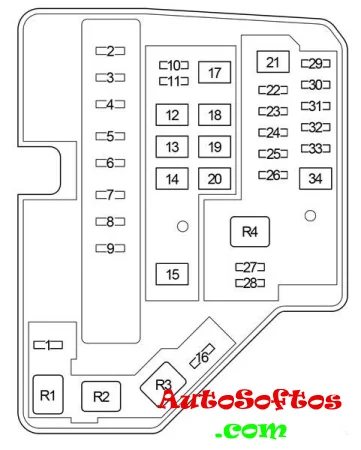

Схема
Обозначение
| 1. | 7,5A ID/UP — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 2. | 20A EFI MAIN — Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 30A ECD MAIN — Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, предохранитель «EFI NO.2» | |
| 3. | 7,5A EFI NO.3 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 4. | 10A HORN — Сигнал |
| 5. | 10A EFI NO.2 — Система стоп-старт, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 6. | Интеллектуальная система входа и запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, многорежимная механическая коробка передач, система подушек безопасности SRS, система блокировки рулевого управления, стоп-сигналы, система остановки и запуска |
| 7. | 10A IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 8. | 7,5A MET — Датчик и счетчики, система Stop & Start |
| 9. | — |
| 10. | — |
| 11. | 25A PWR HTR — Электрический подогреватель, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 12. | 50A EPS — Электроусилитель руля |
| 13. | 30A ABS NO.2 — АБС, VSC |
| 14. | 30A DEF — Обогрев заднего стекла |
| 15. | 80A PTC — Обогреватель PTC, обогреватели наружных зеркал заднего вида |
| 16. | — |
| 17. | 40A HTR — Кондиционер |
| 18. | — |
| 19. | 30A RDI FAN — Электрический вентилятор охлаждения |
| 20. | 50A ABS NO.1 — АБС, VSC |
| 21. | 40A BBC — Система остановки и запуска |
| 22. | 30A ST — Система запуска |
| 23. | — |
| 24. | 25A D/L NO.2 — Замок двери с электроприводом |
| 25. | 30A D.C.C — Предохранители «DOME», «ECU-B NO.1» |
| 26. | 20A STR LOCK — Система блокировки рулевого управления |
| 27. | 5A ECU-B NO.1 — Главный ЭБУ кузова, интеллектуальная система входа и запуска |
| 28. | 15A DOME — Внутреннее освещение, аудиосистема, VSC |
| 29. | 10A ETCS — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 30. | 10A HAZ — Указатели поворота |
| 31. | 7,5A AM2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, система запуска, многорежимная механическая коробка передач |
| 32. | 5A ECU-B NO.2 — Датчик и счетчики, дверной замок с электроприводом, беспроводной пульт дистанционного управления, система Stop & Start, интеллектуальная система входа и запуска, многорежимная механическая коробка передач, система кондиционирования воздуха |
| 33. | — |
| 34. | 50A R/I — Предохранители «EFI MAIN», «ECD MAIN», «EFI NO.2», «EFI NO.3», «IG2», «IGN», «MET», «HORN» |
| R1. | Электровентилятор системы охлаждения (FAN) |
| R2. | Электровентилятор системы охлаждения (FAN) |
| R3. | Обогрев заднего стекла (DEF) |
| R4. | Система запуска (ST) с системой остановки и запуска; 1NZ-FE: Система запуска (ST2) |
Блок предохранителей и реле №2

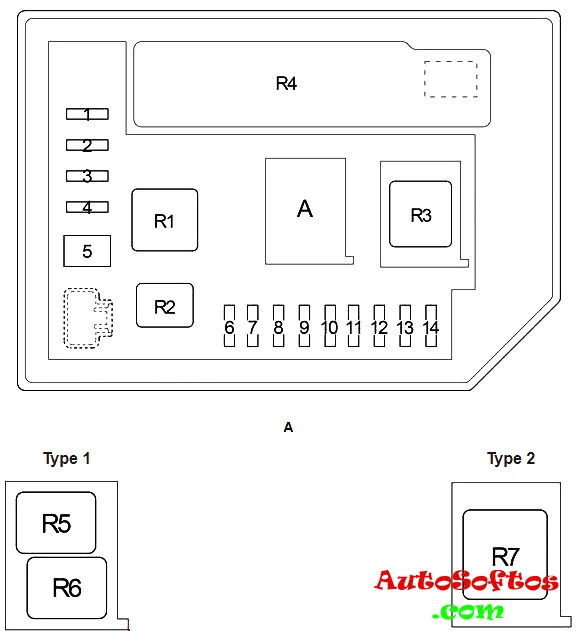

Схема
Назначение
| 1. | — |
| 2. | 15A EU-DRL — Фары |
| 3. | 10A S-HORN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 4. | 7,5A H-LP MAIN — Предохранители «H-LP RH LO», «H-LP LH LO» |
| 5. | 50A MMT — Многорежимная механическая коробка передач |
| 40A ST — с системой остановки и запуска; 1NZ-FE: Система запуска | |
| 6. | 10A H-LP RH HI — Правая фара (дальний свет) |
| 7. | 10A H-LP LH HI — Левая фара (дальний свет), датчик и приборы |
| 8. | 10A H-LP RH LO — Галоген: Правая фара (ближний свет) |
| 15A H-LP RH LO — HID: правая фара (ближний свет) | |
| 9. | 10A H-LP LH LO — Галоген: Левая фара (ближний свет), ручная регулировка угла наклона фар |
| 15A H-LP LH LO — HID: левая фара (ближний свет), ручная регулировка угла наклона фар | |
| 10. | — |
| 11. | — |
| 12. | — |
| 13. | — |
| 14. | — |
| R1. | Диммер (DIM) |
| R2. | Дневные ходовые огни / Устройство защиты от кражи (EU-DRL / S-HORN) |
| R3. | Фары / дневные ходовые огни (H-LP / US-DRL) |
| R4. | Интеграционное реле |
| R5. | 1NR-FE, 1ND-TV: Дневные ходовые огни (ДХО) |
| с системой остановки и запуска 1NZ-FE: Стартер ((ST) до мая 2014 г.) | |
| R6. | 1NR-FE, 1ND-TV: (O / P MTR) |
| R7. | Многорежимная механическая коробка передач (ММТ) |
Блок силовых предохранителей
Расположен на плюсовой клемме аккумуляторной батареи.
Схема
Расшифровка
- 80A GLOW DC/DC — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
- 80A MAIN — Предохранители: BBC», «S-HORN», «ST», «D/L NO.2», «D.C.C.», «STR LOCK», «ETCS», «HAZ», «AM2», «ECU-B NO.2», «R/I», «H-LP MAIN», «H-LP RH HI», «H-LP LH HI», «H-LP RH LO», «H-LP LH LO», «MMT»
- ALT 120A — Система зарядки, Предохранители:»PWR HTR», «EPS», «ABS NO.2», «DEF», «PTC», «HTR», «RDI FAN», «ABS NO.1», «TAIL NO.2», «PANEL», «DOOR R/R», «DOOR P», «ECU-IG NO.1», «ECU-IG NO.2», «A/C», «GAUGE», «WASHER», «WIPER», «WIPER RR», «P/W», «DOOR R/L», «DOOR», «CIG», «ACC», «D/L», «OBD», «FOG RR», «STOP», «AM1», «FOG FR», «D-D/L», «SHADE», «S-HTR»
