Здесь мы покажем описание предохранителей и реле Тойота Пассо со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Блок в салоне

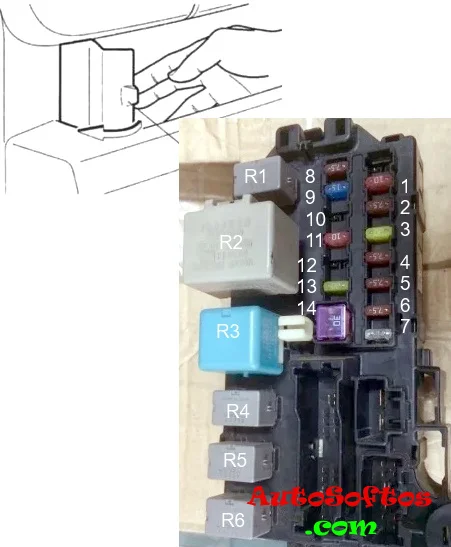

В салоне основной блок с предохранителями и реле находится в левой части приборной панели за защитной крышкой.
Описание
Предохранители
| 1. | 10A ENGINE — Система запуска |
| 2. | 7,5A ECU IG2 — Система зарядки, система управления двигателем, АКПП, ABS, SRS |
| 3. | 20A DEFOG — Обогрев заднего стекла |
| 4. | 7,5A IG1/BACK — Система электронного управления АКПП и подсветка индикаторов, положения селектора АКПП. Электропривод стеклоподъемников. Центральный замок и система «Key free». Очистители и омыватели лобового стекла. Очиститель и омыватель заднего стекла. Указатели поворота и аварийная сигнализация. Фонари заднего хода. Кондиционер с ручным управлением и ионизатор воздуха |
| 5. | 7,5A ECU IG1 — Антиблокировочная система (ABS). Система SRS. Электроусилитель рулевого управления. Фары (модели с ксеноновыми фарами с 11.2005 г.) |
| 6. | 7,5A ACC — Электропривод зеркал. Центральный замок и система «Key free». Аудиосистема |
| 7. | 15A CIG — Предохранитель прикуривателя. Дополнительная электрическая розетка. |
| 8. | 7,5A ST — Система запуска. Система управления двигателем (K3-VE). Система управления двигателем (1KR-FE) |
| 9. | 15A D/LOCK — Центральный замок и система «Key free» |
| 10. |
|
| 11. | 10A HAZ — Указатели поворота и аварийная сигнализация |
| 12. |
|
| 13. | 20A WIPER — Очистители и омыватели стекла |
| 14. | 30A POWER — Электропривод стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 7 на 15А.
Реле
- R1 — реле стартера
- R2 — реле прерыватель указателей поворотов
- R3 — реле цепи питания
- R4 — главное реле системы впрыска
- R5 — реле звукового сигнала
- R6 — реле топливного насоса
Блок под капотом

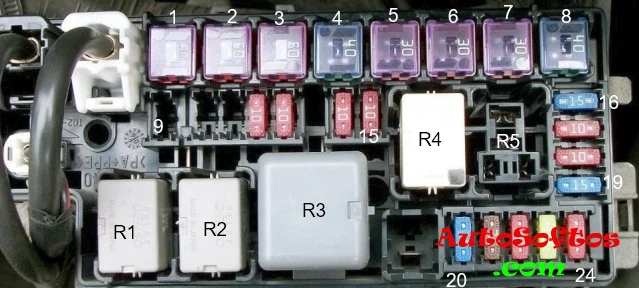

Под капотом основной блок предохранителей и реле находится рядом с аккумуляторной батареей.
Схема

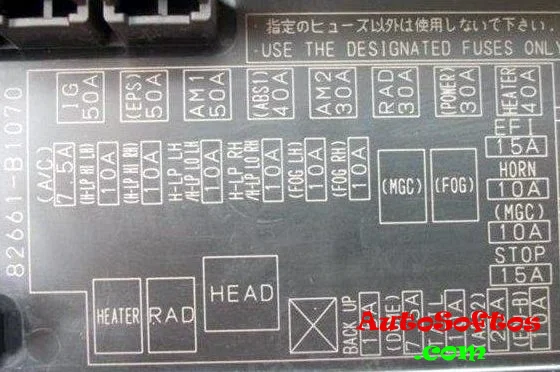

Назначение
| 1. | 50A IG — Электропривод стекло подъемников. Очистители и омыватели стекла.Противотуманные фары. |
| 2. | 50A EPS — Электро усилитель рулевого управления |
| 3. | 40A AM1 |
| 4. | 40A ABS — Анти блокировочная система тормозов |
| 5. | 30A AM2 — Система запуска |
| 6. | 30A RAD — Электропривод вентиляторов |
| 7. | 30A POWER — Электропривод стекло подъемников. Разъем для подключения дополнительного оборудования |
| 8. | 40A HEATER — Кондиционер с ручным управлением и ионизатор воздуха |
| 9. | 7,5А А/С — Кондиционер |
| 10. | 10A H-LP HI LH — Левая фара (дальний свет) |
| 11. | 10A H-LP HI RH — Правая фара (дальний свет) |
| 12. | 10A H-LP LO LH — Левая фара (ближний свет |
| 13. | 10A H-LP LO RH — Правая фара (ближний свет) |
| 14. | 10A FOG LH — Противотуманные фары (левая) |
| 15. | 10A FOG RH — Противотуманные фары (правая) |
| 16. | 15A EFI — Управление двигателем |
| 17. | 10A HORN — Cигнал |
| 18. | 10A MGC — Кондиционер |
| 19. | 15A STOP — Стоп-сигналы |
| 20. | 15A BACK UP — Задний ход |
| 21. | 15A DOME — Освещение салона |
| 22. | 10A TAIL — Комбинация приборов, часы, габариты |
| 23. | 20A ABS 2 — АБС |
| 24. | 10A ECU-B — АКПП, подсветка |
| R1. | Реле отопителя |
| R2. | Реле аудиосистемы |
| R3. | Реле фар |
| R4. | Реле кондиционера |
| R5. | Реле противотуманных фар. |
