Здесь мы покажем описание предохранителей и реле Тойота Рактис 1 со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Блок в салоне

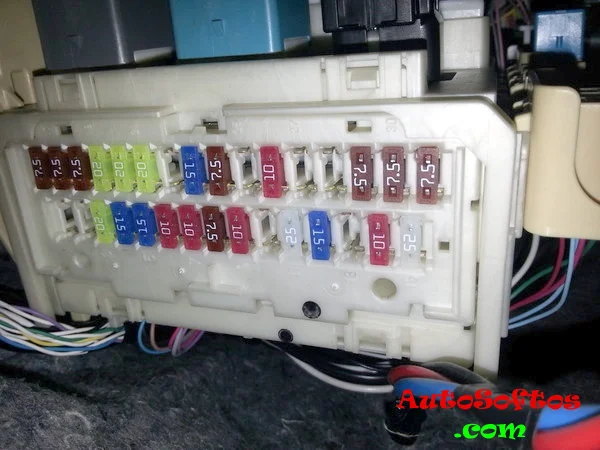

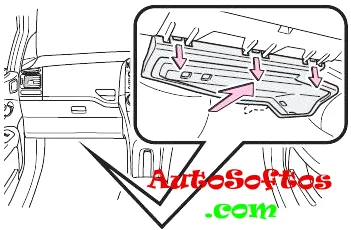

В салоне основной блок с предохранителями и реле находится за бардачком.

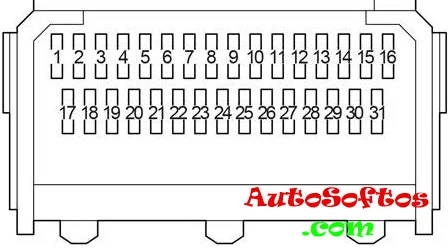

Схема
Назначение
| 1. | 10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 7,5A PANEL2 — Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей | |
| 2. | 7,5A PANEL1 — Освещение, управление освещением приборной панели, счетчик и датчик |
| 3. | 7,5A A/C — Обогрев заднего стекла, система кондиционирования |
| 4. | 20A D DOOR — Стеклоподъемник |
| 5. | 20A RL DOOR — Электрический стеклоподъемник заднего пассажира (левая сторона) |
| 6. | 20A RR DOOR — Электрический стеклоподъемник заднего пассажира (правая сторона) |
| 7. | — |
| 8. | 15A CIG — Прикуриватель, Розетка |
| 9. | 7,5A ACC — Система блокировки дверей, наружные зеркала заднего вида, аудиосистема |
| 10. | — |
| 11. | 10A ID/UP /MIR HTR — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал |
| 12. |
|
| 13. |
|
| 14. | 7,5A RR FOG — Задние противотуманные фары |
| 15. | 7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье |
| 16. | 7,5А MET — Приборы и датчики |
| 17. | 15A P S-HTR — Обогрев сиденья |
| 18. | 15A D S-HTR — Обогрев сиденья |
| 19. | 20/25A WIP — Стеклоочиститель |
| 20. | 15A RR WIP — Задний стеклоочиститель |
| 21. | 15A WSH — Омыватель лобового стекла |
| 22. | 10A ECU-IG — Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения |
| 23. | 10A GAUGE — Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач |
| 24. | 7,5A OBD2 — Бортовая система диагностики |
| 25. | 10A STOP — Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система |
| 26. | — |
| 27. | 25A D/L — Система дверного замка |
| 28. | 15A FR FOG — Передние противотуманные фары |
| 29. | — |
| 30. | 10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 31. | 25A AM1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |

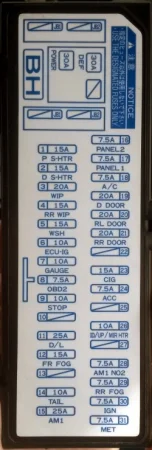

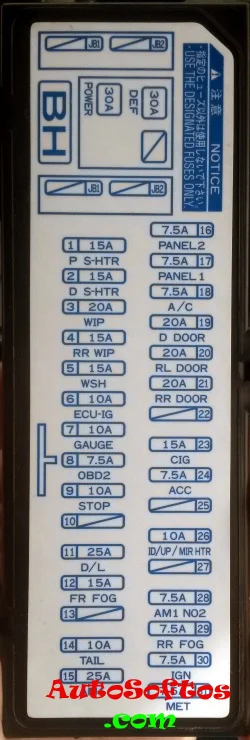

За прикуриватель отвечает предохранитель номер 8 на 15А, обозначенный на крышке как CIG.

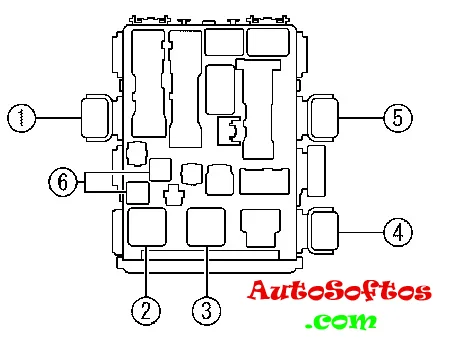

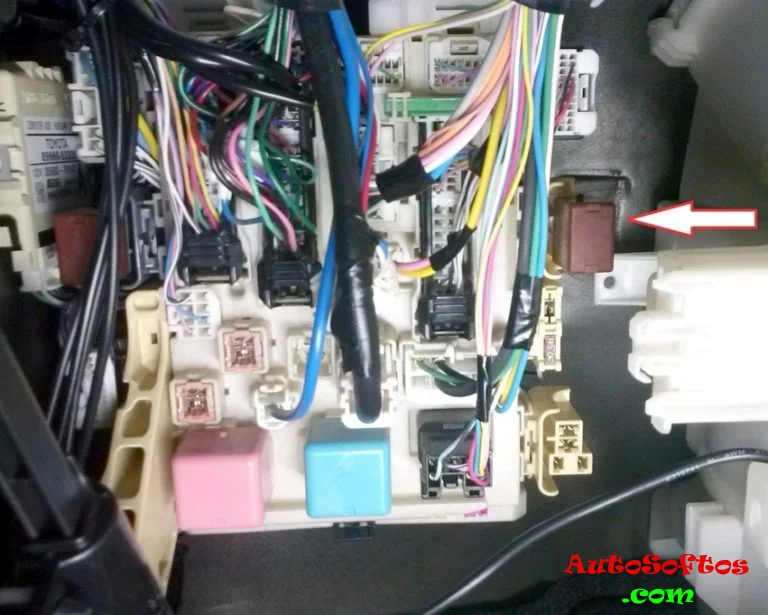

Отдельные элементы реле крепятся в верхней и боковой части и блока.
Схема
Описание
- Реле АСС
- Реле системы зажигания
- Реле обогревателя
- Реле задних противотуманных фар
- Реле передних противотуманных фар
- 1) 30А Блок ЭБУ оборудования кузова / Электрика окон 2) 30/40А Обогрев заднего стекла DEF, предохранитель: «MIR HTR»

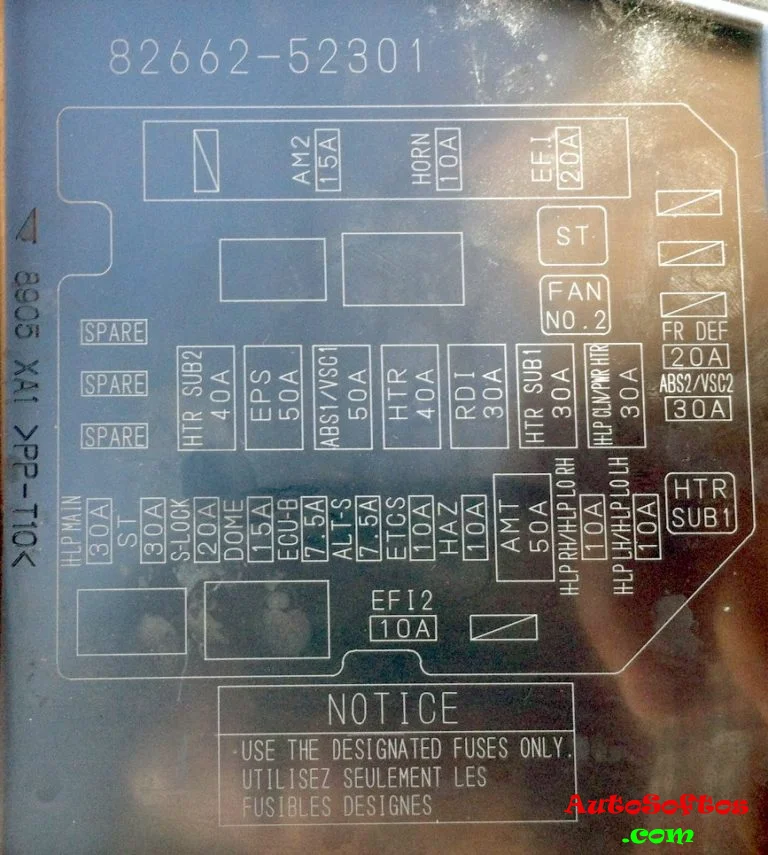

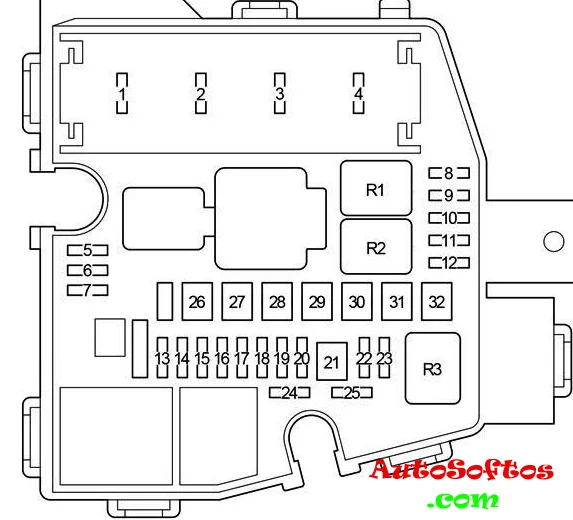

Блок под капотом

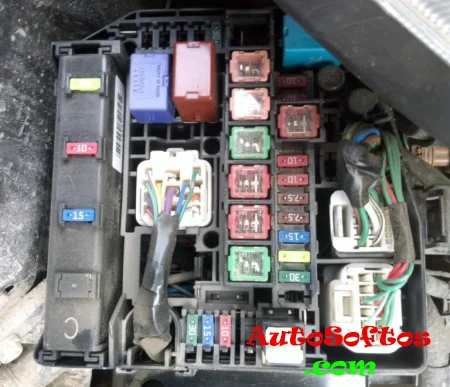

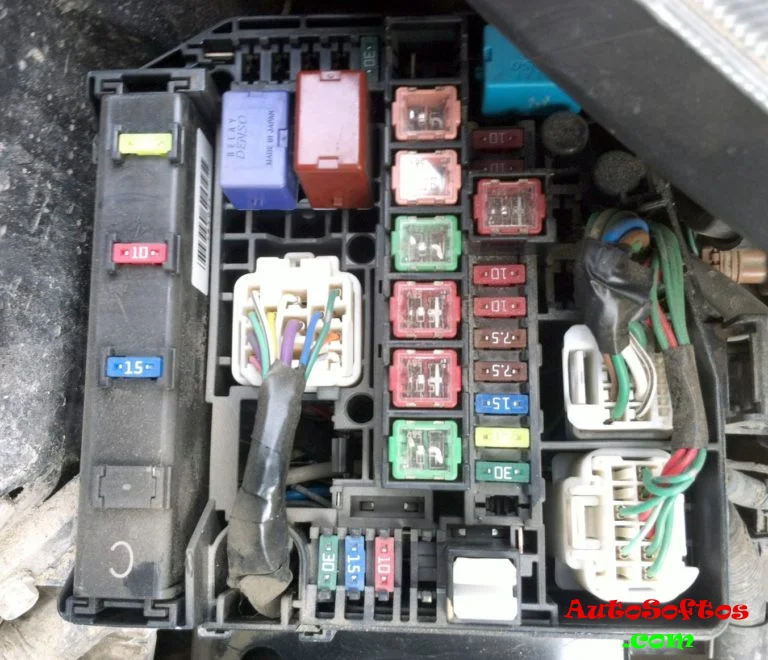

Он расположен в левой части моторного отсека, рядом с аккумулятором.

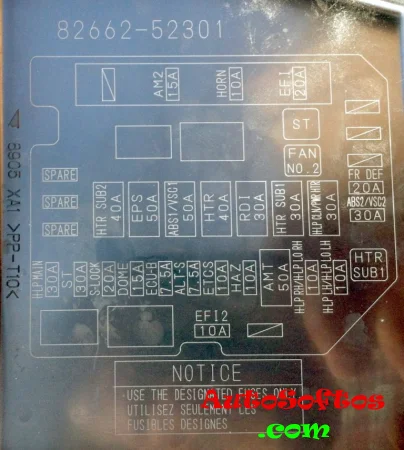

Схема
Описание
| 1. | — |
| 2. | 15A AM2 — Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 3. | 20A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10A HORN — 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал | |
| 30A ECD — 1ND-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 4. | 10A HORN — 1KR-FE, 1ND-TV: Звуковой сигнал |
| 20A EFI — 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 30A ECD — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива (TMMF, производство с ноября 2008 г.) | |
| 5. | Запасной предохранитель |
| 6. | Запасной предохранитель |
| 7. | Запасной предохранитель |
| 8. |
|
| 9. |
|
| 10. |
|
| 11. | 20A FR DEF — Обогрев стекла передний |
| 12. | 30A ABS2/VSC2 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 13. | 30A H-LP MAIN — с ДХО: «H – LP LH / H – LP LO LH», «H – LP LH / H – LP LO LH», «H – LP HI LH», «H – LP HI RH» |
| 14. | 30A ST — Система запуска |
| 15. | 20A S-LOCK — Система блокировки рулевого управления |
| 16. | 15A DOME — Внутреннее освещение, личное освещение, система защиты от кражи, аудиосистема, беспроводная система дистанционного управления |
| 17. | 7,5A ECU-B — Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, счетчик и датчик |
| 18. | 7,5A ALT-S — Система зарядки |
| 19. | 10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 20. | 10A HAZ — Указатели поворота, аварийные мигалки |
| 21. | 50A AMT — Многорежимная механическая коробка передач |
| 40A BBC — Система остановки и запуска | |
| 22. | 10A H-LP RH — Правая фара |
| 23. | 10A H-LP LH — Левая фара |
| 24. | 10A EFI2 — Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10A ECD2 — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 25. | 7,5A ECD3 — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 26. | 40A HTR SUB2 — 435 Вт Тип: Нагреватель PTC |
| 50A HTR SUB1 — Тип 600 Вт: нагреватель PTC | |
| 27. | 50A EPS — Электро усилитель руля |
| 28. | 50A ABS1/VSC1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 29. | 40A HTR — Система кондиционирования воздуха |
| 30. | 30A RDI — Электрический вентилятор охлаждения |
| 31. | 30A HTR SUB1 — 435 Вт Тип: Нагреватель PTC |
| 30A HTR SUB2 — Тип 600 Вт: нагреватель PTC | |
| 32. | 30A H-LP CLN //PWR HTR — Электро отопитель, очиститель фар |
| 30A HTR SUB3 — Тип 600 Вт: нагреватель PTC |
| Реле | |
| R1. | Starter (ST) — Стартер |
| R2. | Electric cooling fan (FAN NO.2) — Вентилятор охлаждения |
| R3. | PTC heater (HTR SUB1) — Отопитель |
Отдельные дополнительные элементы реле могут находится вне данного блока.
