    AutoSoftos.com » Предохранители » Toyota Hilux Surf 3 поколения предохранители и реле

    Toyota Hilux Surf 3 поколения предохранители и реле

    • Разместил: klays067;
    • Прочитано: 80;
    • Дата: 19-12-2025, 02:17;
    • Сообщить о ошибке


    Здесь мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Сурф со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.



    Блоки в салоне

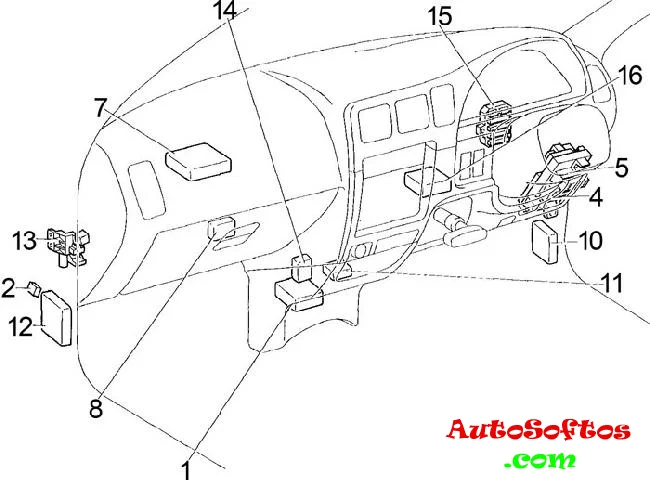

    Расположение

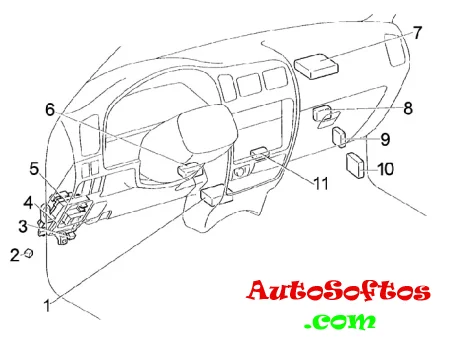

    Общая схема расположения блоков в салоне

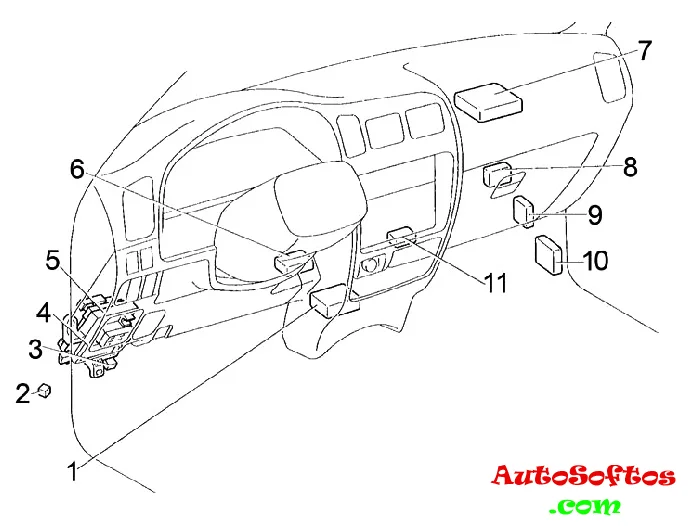

    Левый руль

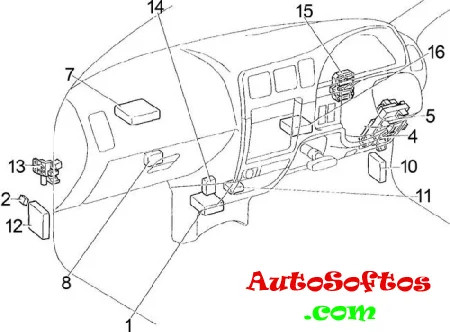

    Правый руль



    Описание


    1. Блок управления подушками безопасности
    2. Реле полного привода (ADD)
    3. LHD: Реле топливного насоса
    4. Интегрированное реле
    5. Блок предохранителей
    6. LHD: Реле дневных ходовых огней
    7. Блок управления выбросами (3RZ-F, 1RZ)
      Таймер предпускового отопителя (дизель)
      LHD: Блок управления двигателем (2RZ-FE)
      RHD: Блок управления двигателем (M/T) (3RZ-FE, 1RZ-E)
      RHD: Блок управления двигателем и коробкой передач (A/T) (3RZ-FE, 1RZ-E)
    8. Усилитель кондиционера
    9. LHD: Блок управления блокировкой дифференциала
    10. Блок управления системой ABS
    11. Датчик замедления
    12. RHD: Блок управления полным приводом
    13. RHD: Блок реле (реле топливного насоса (Circuit Opening))
    14. RHD: Реле антенны
    15. RHD:
      Австралия: Распределительный блок
      Кроме Австралии: Распределительный коннектор
    16. RHD: Реле освещения (Dim-Dip)

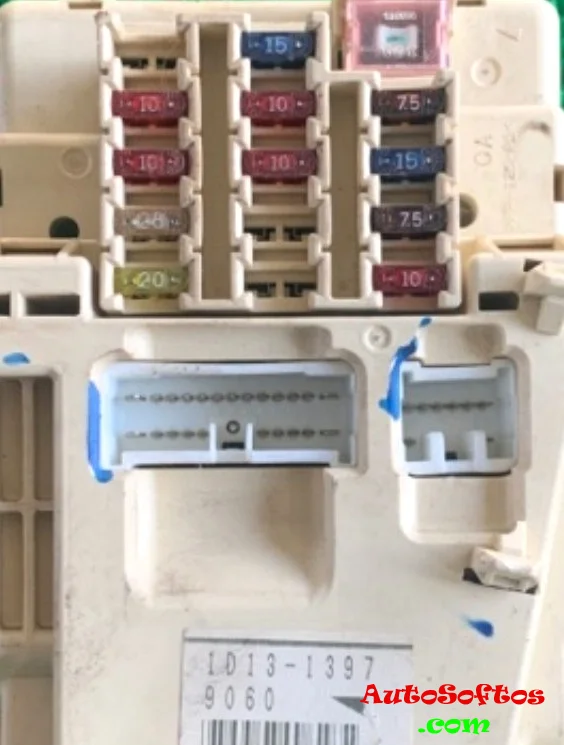

    Блок предохранителей

    Находится в нижней части панели за защитной крышкой.

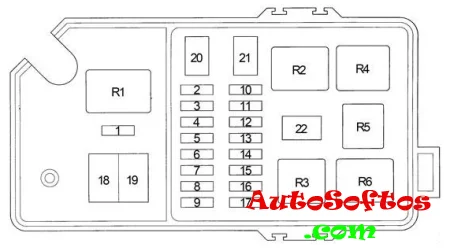

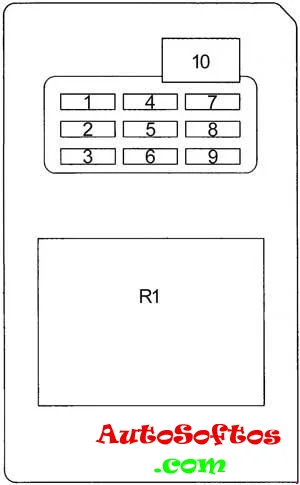

    Схема



    Обозначение


    R1 — интегрированное реле


    1.

    		 20A SEAT-HTR — Подогрев сидений
    2. 15A ACC — Прикуриватель, часы, зеркала с электроприводом, лампы заднего хода, блокировка селектора коробки передач
    3. 7,5A ECU-B — Задний противотуманный свет, индикатор подушек безопасности, дневные ходовые огни, круиз-контроль, ABS
    4. 20A 4WD — Система отключения переднего дифференциала, полный привод, блокировка заднего дифференциала
    5. 10A TURN — Указатели поворота, аварийная сигнализация
    6. 10A GAUGE — Комбинация приборов, лампы заднего хода, круиз-контроль, антенна, центральный замок, блок управления коробкой передач, система запуска, система зарядки, блок управления отопителем
    7. 15A ECU-IG — ABS, блокировка селектора коробки передач
    8. 20A WIPER — Стеклоочиститель и омыватель
    9. 10A IGN — Индикатор заряда, подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
    10. 30A POWER — Стеклоподъемники, центральный замок



    За прикуриватель отвечает предохранитель номер 2 на 15А.

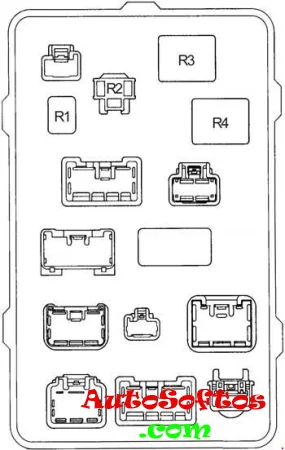

    С обратной стороны блока крепятся некоторые реле.



    R1. Звуковой сигнал
    R2. Указатели поворота (аварийная сигнализация)
    R3. Силовое реле (стеклоподъемники, центральный замок)
    R4. Обогрев заднего стекла


    Отдельно, в блоке реле находится: реле топливного насоса (бензин), электромагнитный перепускной клапан (дизель) (до 08.1998 г.) и реле запрещения запуска (до 08.1998)


    Блоки под капотом

    Расположение

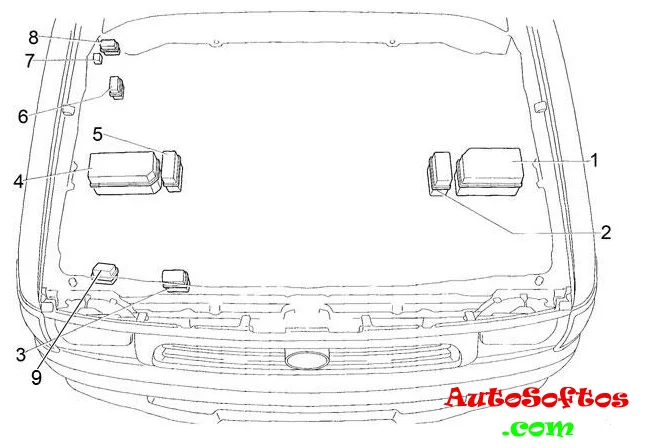

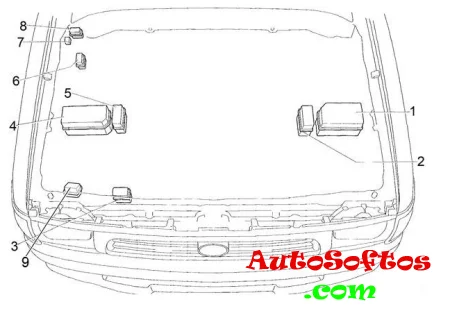

    Схема расположения блоков под капотом



    Назначение


    1. Блок предохранителей и реле (Бензин, LHD Дизель)
    2. Блок реле №1 (LHD Дизель)
    3. Блок реле №2
    4. Блок предохранителей и реле (RHD Дизель)
    5. Блок реле №1 (RHD)
    6. Блок реле №3 (LHD)
    7. Реле очистителей фар (LHD)
    8. Блок реле №3 (RHD)
    9. Блок реле №4 (Израиль)

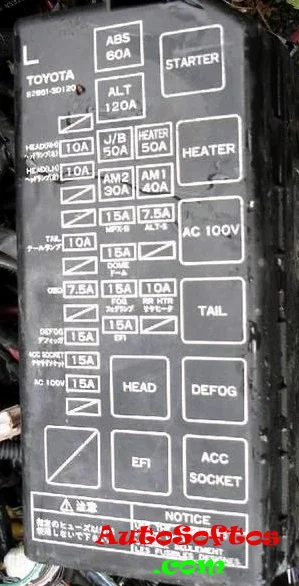

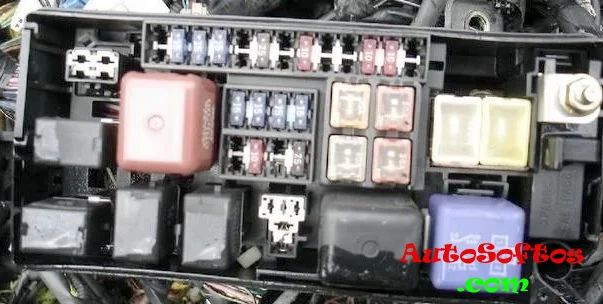

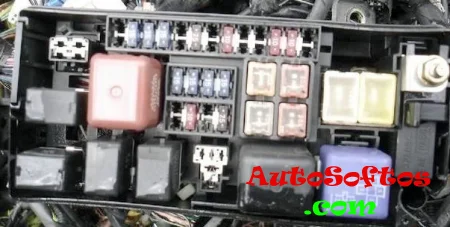

    Блок предохранителей и реле

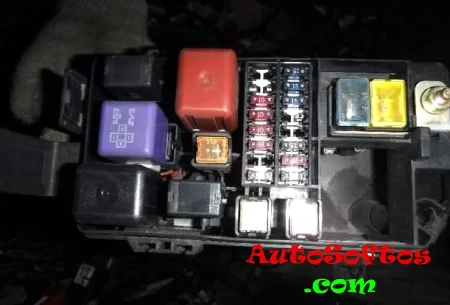

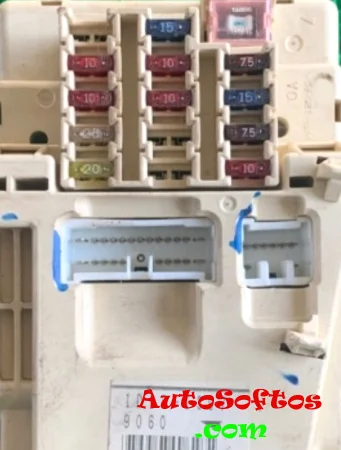

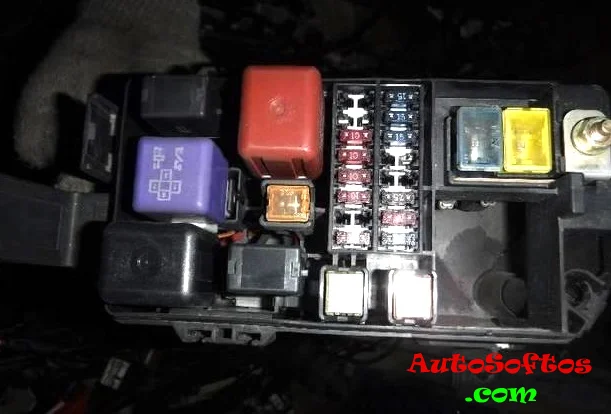

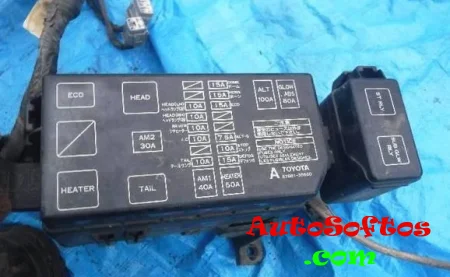

    Вариант 1

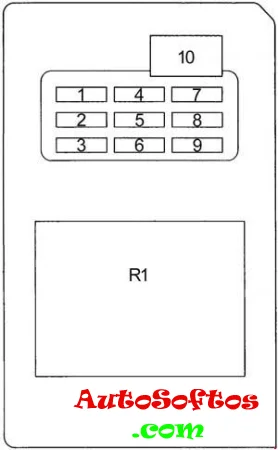

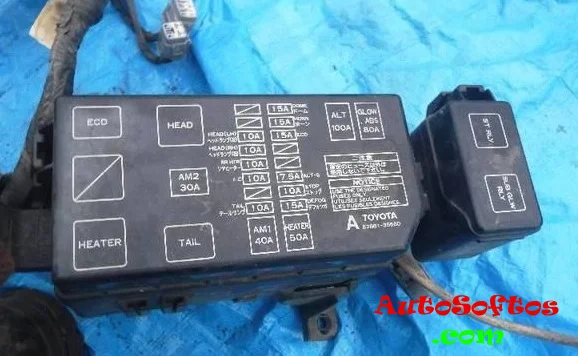

    Схема с крышки блока



    Схема



    Расшифровка


    1. —
    2. 15A DEFOG — Обогрев заднего стекла
    3. 10A STOP — Лампы стоп-сигнала
    4. 7,5A ALT-S — Система зарядки
    5. —
    6. 7,5A OBD — Бензин: Диагностический разъем
    20A AM2 — Дизель: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
    7. 15A EFI — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
    8. 15A HORN — Звуковой сигнал, аварийная сигнализация
    9. 15A DOME — Аудио система, антенна, освещение салона, часы, подсветка замка зажигания, персональное освещение, освещение в дверях
    20A AM2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
    10. 10A TAIL — Габаритное освещение, освещение номерного знака, лампы стоп-сигнала, кондиционер, аудио система, часы, прикуриватель, подсветка панели приборов
    11. —
    12. 10A A.C — Кондиционер
    13. 7,5A STA — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, комбинация приборов
    14. 10A HEAD (RH) — Правая фара
    15. 10A HEAD (LH) — Левая фара
    16. 10A HEAD (LO RH) — Ближний правый свет
    17. 10A HEAD (LO LH) — Ближний левый свет
    18. 60A ABS — Бензин: ABS
    80A GLOW, ABS — Дизель: Предпусковой подогреватель, ABS
    19. 80A ALT — 45A, 55A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
    100A ALT — 70A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
    20. 50A HEATER — Кондиционер
    21. 40A AM1 — Замок зажигания, система запуска, реле очистителей фар, подогрев топлива, предохранители: «ECU-B», «GAUGE» «POWER»
    22. 30A AM2 — Замок зажигания
    Реле
    R1. Диммер
    R2. Габаритный свет (TAIL)
    R3. Фары (HEAD)
    R4. Отопитель
    R5. Стартер
    R6. Блок управления двигателем (EFI)



    Вариант 2

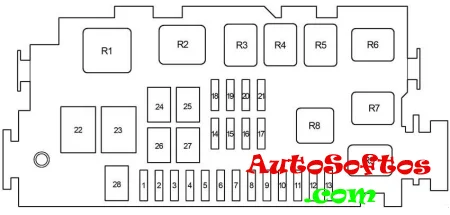

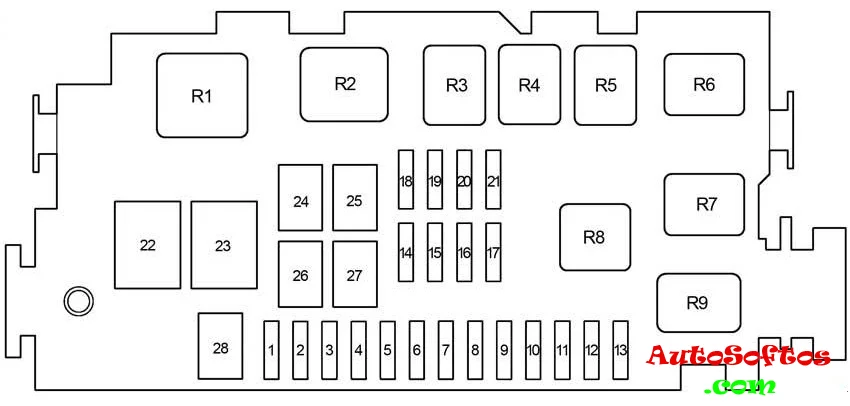

    Схема



    Описание


    1. —
    2. 10A HEAD (RH) — Правая фара
    3. 10A HEAD (LH) — Левая фара
    4. 10A HEAD (RL) — Ближний правый свет
    5. 10A HEAD (LL) — Ближний левый свет
    6. 10A TAIL — Габаритный свет, освещение номерного знака
    7. 7,5A STA — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска, комбинация приборов
    8. 10A A/C — Кондиционер
    9. Не используется
    10. Не используется
    11. Не используется
    12. Не используется
    13. Не используется
    14. 15A HORN — Звуковой сигнал
    15. 15A DOME — Аудио система, освещение салона, часы, персональное освещение, освещение в дверях, дневные ходовые огни, комбинация приборов
    16. 7,5A OBD — Диагностический разъем
    17. 15A EFI — 2RZ-FE, 3RZ-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
    15A ECD — 1KZ-TE, 5L-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
    20A AM2 — Дизель: Замок зажигания, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
    18. 7,5A ALT−S — Система зарядки
    19. 15A DEFOG — Обогрев заднего стекла
    20. 10A STOP — Лампы стоп-сигнала
    21. Не используется
    22. 60A ABS — Бензин: ABS
    80A GLOW, ABS — Дизель: Предпусковой подогреватель, ABS
    23. 80A ALT — 45A, 55A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
    100A ALT — 70A: Предохранители: «ABS”, «AM1”, «STA”, «ECU-B”, «POWER”, «RADIO”, «ACC”, «GAUGE”, «TURN”, «ECUI G”, «WIPER”, «4WD”, «HEATER”, «A.C”, «TAIL”, «PANEL”, «STOP”, «ALT-S”
    24. 50A HEATER — Отопитель, предохранитель: «A.C”
    25. 40A AM1 — Система запуска
    26. 30A CDS FAN — Вентилятор системы охлаждения
    27. 30A AM2 — Зажигание, Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
    28. —
    Реле
    R1. Бензин: Стартер
    R2. Отопитель
    R3. Вентилятор системы охлаждения (CDS FAN)
    R4. Габаритный свет (TAIL)
    R5. —
    R6. —
    R7. Блок управления двигателем (EFI)
    Блок управления двигателем (ECD)
    R8. Фары (HEAD)
    R9. Диммер



    Блок реле в моторном отсеке №1

    • R1 — Стартер (ST)
    • R2 — Свечи накала (SUB GLW)



    Блок реле №2



    • R1 — Dim-Dip No.3
    • R2 — Dim-Dip No.2



    Блок реле №3



    • R1 — Вентилятор системы охлаждения (CDS FAN)
    • R2 — Вентилятор системы охлаждения (CDS FAN NO.2)


    Блок реле №4



    • R1 — Мотор ABS
    • R2 — Соленоид ABS
