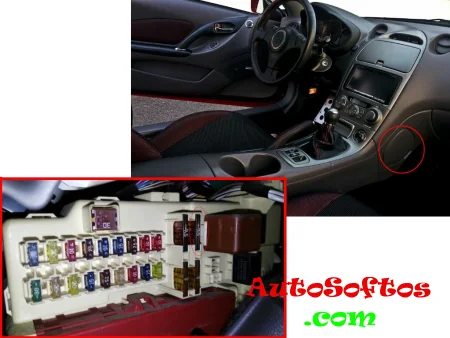

Здесь мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Селика 230 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне

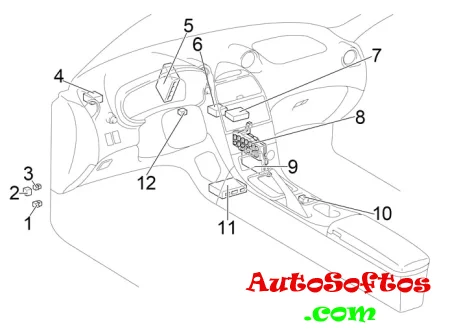

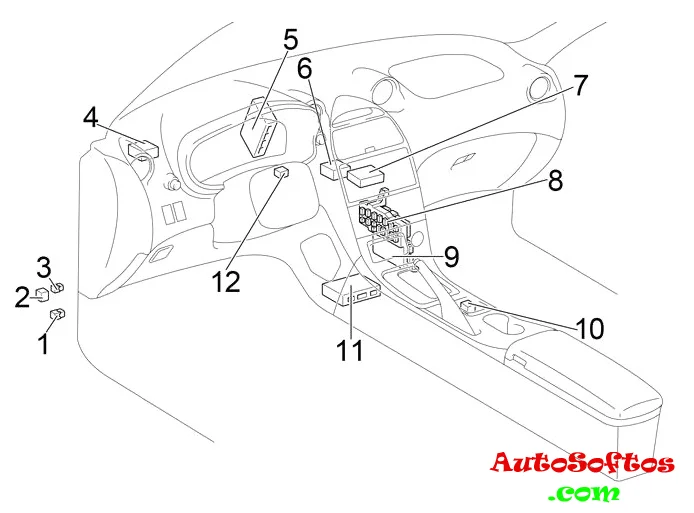

Левый руль

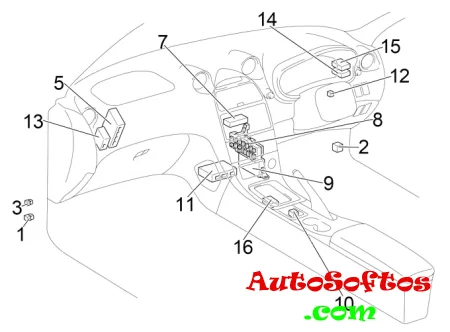

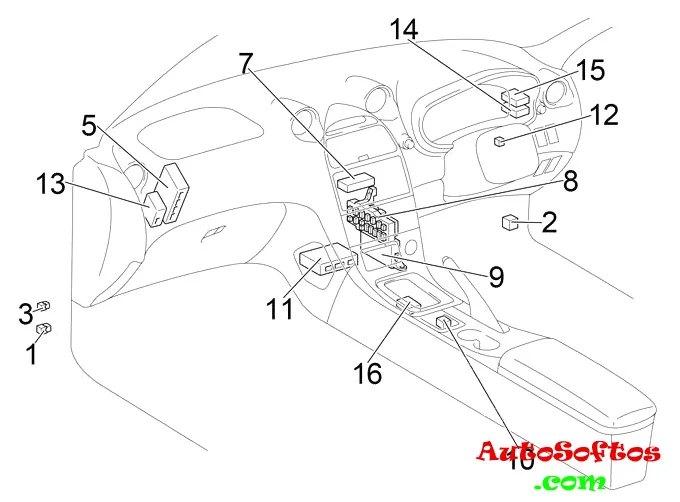

Правый руль
Описание
- Реле заднего противотуманного света
- Реле аварийной сигнализации и указателей поворота
- Реле переднего противотуманного света
- ’02-’05: Блок управления корректором света фар
- ’02-’05: Блок управления курсовой устойчивости
- ’99-’02 (LHD): Блок управления ABS
- Блок управления кондиционером
- Блок предохранителей
- Блок кузовной электроники (Body ECU)
- ’02-’05: Реле подогрева сидений
- Блок управления подушками безопасности
- Усилитель транспондера ключа
- ’02-’05 (Австралия): Блок управления корректором света фар
’99-’02 (RHD): Блок управления ABS - ’02-’05 (RHD): Блок управления корректором света фар
- ’02-’05 (Австралия): Блок управления круиз-контролем
- ’02-’05 (Австралия): Блок управления блокировкой селектора коробки передач
Блок предохранителей

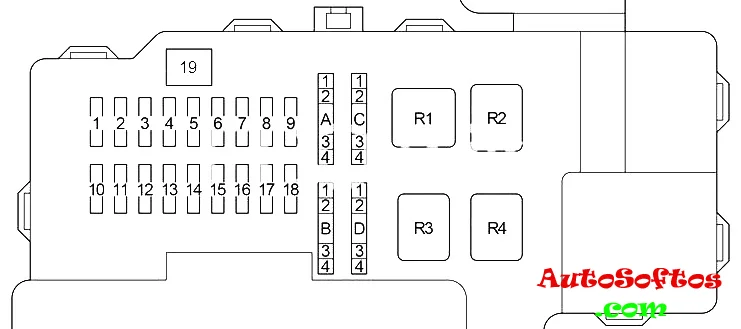

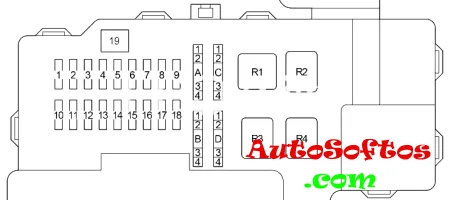

Схема
Обозначение
| 1. | 15A S/ROOF — Люк |
| 2. | 20A FL P/W — Стеклоподъемники |
| 3. | 10A STOP — Лампы стоп-сигнала, ABS, дополнительный стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блок управления автоматической коробкой передач, круиз-контроль |
| 4. | 7,5A SRS-IG — Подушки безопасности |
| 5. | 15A WASHER — Омыватель лобового стекла, омыватель заднего стекла |
| 6. | 15A RADIO — Аудио система |
| 7. | 7,5A TURN — Указатели поворота |
| 8. | 10A HTR — Кондиционер |
| 9. | 10A TAIL — Габаритный свет, подсветка панели приборов, освещение номерного знака |
| 10. | 15A CIG — Прикуриватель |
| 11. | 25A AM1 — Система запуска, предохранители: «CIG”, «ECU ACC”, «SRS−IG”, «WASHER”, «WIPER”, «BK/UP LP”, «TENS RDC”, «DEF RLY”, «BODY ECU−IG”, «TURN”, «HTR”, «WARNING”, «FAN RLY”, «ABS−IG”, «ECU−IG” |
| 12. | 20A DOOR — Центральный замок |
| 13. | 15A FR FOG — Передний противотуманный свет |
| 14. | 7,5A OBD — Диагностический разъем |
| 15. | 25A WIPER — Передний стеклоочиститель |
| 16. | 10A MIR HTR — Обогрев зеркал |
| 17. | 15A RR WIPER — Задний стеклоочиститель |
| 18. | 20A FR P/W — Стеклоподъемники |
| 19. | 30A DEF — Обогрев заднего стекла |
| A | |
| 1. | 7,5A MPX-B — Система дистанционного управления замками дверей |
| 2. | 7,5A RR FOG — Задний противотуманный свет |
| 3. | 7,5A DOME — Часы, освещение салона |
| 4. | 7,5A ECU-B — Кондиционер, комбинация приборов |
| B | |
| 1. | 5A WARNING — Система зарядки, комбинация приборов |
| 2. | 5A ECU-IG — Круиз-контроль |
| 3. | 5A ABS-IG — ABS |
| 4. | 5A FAN RLY — Вентилятор системы охлаждения двигателя |
| C | |
| 1. | 7,5A PANEL 1 — Освещение перчаточного ящика, подсветка панели приборов |
| 2. | 7,5A PANEL 2 — Передний противотуманный свет, подсветка комбинации приборов |
| 3. | 7,5A ECU-ACC — Часы, аудио система, блок управления зеркалами, антенна |
| 4. | — |
| D | |
| 1. | 5A BK/UP LP — Лампы заднего хода |
| 2. | 5A DEF RLY — Обогрев заднего стекла, обогрев зеркал |
| 3. | 5A BODY ECU-IG — Блок мультиплекс |
| 4. | 5A TENS RDC — Блок управления автоматической коробкой передач, блокировка селектора коробки передач, люк, антенна |
| Реле | |
| R1. | Зажигание (IG1) |
| R2. | Габаритный свет (TAIL) |
| R3. | Обогрев зеркал (MIR HTR) / отопитель |
| R4. | Обогрев заднего стекла (DEF) |

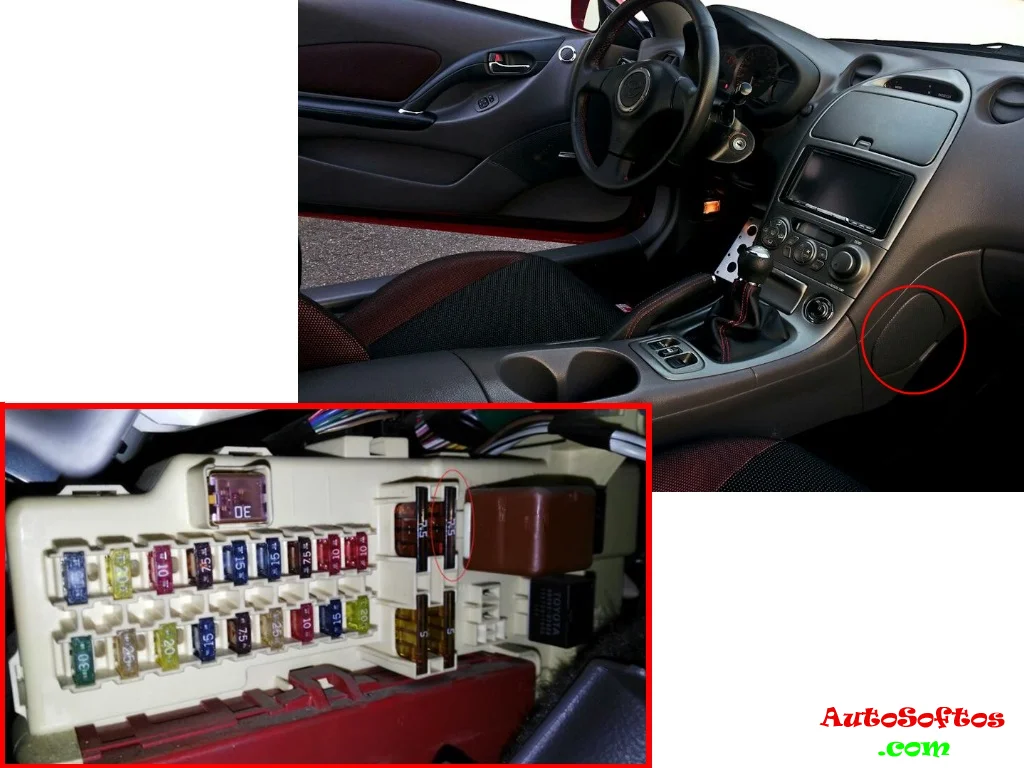

За прикуриватель отвечает предохранитель номер 10 на 15А.
Дополнительные элементы
- Реле люка
- Реле заднего стеклоочистителя
- Ресивер центрального замка

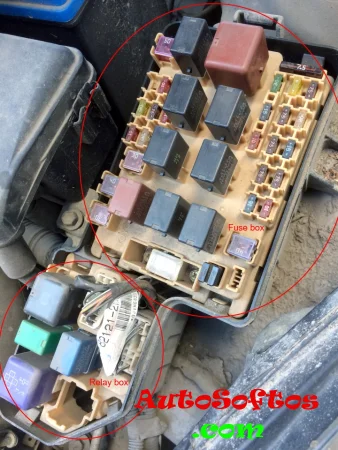

Блоки под капотом
Расположение

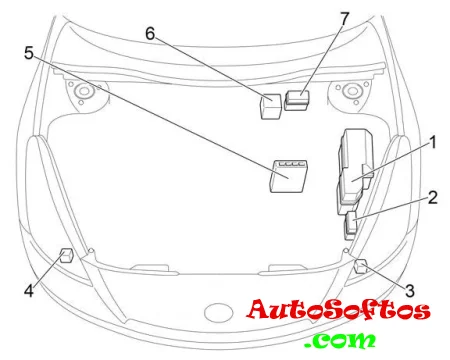

Общая схема расположения блоков под капотом
Назначение
- Блок предохранителей
- Блок реле №1
- ’02-’05: Реле воздушного насоса
- ’02-’05: Реле омывателей фар
- Блок управления двигателем (M/T) или блок управления двигателем и коробкой передач (A/T)
- ’02-’05: ABS & TRC & VSC (с VSC)
’02-’05: Блок управления курсовой устойчивости (без VSC) - ’02-’05: Блок реле №2
Блок предохранителей

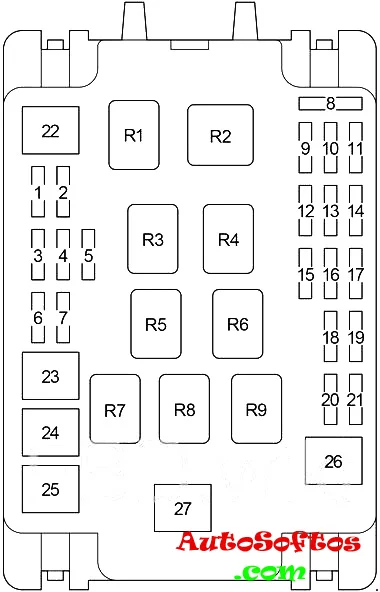

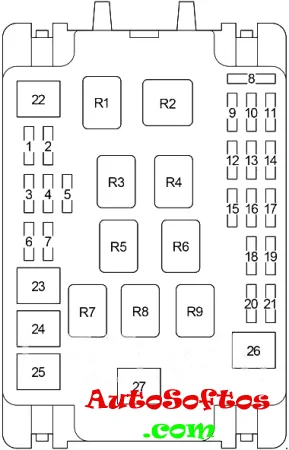

Схема
Расшифровка
| 1. | 20A S-HTR — ’02-’05: Подогрев сидений |
| 15A AUTO ANTENNA — США: Антенна | |
| 2. | 10A HEAD LH UPR — Дальний левый свет |
| 3. | 20A HEAD RH UPR — Дальний правый свет (HEAD RH UPR DRL NO.2) |
| 4. | 7,5A HEAD LVL — Дневные ходовые огни, корректор света фар |
| 7,5A DRL NO.3 — Дневные ходовые огни | |
| 5. | 10A HEAD RH LWR — ’99-’02: Ближний правый свет |
| 15A HEAD RH LWR — ’02-’05: Ближний правый свет | |
| 6. | 10A HEAD LH LWR — ’99-’02: Ближний левый свет |
| 15A HEAD LH LWR — ’02-’05: Ближний левый свет | |
| 7. | 25A ABS NO.2 — ABS |
| 8. | — |
| 9. | — |
| 10. | 10A HORN — Звуковой сигнал |
| 11. | 7,5A ALT-S — Система зарядки |
| 12. | — |
| 13. | 10A EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7,5A EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива | |
| 14. | 25A DCC — Предохранители: «RADIO”, «DOME”, «MPX−B”, «ECU−B” |
| 15. | — |
| 16. | 7,5A EFI NO.2 — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 10A EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива | |
| 17. | 20A EFI — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, предохранители: «EFI NO.1”, «EFI NO.2” |
| 15A EFI — Европа 2ZZ-GE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «EFI NO.1”, «EFI NO.2” | |
| 18. | 7,5A ST — Система запуска, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 19. | 7,5A AM2 — Система запуска |
| 20. | 15A IG2 — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21. | 15A HAZ — Аварийная сигнализация и указатели поворота |
| 10A HAZ — Австралия, США: Аварийная сигнализация и указатели поворота | |
| 22. | 50A HTR — Кондиционер /отопитель |
| 23. | 30A RDI — Вентилятор системы охлаждения двигателя |
| 24. | 40A ABS NO.1 — ’99-’02: ABS |
| 50A ABS NO.1 — ’02-’05: ABS | |
| 25. | 30A CDS — Вентилятор системы охлаждения двигателя |
| 26. | 40A MAIN — Система запуска, дневные ходовые огни, предохранитель: «ST” |
| 50A MAIN — Европа 2ZZ-GE: Система запуска, дневные ходовые огни, предохранитель: «ST” | |
| 27. | 120A ALT — Система охлаждения, вентилятор системы охлаждения двигателя, система запуска, обогрев заднего стекла, габаритный свет, предохранители: «ABS NO.1”, «ABS NO.2”, «HTR”, «FR P/W”, «FL P/W”, «DOOR”, «OBD”, «STOP”, «S/ROOF”, «MIR HTR”, «FR FOG”, «AM1” |
| Реле | |
| R1. | Звуковой сигнал |
| R2. | Фары (HEAD) |
| R3. | Топливный насос (C/OPN)) |
| R4. | Блок управления двигателем (EFI) |
| R5. | Вентилятор системы охлаждения двигателя (FAN NO.1) |
| R6. | Зажигание (IG2) |
| R7. | Вентилятор системы охлаждения двигателя (FAN NO.2) |
| R8. | Вентилятор системы охлаждения двигателя (FAN NO.3) |
| R9. | Реле компрессора кондиционера (MG/C) |
Отдел реле

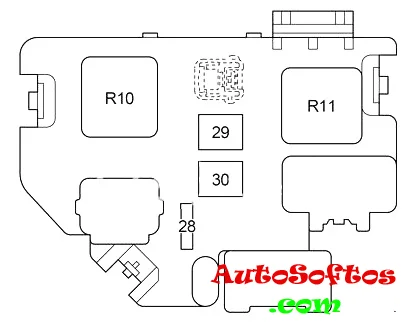

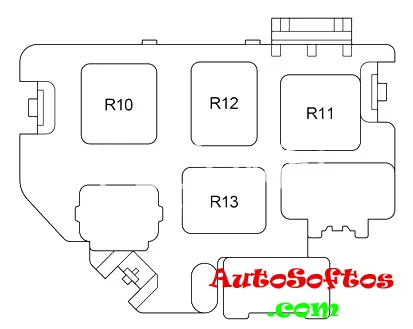

Схема
1999-2002
2002 — 2006
Описание
- 28 — 10A ETCS — Дроссельная заслонка
- 29 — 50A A-PMP — Воздушный насос
- 30 — 30/50A CLN H-LP — Омыватели фар
- R10 — Стартер (ST)
- R11 — Отопитель (HTR)
- R12 — ABS (ABS SOL)
- R13 — Мотор ABS (ABS MTR)
Блок реле 1

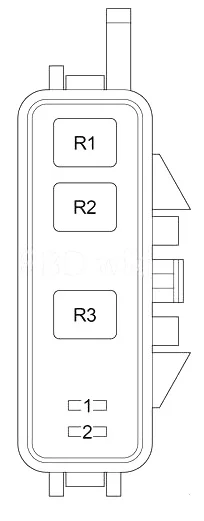

Схема
Обозначение
- 1 10А HEAD LH UPR — Дальний левый свет
- 2 10А HEAD RH UPR — Дальний правый свет, дневные ходовые огни
- R1 — Дневные ходовые огни
- R2 — Дневные ходовые огни
- R3 — Дневные ходовые огни (DRL NO.2 DIMMER)
Блок реле 2

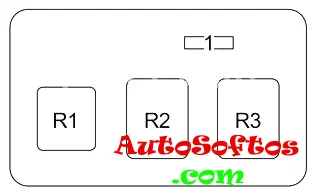

Схема
2002 — 2005
Расшифровка
- 1 10А — VSC
- R1 — VSC MTR
- R2 — MTR CUT
- R3 — VSC SOL
