Здесь вы найдёте информацию с расположением электронных блоков управления, описание предохранителей и реле Тойота Тундра со схемами блоков и фото примерами исполнения. Отметим предохранитель прикуривателя. Данный материал подойдёт и владельцам Toyota Sequoia, т. к. данные автомобиле построены на общей базе и имеют схожие схемы.
Блоки в салоне
Расположение

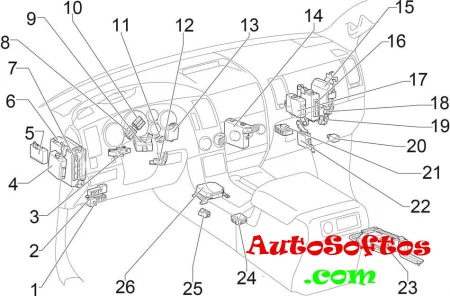

Общая схема расположения блоков
Назначение
- Распределительный блок (CAN LH №2)
- Распределительный блок (CAN LH №1)
- Блок управления системой регулировки наклона и высоты рулевой колонки
- Блок управления указателями поворота
- Блок управления системы контроля дистанции
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Распределительный блок №5
- Блок управления усилителем рулевого управления
- Распределительный блок №4
- Реле ламп заднего хода
- Усилитель транспондера ключа
- Блок управления транспондером ключа
- Усилитель кондиционера
- Блок управления полным приводом
- Блок управления дорожным просветом
- Блок управления источником питания
- Распределительный блок №3
- Распределительный блок №6
- Вспомогательное реле
- Распределительный блок (CAN RH)
- Блок управления системой контроля давления в шинах
- Аудио усилитель
- Блок блокировки селектора коробки передач
- Распределительный блок №7
- Центральный блок подушек безопасности
Блок предохранителей
В салоне основной блок предохранителей находится под панелью приборов.

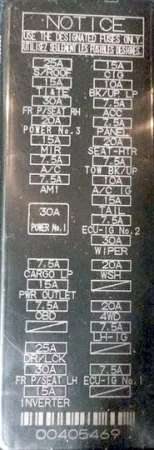

Схема с крышки блока
Описание
| INVERTER | 15A Инвертор |
| FR P/SEAT LH | 30A Водительское сиденье с электроприводом |
| DR/LCK | 25A Блок управления электрооборудованием кузова |
| POWER No.5 | 30A Электропривод двери багажного отделения |
| OBD | 7,5A Диагностический разъем |
| PWR OUTLET | 15A Розетка |
| — | — |
| AM1 | 7,5A Блокировка селектора коробки передач, система запуска, подогрев сидений |
| A/C | 7,5A Кондиционер |
| MIR | 15A Блок управления зеркалами, обогрев зеркал |
| POWER No.3 | 20A Стекло подъемники |
| FR P/SEAT RH | 30A Пассажирское сиденье с электроприводом |
| TI&TE | 15A Система регулировки наклона и высоты рулевой колонки |
| S/ROOF | 25A Люк |
| RR SEAT-HTR RH | 10A Подогрев сидений |
| ECU-IG No.1 | 7,5A ABS, VSC, блок управления электрооборудованием кузова, система помощи при парковке, водительское сиденье с электроприводом, система регулировки наклона и высоты рулевой колонки, блокировка селектора коробки передач, система контроля давления в шинах, разъем прицепа, розетка, люк, электропривод двери багажного отделения, омыватель фар, Blind Spot Monitor, дополнительный дисплей |
| AIR SUS IG | 20A Пневмо подвеска |
| LH-IG | 7,5A Лампы заднего хода, система зарядки, комбинация приборов, указатели поворота, кондиционер, подогрев сидений, обогрев заднего стекла |
| 4WD | 20A Полный привод |
| RR SEAT-HTR LH | 10A Подогрев сидений |
| WSH | 20A Омыватель стекла |
| WIPER | 30A Стеклоочиститель и омыватель |
| ECU-IG No.2 | 7,5A Блок управления электрооборудованием кузова, усилитель рулевого управления, блок сетевого шлюза |
| TAIL | 15A Габаритный свет, габаритный свет прицепа |
| A/C IG | 10A Кондиционер |
| — | — |
| SEAT-HTR | 20A Вентиляция и подогрев сидений |
| PANEL | 7,5A Подсветка панели приборов, освещение перчаточного ящика, подсветка пепельницы, дополнительный дисплей, аудио система, монитор заднего вида, навигация, развлекательная система для задних пассажиров, комбинация приборов, кондиционер, вентиляция и подогрев сидений, Blind Spot Monitor |
| ACC | 7,5A Дополнительный дисплей, аудиосистема, развлекательная система для задних пассажиров, монитор заднего вида, навигация, лампы заднего хода, лампы заднего хода (прицеп), розетка, зеркала с электроприводом, блок управления электрооборудованием кузова |
| BK/UP LP | 10A Лампы заднего хода, комбинация приборов |
| CIG | 15A Прикуриватель |
| POWER No.1 | 30A Стекло подъемники, стекло подъемник двери багажного отделения |
За работу прикуривателя отвечают предохранители CIG и PWR OUTLET на 15А.
Блоки под капотом
Расположение

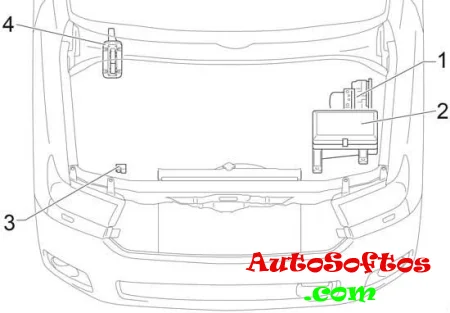

Общая схема расположения блоков
Обозначение
- Блок управления ABS
- Блок предохранителей
- Реле омывателя фар
- Блок управления двигателем
Блок предохранителей и реле

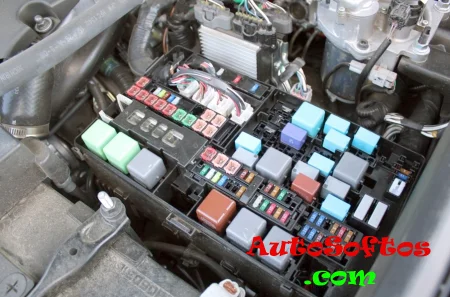

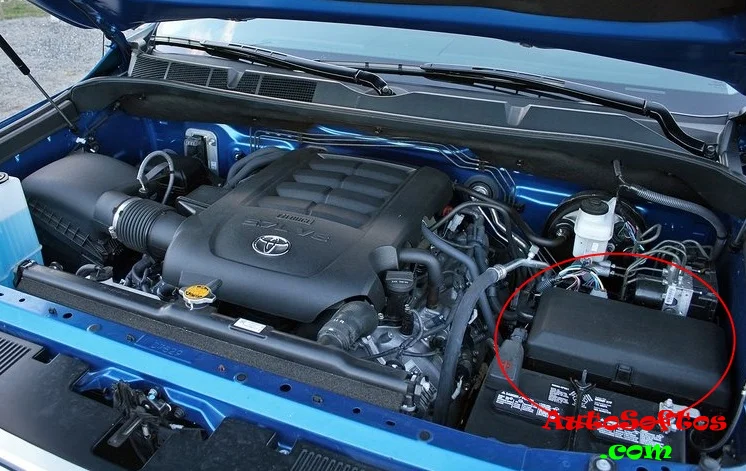

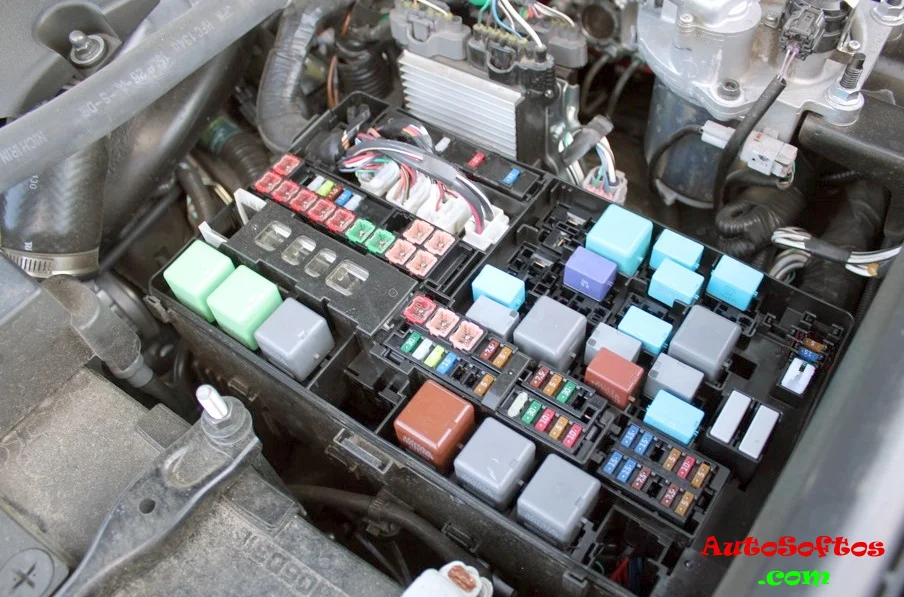

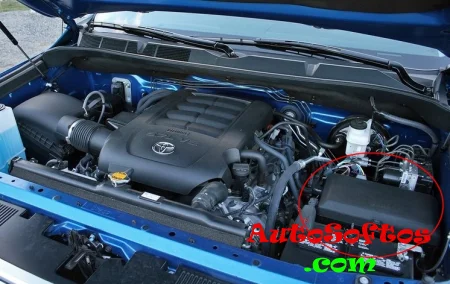

Под капотом блок предохранителей и реле находится рядом с аккумулятором и закрыт защитной крышкой.

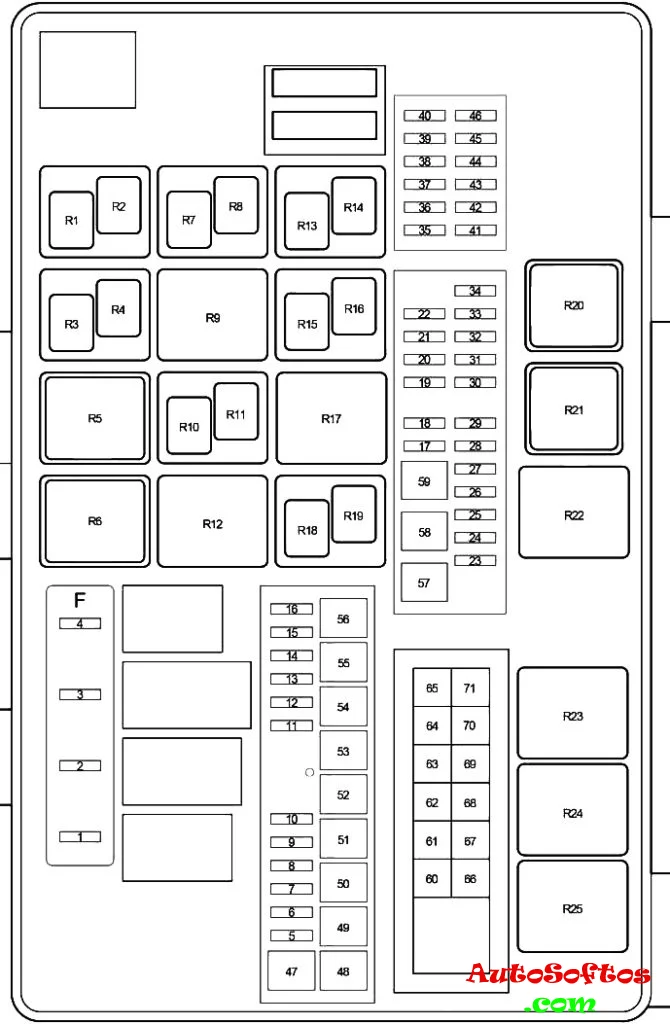

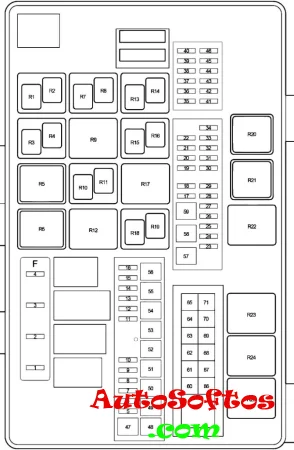

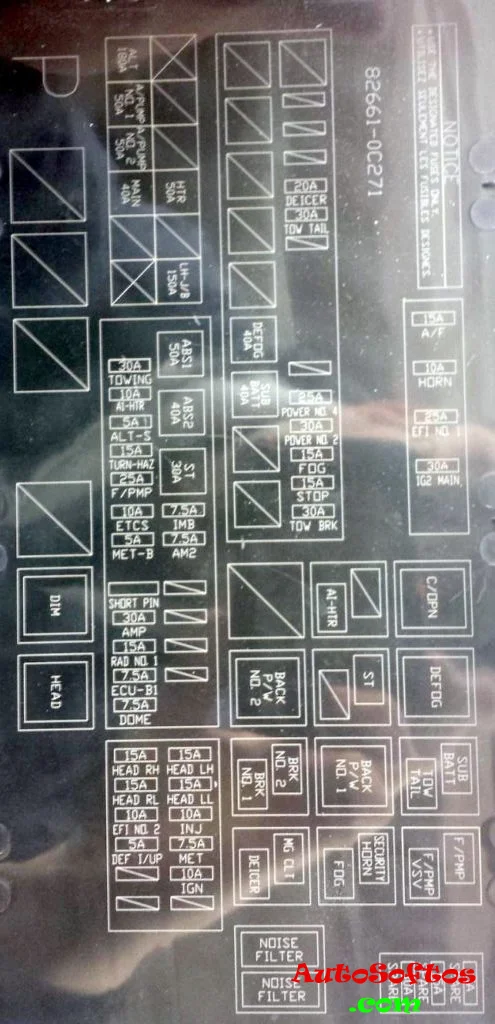

Схема с крышки блока
Схема
Расшифровка
| 1. | 15A A/F — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2. | 10A HORN — Звуковой сигнал |
| 3. | 25A EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 4. | 30A IG2 MAIN — Предохранители: «INJ», «MET», «IGN» |
| 5. | 30A L2 RR2 SEAT — Электропривод сидений 3-го ряда |
| 6. | 30A L1 RR2 SEAT — Электропривод сидений 3-го ряда |
| 7. | 25A CDS FAN — Вентилятор системы охлаждения |
| 8. | 20A DEICER — Обогрев зоны дворников |
| 9. | 30A TOW TAIL — Габаритный свет прицепа |
| 10. | 25A CDS FAN NO.2 — 2012-2017: Вентилятор системы охлаждения |
| 11. | 30A R2 RR2 SEAT — Электропривод сидений 3-го ряда |
| 12. | 30A R1 RR2 SEAT — Электропривод сидений 3-го ряда |
| 13. | 25A POWER NO.4 — Стеклоподъемники |
| 14. | 15A FOG — Передний противотуманный свет |
| 15. | 15A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, VSC, ABS, блокировка селектора коробки передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрооборудование прицепа |
| 16. | 30A TOW BRK — Управление тормозами прицепа |
| 17. | 7,5A IMB — Иммобилайзер |
| 18. | 7,5A AM2 — Система запуска |
| 19. | — |
| 20. | — |
| 21. | — |
| 22. | — |
| 23. | 30A TOWING — Электрооборудование прицепа |
| 24. | 10A AI-HTR — 2012-2017: Подогрев насоса вторичного воздуха |
| 25. | 5A ALT-S — Система зарядки |
| 26. | 15A TURN-HAZ — Указатели поворота, аварийная сигнализация, электрооборудование прицепа |
| 27. | 15A F/PMP — 2007-2011: Топливный насос |
| 25A F/PMP — 2012-2017: Топливный насос | |
| 28. | 10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система управления дроссельной заслонкой |
| 29. | 5A MET-B — Комбинация приборов |
| 30. | — |
| 31. | 30A AMP — Аудио система, развлекательная система для задних пассажиров, монитор заднего вида, навигация |
| 32. | 15A RAD NO.1 — Аудио система, развлекательная система для задних пассажиров, монитор заднего вида, навигация |
| 33. | 7,5A ECU-B1 — Блок управления электрооборудованием кузова, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, зеркало заднего вида в салоне, розетки, водительское сиденье с электроприводом, электропривод двери багажного отделения, система регулировки наклона и высоты рулевой колонки, блок сетевого шлюза |
| 34. | 7,5A DOME — Освещение салона, персональное освещение, освещение пространства для ног, освещение в дверях, дополнительный монитор, электропривод двери багажного отделения, электропривод сидений 3-го ряда, подсветка косметического зеркала, подсветка замка зажигания |
| 35. | 15A HEAD LH — Дальний левый свет |
| 36. | 15A HEAD LL — Ближний дальний свет |
| 37. | 10A Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 38. | 7,5A MET — Комбинация приборов |
| 39. | 10A IGN — Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, иммобилайзер, круиз-контроль, блок сетевого шлюза |
| 40. | — |
| 41. | 15A HEAD RH — Дальний правый свет |
| 42. | 15A HEAD RL — Ближний правый свет |
| 43. | 10A EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, диагностический насос топливной системы |
| 44. | 5A DEF I/UP — |
| 45. | 7,5A AIR SUS NO.2 — Пневмоподвеска |
| 46. | — |
| 47. | — |
| 48. | — |
| 49. | 50A AIR SUS NO.2 — Пневмоподвеска |
| 50. | 30A PBD — Электропривод двери багажного отделения |
| 51. | 40A RR HTR — Кондиционер |
| 52. | 30A H-LP CLN — Омыватель фар |
| 53. | 40A DEFOG — Обогрев заднего стекла |
| 54. | 40A SUB BATT — Разъем прицепа |
| 55. | — |
| 56. | — |
| 57. | 50A ABS, VSC |
| 58. | 40A ABS, VSC |
| 59. | 30A ST — Система запуска |
| 60. | — |
| 61. | — |
| 62. | — |
| 63. | 50A HTR — Кондиционер |
| 64. | — |
| 65. | 150A LH-J/B — Предохранители: «AM1», «TAIL», «PANEL», «ACC», «CIG», «LH-IG», «4WD», «ECU-IG NO.1», «BK/UP LP», «SEAT-HTR», «A/C IG», «ECU-IG NO.2», «WSH», «WIPER», «OBD», «A/C», «TI&TE», «FR P/SEAT RH», «MIR, DR/LCK», «FR P/SEAT LH», «CARGO LP», «PWR OUTLET», «POWER NO.1» |
| 66. | 180A ALT — Предохранители: «LH-J/B», «HTR», «SUB BATT», «TOW BRK», «STOP», «FOG», «TOW TAIL», «DEICER» |
| 140A ALT — Предохранители: «LH-J/B», «HTR», «SUB BATT», «TOW BRK», «STOP», «FOG», «TOW TAIL», «DEICER» | |
| 67. | 50A A/PUMP NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 68. | 50A Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 69. | 40A MAIN — Предохранители: «HEAD LL», «HEAD RL», «HEAD LH», «HEAD RH» |
| 70. | — |
| 71. | — |
| Реле | |
| R1. | F/PMP — Топливный насос |
| R2. | — |
| R3. | SUB BATT — Аккумуляторная батарея прицепа |
| R4. | TOW TAIL — Габаритный свет (прицеп) |
| R5. | DEFOG — Обогрев заднего стекла |
| R6. | AIR SUS — Пневмоподвеска |
| R7. | SECURITY HORN — Звуковой сигнал противоугонной системы |
| R8. | FOG — Противотуманный свет |
| R9. | — |
| R10. | ST — Стартер |
| R11. | C/OPN — Топливный насос (Circuit opening) |
| R12. | — |
| R13. | MG CLT — Муфта компрессора кондиционера |
| R14. | DEICER — Обогрев зоны дворников |
| R15. | BRK NO.2 — Лампы стоп сигнала |
| R16. | BRK NO.1 — Лампы стоп сигнала |
| R17. | — |
| R18. | RR WSH — Омыватель заднего стекла |
| R19. | CDS FAN — Вентилятор системы охлаждения |
| R20. | HEAD — Фары |
| R21. | DIM — Диммер |
| R22. | — |
| R23. | — |
| R24. | — |
| R25. | — |
