Бмв е90 (BMW E90, E91, E92, E93) расположения предохранителей и блоков реле

  • Разместил: klays067;
  • Прочитано: 1 170;
  • Дата: 16-04-2022, 00:48;
  • Сообщить о ошибке


На разных моделях, список расположения предохранителей может немного отличаться, мы представляем схемы самых распространенных модификаций BMW 3-series.

Блок предохранителей бмв е90

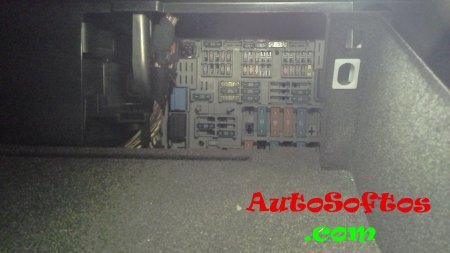

Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку.

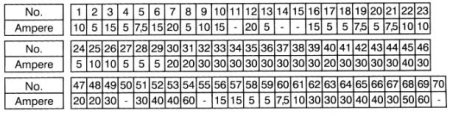

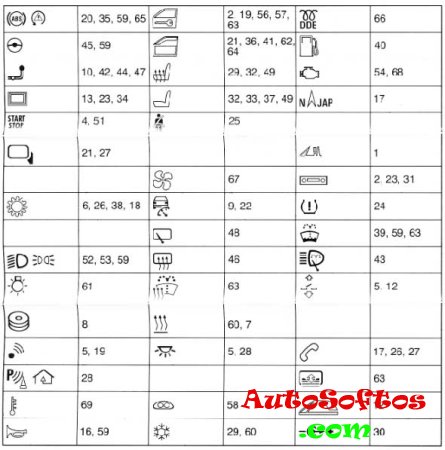

На обратной стороне защитной крышке должна находится брошюра с Вашим расположением предохранителей и реле. Выглядит она примерно так.

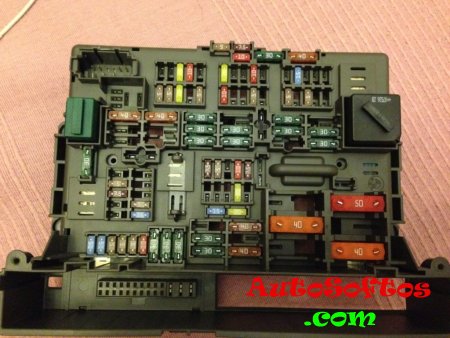

Реальное фото блока

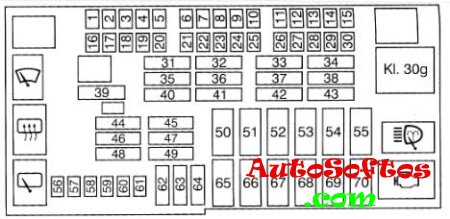

Вариант 1





1 Реле электродвигателя очистителя лобового стекла
2 Реле обогревателя заднего стекла
3 Реле очистителя заднего стекла
4
5 Реле насоса омывателя фар
6 Реле насоса системы подачи воздуха на выпуск
F1 (15А) ^08/05: Электронный блок управления КПП
F2 (5A) Блок управления выбором антенны
F3 —
F4 (5A) Блок управления замком зажигания
F5 (7,5A)
F6 (15A) Электронный блок управления КПП
F7 (20A) Блок управления дополнительным отопителем
F8 (5A)
F9 (10A) Блок управления поддержанием дистанции(круиз-контроль)
F10 (15A) Блок управления механизмом складывания буксировочного устройства
F11 (10А) Аудиосистема
F12 (20A)
F13 (5A)
F14 —
F15 —
F16 (15A) Звуковые сигналы
F17 —
F18 (5A) CD-чейнджер
F19 (7,5A)
F20 (5A)
F21 (7,5A)
F22 (10A) Блок управления поддержанием дистанции (круиз-контроль)
F23 (10A)
F24 (5A) Блок управления системы контроля давления в шинах
F25 (10A)
F26 (10A) Телематика бмв е90
F27 (5A)
F28 (5A)
F29 (5A)
F30 (20A) Предохранитель прикуривателя BMW 3 E90
F31 (30A) 08/05: Система ABS
F32 (30A)
F33 (30А) Электропривод передних сидений
F34 (30А) Усилитель выходного сигнала аудиосистемы
F35 (20А) 08/05: Управление двигателем
F36 (30А)
F37 (30А) Электропривод передних сидений
F38 (30А)
F39 (30А) Очиститель лобового стекла
F40 (20А)
F41 (30А)
F42 (30А)
F43 (30А) Омыватели фар
F44 (30А) Блок управления электрооборудованием прицепа
F45 (20А)
F46 (30А) Обогреватель заднего стекла
F47 (20А)
F48 —
F49 (30А) Подогреватель передних сидений
F50 (40А)
F51 (50А) Блок управления замком зажигания
F52 (50А)
F53 (50А)
F54 (60А) Управление двигателем
F55 —
F56 (15А) Центральный замок бмв е90
F57 (15А) Центральный замок
F58 (5А)
F59 (5А) Блок управления электрооборудованием рулевой колонки
F60 (7,5А) Электронный блок управления кондиционером
F61 (10А)
F62 (30А) Электропривод задних стеклоподъемников
F63 (30А)
F64 (30А) Электропривод задних стеклоподъемников
F65 (40А) Систeмa ABS
F66 (50А)
F67 (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя
F68 —
F69 (50А) Электродвигатель вентилятора системы охлаждения
F70 —

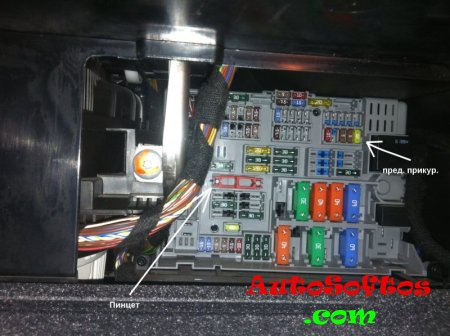

Отдельно выделим предохранитель прикуривателя.

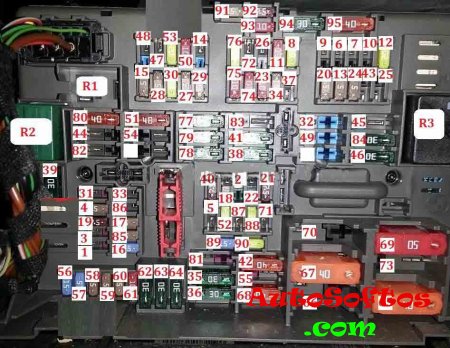

Вариант 2


(рестайлинговая модель)



Обозначение


1 Реле очистителя заднего стекла
2 Реле электродвигателя очистителя лобового стекла
3
F1 (10A) Блок управления приводом дуги безопасности
F2 (5A)
F3 —
F4 (5A) Блок управления замком зажигания
F5 (20A) Топливный насос
F6 (15А) 08/07: Электронный блок управления КПП
F7 (20A) Блок управления дополнительным отопителем
F8 (20A) Усилитель выходного сигнала аудиосистемы
F9 (10A) Блок управления поддержанием дистанции (круиз-контроль)
F10 (15A) Блок управления механизмом складывания буксировочного устройства
F11 (10A) ^08/07 Аудиосистема
F12 (20A)
F13 (5A) Блок управления системы контроля давления в шинах
F14 —
F15 (5A) Датчик чистоты воздуха (система кондиционирования)
F16 (15A) ^08/07 Звуковые сигналы
F17 (10A)
F18 (5A) Блок управления выбором антенны
F19 (7,5А) Противоугонная система
F20 (5A)
F21 (7,5A)
F22 (10A) Блок управления поддержанием дистанции(круиз-контроль)
F23 (10A)
F24 (5A) Блок управления системы контроля давления в шинах
F25 (10A) Блок контроля ремней безопасности
F26 (10А) Тематика
F27 (5A)
F28 (5A)
F29 (5A) Подогреватель сидений
F30 (20A) Прикуриватель
F31 (20A) Мультимедийный блок управления
F32 (30A) Блок управления электроприводом левого переднего сиденья
F33 (5A)
F34 (5A) CD-чейнджер
F35 (30A) Система ABS
F36 (30A)
F37 (10A)
F38 (30A)
F39 (30A)
F40 (7.5A)
F41 (30A)
F42 (40A)
F43 (30A) Омыватели фар
F44 (30A) Блок управления электрооборудованием прицепа
F45 (40A)
F46 (30A) Обогреватель заднего стекла
F47 (20A) Разъем электрооборудования прицепа
F48 —
F49 (30А) 08/07:Блок управления электроприводом правого переднего сиденья
F50 (10A) Электронный блок управления двигателем
F51 (50A) Блок управления замком зажигания
F52 (20A)
F53 (20A)
F54 (30А) Блок управления электрооборудованием прицепа
F55 —
F56 (15A) Центральный замок
F57 (15A) Центральный замок
F58 (5A)
F59 (5A) Блок управления электрооборудованием рулевой колонки
F60 (7,5А) Электронный Блок управления кондиционером
F61 (10A)
F62 (30A) Электропривод задних стеклоподъемников
F63 (30A)
F64 (30A) Электропривод задних стеклоподъемников
F65 (40A) Система ABS
F66 (50A)
F67 (30А) Блок управления электродвигателем вентилятора кондиционера/отопителя
F68 (40A)
F69 (50A) Электродвигатель вентилятора системы охлаждения
F70 —
F71 (20А )Разъем электрооборудования прицепа
F72 —
F73 —
F74 (10A)
F75 (10A)
F76 (20A/30A)
F77 (30A)
F78 (30A)
F79 (30A)
F80 —
F81 (30A) Блок управления электрооборудованием прицепа
F82 —
F83 —
F84 (30A) Омыватели фар
F85 —
F86 —
F87 —
F88 (20A)^08/07:Управление двигателем
F89 Запасной
F90 Запасной
F91 Запасной
F92 Запасной
F93 Запасной
F94 Запасной
F95 Запасной

За прикуриватель отвечает предохранитель номер 30 на 20А.
