Бмв е60 предохранители

  • Разместил: klays067;
  • Прочитано: 22 856;
  • Дата: 27-06-2021, 03:17;
  • Сообщить о ошибке


BMW 5 series E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.




Общая схема элементов блока


Бмв е60 предохранители


Описание



1 Электронный блок управления двигателем
2 —
3 Реле блока управления высотой подъема клапана
4 Реле обогревателя системы вентиляции картера
5 Реле электродвигателя очистителя лобового стекла
6 Реле насоса системы подачи воздуха навыпуск
7 Реле системы управления двигателем
F1 (30А) Управление двигателем
F2 (30А) Управление двигателем
F3 (20А)
F4 (30А)
F5 (30А) Управление двигателем
F6 (10А) Управление двигателем
F7 (40А) Управление двигателем
F8 (30А)
F10 (5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е60

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

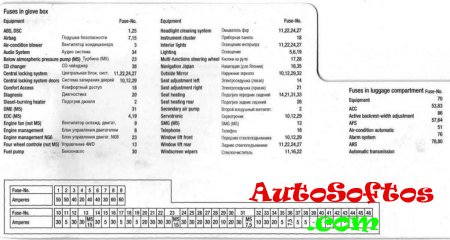

Слева вверху должна располагаться брошюра с точным описанием предохранителей.




Подробное обозначение (нумерация с лева на право, одни из вариантов)



F1 (50А) Электронный блок управления ABS
F2 (60А)
F3 (40А) Резистор электродвигателя вентилятора отопителя
F4 —
F5 (50А) Блок управления освещением
F6 (50А) Блок управления освещением
F7 (50А)
F8 (60А)
F9 (60А)
F10 (30А)
F11 (5А)
F12 (30А)
F13 (30А) Блок управления раздаточной коробкой
F14 (30А) Электропривод сиденья
F15 (5А)
F16 (30А) Реле электродвигателя очистителя лобового стекла
F17 (5А) Блок управления электрооборудованием рулевой колонки
F18 (30А)
F19 —
F20 (20А) Дополнительный отопитель
F21 (30А) Электропривод сиденья
F22 (30А)
F23 —
F24 (30А)
F25 (30А) Электронный блок управления ABS
F26 (20А) —
F27 (30А)
F28 (20А) Блок управления электрооборудованием рулевой колонки
F29 (10А)
F30 (20А) Топливный насос
F31 (30А) Электропривод сиденья
F32 (10А)
F33 (30А) Электропривод сиденья
F34 (20А) Мультимедийный блок управления
F35 (5А) Система навигации
F36 (7,5А)
F37 (5А) Телефон
F38 (5А) CD-чейнджер
F39 —
F40 (10А) DVD-чейнджер
F41 (7,5А) Блок управления комбинацией приборов
F42 —
F43 —
F44 —
F45 —
F46 —

Второй вариант

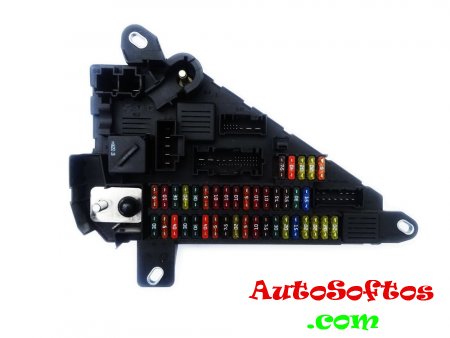

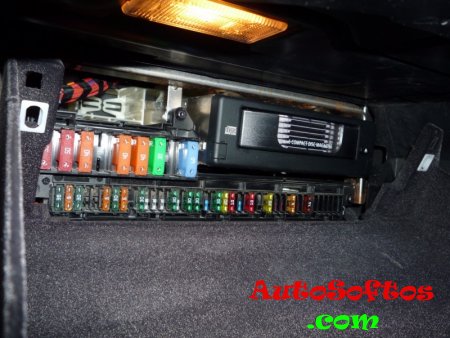

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

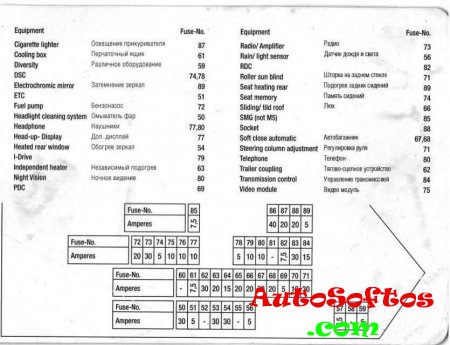

Оригинальное описание выглядит так.




Таблица с расшифровкой



Реле контроля силы тока аккумуляторной батареи
50 30А насос омывателя фар
51 5А
52 40А Реле компрессора активной подвески
53 30А Электропривод передних сидений
54 40А Обогреватель заднего стекла
55 40А Блок управления приводом открывания/ закрывания задней двери
56 5А Датчик дождя/ солнечного света
57 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58 20А Очиститель заднего стекла
59 5А Усилитель сигнала антенны
60 —
61 7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62 30А Блок управления электрооборудованием прицепа
63 20А Дополнительный отопитель
64 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65 —
66 20А Блок управления электроприводом люка
67 10А
68 5А
69 5А Блок управления системой парковки
70 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71 30А Многофункциональный переключатель в сборе
72 20А 8цил. бензин: Реле топливного насоса
73 30А 09/07: Усилитель выходного сигнала аудиосистемы
74 10А
75 10А
76 10А
77 10А Главный дисплей
78 5А
79 10А
80 10А
81 7,5А
82 7,5А Блок управления системы контроля давления в шинах
83 30А Электропривод передних сидений
84 15А
85 7,5А
86 40А Усилитель рулевого управления
87 20А Предохранитель прикуривателя (после 09-2005)
88 20А
89 5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

F92 (100А) — дополнительный электрический отопитель;
F90 (200А) — блок предохранителей расположенного в приборной панели.
