Предохранители BMW е46 и блоки реле с описанием и расположением

  • Разместил: klays067;
  • Прочитано: 1 352;
  • Дата: 26-06-2021, 22:07;
  • Сообщить о ошибке


В данной публикации вы можете ознакомится с местами расположения блоков реле и предохранителей бмв е46 3 серии с описанием схем на русском языке. Седан BMW E46 — четвёртое поколение третьей серии бмв и выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году.

Блоки управления
Схема расположения всех электронных блоков управления




Назначение элементов



1 Реле электромагнитной муфты компрессора кондиционера – за приборной панелью, справа
2 Электронным блок управления кондиционером
3 Датчик солнечного света (система кондиционирования)
4 Усилитель сигнала антенны – задняя стойка
5 Усилитель сигнала антенны – левая часть багажного отделения — Кабриолет
6 Усилитель сигнала антенны -под задним спойлером -универсал
7 Боковой датчик удара- со стороны водителя, под сиденьем (под ковриком)
8 Боковой датчик удара — со стороны пассажира, под сиденьем (под ковриком)
9 Датчик наклона автомобиля (противоугонная система) – правая часть багажного отделения
10 Звуковой сигнал противоугонной системы — резонатор системы впуска
11 Блок управления противоугонной системой (с контролем изменения объема)- потолочная панель
12 Выключатель противоугонной системы, капот- моторный отсек, правая задняя часть – в монтажном блоке
13 Усилитель выходного сигнала аудиосистемы — за задней левой отделочной панелью — Кабриолет
14 Усилитель выходного сигнала аудиосистемы — левая часть багажного отделения
15 Блок управления дополнительным отопителем
16 Аккумуляторная батарея — моторный отсек, задняя правая часть -4цил. двигатели
17 Аккумуляторная батарея — правая часть багажного отделения -6цил. двигатели/ Дизель
18 Выключатель открывания крышки багажника /задней двери — левая нижняя защитная панель
19 Реле электродвигателя привода крышки отсека складывающейся крыши -за приборной панелью, справа
20 Блок управления складыванием крыши –за задней левой отделочной панелью
21 Реле привода складывающейся крыши – левая часть багажного отделения
22 Диагностический разъем (DLC)
23 Диагностический разъем (DLC) — за приборной панелью, около рулевой колонки (05/00^)
24 Блок управления зеркалом заднего вида, со стороны водителя
25 Блок управления зеркалом заднего вида, со стороны пассажира
26 Блок управления складыванием зеркал- за вещевым ящиком
27 Блок предохранителей/ реле, моторный отсек- в монтажном блоке
28 Блок предохранителей/ реле, приборная панель 1 –в вещевом ящике
29 Блок предохранителей/ реле, приборная панель2 — за вещевым ящиком
30 Блок предохранителей реле, приборная панель 3 — за вещевым ящиком
31 Блок управления омывателем фар- за приборной панелью, справа
32 Реле обогревателя заднего стекла — правая часть багажного отделения, спереди
33 Реле 1 обогревателя заднего стекла- за задней правой отделочной панелью — Кабриолет
34 Реле 2 обогревателя заднего стекла — за задней правой отделочной панелью — Кабриолет
35 Реле вентилятора отопителя — за центральной консолью
36 Звуковой сигнал 1
37 Звуковой сигнал 2
38 Электронный блок управления иммобилайзером – около рулевой колонки
39 Кольцевая антенна иммобилайзера -возле замка зажигания
40 Блок управления комбинацией приборов- за приборной панелью
41 Блок управления освещением — функции: Реле аварийной сигнализации, выключатель освещения, реле указателей, реостат подсветки комбинации приборов
42 Многофункциональный переключатель в сборе
43 Многофункциональный блок управления — за вещевым ящиком — функции: Противоугонная система, зеркало заднего вида с авто затемнением, аудиосистема, центральный замок, электропривод стеклоподъемников, лампы аварийной сигнализации, лампы освещения салона, электронный блок управления SRS, задние габариты, секвентальная МКПП, очиститель /омыватель лобового стекла
44 Блок управления навигационной системы – левая часть багажного отделения
45 Антенна навигационной системы -за комбинацией приборов
46 Блок правления системы парковки- правая часть багажного отделения
47 Зуммер системы парковки- левое переднее пространство для ног
48 Датчик дождя
49 Дополнительные предохранители- багажное отделение- на чашке подвески
50 Блок управления электроприводом сиденья – под сиденьем, со стороны водителя
51 Блок управления электроприводом сиденья — под сиденьем, со стороны пассажира
52 Реле насоса системы подачи воздуха на выпуск- за правой частью приборной панели
53 Блок управления электроприводом люка — потолочная панель
54 Блок управления системы SRS — под ковриком
55 Датчик высоты положения кузова(передний),корректор фар -колесная арка переднего правого колеса
56 Датчик высоты положения кузова (задний), корректор фар- колесная арка заднего правого колеса
57 Блок управления интерфейсом телефона -под центральной консолью, сзади
58 Блок управления электро оборудованием прицепа — правая часть багажного отделения
59 Электронный блок управления КПП — моторный отсек — в монтажном блоке
60 Блок управления системы контроля за давлением в шинах — за вещевым ящиком
61 Датчик скорости автомобиля — датчик частоты вращения правого заднего колеса
62 Датчик температуры форсунки омывателя лобового стекла — под днищем (спереди)

Блок предохранителей в салоне бмв е46



Он находится в вещевом ящике (бардачке) перед передним пассажиром. Для доступа открути соответствующие винты.

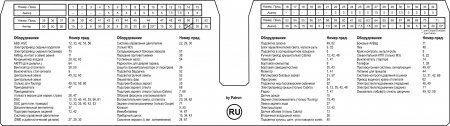

Снизу должна находится документация с точным описанием расположения Ваших предохранителей. Примерно вот такая:


Подробное описание схемы



1 —
2 —
3 —
4 —
5 (5A) Реле звукового сигнала
6 (5A) Лампы подсветки косметических зеркалец, блок управления приводом складывающейся крыши
7 (5A)Выключатель привода складывающейся крыши, блок управления навигационной системы, усилитель выходного сигнала аудиосистемы, многофункциональный дисплей, телефон, аудиосистема
F8 (5A) Секвентальная механическая КПП- M3
9 (5A) Управление на рулевом колесе — система поддержания скорости, выключатель стоп-сигналов (датчик положения педали тормоза), многофункциональный блок управления, выключатель освещения, датчик положения педали сцепления
10 (5A) Комбинация приборов
11 (5A) Электронный блокуправления SRS, электропривод сидений, система предупреждения о непристегнутом ремне
безопасности

12 (7,5A) Многофункциональный переключатель в сборе
13 (7,5A) Блок управления приводом дуги безопасности
14 (5A)Электронный блок управления иммобилайзером, выключатель блокировки переключения АКПП
15 Датчик дождя, очиститель/ омыватель заднего стекла
16 —
17 —
18 —
19 —
20 —
21 —
22 (5A) Секвентальная механическая КПП- M3
23 (5A) Электродвигатель насоса системы охлаждения — Дизель
24 (5A) Внутреннее зеркало заднего вида с авто затемнением, блок управления системы парковки
25 (5A) Электропривод зеркала заднего вида на двери(со стороны пассажира), выключатель по температуре(обогрев форсунок омывателя лобового стекла)
26 (5A) Система дистанционного управления воротами гаража
27 (10A) Реле фонаря(ей) заднего хода, датчик включенной передачи КПП
28 (5А) Электронный блок управления кондиционером, реле электромагнитной муфты компрессора кондиционера
29 (5А) Электронный блок управления двигателем, реле катушки зажигания
30 (7,5А) Генератор, датчик уровня моторного масла, диагностический разъем -16-контактный
31 (5A) Блок управления системы контроля давления в шинах
32 (5А) Выключатель освещения, блок управления фарой -левый(ксеноновые фары), блок управления фарой — правый (ксеноновые фары)
33 (5А) Многофункциональный переключатель, электронный блок управления ABS- с ASC, датчик положения рулевого колеса
34 (5A) Комбинация приборов
35 (50А) Реле электродвигателя привода складываемой крыши
36 (50А) Реле насоса системы подачи воздуха на выпуск
37 (50А) Электродвигатель вентилятора системы охлаждения
38 (10А/15А) Реле противотуманных фар
39 (5А)Телефон, синтезатор голоса
40 (5А) Лампа подсветки селектора КПП, датчик положения рулевого колеса — DSC
41 (30А) Многофункциональный дисплей, усилитель выходного сигнала аудиосистемы, CD-чейнджер, аудиосистема, блок управления навигационной системы
42 (30А) Многофункциональный переключатель в сборе
43 (5А) Комбинация приборов
44 (20А) Разъем электрооборудования прицепа
45 (20А) Очиститель/омыватель заднего стекла
46 (20А/30А) Блок управления приводом складывающейся крыши, блок управления люком, реле электродвигателя привода крышки отсека складывающейся крыши
47 (20А) Предохранитель прикуривателя bmw 3 e46 — передний, разъем подключения дополнительного оборудования
48 (30А) Многофункциональный блок управления
49 (5А) Многофункциональный блок управления, усилитель выходного сигнала аудиосистемы
50 (40А) Выключатель электродвигателя вентилятора кондиционера/отопителя
51 (30А) Блок управления омывателями фар
52 (30А) Многофункциональный блок управления
53 (30А) Электронный блок управления ABS
54 (15А/20А) Реле топливного насоса
55 (15А) Реле звукового сигнала
56 (30А) Электронный блок управления ABS
57 (5А) Блок управления складыванием зеркал, блок управления приводом зеркала заднего вида на двери (со стороны водителя),блок управления приводом зеркала заднего вида на двери(со стороны пассажира)
58 (7,5А) Реле электропривода задней двери
59 (30А) Реле электродвигателя очистителя лобового стекла
60 (25А) Многофункциональный блок управления
61 (30А) Электронный блок управления ДBS- системой DSC
62 (7,5А) Клапан регулятора охлаждающей жидкости в отопителе
63 (7,5А) Реле электромагнитной муфты компрессора кондиционера
64 (20А) Блок управления дополнительным отопителем
65 (30А) Блок переключателей регулировки сиденья водителя
66 —
67 (5А) Электронный блок управления иммобилайзером, внутреннее зеркало заднего вида с авто затемнением, блок управления противоугонной системы (с контролем изменения объема), датчик наклона автомобиля (противоугонная система), звуковой сигнал противоугонной системы
68 (30A) Реле обогревателя заднего стекла
69 (5A) Блок управления системы контроля давления в шинах
70 (30A)Блок переключателей регулировки сиденья пассажира
71 (10A/30A) Многофункциональный блок управления

За прикуриватель отвечает предохранитель номер 47 на 20А.



Так же за вещевым ящиком располагаются следующие реле:

1 — реле топливного насоса , 2 — резервное, 3 — реле противотуманных фар, 4 — реле звукового сигнала.

Так же рядом находится еще один блок с предохранителями.
Предохранители BMW е46 и блоки реле с описанием и расположением


Расшифровка элементов



F101 (50A) Электродвигатель вентилятора системы охлаждения
F102 (80A) Реле системы управления двигателем, электронный блок управления двигателем, электронный блок управления КПП, блок предохранителей/реле- левая задняя часть моторного отсека ^5)
F103 —
F104 (100A) Блок управления свечами накаливания
F105 (50A) Выключатель стартера, диагностический разъем -20-контактный
F106 (50A) Выключатель стартера, выключатель освещения
F107 (50A) Выключатель освещения, блок управления электрооборудованием прицепа
Блок предохранителей и реле в моторном отсеке BMW E46

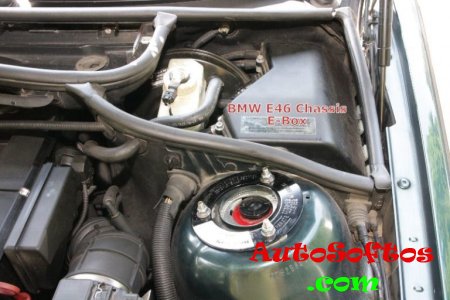

Находится данный блок в задней части подкапотного пространства, около дворников.


Схема




Таблица с обозначением элементов



1 Электронный блок управления двигателем
2 Электронный блок управления КПП
3 Реле электродвигателя очистителя лобового стекла
4 Реле системы управления двигателем — бензин
5 Реле системы управления двигателем — Diesel
6 Реле фонарей заднего хода
F1 (30A) Катушки зажигания — 320iсMS43/ 325i/330i
F2 (30A) Электронный блок управления двигателем, реле фонаря(ей) заднего хода, электронный блок управления КПП- 316i/318i
F3 (20A) Датчик расхода воздуха, датчик положения коленчатого вала, реле фонаря(ей) заднего хода, термостат системы охлаждения, датчик 1 положения распределительного вала, датчик 2 положения распределительного вала — 320i/325i/330i
F4 (30A) Реле топливного насоса, реле насоса системы подачи воздуха на выпуск, реле электромагнитной муфты компрессора кондиционера — 316i/318i/330i
F5 (30A) Реле катушек зажигания — 316i/318i/320i/ 323i/328i
Отдельные реле и предохранители могут устанавливаться вне данных блоков. Например: Реле топливного насоса и Реле обогрева заднего стекла
