Предохранители BMW е38 и блоки реле с описанием и расположением всех элементов

  • Разместил: klays067;
  • Прочитано: 2 371;
  • Дата: 26-06-2021, 01:12;
  • Сообщить о ошибке


1 — Блок предохранителей под капотом BMW e38
2 — Блок с реле в салоне автомобиля
3 — Блок с предохранителями и реле в багажнике BMW e38

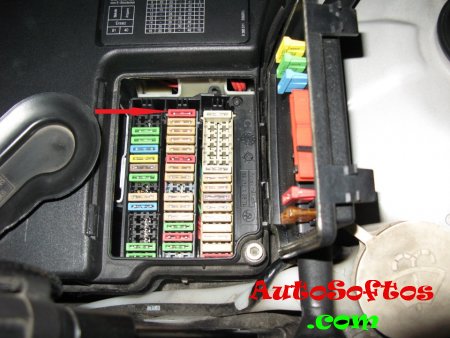

Блок предохранителей под капотом BMW e38




Там же (на пластиковой коробке) нанесена актуальная информация о предохранителях для вашей модели бмв. Мы же представляем общую информацию, которая может отличатся и зависит от комплектации и года выпуска.

Таблица с описаем:
-/- цепь АМПЕРЫ


1
2
3 Стеклоочистители 30
4 Очиститель фар + омыватель ветрового стекла 30
5 Сигнал 15
6 Интерьер + ходовые огни огни + омыватель ветрового стекла 20
7 Кондиционирование 7,5
8 Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна 30
9 Вспомогательный вентилятор 20
10 Автоматическое управление стабильностью 25
11 Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя 15
12 Регулировка рулевой колонки 15
13 (-) (–)
14 (-) (–)
15 Регулировка сиденья водителя + рулевой колонки 30
16 Подогрев пассажирского сидения + солнцезащитная шторка 30
17 (-) 10
18 (-) 5
19 (-) 5
20 Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя 5
21 Открывание для гаражных ворот + Накладные расходы [Jpn] 5
22 Управление двигателем 10
23 Щиток приборной панели + модуль света 5
24 Управление двигателем 5
25 (-) (–)
26 Сигнал + Приборная панель + модуль света 5
27 Многофункциональный информационный дисплей 5
28 Радиоуправление + Стеклоочистители 5
29 Центральная система блокировки + Подъемник для окна 30
30 Нагревательные шайбы + подогрев ветрового стекла [w / 20] 10
31 Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон 30
32 Дополнительный вентилятор кондиционера 30
33 ABS 25
34 Вспомогательный вентилятор 30
35 (-) (–)
36 Обогрев рулевого колеса 10
37 (-) (–)
38 Вспомогательный вентилятор 5
39 Подогрев сидений 15
40 (-) 5
41 Щиток приборной панели + модуль света 5
42 розетка зарядного устройства (прикуриватель) 7,5
43 Подушка безопасности 5
44 Иммобилизация 5
45 Подушка безопасности 5
46 Встроенный монитор + Радио + Телефон 5
47 Многофункциональное рулевое колесо + многофункциональный информационный дисплей 5
48 Регулировка заднего сиденья + Сдвигаемая шторка 10

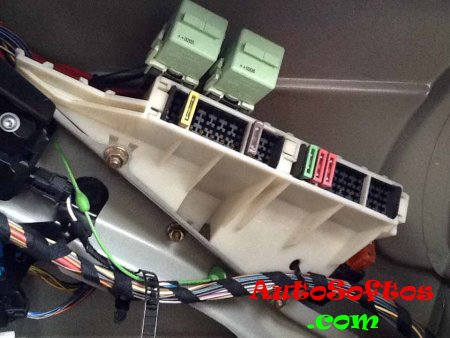

Блок с реле в салоне автомобиля




Блок с реле в салоне автомобиля
Он располагается за вещевым ящик. Тут расположены реле вентилятора, компрессора и прочие элементы.

Блок с предохранителями и реле в багажнике




-/- (АМПЕРЫ) цепь


Реле независимого отопителя
Реле основных цепей зажигания
Реле топливного насоса
Реле обогревателя заднего стекла
49 (15А) Система независимой вентиляции
50 (15А) Независимый отопитель
51 (20А) Люк
52 (30А) Предохранитель прикуривателя бмв е38
53 (20А) Электропривод заднего сиденья
54 —
55 (7,5А) Очистители лобового стекла, усилитель рулевого управления
56 (15А) Противоугонная система
57 (15А) Топливный насос
58 (5А) Противоугонная система, центральный замок
59 (30А) Обогреватель заднего стекла (Холодильник)
60 —
61 (20А) Электродвигатель вентилятора кондиционера — задний
62 (5А) Внутреннее зеркало заднего вида
63 (15А) Подогреватель заднего сиденья
64 (5А) Система парковки
65 (15А) Система управления подвеской
66 (5А) Прикуриватель
67 —
68 (5А) Электродвигатель вентилятора кондиционера — задний
69 (30А) Навигационная система, аудиосистема
70 (10А) Телефон
71 —
72 —
73 —
74 —
75 —
76 —
77 —
