Bmw х3 е83 предохранители и реле

  • Разместил: klays067;
  • Прочитано: 294;
  • Дата: 10-07-2021, 02:40;
  • Сообщить о ошибке


Первое поколение BMW X3 выпускалось в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. Обозначалась данная модель Е83.

Блок с реле и предохранителями в моторном отсеке bmw e83

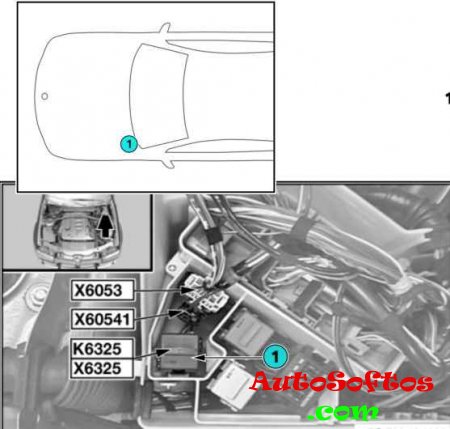

Он находится с левой, в конце подкапотного пространства. Защищен крышкой. Элементы крепления для доступа обозначены на картинке.
Bmw х3 е83 предохранители и реле



Таблица с описанием элементов блока


1 Электронный блок управления двигателем
2 Электронный блок управления КПП
3 Реле катушки зажигания — 2,0 бензин (N46)
4 Реле системы управления двигателем — бензин
5 Реле фонарей заднего хода
6 —
7 Реле системы управления двигателем — Diesel
8 Реле электродвигателя очистителя лобового стекла
F1 (20А) Компоненты системы управления двигателем
F2 (20А) Управление двигателем
F3 (20А) Компоненты системы управления двигателем, реле фонаря(ей) заднего хода- 2,5 бензин (М54)
F4 (10А) Система управления двигателем, система ABS
F5 (30А) Реле катушки зажигания- 2,0 бензин(N46)

С обратной стороны расположены, так же несколько элементов:
F102 (80А) Разъем (джампер) — 2,0/2,5 бензин (М54, N46)
F105 (50А) Замок зажигания
F106 (50А) Замок зажигания, блок управления освещением
F107 (50А) Блок управления освещением, блок управления электрооборудованием прицепа

Блоки предохранителей и реле в салоне бмв х3 е83
Главный блок предохранителей



Он находится в перчаточной ящике либо его ещё называют бардачком. Для доступа к нему необходимо повернуть два фиксатора крышки.

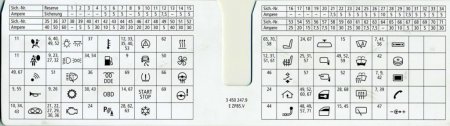

В открывшемся месте, вы увидите сам блок и спецификацию с актуальным расположением предохранителей в 2 ряда.




Таблица с расшифровкой на русском языке



1 —
2 —
3 —
4 —
5 (5А) Звуковой сигнал
6 (5А) Лампы подсветки косметических зеркалец
7 (5А) Аудиосистема/навигационная система /телефон, аудиосистема (09/05—>)
8 —
9 (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, выключатель освещения, много функциональный блок управления, блок управления электрооборудованием рулевой колонки
10 (5А) Блок управления комбинацией приборов
11 (5А) Электронный блок управления SRS
12 (7,5А) Многофункциональный переключатель — центральная консоль
13 —
14 (5А) Электронный блок управления иммобилайзером
15 (5А) Датчик солнечного света, датчик дождя, очиститель/ омыватель заднего стекла
16 —
17 —
18 —
19 —
20 —
21 —
22 (5А) Электронный блок управления двигателем — Дизель
23 (5А) Блок управления корректором фар
24 (5А) Внутреннее зеркало заднего вида, блок управления системы парковки
25 (5А) Электропривод зеркала заднего вида на дверни (со стороны пассажира), обогреватель и форсунок омывателя лобового стекла (03/04)
26 (5А) Прикуриватель, блок управления раздаточной коробкой
27 (10А) Датчик включения передачи заднего хода, реле фонарей заднего хода
28 (5А) Система кондиционирования/ отопления,реле обогревателя заднего стекла
29 (5А) Электронный блок управления двигателем, реле катушки зажигания
30 (7,5А) Диагностический разъем, датчик уровня моторного масла, подогреватель топлива (Дизель), электронный блок управления КПП
31 (5А) Блок управления электрооборудованием, двери водителя
32 (5А) Выключатель освещения (09/06)
33 (5А) Многофункциональный переключатель центральной консоли
34 (5А) Блок управления комбинацией приборов, блок управления топливным насосом
35 (40А) Электронный блок управления ABS — с системой DSC
36 (60А) Подогреватель топлива, реле насоса системы подачи воздуха навыпуск
37 (60А) Электродвигатель вентилятора системы охлаждения
38 (15А) Реле противотуманных фар
39 (5А) Блок управления телефоном, блок управления интерфейсом телефона, телефонная антенна(^09/05)
40 (5А) Датчик пол ожения рулевого колеса, лампа подсветки селектора АКПП
41 (30А) Аудиосистема, усилитель аудиосистемы
42 (10А) Аудиосистема/ навигационная система, CD-чейнджер, многофункциональный дисплей, TV-тюнер
43 (5А) Диагностический разъем(DLC), многофункциональный блок управления
44 (20А) Разъем электрооборудования прицепа
45 (20А) Очиститель с прерывистым режимом работы (задний)
46 (20А) Блок управления электроприводом люка
47 (20А) Предохранитель прикуривателя bmw e83, разъем питания дополнительного оборудования
48 (30А) Многофункциональный блок управления
49 (5А) Блок антенны, многофункциональный блок управления
50 (40А) Электродвигатель вентилятора кондиционера/ отопителя
51 (30А) Реле насоса омывателя фар
52 (30А) Многофункциональный блок управления
53 (25А) Электронный блок управления ABS — с системой DSC
54 (20А) Блок управления топливным насосом, реле топливного насоса
55 (15А) Реле звукового сигнала
56 (5А) Электронный блок управления КПП (^03/07)
57 (7,5А) Блок управления электрооборудованием двери (со стороны водителя), датчик положения зеркал заднего вида, выключатель стекло подъемника
58 (7,5А) Блок управления корректором фар(^03/07)
59 (30А) Реле электродвигателя очистителя лобового стекла
60 (25А) Многофункциональный блок управления
61 (30А) Многофункциональный переключатель центральной консоли
62 (7,5 А) Дополнительный отопитель
63 (7,5А) Реле электромагнитной муфты компрессора кондиционера
64 —
65 (30А) Блок управления электроприводом сиденья водителя, выключатель насоса регулировки поясничного упора сиденья водителя (03/07)
66 (10А) Замок зажигания
67 (5А) Датчик наклона автомобиля (противоугонная система), звуковой сигнал противоугонной системы, датчик изменения объема (противоугонная система), иммобилайзер, внутреннее зеркало заднего вида
68 (30А) Реле обогревателя заднего стекла
69 (5А) Блок управления усилителем рулевого управления, блок управления системы контроля давления в шинах
70 (30А) Блок управления электроприводом сиденья пассажира, выключатель насоса регулировки поясничного упора сиденья пассажира (^03/07)
71 (30А) Много функциональный блок управления

За прикуриватель отвечает предохранитель номер 47 — 20А.



Блок с реле

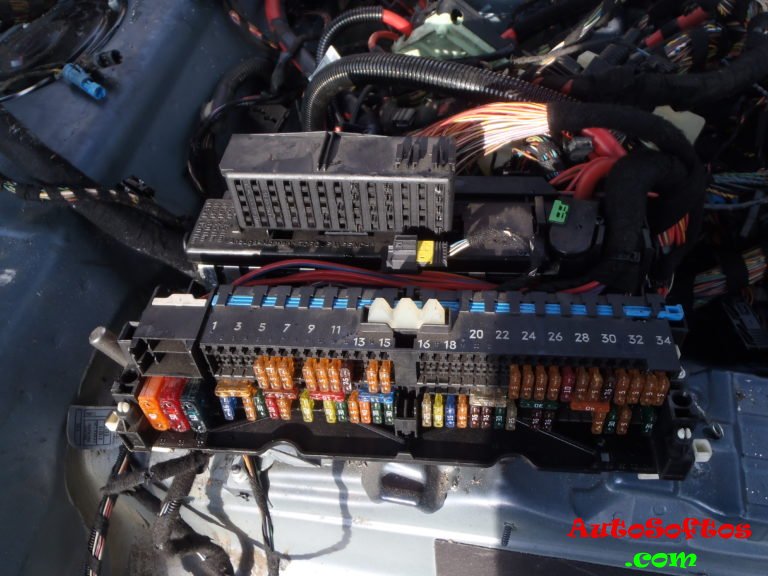

Как видно из фотографии сам блок очень большой. На нем также располагаются и реле.






Обозначение



1 Реле звукового сигнала
2 Реле противотуманных фар
3 Реле электромагнитной муфты компрессора кондиционера
4 Реле топливного насоса
5 —
6 Реле насоса системы подачи воздуха навыпуск
7 Реле насоса омывателя фар
8 Блок управления корректором фар
9 Блок управления усилителем рулевого управления
10 Многофункциональный блок управления 1 — функции: Противоугонная система, омыватели фар, внутреннее зеркало заднего вида, очиститель /омыватель заднего стекла, очиститель/ омыватель лобового стекла

Реле в багажном отделении

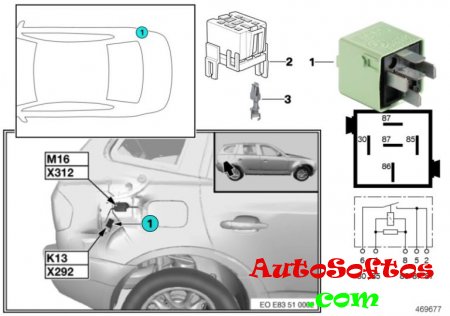

Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.




Другие находятся в районе аккумуляторной батареи для защиты всей цепи.
F108 (250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107
F109 (40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками
F203 (100А) Реле системы управления двигателем — Diesel
F80 (40А) Блок управления раздаточной коробкой
F81 (30А) Усилитель выходного сигнала аудиосистемы
