Здесь мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Эстима Превия со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Блоки в салоне
Расположение

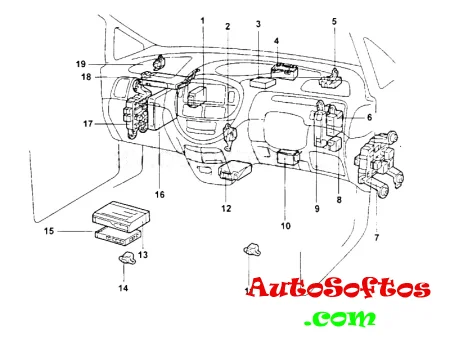

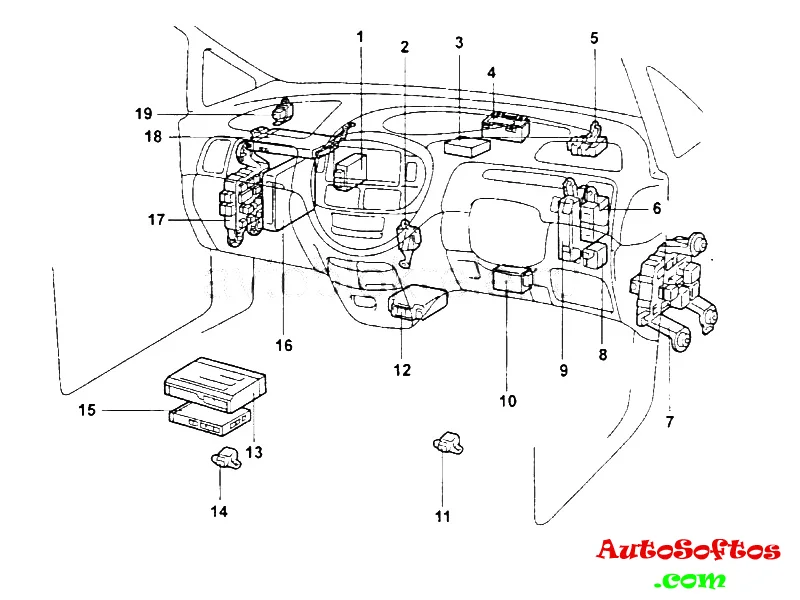

Общая схема расположения блоков в салоне
Описание
- усилитель отопителя (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
- контроллер камеры (модели выпуска до 05.2003 г.)
- контроллер камеры (модели выпуска с 05.2003 г.)
- центральный монтажный блок
- электронный блок системы парковки
- электронный блок системы поддержания скорости
- монтажный блок со стороны водителя
- зуммер
- электронный блок управления ABS
- усилитель кондиционера (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
- датчик бокового перемещения и датчик замедления (модели выпуска до 05.2003 г.)
- электронный блок управления SRS
- электронный блок навигационной системы
- датчик бокового перемещения и датчик замедления (модели выпуска с 05.2003 г.)
- ТВ-тюнер (модели выпуска 05.2001 — 05.2003 гг.)
- электронный блок управления двигателем
- монтажный блок со стороны пассажира
- ТВ-тюнер (модели выпуска до 05.2001 г.), 19 — блок реле отопителя

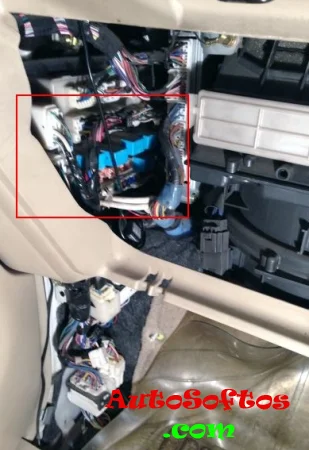

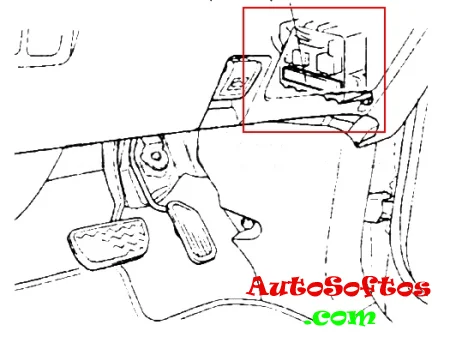

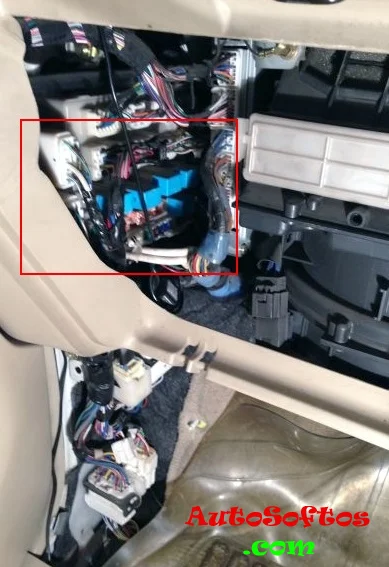

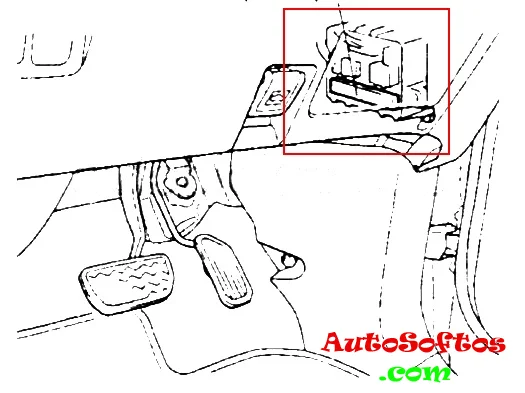

Блок со стороны водителя

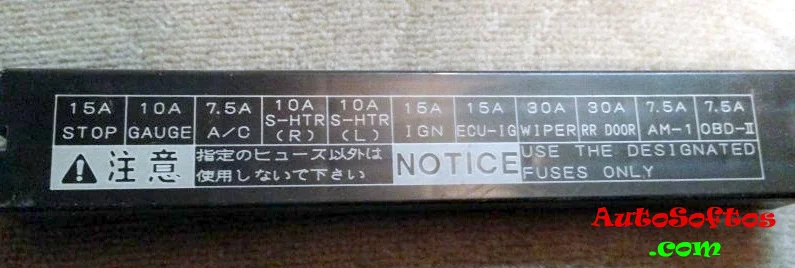

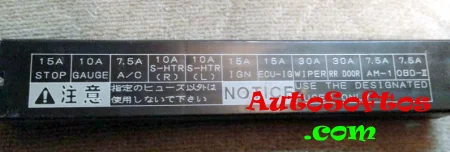

Схема с крышки блока
Обозначение
| 1. | 15A STOP — Стоп-сигналы |
| 2. | 10A GAUGE — Комбинация приборов, аварийная сигнализация |
| 3. | 7,5A А/С — Кондиционер |
| 4. | 15A IGN — SRS, ЕСТ |
| 5. | 15A ECU-IG — Multi AV-Station, круиз-контроль |
| 6. | 30A WIP — Стеклоочиститель |
| 7. | 15A CIG — Электропривод зеркал, прикуриватель |
| 8. | 7,5A АМ1 — Реле цепи питания |
| 9. | 7,5A OBD II — Диагностический разъём |
За работу прикуривателя отвечает предохранитель обозначенный как CIG на 15А. Ещё один предохранитель может находится в блоке со стороны пассажира.

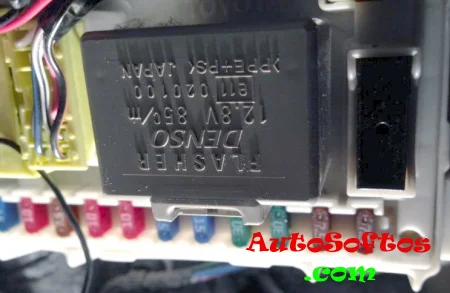

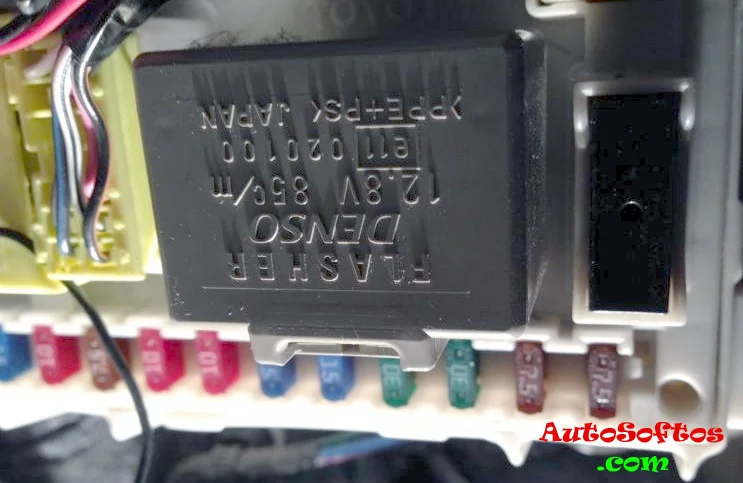

Над предохранителями установлено реле указателей поворотов. С обратной стороны блока также могут крепится некоторые реле: реле авто занавески (AUTO CURTAIN), Реле отопителя, Реле зажигания.

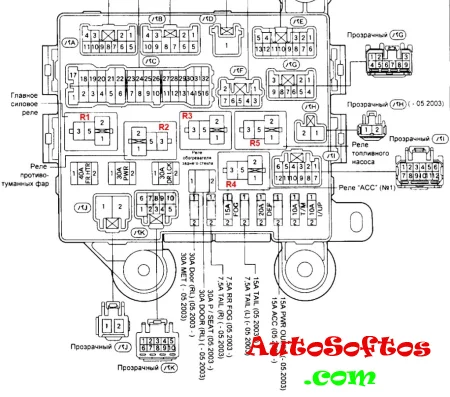

Блока со стороны пассажира

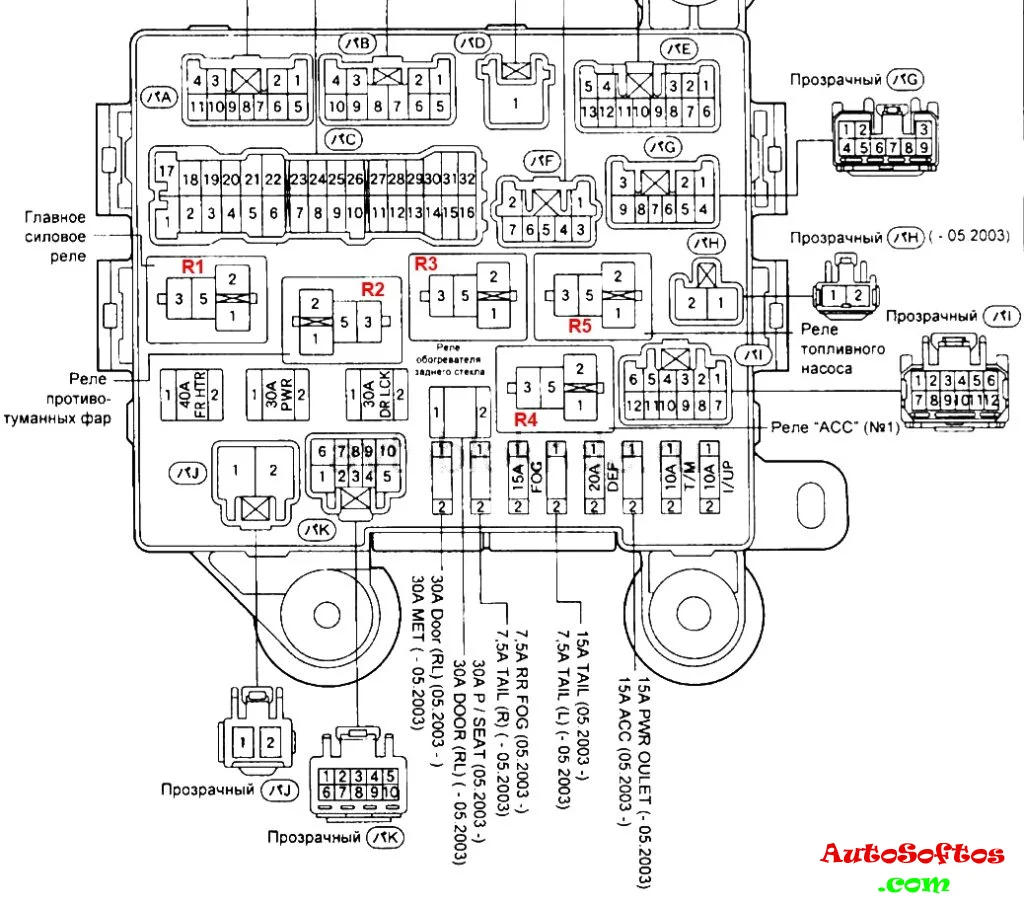

Схема

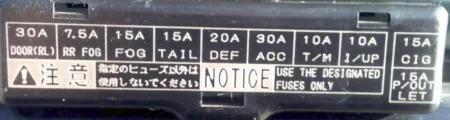

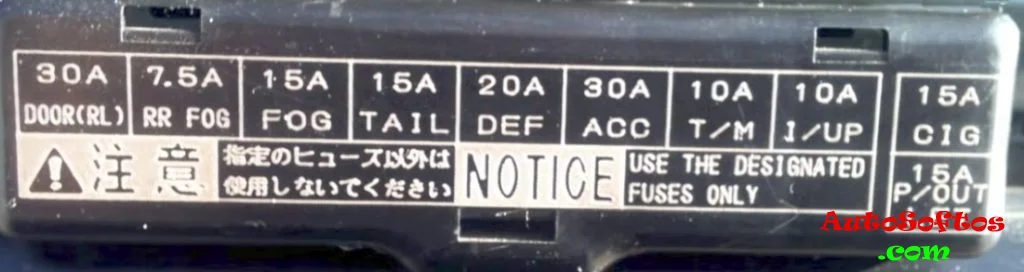

Обозначение предохранителей
| MET | 30A Комбинация приборов |
| TAIL (R) | 7,5A Габаритный свет (правая фара) |
| FOG | 15A Противотуманные фары |
| TAIL (L) | 7,5A Габаритный свет (левая фара) |
| DEF | 20A Обогреватель заднего стекла |
| PWE OUTLET | 15A Разъем для подключения дополнительного оборудования |
| T/M | 10A Фонарь заднего хода |
| l/UP | 10A ЕСТ |
| DOOR | 30A Привод дверей |
Назначение реле
- R1 — Главное силовое реле
- R2 — Реле противотуманных фар
- R3 — Реле обогревателя заднего стекла
- R4 — Реле АСС
- R5 — Реле топливного насоса
Блоки под капотом
Расположение

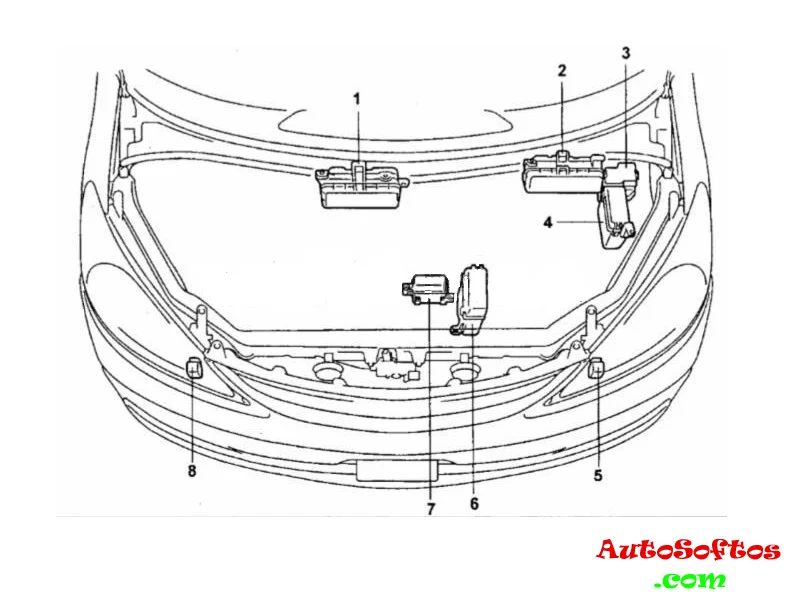

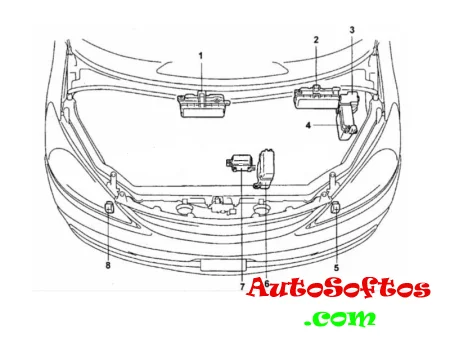

Общая схема расположения блоков под капотом
Описание
- монтажный блок в моторном отсеке (1MZ-FE)
- монтажный блок в моторном отсеке (2AZ-FE)
- блок реле и предохранителей дополнительного отопителя (2AZ-FE)
- блок плавких вставок (2AZ-FE)
- левый передний датчик SRS
- блок плавких вставок (1MZ-FE)
- блок реле электродвигателей вентиляторов (2AZ-FE)
- правый передний датчик SRS.

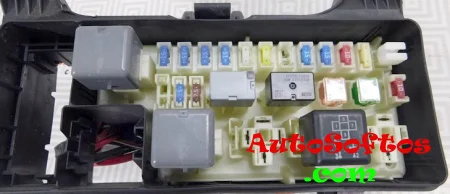

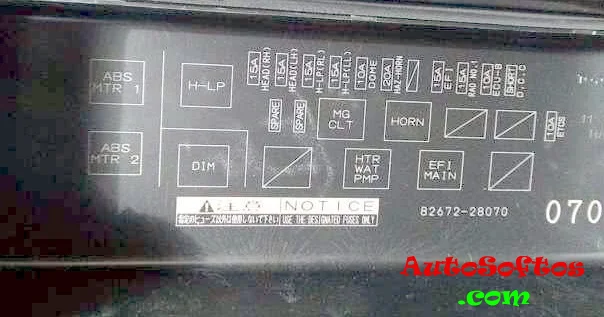

Монтажный блок

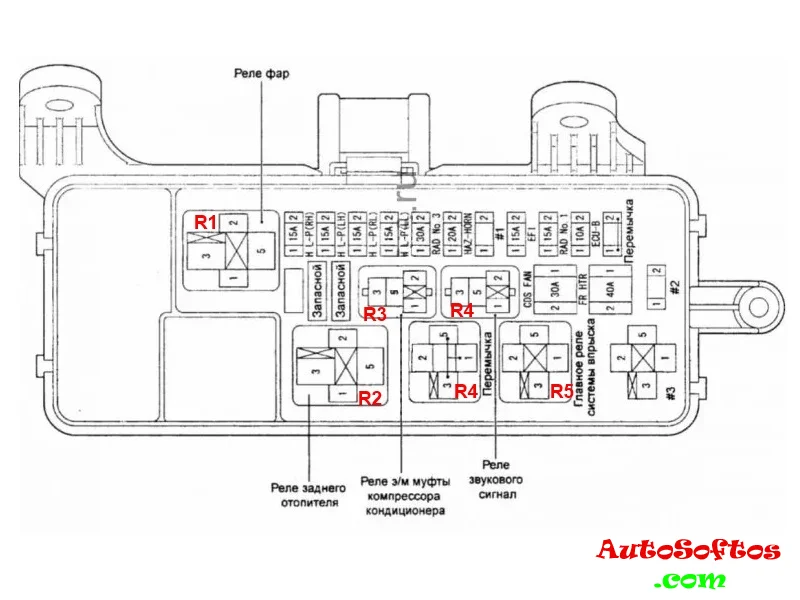

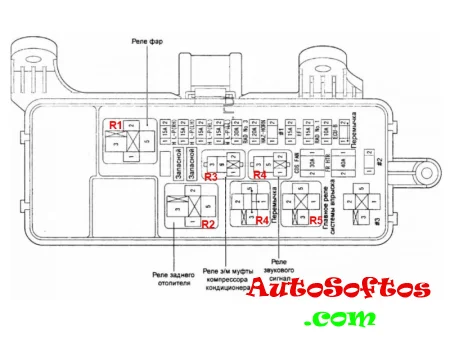

Схема

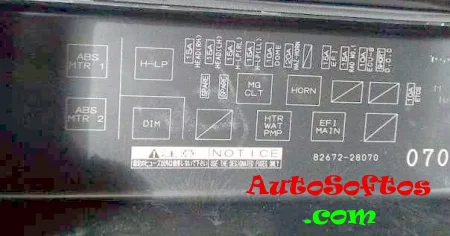

Расшифровка предохранителей
BLC 10А
|
CDS FAN 30А
|
RAD №1 15А
|
RAD №3 30А
|
VSC 40А
|
P/W RH 30А
|
CURTAIN 5А
|
DOME 10A
|
CURTAIN RH 15А
|
ECU-B 10А
|
EFI 15А
|
FR HTR 40А
|
HAZ-HORN 20А
|
H-LP(LH) 15А
|
H-LP(LL) 15А
|
H-LP(RH) 15А
|
H-LP(RL) 15А
|
PTC1 50A
|
PTC2 50А
|
PTC3 50А
|
Обозначение реле
- R1 — Реле фар
- R2 — Реле заднего отопителя
- R3 — Реле муфты кондиционера
- R4 — Реле звукового сигнала
- R5 — Главное реле системы впрыска

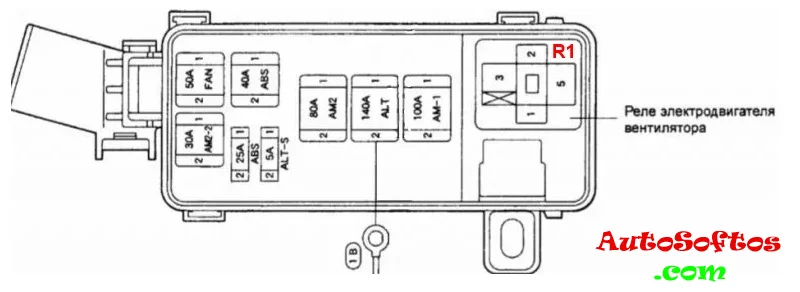

Блок плавких вставок
Схема
Расшифровка
|
ABS 25А
|
|
ABS 40А
|
|
ALT 140А
|
|
ALT-S 5А
|
AMI 100A
|
AM2 80A
|
AM 2-2 30А
|
FAN 50А
|

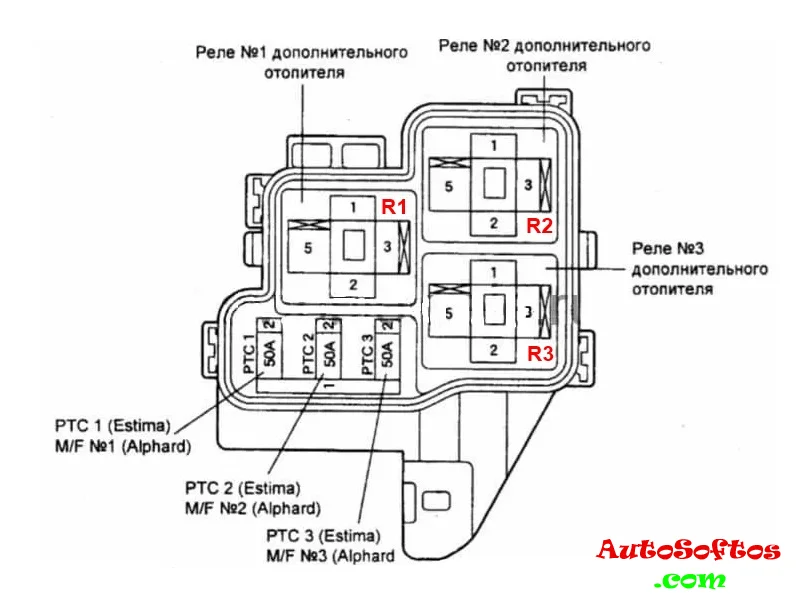

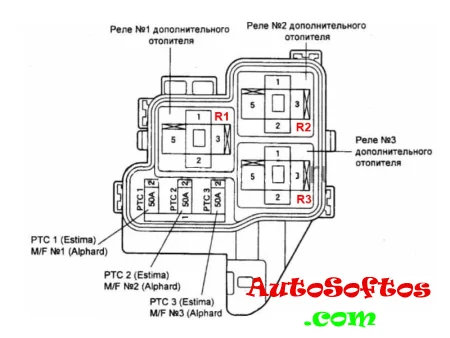

Блок дополнительного отопителя
R1, R2, R3 — Реле дополнительного отопителя
