Здесь вы найдёте информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Приус 20 со схемами и местами их расположения. Отметим предохранитель прикуривателя.
Блоки в салоне
Расположениеъ

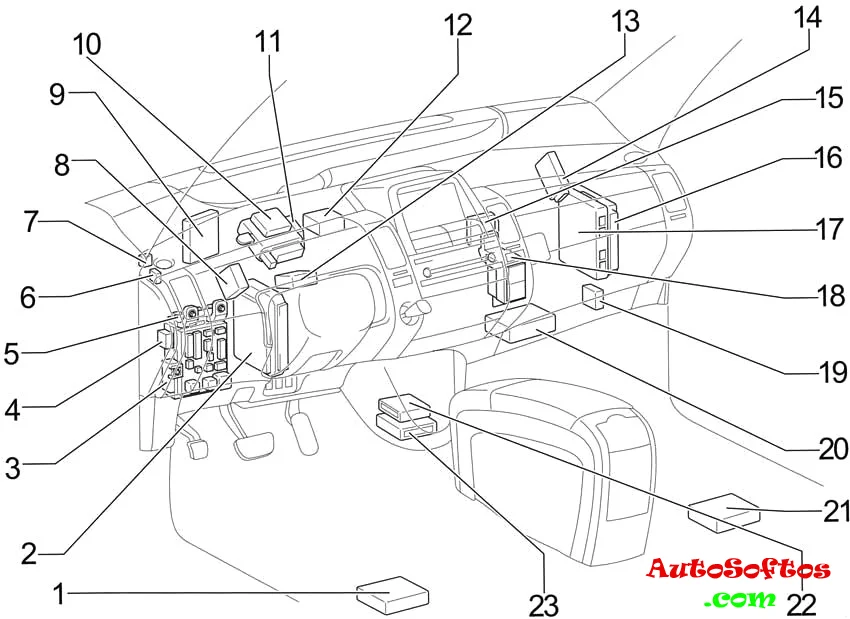

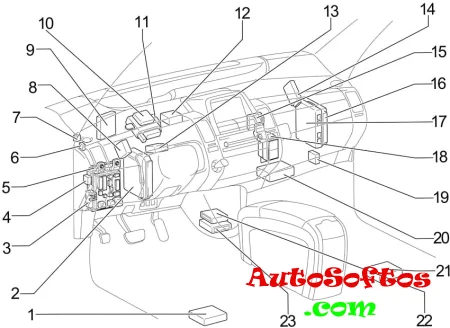

Общая схема расположения блоков в салоне
Описание
- Блок управления навигацией
- Skid Control
- Блок предохранителей
- Вспомогательное реле (ACC)
- Блок управления электрооборудованием кузова
- Реле обогрева зеркал
- Реле розеток
- Реле дневных ходовых огней
- Блок управления источником питания
- Блок управления системой интеллектуального доступа с кнопкой запуска (Smart Key)
- Распределительный блок
- Блок контроля давления в шинах
- Блок управления усилителем рулевого управления
- Блок сетевого шлюза
- Блок транспондера ключа
- Блок управления гибридной системой
- Блок управления двигателем
- Распределительный блок №2
- Блок управления корректором фар
- Блок управления коробкой передач
- Аудио усилитель
- Блок управления кондиционером
- Блок подушек безопасности

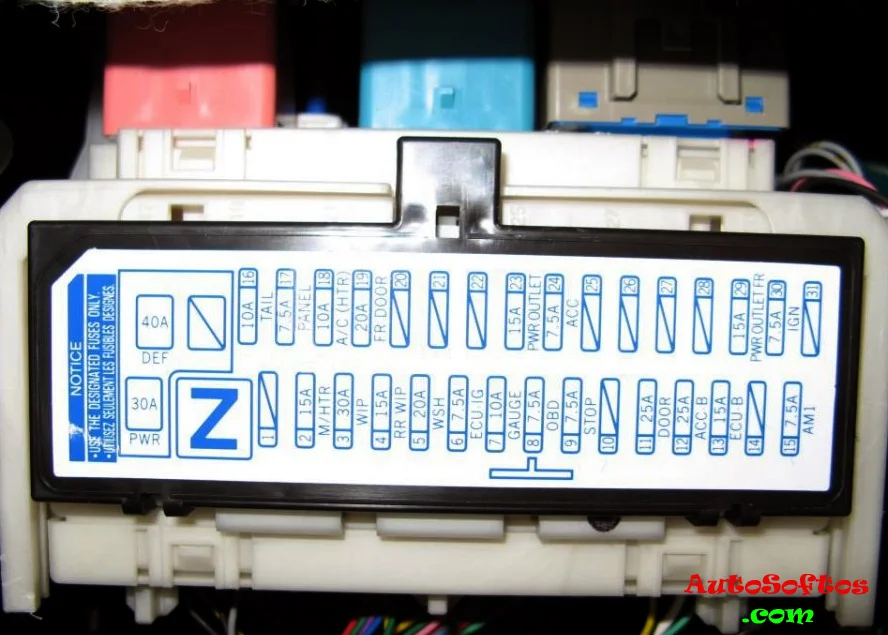

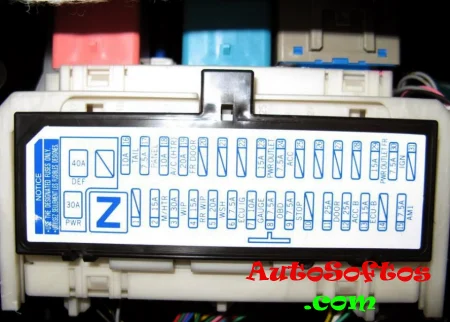

Блок предохранителей

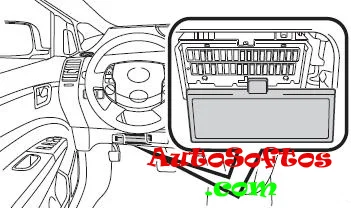

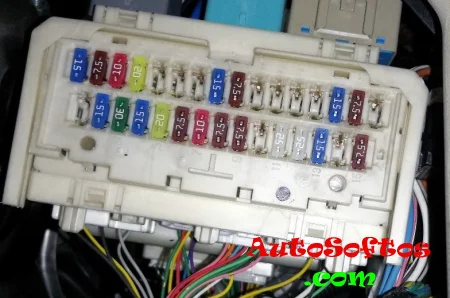

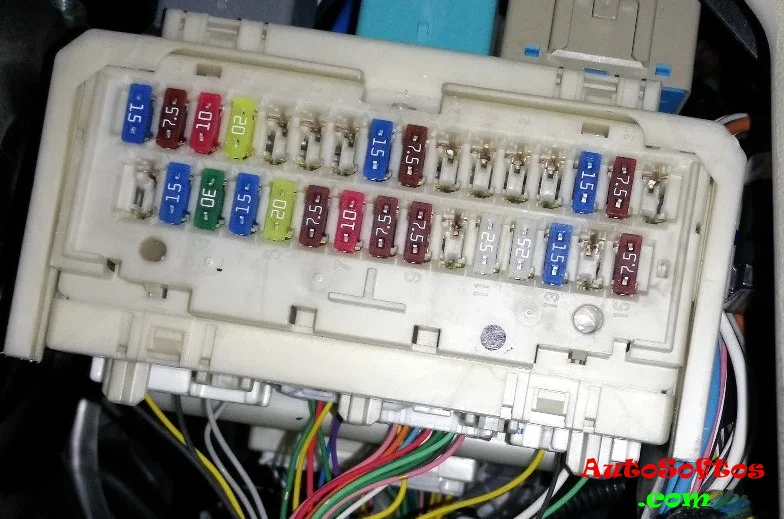

В салоне блок предохранителей находится под панелью снизу, за защитной крышкой.
Фото схема
Обозначение
| 1. | — |
| 2. | 15A M/HTR — Обогрев зеркал |
| 3. | 30A WIP — Стеклоочиститель |
| 4. | 15A RR WIP — Задний стеклоочиститель |
| 5. | 20A WSH — Омыватель стекла |
| 6. | 7,5A ECU-IG — Система интеллектуального доступа с кнопкой запуска, стеклоподъемники, усилитель рулевого управления, противоугонная система, мульти-информационный дисплей |
| 7. | 10A GAUGE — Комбинация приборов, лампы стоп-сигнала, аварийная сигнализация, стеклоподъемники |
| 8. | 7,5A OBD — Диагностический разъем |
| 9. | 7,5A STOP — Лампы стоп-сигнала |
| 10. | — |
| 11. | 25A DOOR — Центральный замок |
| 12. | 25A ACC−B — Предохранители: «POWER OUTLET”, «ACC” |
| 13. | 15A ECU−B — Мульти — информационный дисплей, стеклоподъемники, кондиционер |
| 14. | — |
| 15. | 7,5A AM1 — Гибридная система |
| 16. | 10A TAIL — Габаритный свет, освещение номерного знака |
| 17. | 7,5A PANEL — Мульти — информационный дисплей, часы, аудио система, подсветка панели приборов |
| 18. | 10A A/C (HTR) — Кондиционер |
| 19. | 20A FR DOOR — Стеклоподъемники |
| 20. | — |
| 21. | — |
| 22. | — |
| 23. | 15A PWR OUTLET — Розетка |
| 24. | 7,5A ACC — Аудио система, мульти-информационный дисплей, часы |
| 25. | — |
| 26. | — |
| 27. | — |
| 28. | — |
| 29. | 15A PWR OUTLET FR — Розетка |
| 30. | 7,5A IGN — Гибридная система, иммобилайзер, система подушек безопасности SRS |
| 31. | — |
За работу прикуривателей отвечают предохранители 23 и 29 на 15А.

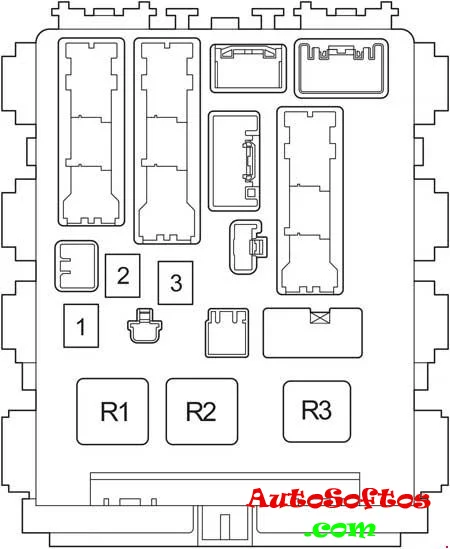

Сбоку самого блока крепятся дополнительные предохранители и реле.

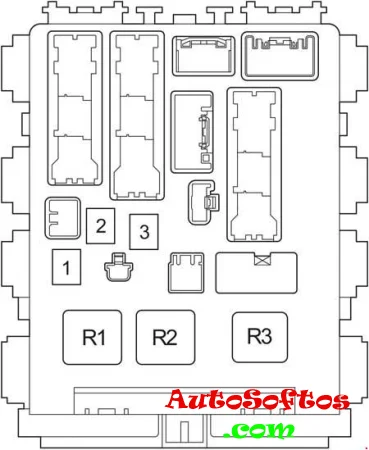

Схема
Назначение
Предохранители
- 30А PWR — Стеклоподъемники
- 40А DEF — Обогрев заднего стекла
Реле
- R1- Зажигание (IG1)
- R2 — Отопитель (HTR)
- R3 — Указатели поворота (аварийная сигнализация)

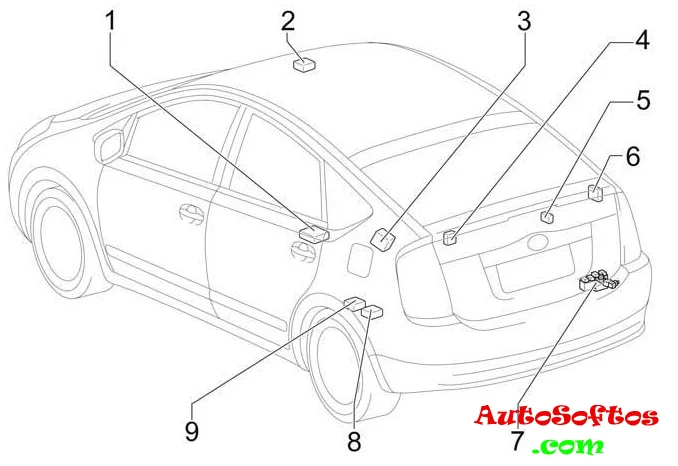

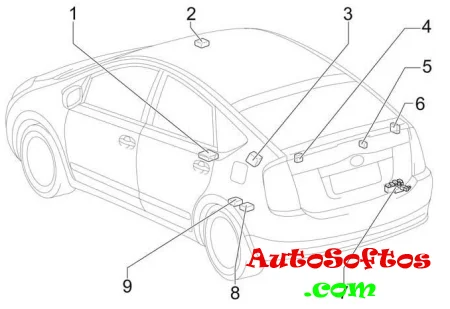

Дополнительные элементы
Схема
Расшифровка
- Блок управления системой классификации
- Распределительный блок
- Ресивер центрального замка
- Реле заднего стеклоочистителя
- Реле вентилятора батареей
- Антенна и ресивер системы контроля давления в шинах
- Блок силовых предохранителей
- Блок управления батареей
- Главное реле

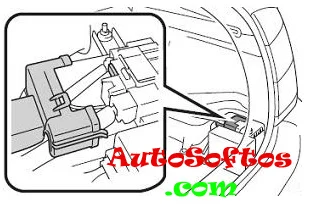

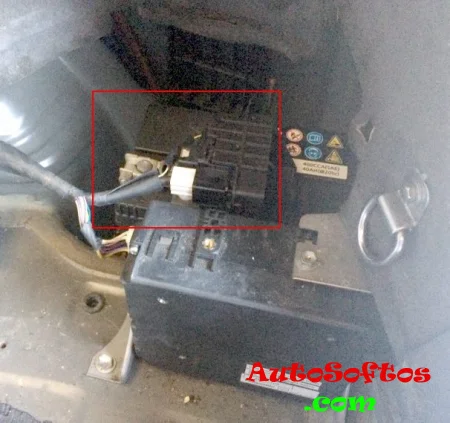

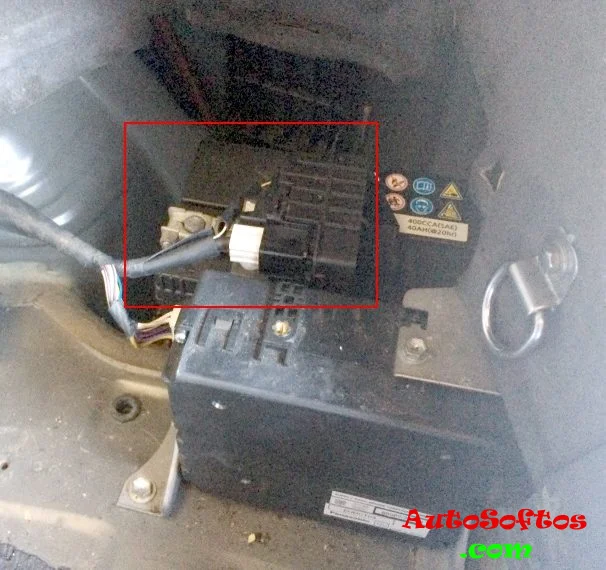

Блок силовых предохранителей
Схема
Цепи защиты
- 5А DC/DS-S — Инвертор и конвертер
- 120A MAIN — Гибридная система
Блоки под капотом
Расположение

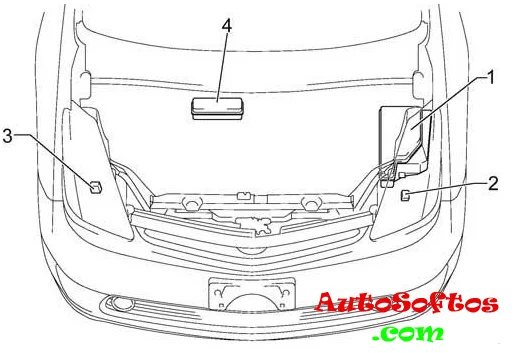

Общая схема расположения блоков под капотом
Описание
- Блок предохранителей и реле
- Блок управления фарой (2003-2005)
- Блок управления фарой (2003-2005)
- Блок реле

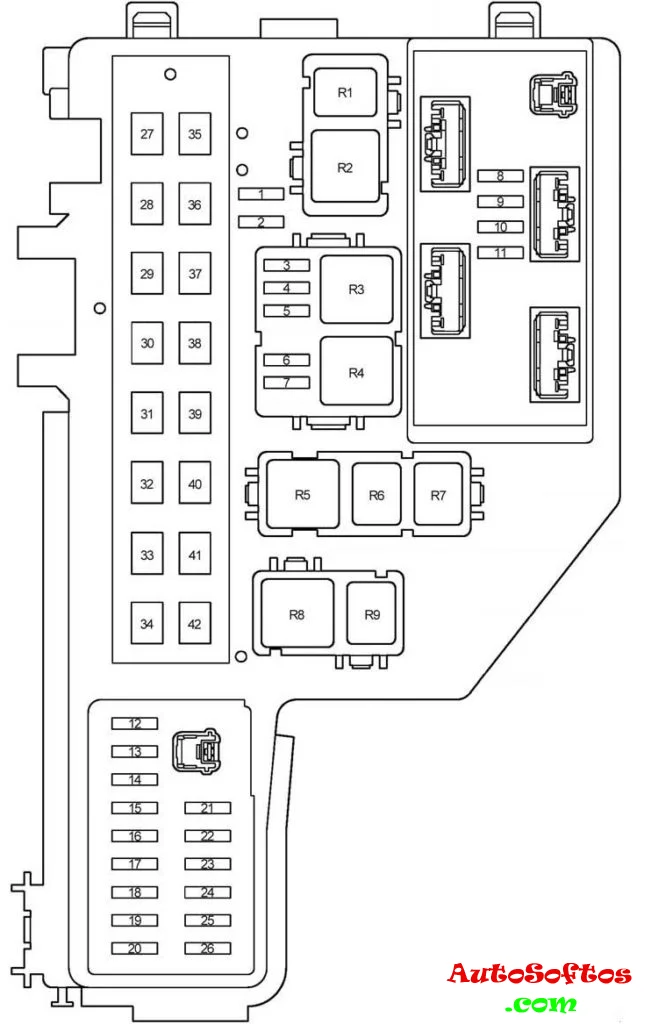

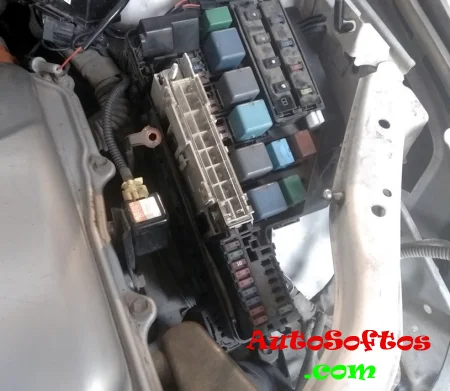

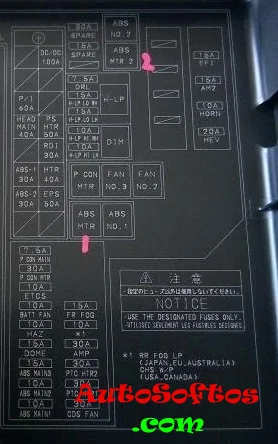

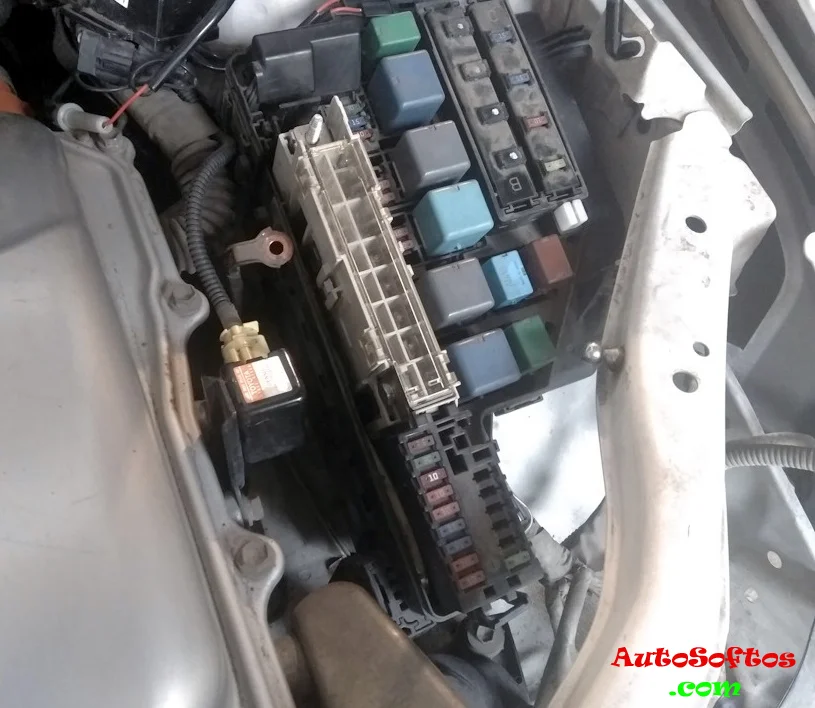

Блок предохранителей и реле
Расположен с левой стороны моторного отсека.
Схема
Назначение
| 1. | 30A Запасной предохранитель |
| 2. | 15A Запасной предохранитель |
| 3. | 7,A DRL — Дневные ходовые огни |
| 4. | 10A H−LP LO RH -Галогеновые лампы: Ближний правый свет |
| 15A H−LP LO RH — Газоразрядные лампы: Ближний правый свет | |
| 5. | 10A H-LP LO LH — Галогеновые лампы: Ближний левый свет |
| 15A H-LP LO LH — Газоразрядные лампы: Ближний левый свет | |
| 6. | 10A H−LP HI RH — Дальний правый свет |
| 7. | 10A H−LP HI LH — Дальний левый свет |
| 8. | 15A EFI — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 9. | 15A AM2 — Зажигание, предохранитель: «IGN” |
| 10. | 10A HORN — Звуковой сигнал |
| 11. | 20A HEV — Гибридная система |
| 12. | 7,5A P CON MAIN — Иммобилайзер, система управления стояночным тормозом |
| 13. | 30A P CON MTR — 2003-2004: Система управления стояночным тормозом |
| 25A ABS−1 — 2003-2009: ABS | |
| 14. | 10A ETCS — Система управления дроссельной заслонкой |
| 15. | 10A BATT FAN — Вентилятор высоковольтной батареи |
| 16. | 10A HAZ — Указатели поворота, аварийная сигнализация |
| 17. | 15A DOME — Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска |
| 18. | 15A ABS |
| 19. | 10A ABS |
| 20. | 10A ABS |
| 21. | 15A FR FOG — Противотуманный свет |
| 22. | 10A CHS W/P |
| 23. | 30A AMP — Аудио система |
| 24. | 30A PTC HTR2 — Вспомогательный отопитель (PTC) |
| 25. | 30A PTC HTR1 — Вспомогательный отопитель (PTC) |
| 26. | 30A CDS FAN — Вентилятор системы охлаждения |
| 27. | — |
| 28. | — |
| 29. | 60A P/I — Предохранители: «AM2», «HEV», «EFI», «HORN» |
| 30. | 40A HEAD MAIN — Реле фар |
| 31. | — |
| 32. | 30A ABS-1 — Реле ABS MTR |
| 33. | 30A ABS |
| 34. | — |
| 35. | 100A DC/DC — Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1» |
| 36. | — |
| 37. | — |
| 38. | 50A PS HTR — Кондиционер |
| 39. | 30A RDI — Блок управления двигателем, вентилятор системы охлаждения, гибридная система |
| 40. | 40A HTR — Кондиционер (отопитель), гибридная система |
| 41. | 50A ESP |
| 42. | — |
| Реле | |
| R1. | ABS (ABS No.2) |
| R2. | ABS (ABS MTR 2) |
| R3. | Фары (H-LP) |
| R4. | Диммер |
| R5. | Система управления стояночным тормозом (P CON MTR) |
| R6. | Вентилятор системы охлаждения (FAN No.3) |
| R7. | Вентилятор системы охлаждения (FAN No.2) |
| R8. | ABS (ABS MTR) |
| R9. | ABS (ABS No.1) |

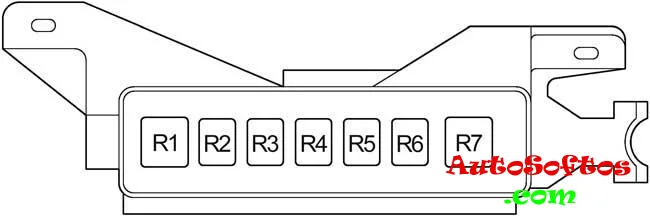

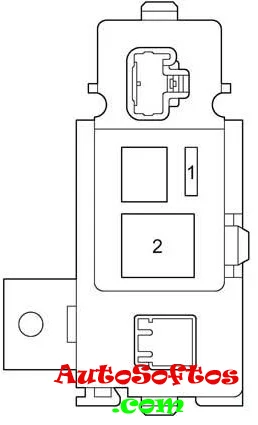

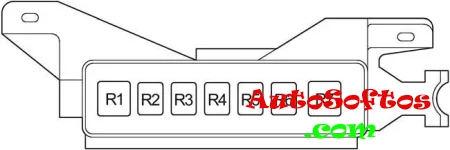

Блок реле
Схема
Обозначение
| R1. | PS HTR |
| R2. | Противотуманный свет |
| R3. | Вспомогательный отопитель (PTC HTR1) |
| R4. | Вспомогательный отопитель (PTC HTR2) |
| R5. | Дневные ходовые огни (DRL No.4) |
| R6. | CHS W/P |
| R7. | — |
