Здесь вы сможете найти описание предохранителей и реле Тойота Хайлендер 2 со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Блок в салоне
Предохранители

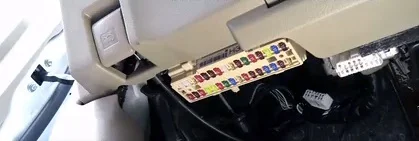

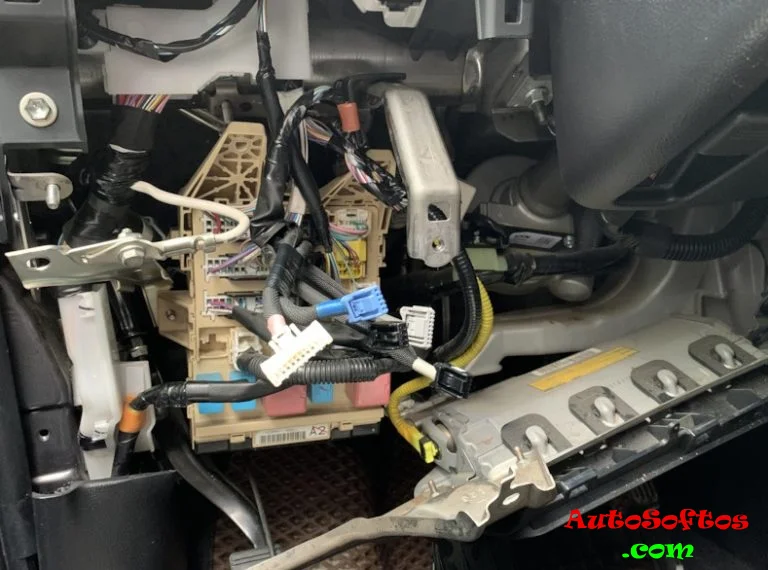

Основной блок предохранителей и реле в салоне находится под панелью приборов с левой стороны, закрыт защитной крышкой.

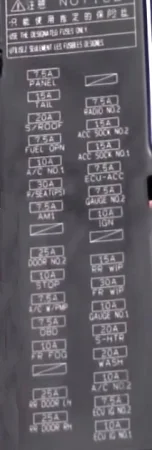

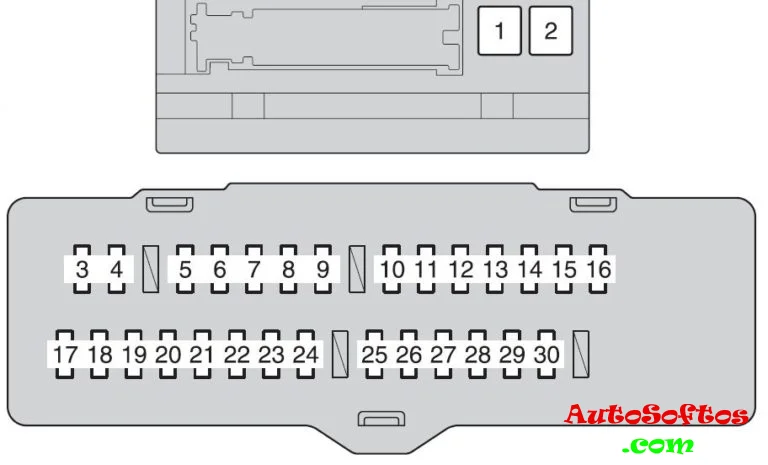

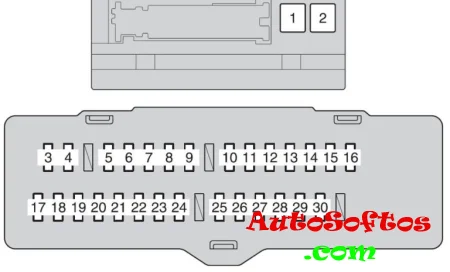

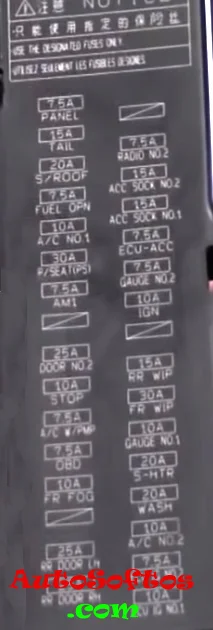

Схема
Описание
| 1. | 30A P/SEAT — Сиденье с электроприводом |
| 2. | 30A POWER — Электрические стеклоподъемники |
| 3. | 25A RR DOOR RH — Электрические стеклоподъемники |
| 4. | 25A RR DOOR LH — Электрические стеклоподъемники |
| 5. | 15A FR FOG — Передние противотуманные фары |
| 6. | 7,5A OBD — Бортовая система диагностики |
| 7. | 7,5A A/C W/PMP |
| 8. | 10A STOP — Усовершенствованная система контроля устойчивости автомобиля, мультиплексная система связи, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система блокировки переключения передач, стоп-сигналы |
| 9. | 25A DOOR NO.2 — Электрические стеклоподъемники |
| 10. | 7,5A AM1 — Система запуска |
| 11. | 30A P/SEAT (PS) — Сиденье с электроприводом |
| 12. | 10A A/C NO. 1 — Кондиционер |
| 13. | 7,5A FUEL OPN |
| 14. | 20A S/ROOF — Электрическая лунная крыша |
| 15. | 15A TAIL — Габаритные огни, задние фонари, фонари номерного знака, передние противотуманные фары, фонари прицепа |
| 16. | 7,5A PANEL — Подсветка перчаточного ящика, подсветка приборной панели, подсветка переключателя |
| 17. | 10A ECU IG NO.1 — Мультиплексная система связи, электрическая лунная крыша, система автоматической коробки передач с электронным управлением, задняя дверь с электроприводом, обогреватели сидений, система предупреждения о давлении в шинах, электронный усилитель руля, антибликовое внутреннее зеркало заднего вида, система блокировки переключения передач, система предупреждения о давлении в шинах |
| 18. | 7,5A ECU IG NO.2 — Улучшенная система контроля устойчивости автомобиля |
| 19. | 10A A/C NO.2 — Кондиционер |
| 20. | 20A WASH — Дворники и омыватель лобового стекла |
| 21. | 20A S-HTR — Обогрев сидений |
| 22. | 10A GAUGE NO.1 — Аудиосистема, фонари заднего хода, система зарядки, аварийные мигалки, система контроля тяги, антиобледенитель стеклоочистителя, система кондиционирования воздуха, система зарядки, система контроля заднего вида, фонари прицепа, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 23. | 30A FR WIP — Дворники и омыватель лобового стекла |
| 24. | 15A RR WIP — Стеклоочиститель и омыватель заднего стекла |
| 25. | 10A IGN — Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, антиблокировочная тормозная система, система смарт-ключей, система подушек безопасности SRS |
| 26. | 7,5A GAUGE NO.2 — Датчики и измерители, система монитора заднего вида |
| 27. | 7,5A ECU-ACC — Наружные зеркала заднего вида, система блокировки переключения передач, система смарт-ключей, мультиплексная система связи |
| 28. | 10А ACC SOCK NO.1 — Розетка (Прикуриватель) |
| 29. | 20А ACC SOCK NO.2 — Розетка (Прикуриватель) |
| 30. | 7,5А RADIO NO.2 — Аудиосистема, часы, развлекательная система для задних сидений, система зарядки, внутреннее освещение, личное освещение |
| 31. | 15А MIR HTR — Обогрев зеркал |
За прикуриватель и заднюю розетку отвечают предохранители 28 и 29. Ещё один предохранитель находится в блоке под капотом.
Предохранители 2 на 30А POWER — Стеклоподъемники и 1 на 30А P/SEAT — Сиденья с электроприводом расположены отдельно в верней части блока.
Реле
С обратной стороны блока крепится несколько элементов реле.
Назначение
- Противотуманный свет
- Габаритный свет
- Вспомогательное реле
- Стеклоподъемники
- Зажигание (IG1)
Отдельно в верхней части устанавливается реле сигналов поворота (81980).

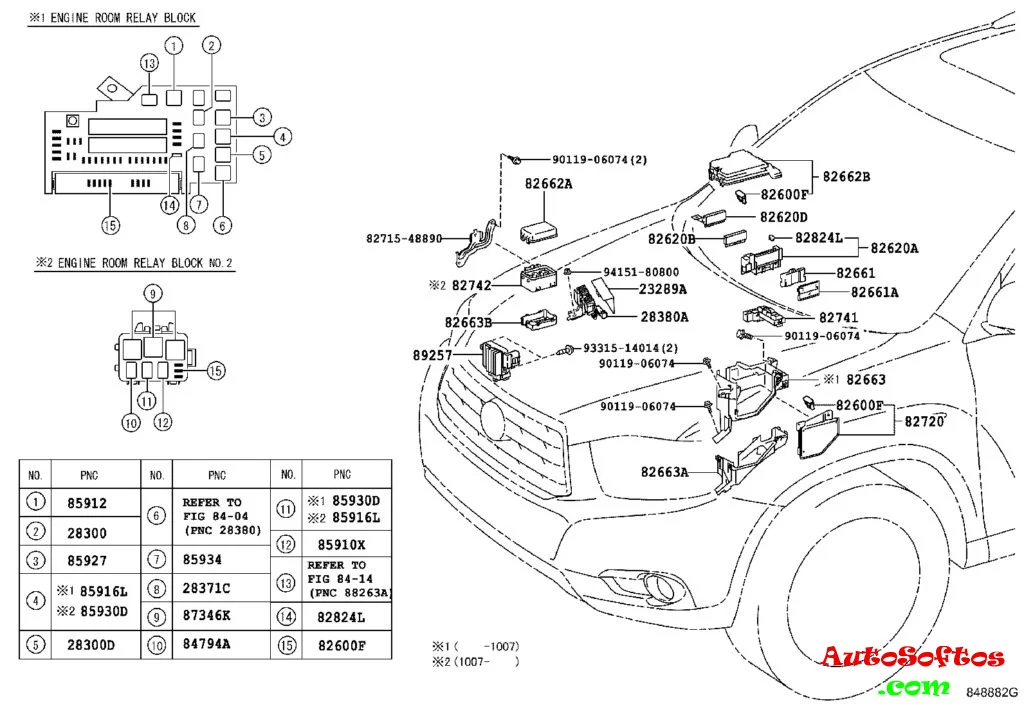

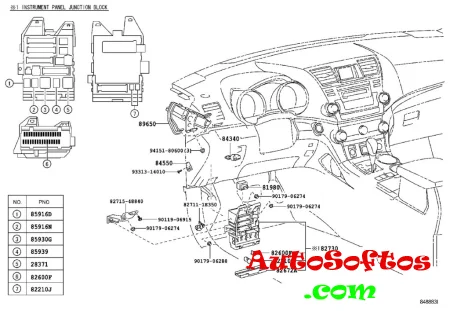

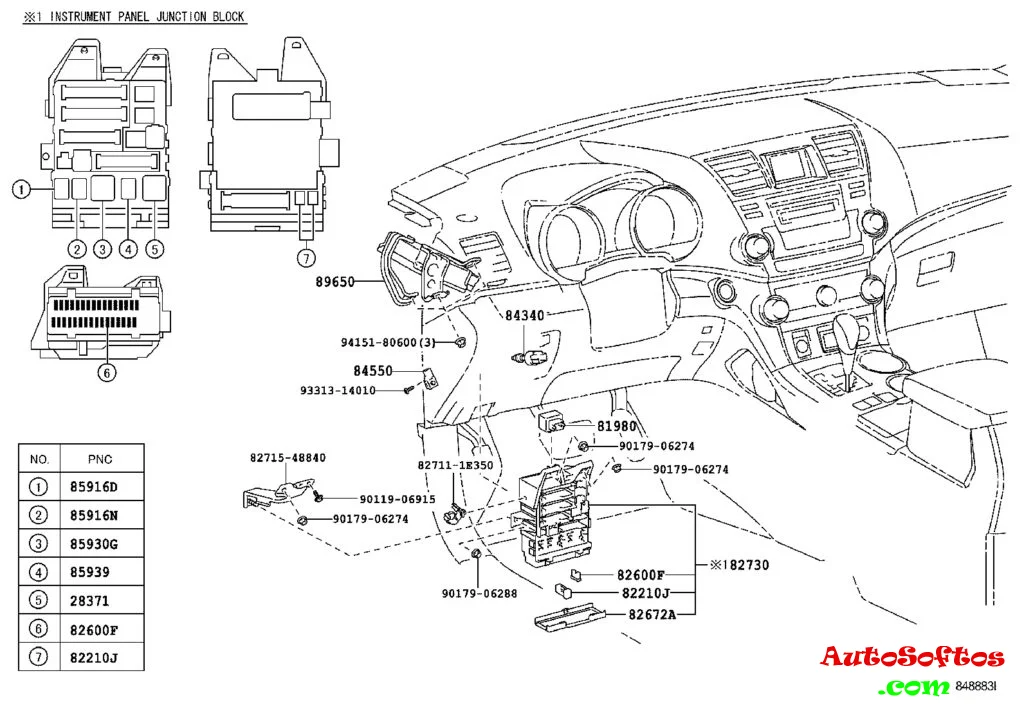

Каталожные номера элементов
Блоки под капотом

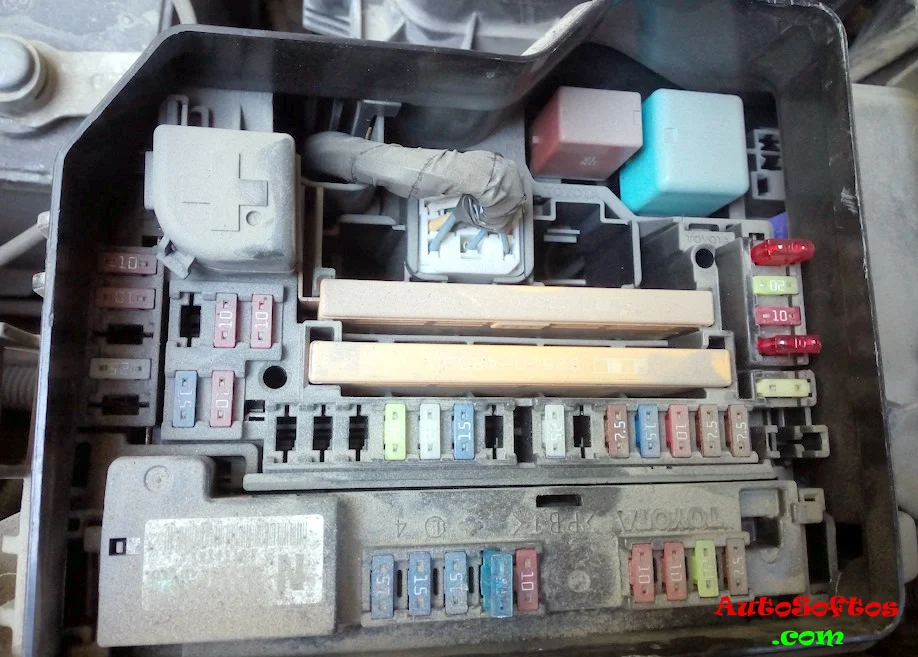

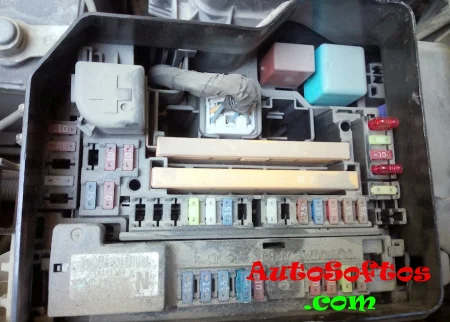

Под капотом находятся 2 блока с предохранителями и реле.
Основной устанавливается в левой части моторного отсека, рядом с аккумулятором, второй в правой части.
Основной блок

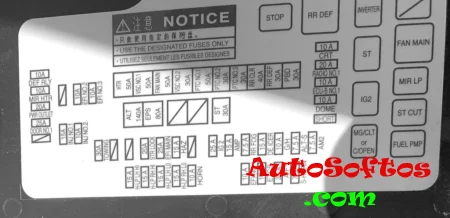

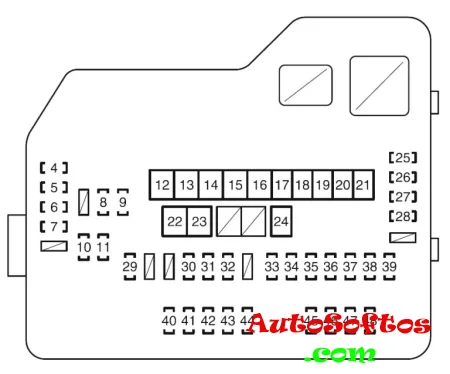

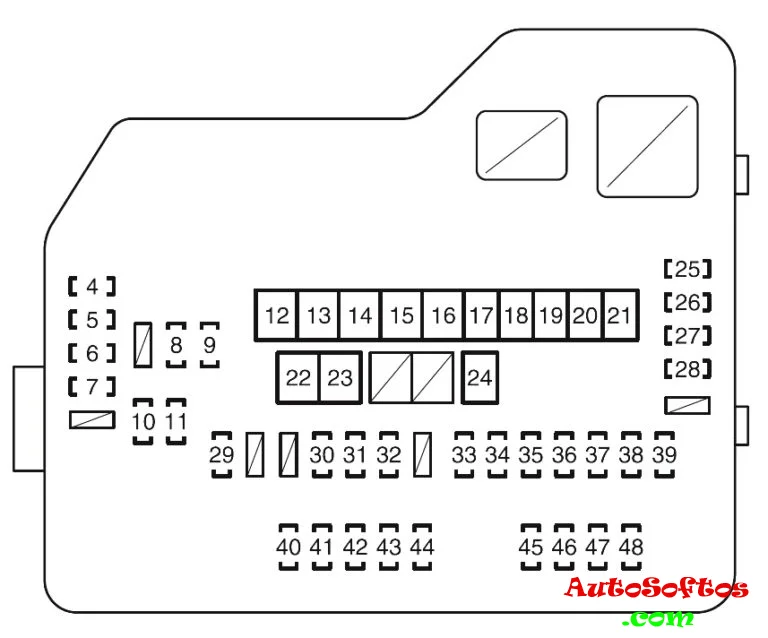

Схема с крышки блока
Схема
Обозначение
| 4. | 10A DEF RLY — Обогрев заднего стекла |
| 5. | 20A MIR HTR — Обогреватели наружных зеркал заднего вида |
| 6. | 20A PWR OUTLET — Розетка |
| 7. | 25A DOOR NO.1 — Мультиплексная система связи |
| 8. | 10A EFI NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 9. | 10A EFI NO.3 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10. | 15A INJ NO.1 — Система запуска |
| 11. | 10A INJ NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 12. | 50A HTR — Кондиционер |
| 13. | 50A VSC NO.1 — Улучшенная система контроля устойчивости автомобиля |
| 14. | 50A FAN MAIN — Электрический вентилятор охлаждения |
| 15. | 30A VSC NO.2 — Улучшенная система контроля устойчивости автомобиля |
| 16. | 50A PTC NO.1 — Кондиционер |
| 17. | 30A PTC NO.2 — Кондиционер |
| 18. | 30A PTC NO.3 — Кондиционер |
| 19. | 40A RR CLR — Кондиционер |
| 20. | 30A RR DEF — Обогрев заднего стекла |
| 21. | 30A PBD — Задняя дверь с электроприводом |
| 22. | 140A ALT — MIR HTR, PWR OUTLET, ДВЕРЬ № 1, HTR, RR DEF, ОСНОВНОЙ ВЕНТИЛЯТОР, VSC № 1, PTC № 1, RR CLR, PTC № 2, PTC № 3, VSC № 2, PBD |
| 23. | 80A EPS — Электроусилитель руля |
| 24. | 30A ST — Система запуска |
| 25. | 10A CRT — Развлекательная система для задних сидений |
| 26. | 20A RADIO NO.1 — Аудио система |
| 27. | 10A Датчик рулевого управления, датчики и измерители, часы, главный ЭБУ кузова, беспроводной пульт дистанционного управления, система смарт-ключей, задняя дверь с электроприводом, мультиинформационный дисплей, система классификации пассажиров на переднем сиденье |
| 28. | 10A DOME — Освещение тщеславия, личное освещение, внутреннее освещение, датчики и счетчики, подсветка переключателя двигателя, подсветка дверей |
| 29. | 30A TOWING — Фонари прицепа |
| 30. | 20A STR LOCK — Система блокировки рулевого управления |
| 31. | 25A EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO.2, EFI NO.3 |
| 32. | 15A HAZ — Указатели поворота |
| 33. | 25A IG2 — INJ № 1, INJ № 2, IGN, ДАТЧИК № 2 |
| 34. | 15A AMP — Аудио система |
| 35. | 7,5A RR FOG — Задние противотуманные фары |
| 36. | 15А DEICER — Обледенение стеклоочистителя |
| 37. | 10A G/H — Стеклянный люк, мультиплексная система связи, внешние ножные фонари |
| 38. | 7,5A ALT-S — Система зарядки |
| 39. | 7,5A AM2 — Мультиплексная система связи |
| 40. | 15A H-LP LH HI — Левая фара (дальний свет) |
| 41. | 15A H-LP RH HI — Правая фара (дальний свет) |
| 42. | 15A H-LP LH LO — Левая фара (ближний свет) |
| 43. | 15A H-LP RH LO — Правая фара (ближний свет) |
| 44. | 10A HORN — Сигнал |
| 45. | 10A EFI NO.1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система интеллектуальных ключей |
| 46. | 10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 47. | 20A A/F — Датчик состава топливовоздушной смеси |
| 48. | 7,5A S-HORN — Сигнал |

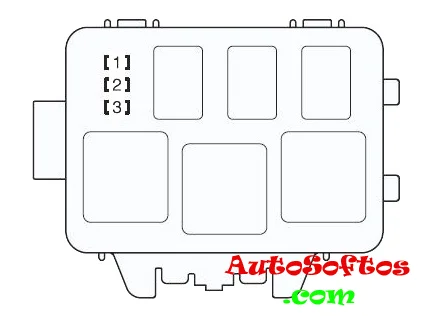

Дополнительный блок
Схема
Расшифровка
- 15А INV-W/P
- 7,5А IGCT NO.2
- 10А A/C-D
