Здесь мы покажем описание предохранителей и реле Тойота Марк 2 90 кузове, со схемами блоков и фото примерами исполнения. Отметим предохранитель прикуривателя. Данный материал так же подойдёт владельцам Toyota Cresta (Тойота Креста), Toyota Chaser.
Блок в салоне

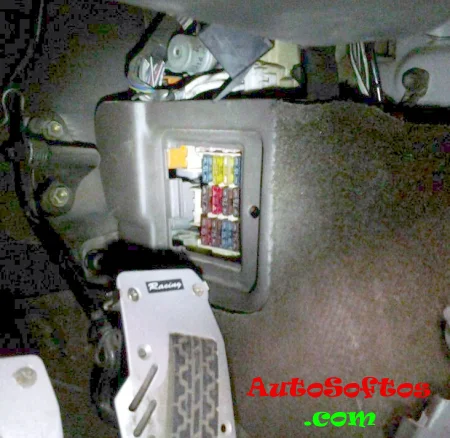

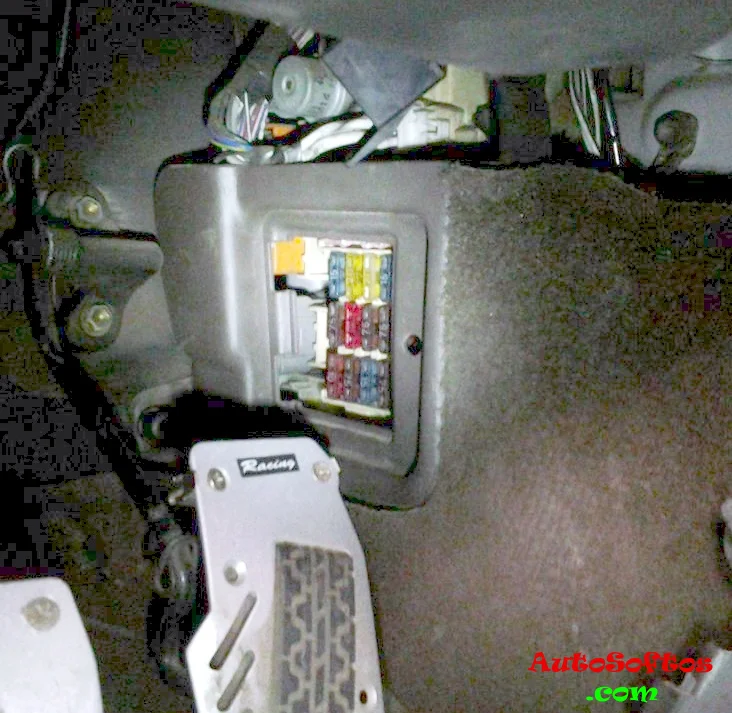

Блок предохранителей и реле находится в слоне под панелью приборов на стойке за защитной крышкой.

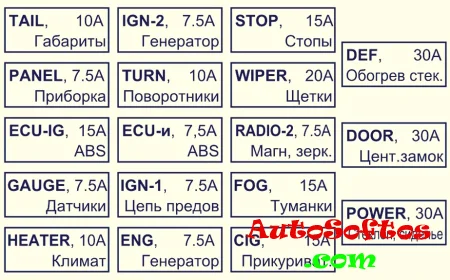

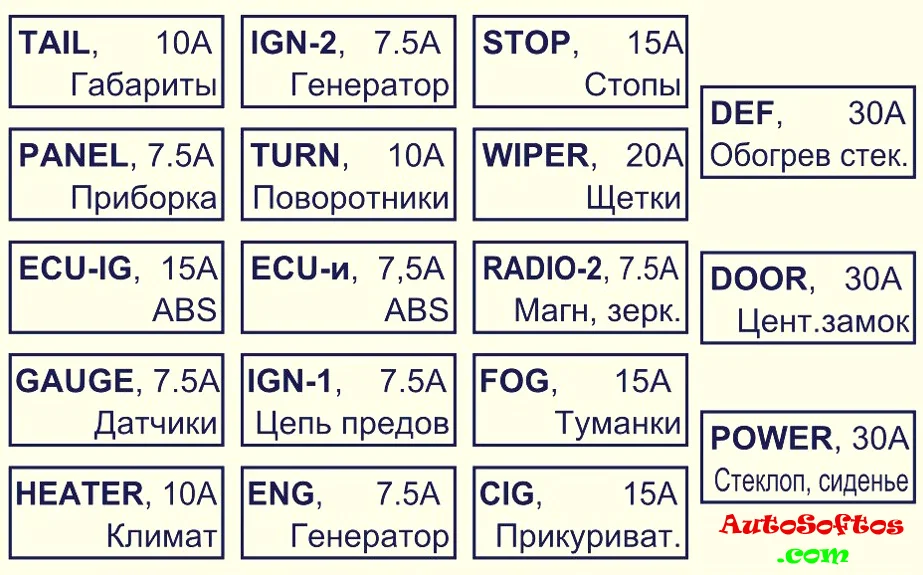

Схема предохранителей
Описание
| REAR DEFOG (обогреватель стекла) | 30А |
| DOOR (центральный замок) | 30А |
| POWER (стекло подъемники, люк) | 30А |
| STOP (стоп-сигналы) | 15А |
| WIPER (стеклоочистители и стекло омыватели) | 20А |
| RADIO №2 (магнитола) | 7,5А |
| FOG (противотуманные фары) | 15А |
| CIG (прикуриватель) | 15А |
| IG №2 (система запуска двигателем) | 7.5А |
| TURN (указатели поворота и аварийная сигнализация) | 10А |
| ECU-В (управление зеркалами, дистанционный замок) | 5А |
| IG №1 (система запуска двигателем) | 7.5А |
| ENGINE (двигатель) | 7.5А |
| TAIL (габариты) | 7,5А |
| PANEL (комбинация приборов) | 7,5А |
| ECU-IG | 15А |
| GAUGE (приборы) | 7,5 А |
| HEATER (отопитель) | 10А |
Предохранитель прикуривателя обозначен как CIG.

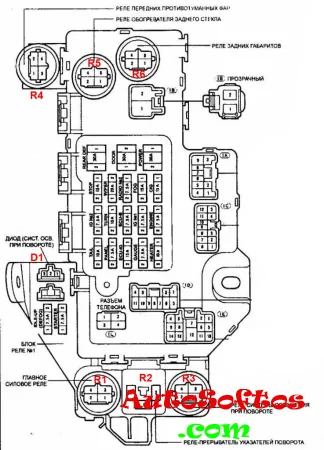

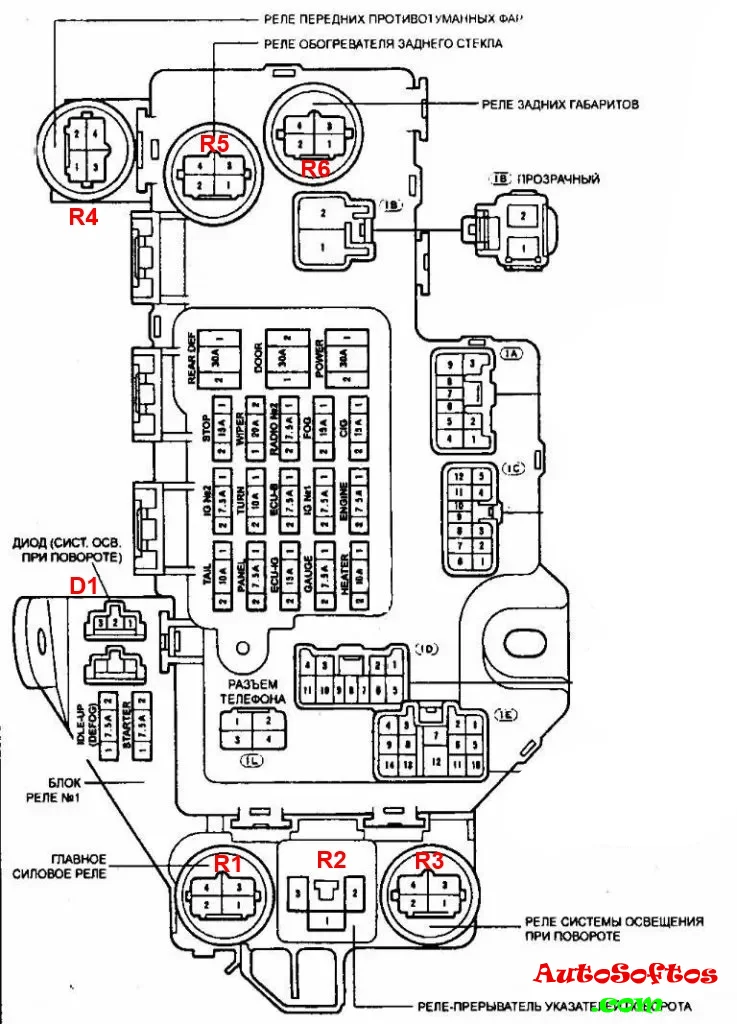

Схема реле
Назначение
D1 — Диод системы освещения при повороте
R1 — Главное силовое реле
R2 — Реле прерыватель указателей поворотов
R3 — Реле системы освещения при повороте
R4 — Реле передних противотуманных фар
R5 — Реле обогревателя заднего стекла
R6 — Реле задних габаритов
Блоки под капотом

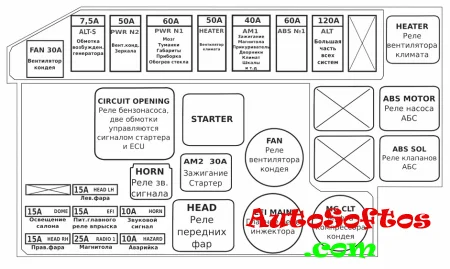

Главный блок

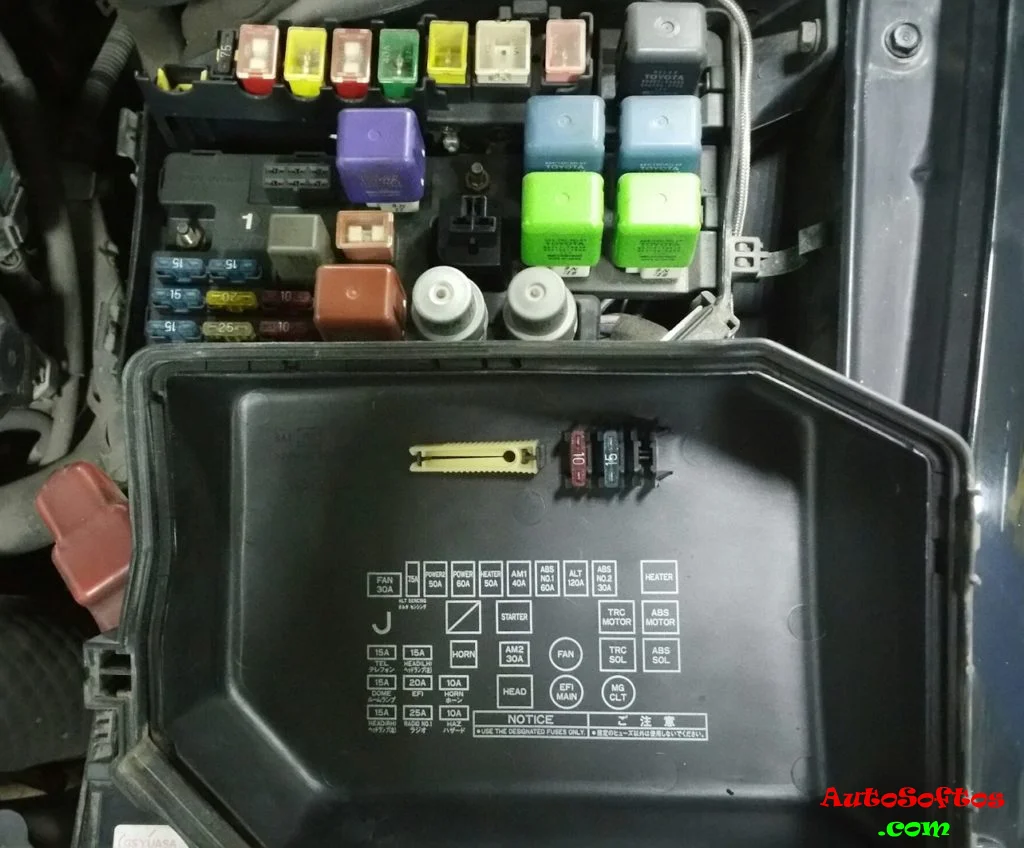

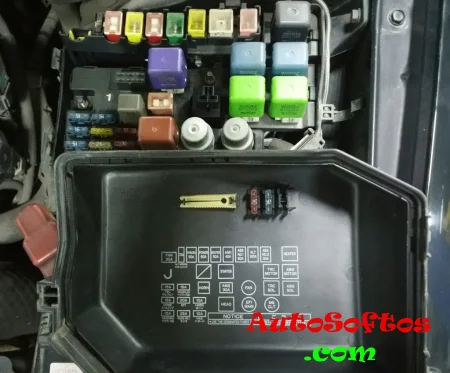

Основной блок предохранителей и реле в моторном отсеке находится с левой стороны рядом с аккумулятором.

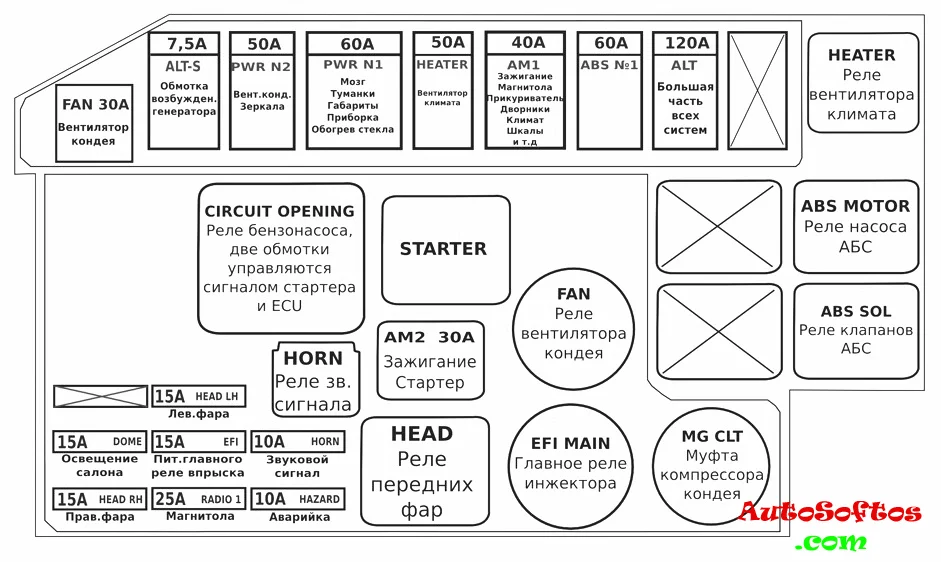

Схема
Обозначение
| COND FAN (вентилятор конденсатора) | 30А |
| ALT-S (зарядка) | 7,5А |
| POWER №2 | 50А |
| POWER №1 | 60А |
| HEATER | 50А |
| HEAD (RH) (правая фара) | 10А |
| HEAD (LH) (правая фара) | 10А |
| TRC (противобукс. система) | 7,5А |
| DEICER (антиообледенитель) | 20А |
| АМ2 (цепь АМ2 замка зажигания) | 20А |
| 4WS №2 (система 4WS) | 30А |
| ALT-S (цепь генератора) | 5А |
| 4WS №1 (система 4WS) | 30А |
| HORN (звуковой сигнал) | 10А |
| MAIN (главная плавкая вставка) | 40А |
| RADFAN (вентилятор радиатора) | 30А |
| ABS (анти блокировочная система) | 60А |
| ALT (генератор) | 100А |
| EFI (система впрыска) | 15А |
- CIRCUIT OPENING — реле топливного насоса
- HORN — реле звукового сигнала
- HEAD — реле фар
- FAN — реле вентилятора
- GLOW — реле свечей накаливания
- HEATER — реле отопителя
- STARTER — реле стартера

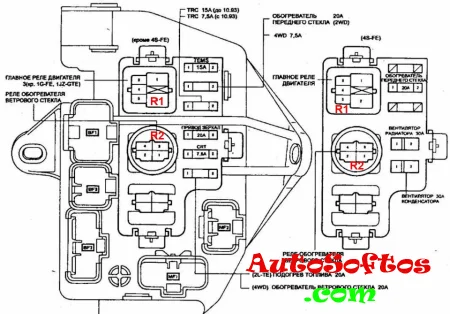

Дополнительный блок
Он расположенный на перегородке левой части моторного отсека.

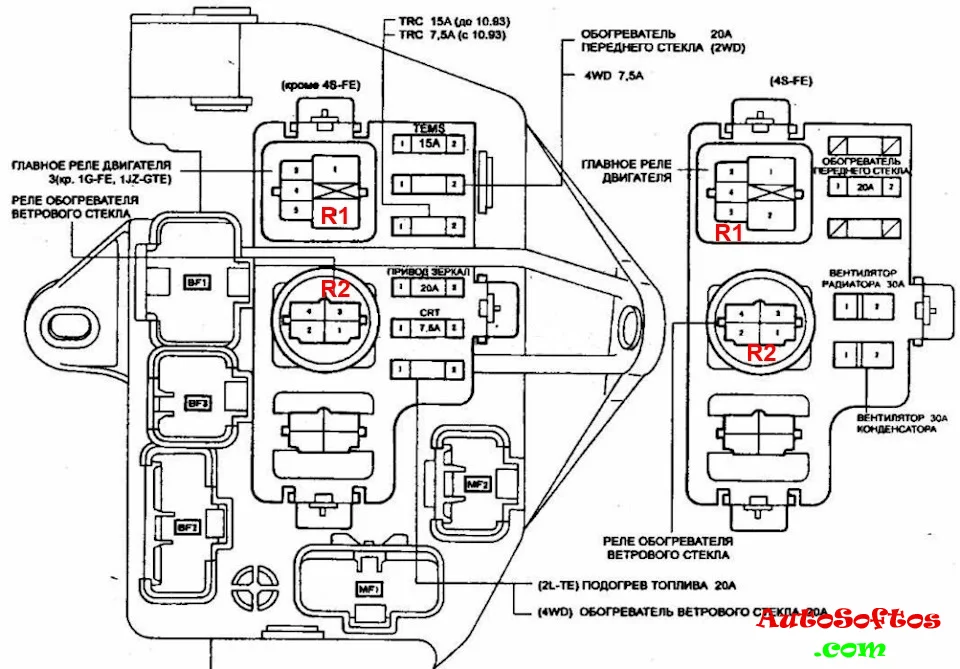

Схема
Расшифровка
- R1 — Главное реле двигателя
- R2 — Реле обогревателя ветрового стекла
