Здесь вы сможете найти описание предохранителей и реле Фольксваген Гольф 1 и Фольксваген Джетта 1 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок предохранителей и реле

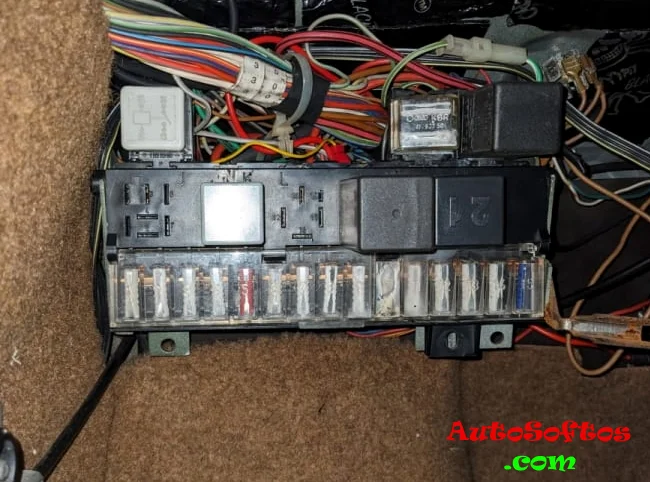

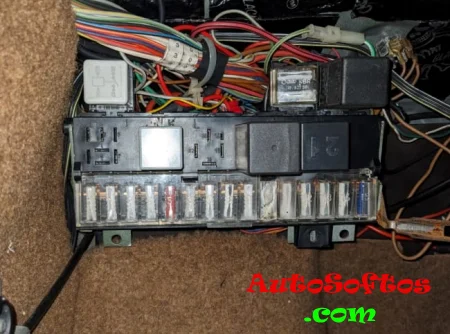

В салоне автомобиля основной блок с предохранителями и реле находится под панелью приборов со стороны водителя.

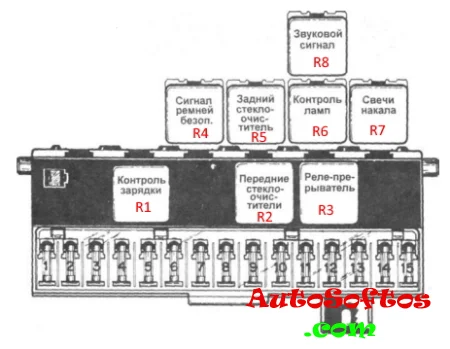

Схема
Описание предохранителей
| 1. | 8A Левая фара ближний свет |
| 2. | 8А Правая фара ближний свет |
| 3. | 8A Левая фара дальний свет |
| 4. | 8A Правая фара дальний свет |
| 5. | 16А Обогрев заднего стекла |
| 6. | 8А Стоп-сигнал, аварийные огни |
| 7. | 8А Прикуриватель, внутреннее освещение, часы |
| 8. | 8А Указатели поворотов |
| 9. | 8А звуковой сигнал и свет заднего хода |
| 10. | 16А Вентилятор радиатора |
| 11. | 8А Стеклоочиститель, стеклоомыватель и омыватель заднего стекла |
| 12. | 8А Подсветка номерного знака |
| 13. | 8А Задний фонарь правый, передний габаритный фонарь правый |
| 14. | 8А Задний фонарь левый, передний габаритный фонарь левый |
| 15. | 8А Противотуманная фара 25А Вентилятор радиатора |
| 16. | 50А Пусковые свечи накала |
Отдельно в верхней части блока могут устанавливаться дополнительные предохранители отвечающие за работу радио, электрических стеклоподъёмников и прочее.
Назначение реле
- R1 — Контроль зарядки
- R2 — Передние стеклоочистители
- R3 — Аварийная сигнализация
- R4 — Сигнал не пристёгнутых ремней безопасности
- R5 — Задний стеклоочиститель
- R6 — Контрольные лампы / топливный насос
- R7 — Свечи накала / Контроль содержания кислорода
- R8 — Звуковой сигнал

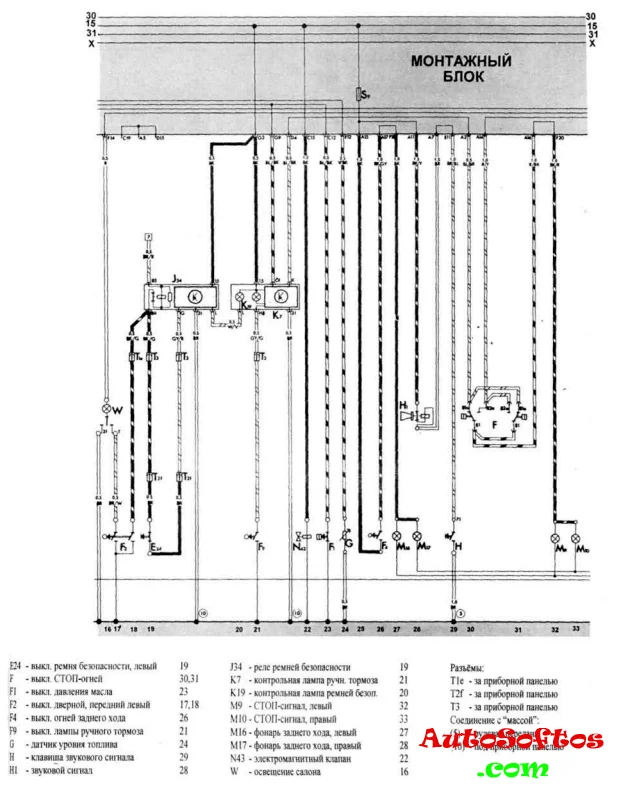

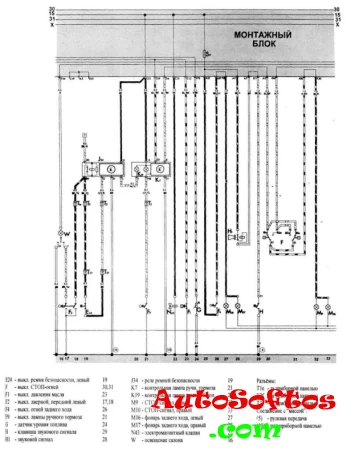

Общая схема электрических соединений
