Здесь вы сможете найти описание предохранителей и реле Фольксваген Гольф 8 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне

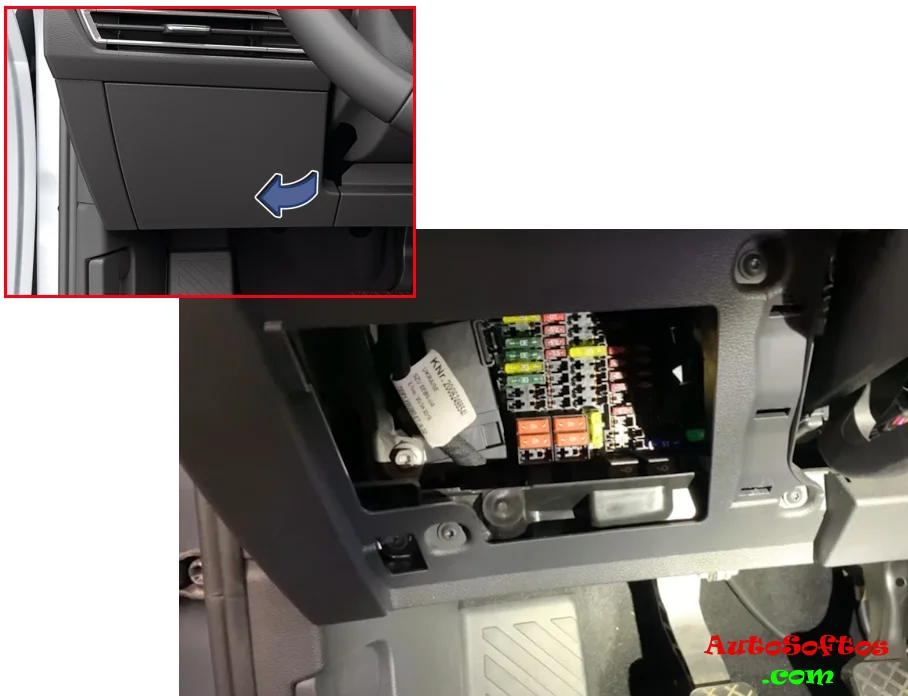

Он расположен за перчаточным ящиком, со стороны водителя. Для доступа, с усилием потяните за правую сторону в направлении стрелки.

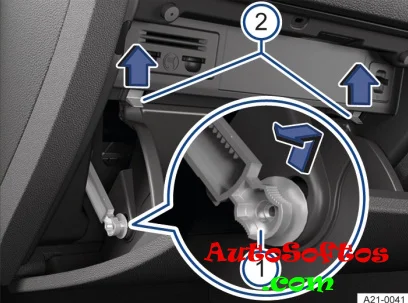

В моделях с правым расположением рулевого управления блок с предохранителями и реле установлен за бардачком. Пример доступа на макете.

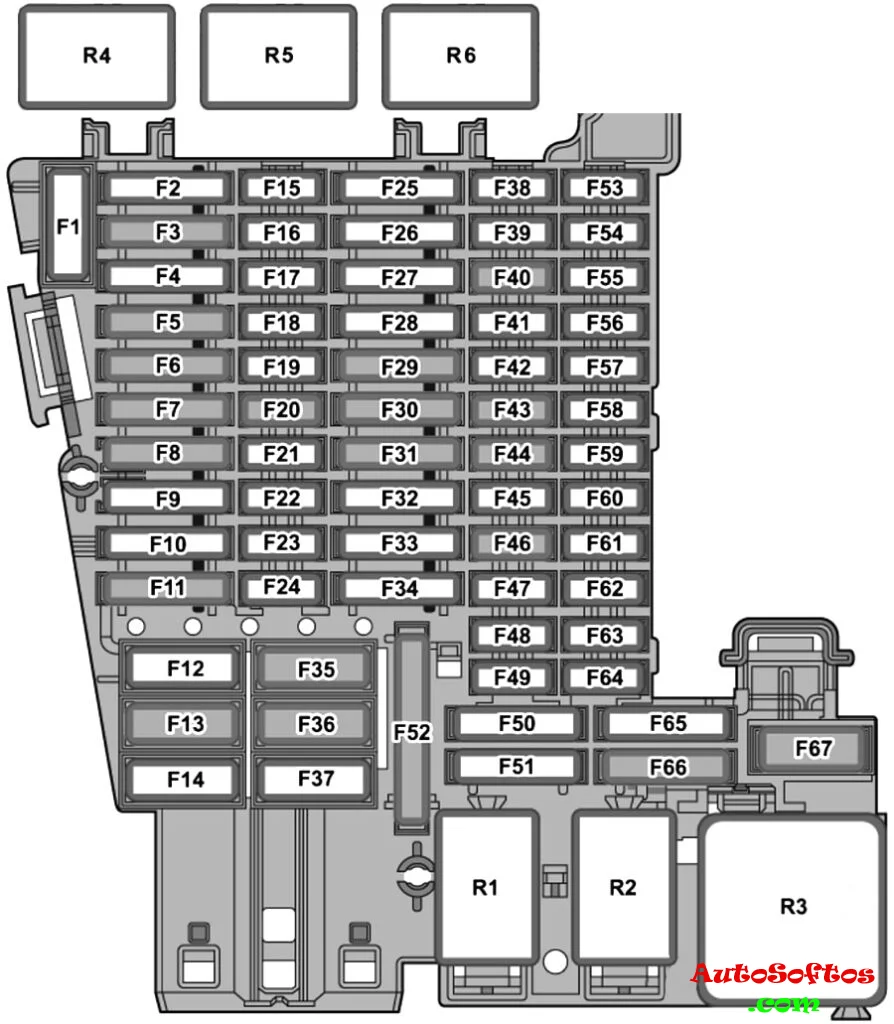

Схема
Описание
| SC1. | — |
| SC2. | — |
| SC3. | 25 A — Блок управления распознаванием прицепа |
| SC4. | 20 A — Блок управления подогревом реагента AdBlue (дизель) |
| SC5. | 25 A — Привод парковочного замка |
| SC6. | 30 A — Блок бортовой сети, внутреннее освещение |
| SC7. | 30 A — Блок управления климатической установкой, подогрев сидений |
| SC8. | 20 A — Блок управления регулировкой люка |
| SC9. | 30 A — Блок управления дверью водителя / пассажира, электро стеклоподъёмники задних дверей |
| SC10. | — |
| SC11. | 15 A — Блок управления распознаванием прицепа |
| SC12. | 40 A — Блок бортовой сети, наружное освещение (левая сторона) |
| SC13. | 40 A — Блок бортовой сети, центральный замок |
| SC14. | 30 A — Блок управления аудиосистемой (Digital Sound Package) |
| SC15. | — |
| SC16. | 7.5 A — Блок управления подушками безопасности |
| SC17. | 10 A — Реле системы дозирования реагента (AdBlue) |
| SC18. | 7.5 A — Интерфейс системы доступа и запуска, ручки дверей, модули защиты от взлома, электронный замок рулевой колонки |
| SC19. | 7.5 A — Комбинация приборов, модуль системы экстренного вызова |
| SC20. | 7.5 A — Блок интернет-доступа, USB-разъём, держатель телефона, ТВ-тюнер (Япония) |
| SC21. | 7.5 A — Блоки контроля слепых зон, наружные зеркала, ручка крышки багажника |
| SC22. | — |
| SC23. | — |
| SC24. | 15 A — Блок управления полным приводом |
| SC25. | 25 A — Передний ремень безопасности |
| SC26. | 30 A — Блоки управления дверями и электро стеклоподъёмниками |
| SC27. | 25 A — Передний ремень безопасности |
| SC28. | — |
| SC29. | 15 A — Блок управления распознаванием прицепа |
| SC30. | 30 A — Блок информационно-развлекательной системы |
| SC31. | 25 A — Блок управления распознаванием прицепа |
| SC32. | 25 A — Блок управления задним климат-контролем, подогрев задних сидений |
| SC33. | — |
| SC34. | — |
| SC35. | 40 A — Блок бортовой сети, наружное освещение (правая сторона) |
| SC36. | 40 A — Блок управления вентилятором отопителя |
| SC37. | — |
| SC38. | — |
| SC39. | 10 A — Блок электроники рулевой колонки |
| SC40. | 7.5 A — Сирена сигнализации |
| SC41. | 7.5 A — Диагностический интерфейс CAN |
| SC42. | 7.5 A — Селектор КПП, индикация положения селектора |
| SC43. | 10 A — Датчик температуры салона, блок управления климатом, реле обогрева заднего стекла |
| SC44. | 7.5 A — Кнопка стояночного тормоза, диагностический разъём, модуль крыши, датчик сигнализации, датчик дождя и света |
| SC45. | 7.5 A — Блок электроники рулевой колонки |
| SC46. | 7.5 A — Блок управления проекционным дисплеем (HUD) |
| SC47. | 10 A — Блок управления электронно-управляемой подвеской |
| SC48. | 7.5 A — USB зарядный разъём |
| SC49. | — |
| SC50. | — |
| SC51. | — |
| SC52. | 20 A — Розетка 12 В |
| SC53. | — |
| SC54. | — |
| SC55. | — |
| SC56. | — |
| SC57. | — |
| SC58. | 7.5 A — Передняя камера систем помощи водителю, блок парковки, адаптивный круиз-контроль |
| SC59. | 7.5 A — Кнопка стояночного тормоза, салонное зеркало, датчик качества воздуха |
| SC60. | 7.5 A — Диагностический разъём |
| SC61. | 7.5 A — Реле стартера 1 / 2 |
| SC62. | — |
| SC63. | — |
| SC64. | — |
| SC65. | 10 A — Блок генератора звука двигателя |
| SC66. | 15 A — Электродвигатель заднего стеклоочистителя |
| SC67. | 30 A — Реле обогрева заднего стекла |
| Реле | |
| R1. | Реле розеток питания |
| R2. | Реле питания клеммы 15 |
| R3. | Реле обогрева заднего стекла |
| R4. | Реле системы дозирования AdBlue (дизель) |
| R5. | — |
| R6. | — |
За работу прикуривателя отвечает предохранитель под номером 52 на 20А.

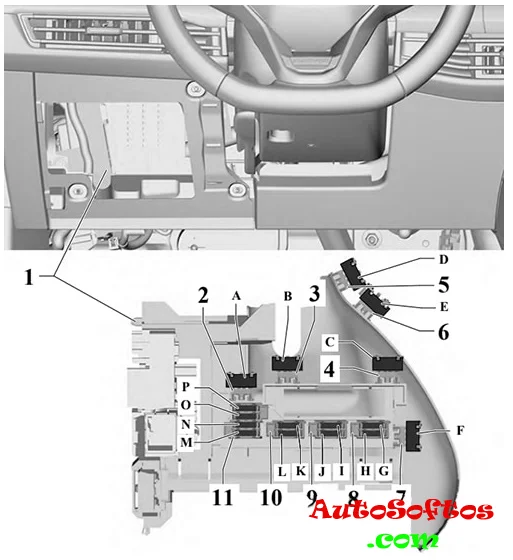

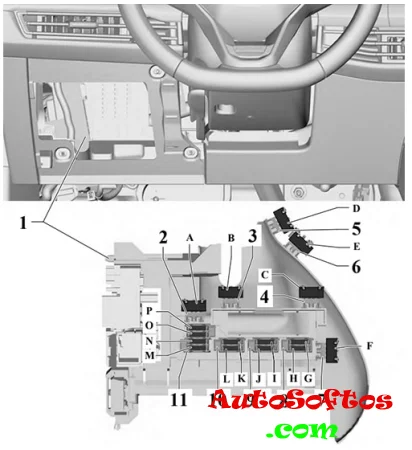

Схема
Обозначение
| A. | 15 A — Блок управления регулировкой сиденья водителя |
| B. | — |
| C. | — |
| D. | 15 A — Вентилятор спинки сиденья водителя, вентилятор подушки сиденья водителя, блок управления регулировкой переднего левого сиденья |
| E. | 15 A — Вентилятор спинки сиденья переднего пассажира, вентилятор подушки сиденья переднего пассажира, блок управления регулировкой переднего правого сиденья |
| F. | — |
| G. | 10 A — Блок управления специального автомобиля, диагностический разъём 2, точка подключения подъёмника для инвалидной коляски, точка подключения радиостанции, точки подключения передних дверей, точка подключения регистратора аварийных данных, точка подключения блока управления спецсигналами |
| H. | — |
| I. | — |
| J. | — |
| K. | 40 A — Точка подключения подъёмника для инвалидной коляски, блок управления специального автомобиля |
| L. | 40 A — Блок управления специального автомобиля, предохранитель 16 на держателе реле и предохранителей SRSH |
| M. | — |
| N. | — |
| O. | — |
| P. | — |
Блок под капотом

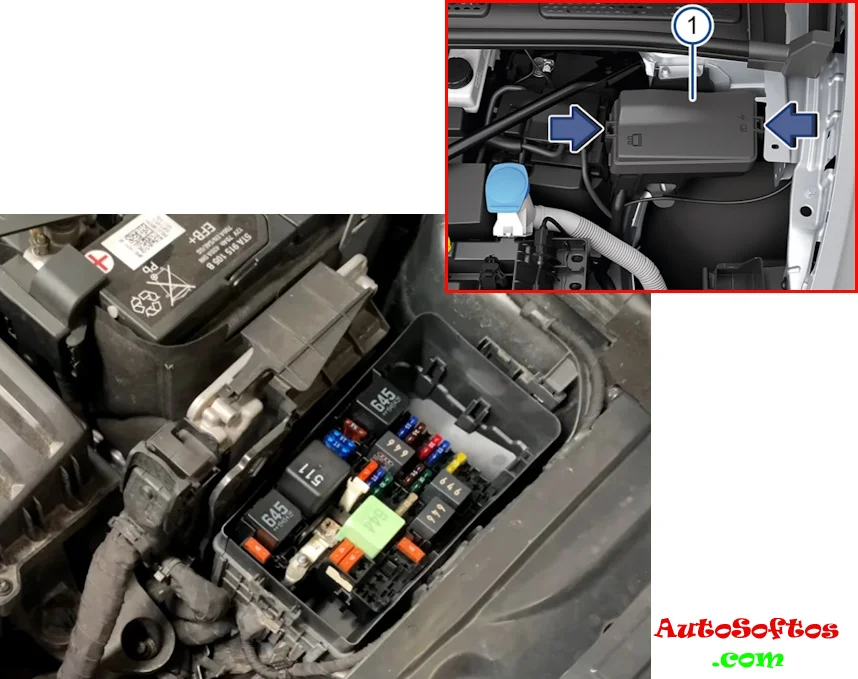

Находится в левой части моторного пространства, рядом с аккумуляторной батареей и закрыт защитной крышкой.

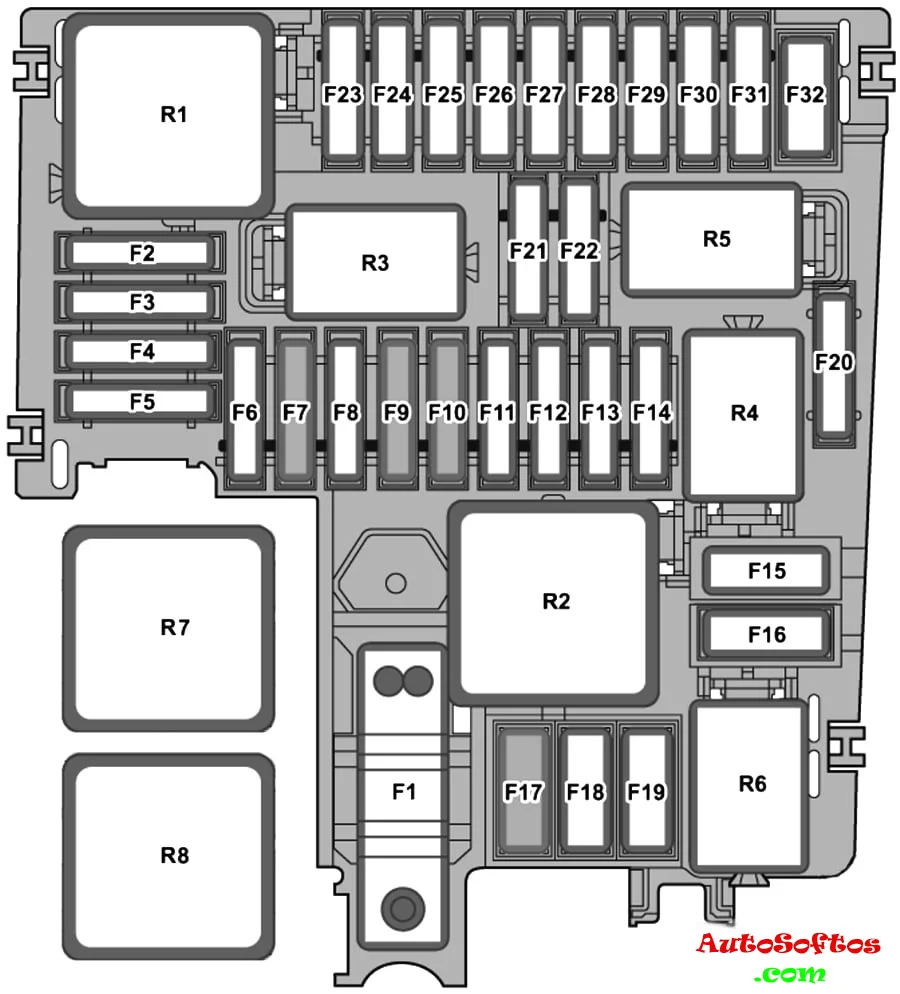

Схема
Назначение
| SB1. | 400 A — Блок управления электро усилителем рулевого управления |
| SB2. | 7.5 A — Главное реле (бензин), реле питания клеммы 30 (дизель), блок управления двигателем, блок управления ABS |
| SB3. | 20 A — Реле питания компонентов двигателя (2.0 л бензин) |
| SB3. | 7.5 A — Реле запорных газовых клапанов (двигатель на природном газе) |
| SB4. | 15 A — Передняя левая фара |
| SB5. | 15 A — Передняя правая фара |
| SB6. | — |
| SB7. | 30 A — Дополнительный гидравлический насос 1 масла коробки передач |
| SB8. | 40 A — Усилитель тормозов |
| SB9. | 15 A — Реле звукового сигнала |
| SB10. | 30 A — Блок управления мотором стеклоочистителя |
| SB11. | — |
| SB12. | 15 / 30 A — Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач |
| SB13. | 25 A — Блок управления ABS |
| SB14. | 20 A — Блок управления дополнительным отопителем |
| SB15. | 40 A — Блок управления ABS |
| SB16. | — |
| SB17. | 40 A — Нагревательный элемент дополнительного воздушного отопителя (дизель) |
| SB18. | 40 A — Нагревательный элемент дополнительного воздушного отопителя (дизель) |
| SB19. | — |
| SB20. | 15 A — Блок управления блокировкой дифференциала |
| SB21. | 7.5 A — Блок управления двигателем |
| SB22. | 30 A — Стартер |
| SB23. | 15 A — Блок управления двигателем |
| SB24. | 7.5 / 10 A — Вентилятор радиатора, датчик уровня и температуры масла, клапан адсорбера, клапаны управления распредвалами, клапан регулирования давления масла, клапан охлаждения поршней, клапан регулирования давления топлива (дизель), реле системы дозирования реагента (дизель), блок управления свечами накаливания (дизель), стартер-генератор (48 В), приводы распредвалов, датчик давления газа в баке |
| SB25. | 10 A — Газовые форсунки 1–4 (двигатель на природном газе) |
| SB26. | 10 A — Нагреватель вентиляции картера, клапан регулирования давления масла, исполнительный механизм регулирования температуры двигателя, клапан регулирования охлаждающей жидкости, клапан охлаждения поршней, насос циркуляции охлаждающей жидкости, насос охлаждения наддувочного воздуха, дополнительный насос отопителя |
| SB27. | 10 / 15 A — Датчик сажевого фильтра, лямбда-зонд до и после катализатора, блоки управления датчиками NOx |
| SB28. | 20 A — Катушки зажигания 1–4 с выходным каскадом, клапан адсорбера, клапаны управления фазами газораспределения, клапан регулирования давления масла |
| SB29. | 15 / 20 A — Блок управления топливным насосом |
| SB30. | — |
| SB31. | — |
| SB32. | — |
| Реле | |
| R1. | Главное реле |
| R2. | Реле высокой мощности нагревателя (дизель) |
| R3. | Реле звукового сигнала |
| R4. | Реле стартера 1 |
| R5. | Реле стартера 2 |
| R6. | Реле запорных газовых клапанов (двигатель на природном газе), реле питания компонентов двигателя |
| R7. | Блок управления свечами накаливания |
| R8. | Реле низкой мощности нагревателя |

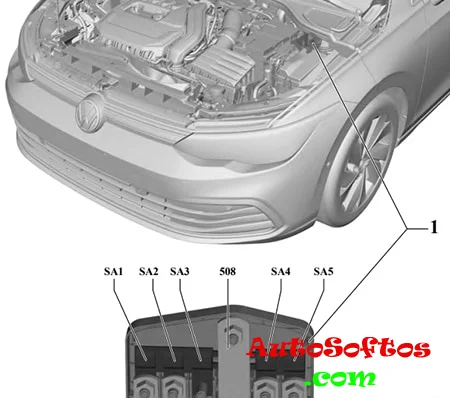

Рядом так же может устанавливаться блок предохранителей высокой мощности в виде плавких вставок.
Схема
Расшифровка
- SA1 — Блок предохранителей 150 А (моторный отсек)
- SA2 — Вентилятор радиатора 50 А
- SA3 –
- 508 — Аккумулятор
- SA4 — Блок предохранителей 125 А (пассажирский отсек)
- SA5 — Блок предохранителей 125 А (пассажирский отсек)
