Здесь вы найдете описание предохранителей и реле Фольксваген Туарег 1 с фотографиями и схемами блоков в которых они расположены. Отдельно отметим предохранители отвечающие за прикуриватель.

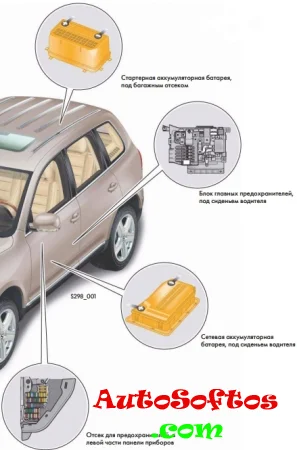

Расположение блоков

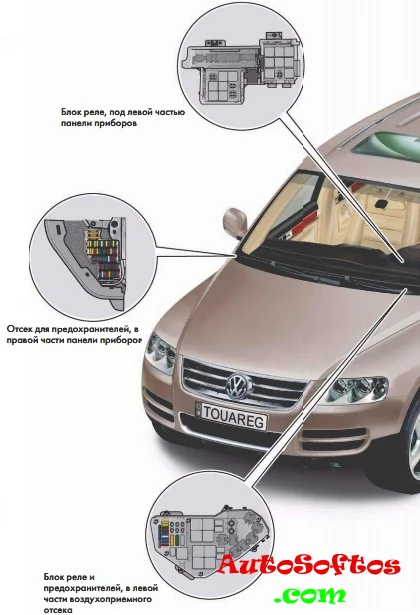

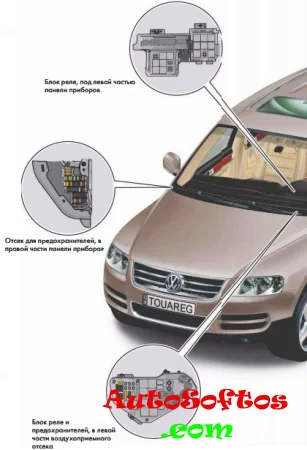

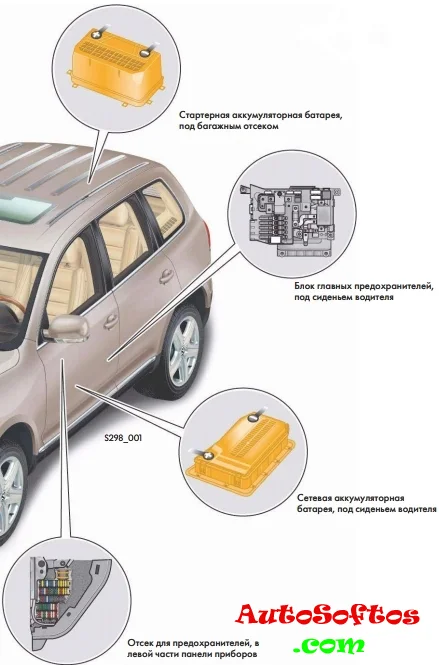

Общая схема мест где находятся основные блоки с предохранителями и реле представлены на данных рисунках.
Блоки в салоне

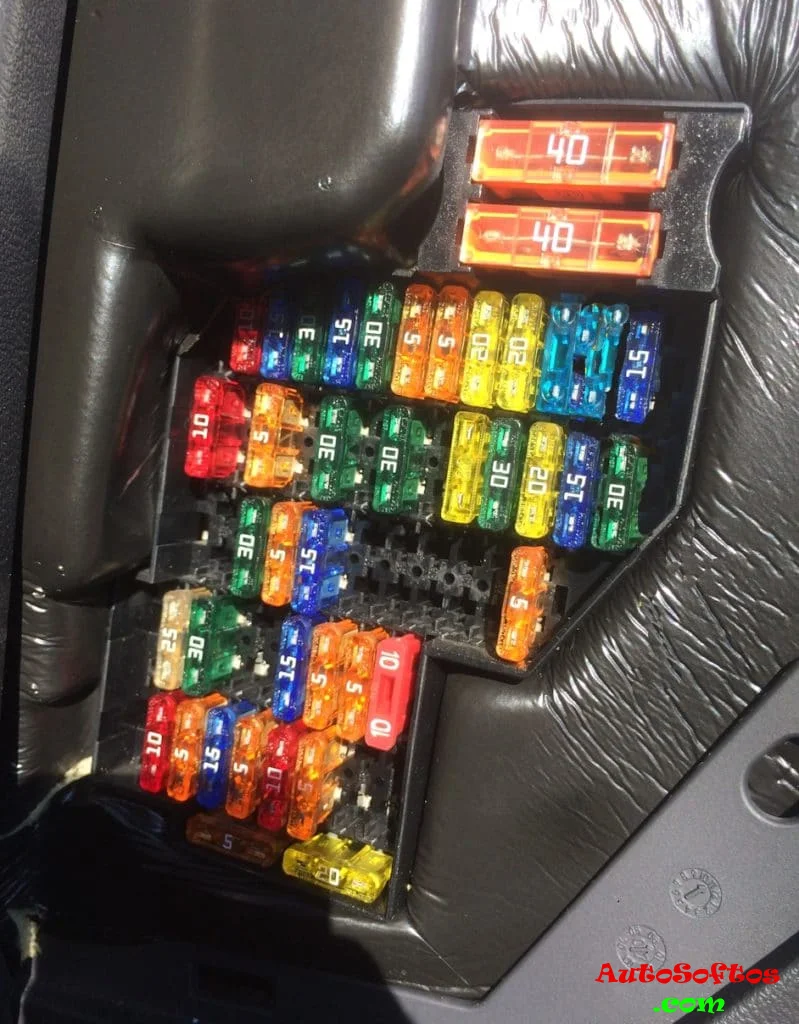

Блок с левой стороны

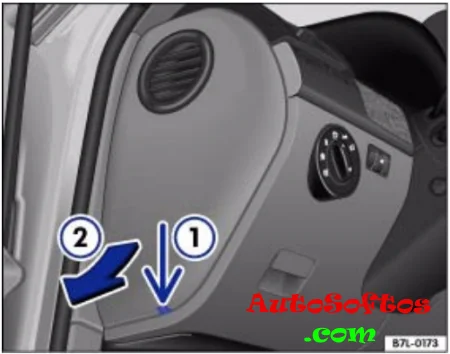

Для доступа снимите защитную крышку, с левого торца панели приборов.

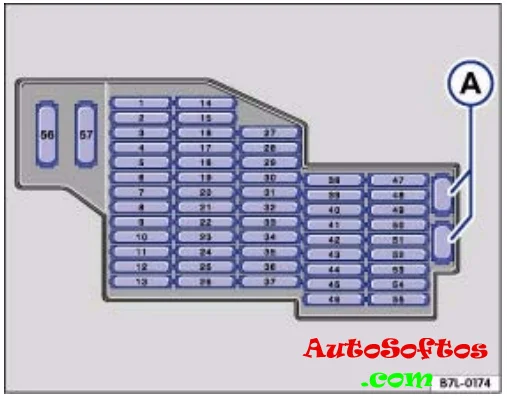

Схема
Описание
А — запасные предохранители
| 1. | 20А Прикуриватель |
| 2. | 5А Стояночное отопление (часы, датчик, насос) 15А Реле циркуляционного насоса |
| 3. | 20А Дополнительные розетки (12В) |
| 4. | 20А Стояночное отопление — нагреватель |
| 5. | 20А Реле розеток |
| 6. | 15А KESSY |
| 7. | 5А Диагностика, мультиплексная система, датчик дождя и освещенности |
| 8. | 30А Стеклоочистители |
| 9. | 15А Насос омывателей стекол |
| 10. | 25А Стеклоподъемник — левый задний |
| 11. | 15А Центральный замок — левый |
| 12. | 20А Салонное освещение |
| 13. | — |
| 14. | 25А Стеклоподъемник — левый передний |
| 15. | 20А Левый задний фонарь |
| 16. | 20А Звуковой сигнал |
| 17. | 10А Указатель поворота, Стояночные огни — левые |
| 18. | 20А Реле SRA |
| 19. | 15А Противотуманные фары |
| 20. | 30А Электропривод сидений |
| 21. | 15А Дополнительная поворотная фара |
| 22. | 30А Поперечная блокировка, блок управления 2 крышки багажного отсека |
| 23. | 10А Поперечная блокировка сзади |
| 24. | 5А Система контроля давления в шинах |
| 25. | 15А Регулировка рулевой колонки — электро |
| 26. | 10А Блок управления подушками безопасности, Отключение подушки безопасности переднего пассажира, выключатель педали сцепления |
| 27. | 5А Выключатель отключения системы охраны салона, подсветка салона |
| 28-32. | Резерв |
| 33. | 15А Обогрев рулевого колеса, блок управления рулевой колонки |
| 34. | 5А Датчик обогрева сидений, Охранное наблюдение за внутренним пространством |
| 35. | 15А Ближний свет, Дальний свет 30А Блок управления бортовой сети |
| 36. | 10А Питание от бортовой батареи |
| 37. | — |
| 38. | 10А Сигналы торможения |
| 39. | 5А Реле системы зажигания, климатической установки, обогрева сидений, панели приборов |
| 40. | 5А Панель приборов |
| 41. | 15А KESSY |
| 42. | 30А Электро люк |
| 43. | 30А Сабвуфер |
| 44. | 30А Электро устройства сидений |
| 45. | 30А Электро устройства сидений |
| 46. | — |
| 47. | 10А Блок управления блокировки межколесного дифференциала |
| 48. | 5А Часы стояночного отопления, блок управления ассистента смены полосы движения |
| 49. | 5А Сервотроник |
| 50. | 10А Датчик уровня и температуры масла, Обдув трубы отопителя (VR6) |
| 51. | 5А Датчик качества воздуха, Система мониторинга давления в шинах, Диагностика |
| 52. | 30А Задний стеклоочиститель |
| 53. | 5А Охранное наблюдение за внутренним пространством салона, Блок переключения наружного освещения, Обогрев зеркал |
| 54. | 10А Корректор наклона фар |
| 55. | 15А реле приточного вентилятора (скорость 2) |
| 56. | 40А Климатическая установка |
| 57. | 40А Электродвигатель регулировки вентилятора Bitron |
За прикуриватели отвечают предохранители с номерами 1, 3 и 5 на 20А.
Предохранитель №1 — это: прикуриватель + розетка на 12v в центральном тоннеле для задних пассажиров.
Предохранитель №3 — это: розетка на 12v в багажном отсеке (в стенке справа), та, которая ближе к пятой двери.
Предохранитель №5 — это: 12v водительская розетка (у ручки АКПП) и розетка 12v в багажном отсеке (в стенке справа).

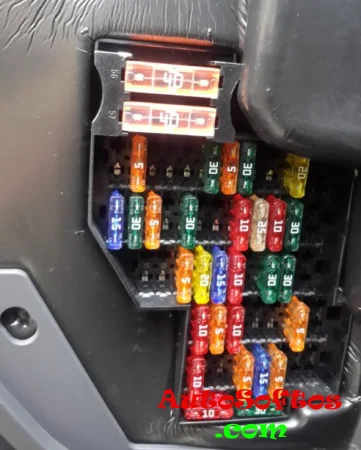

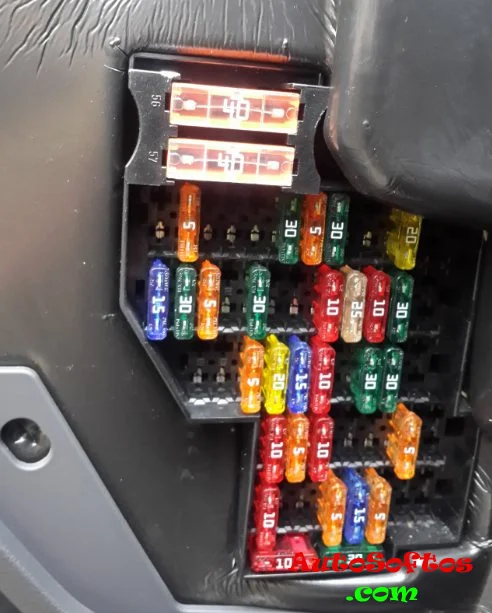

Блок с правой стороны

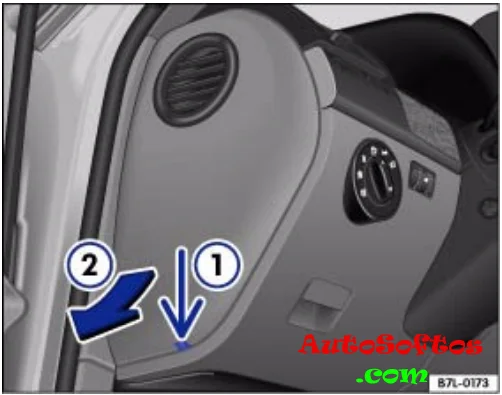

Расположен в правом торце приборной панели, так же закрыт защитной крышкой.

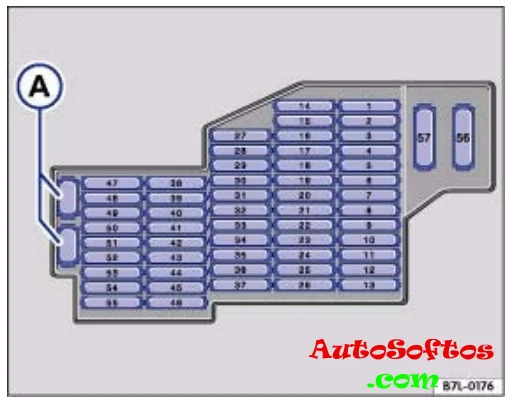

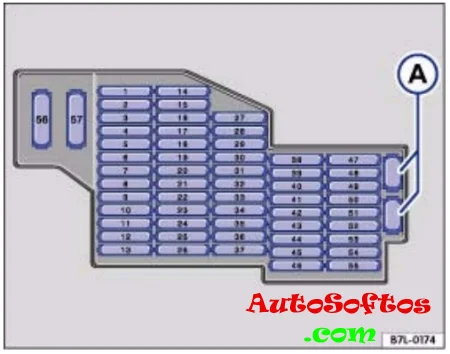

Схема
Обозначение
| 1. | 15А блок управления распознавания прицепа |
| 2. | 5А Парктроник, Компас |
| 3. | 15А Блок управления прицепа |
| 4. | 5А Телефон |
| 5. | 15А Блок управления распознавания прицепа |
| 6. | 30А Противозаносная система ESP, АБС |
| 7. | 5А Блок управления раздаточной коробки |
| 8. | 20А Дополнительные фары дальнего света |
| 9. | 5А CD-чейнджер |
| 10. | 5А TV-тюнер |
| 11. | 10А Радио |
| 12. | 30А Аудиоусилитель, Переключатель антенны |
| 13. | — |
| 14. | 20А Правый задний фонарь, 15А блок управления крышки багажного отсека |
| 15. | 25А Стеклоподъемник — правый задний |
| 16. | 10А Освещение багажника |
| 17. | 15А Ближний свет, Дальний свет |
| 18. | 30А Реле обогрева заднего стекла |
| 19. | 25/30А Двигатель наклона тягово — сцепного устройства |
| 20. | 30А Электро регулировка сидений 20А Инвертор с розеткой, 12 В-230 В |
| 21. | 10А Охранная система сигнализации, Отпирание запасного колеса |
| 22. | 25/30А Электро регулировка правого переднего сиденья, Обогрев передних сидений |
| 23. | 10А Климатическая установка |
| 24. | 25/30А Электро регулировки сидений |
| 25. | 5А Задняя консоль управления микроклиматом |
| 26. | — |
| 27. | 15А Система мониторинга давления в шинах, Блок управления системы регулирования дорожного просвета |
| 28. | 10А Автоматическое поддерживание дистанции |
| 29. | 10А Автоматическая коробка передач (АКПП) |
| 30. | 20А Лебедка, реле доводчика |
| 31. | 25А Задний блок управления, 15А Блок управления крышки багажного отсека |
| 32. | 10А Центральный замок — правый |
| 33. | 10А Задний блок управления охранной системой сигнализации 15А Индивидуальное оборудование |
| 34. | 25А Стеклоподъемник — правый передний |
| 35. | 10А Указатель поворота, Стояночные огни справа 30А Панель управления регулировками сиденья переднего пассажира |
| 36. | 5А Потолочный модуль, Телефон |
| 37. | — |
| 38. | EPS, АБС |
| 39. | 10А Климатическая установка 5А Реле нагревательного элемента ветрового стекла |
| 40. | 10А Продольная блокировка |
| 41. | 10А Блок управления для прицепа |
| 42. | 5А Радио, Управление открыванием дверей гаража |
| 43. | 5А Выключатель фонарей заднего хода |
| 44. | Обогреваемые форсунки стеклоомывателей, регулятор подогрева сиденья |
| 45. | Резерв |
| 46. | Резерв |
| 47. | 10А Автоматическое регулирование дистанции, радарный сенсор, модуль правой фары |
| 48. | 10А Блок управления пневмоподвеской |
| 49. | 5А Зеркало, Телефон |
| 50. | 5А Парктроник, клавиша отключения ASR и ESP |
| 51. | 20А Коробка передач |
| 52. | 5А Селектор |
| 53. | 30А Реле нагревательного элемента ветрового стекла |
| 54. | 30А Электропривод тормозов прицепа, Реле нагревательного элемента ветрового стекла |
| 55. | 20A Электропривод рулевой колонки |
| 56. | 40A ABS, ESP |
| 57. | 40A Продольная блокировка |

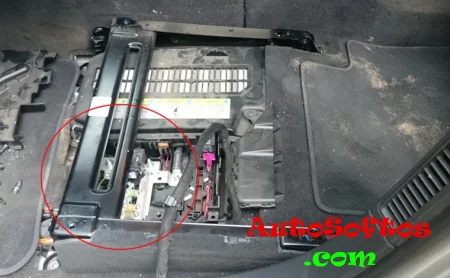

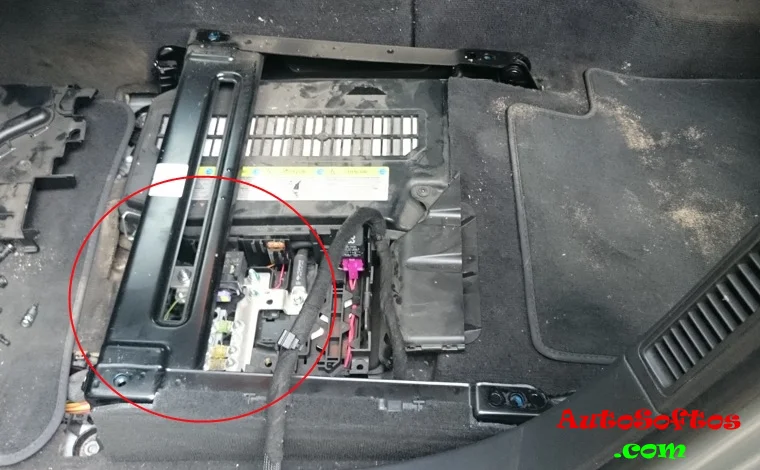

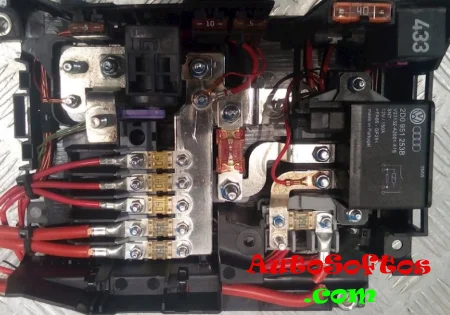

Блок под сиденьем водителя

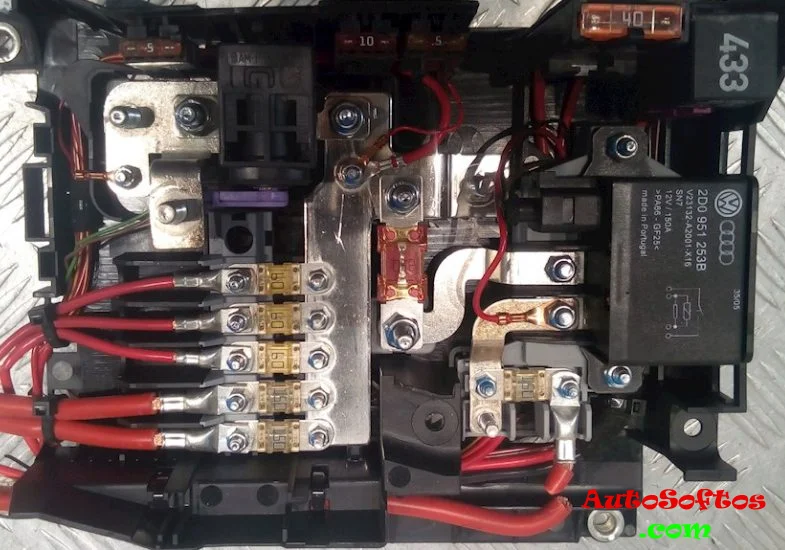

Находится на крышке аккумуляторной батареи либо рядом с ней.

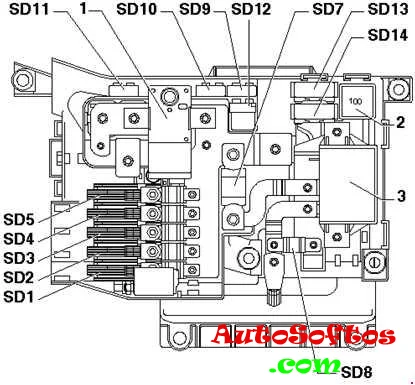

Схема
Расшифровка
- Главный выключатель АКБ
- Реле электропитания клеммы 15 (100) / (433)
- Реле зарядки второй АКБ
| SD1 | 150А Левый блок предохранителей |
| SD2 | 150А Правый блок предохранителей |
| SD3 | 60А Правый блок предохранителей |
| SD4 | 60А Коммутационный блок, левый блок предохранителей |
| SD5 | 60А Реле клеммы 15 |
| SD7 | 250А Параллельное включение АКБ |
| SD8 | 150А Розетка |
| SD9 | 5А Блок управления бортовой сети |
| SD10 | 10А Блок управления бортовой сети |
| SD11 | 5А Диагностика провода стартера |
| SD12 | Не используется |
| SD13 | 40А Электродвигатель компрессора системы регулирования дорожного просвета |
| SD14 | Не используется |

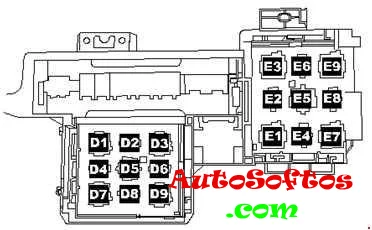

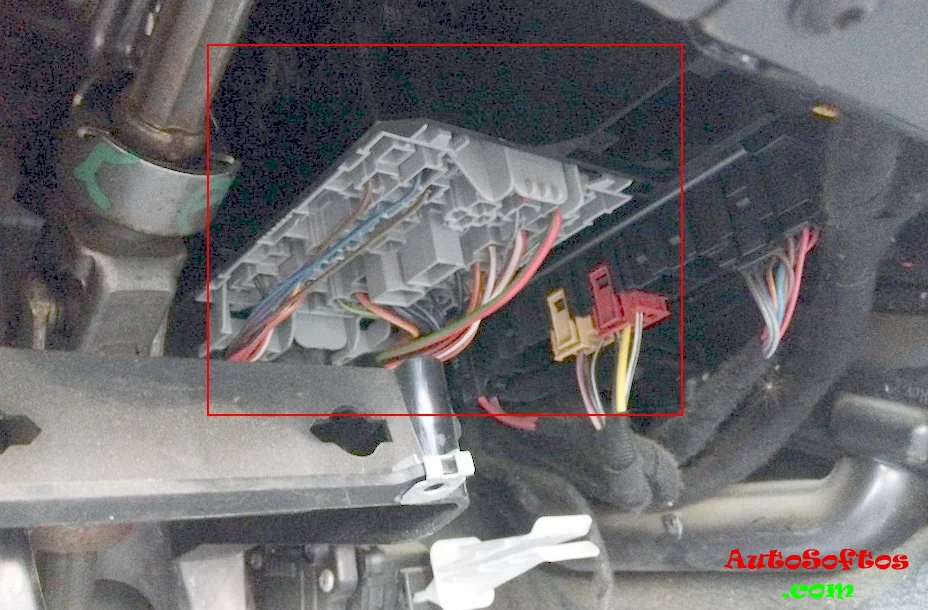

Блок реле

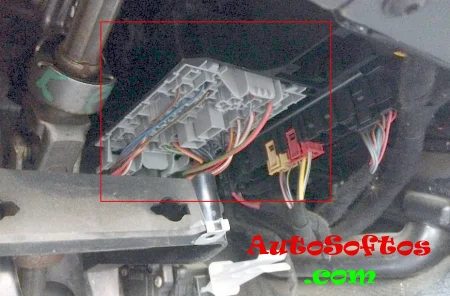

Он устанавливается в нижней части панели приборов, в районе рулевой рейки.
Схема
Описание
| D1. | Блок управления Servotronic (476) |
| D2. | Реле доводчика (404) |
| D3. | Реле компрессора системы регулирования дорожного просвета (373) |
| D4. | Реле розеток (404) |
| D5. | Реле климатической установки (100) |
| D6. | Реле приточного вентилятора, скорость 2 (404) только с ручной климатической установкой |
| D7. | Реле обогрева заднего стекла (53) |
| D8. | Реле циркуляционного насоса (404) только VR6 с дополнительным отопителем |
| D9. | Реле подключения генератора (53) |
| E1. | Разделительное реле солнечной батареи (79) |
| E2. | Реле отпирания запасного колеса (404) |
| E3. | Реле обогрева левой части ветрового стекла (53) |
| E4. | Реле циркуляционного насоса (404) |
| E5. | Реле 2 электропитания клеммы (432) только V10 TDI |
| E6. | Не используется |
| E7. | Реле системы очистки фар (53) |
| E8. | Реле аккумулятора остаточного тепла (404) |
| E9. | Реле обогрева правой части ветрового стекла (53) |

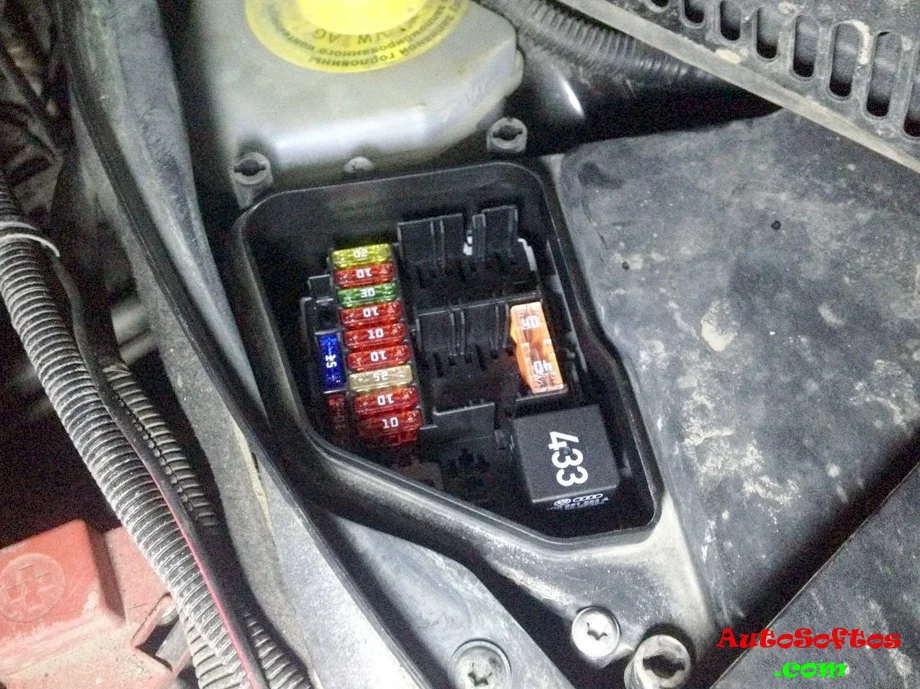

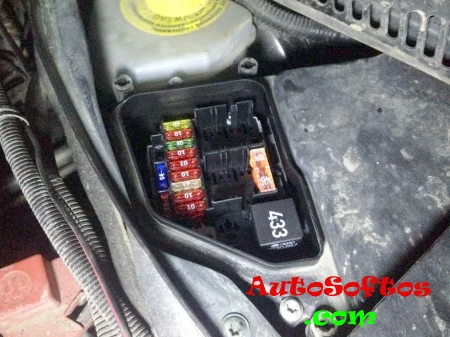

Блок под капотом

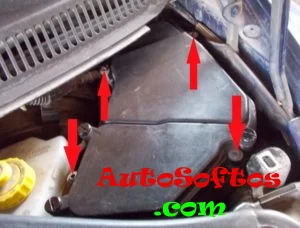

Данный блок реле и предохранителей размещен в воздухоприемном отсеке подкапотного пространства.

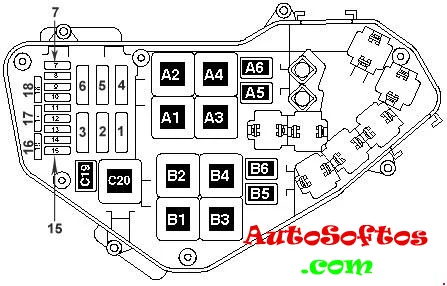

Схема
Назначение предохранителей
| 1. | 60А блок управления вентилятора радиатора, вентилятор радиатора |
| 2. | 30А блок управления вентилятора радиатора, вентилятор радиатора |
| 3. | 40А насоса вторичного воздуха |
| 4. | 40А насоса вторичного воздуха |
| 5. | 30А катушка зажигания, предохранители в блоке реле и предохранителей |
| 6. | 30А катушка зажигания |
| 7. | 10А форсунки цилиндра, реле насоса системы охлаждения топлива 20А катушка зажигания |
| 8. | 10А форсунки цилиндра 20А катушка зажигания |
| 9. | 30А блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя |
| 10. | 10А датчик высокого давления, расходомер воздуха, блок управления климатической установки, реле подключения генератора, реле дополнительного насоса системы охлаждения, реле усилителя тормозов (3,2 л), диагностический насос топливной системы, блок управления турбонагнетателя |
| 11. | 15А датчик уровня и температуры масла, блок управления Climatronic, электромагнитный клапан абсорбера, блок управления турбонагнетателя 10А блок управления климатической установки |
| 12. | 5А реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор, блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора |
| 13. | 15А регулятор давления топлива, топливный насос |
| 14. | 15А регулятор давления топлива, топливный насос 10А клапан дозирования топлива |
| 15. | 15А реле топливного насоса, блок управления Motronic, блок управления двигателя |
| 16. | 10А реле параллельного включения АКБ, 30А насос тормозной системы |
| 17. | 15А лямбда-зонд 30А лямбда-зонд |
| 18. | 7,5/15А лямбда-зонд после катализатора |
Описание реле
| A1. | Блок управления свечей накаливания (475) |
| A2. | Реле электропитания клеммы 30 (109) / (219) |
| A4. | Реле топливного насоса (53) |
| A6. | Реле насоса системы охлаждения топлива (404) |
| A5. | Реле дополнительного насоса системы охлаждения (404) |
| A3. | Блок управления системы автоматического накаливания свечей (475) |
| B6. | Реле дополнительного топливного насоса (449) |
| B7. | Не используется |
| B4. | Реле малой мощности обогрева (100) Реле 1 электропитания (100) |
| B3. | Реле высокой мощности обогрева (100) |
| B1. | Реле электропитания клеммы 30 (219) |
| B2. | Реле топливного насоса (53) |
| C20. | Реле электропитания клеммы 50 (433) |
| C19. | Реле подкачивающего топливного насоса (404) |
