Здесь мы предоставим описание блоков предохранителей и реле Фольксваген Пойнтер со схемами и их фото примерами. Отметим предохранитель отвечающий за прикуриватель.
Основной блок предохранителей и реле
Он находится под панелью приборов, за перчаточным ящиком. Для доступа к блоку, надо снять сам ящик.

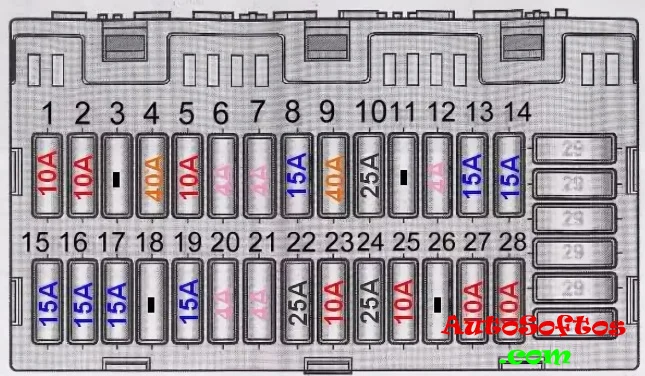

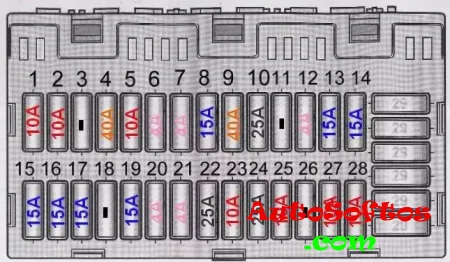

Схема предохранителей
Описание
| 1. | Звуковой сигнал |
| 2. | Левый корректор наклона фар |
| 3. | Система ABS |
| 4. | Вентилятор радиатора первой стадии |
| 5. | Правый корректор наклона фар |
| 6. | Часы, Освещение багажного отделения, Внутреннее освещение |
| 7. | Правые стояночные огни |
| 8. | Тормозные огни, Аварийная световая сигнализация, Световой сигнал |
| 9. | Вентилятор радиатора второй стадии |
| 10. | Кондиционер |
| 11. | Резерв |
| 12. | Центральный замок, Система охранной сирены |
| 13. | Система впрыска |
| 14. | Топливный насос |
| 15. | Правый дальний свет, Контрольная лампа |
| 16. | Левый дальний свет |
| 17. | Передний стеклоочиститель и омыватель ветрового стекла, стеклоомыватель заднего стекла |
| 18. | Противотуманные фары |
| 19. | Двенадцати вольтовая штепсельная розетка |
| 20. | Левые стояночные огни |
| 21. | Перчаточный ящик, Пепельница, Прикуриватель, Фонарь освещения номерного знака, Задние противотуманные фары, Стояночные огни |
| 22. | Обогрев заднего стекла |
| 23. | Стеклоочиститель заднего стекла |
| 24. | Вентиляционная система |
| 25. | Прикуриватель, Предупредительный сигнал об использовании ремней безопасности |
| 26. | Регулировка наружных зеркал |
| 27. | Указатели поворотов, Контрольные лампы указателей поворотов, Предупредительные огни, Резервный запас топлива, Указатель температуры охлаждающей жидкости |
| 28. | Фонари заднего хода |
| 29. | Запасные предохранители |
За прикуриватель отвечают предохранитель номер 21 либо 25.

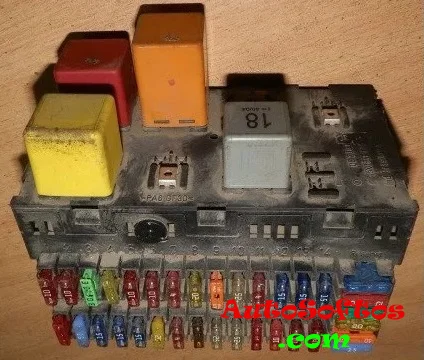

В данном блоке (сверху) располагается основной отдел с реле.
Назначение реле
- Реле переднего стеклоочистителя
- Реле указателя поворотов и аварийной сигнализации
- Pеле для а/м с очистителем либо омывателем заднего стекла
- Реле противотуманных фар
- Реле отключения обогрева заднего стекла
- Функция X (зарезервированная позиция)
- Реле сигнала
- Термопредохранитель для стеклоподьемников с электроприводом
- Центральный замок
- Реле кондиционера
- Реле корректора фар

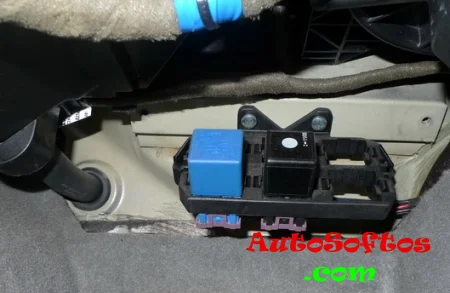

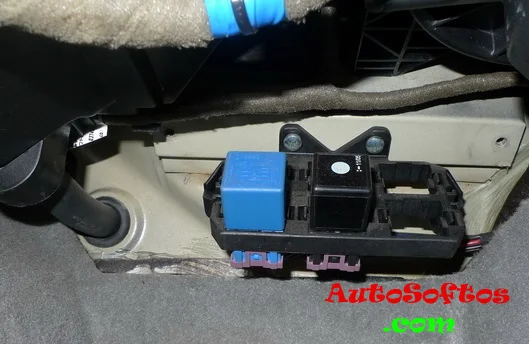

Дополнительный блок реле
Он находится за обшивкой, в ногах у переднего пассажира.
Тут могут находится следующие элементы: реле системы впрыска, реле топливного насоса, реле высокой мощности.
На некоторых моделях автомобилей еще несколько дополнительных предохранителей находятся в моторном отсеке, например, на аккумуляторной батарее.
