Здесь мы покажем назначение элементов блоков предохранителей и реле в фольксваген фаэтон и места их расположения, а так же выделим предохранители отвечающие за прикуриватель.

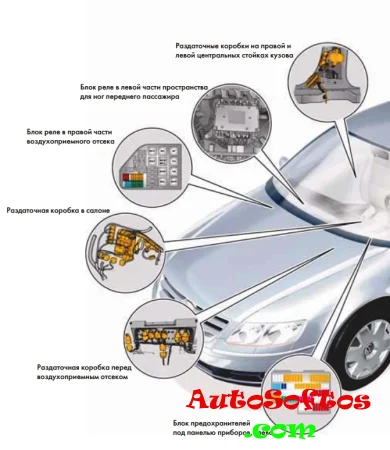

Общее расположение блоков

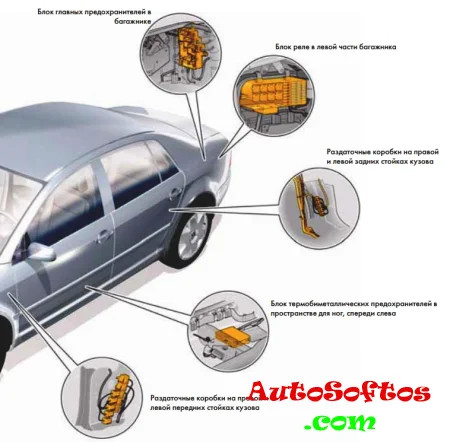

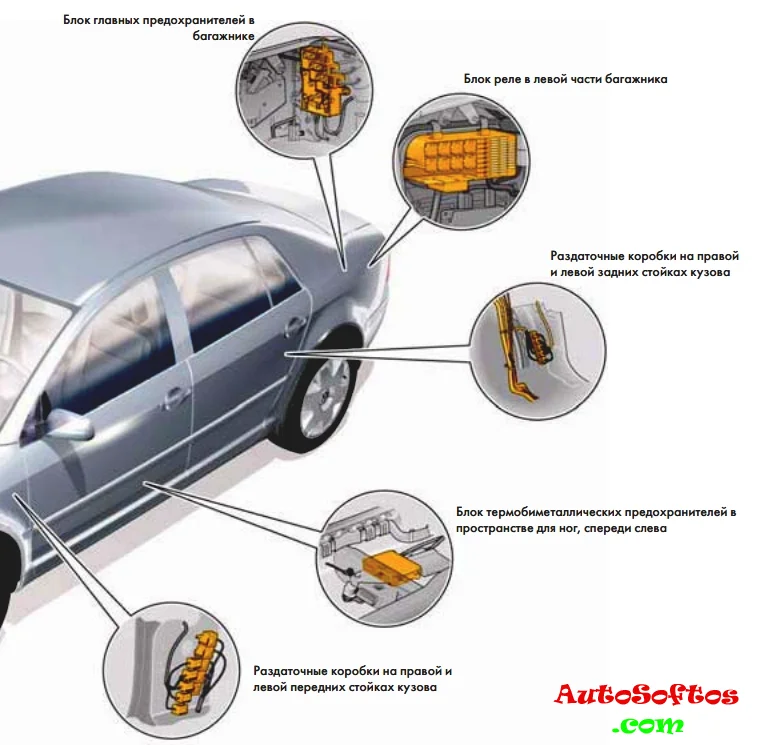

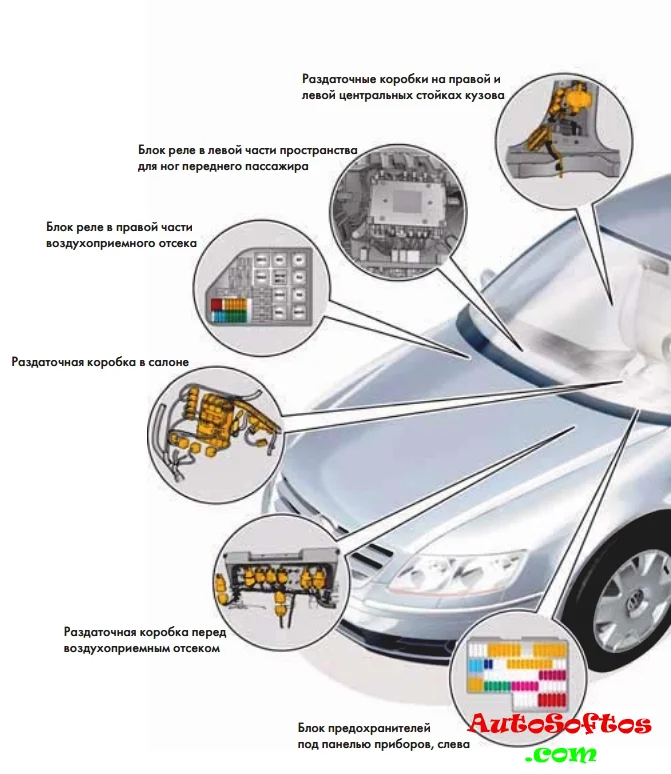

Все компоненты электрооборудования находятся в различных местах автомобиля. Приведенные ниже рисунки дают представление о местах их установки.

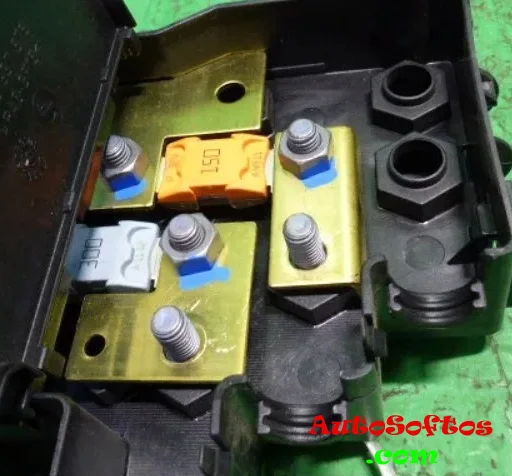

Блок главных предохранителей

Блок главных предохранителей находится в левой части багажника. Входящие в этот блок предохранители защищают основные цепи электрооборудования автомобиля. К этому блоку подключаются кабели от сетевой батареи, от блока управления обогревателем ветрового стекла (с преобразователем напряжения постоянного тока), от переднего и заднего блоков электронных приборов и от генератора, а также провод для измерения напряжения в бортовой сети. Состоит из плавких вставок высокой мощности.

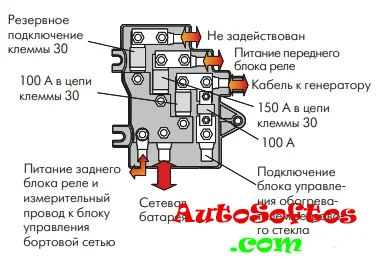

Схема с расшифровкой

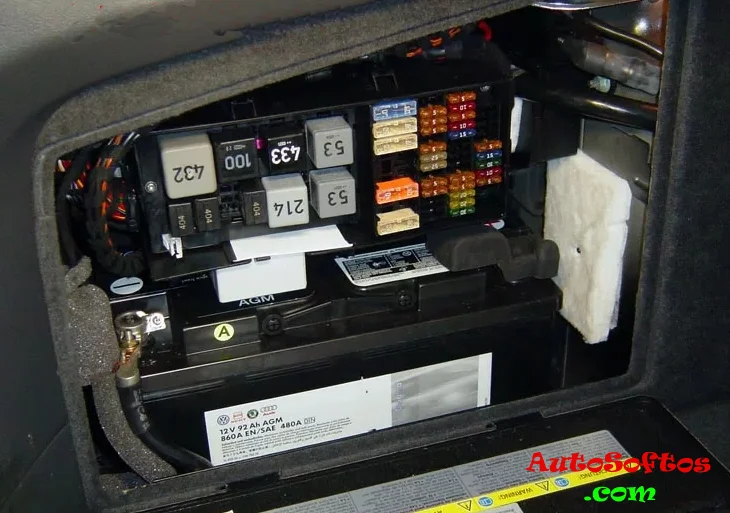

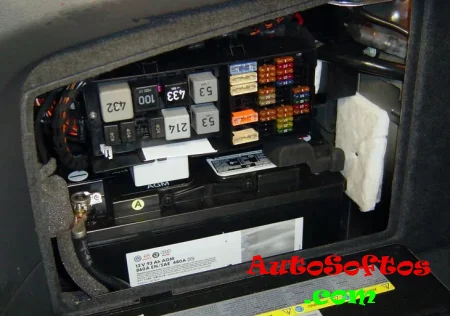

Задний блок реле

Расположен в левой части багажника, за обшивкой.

Он может содержать следующие реле:

• реле переключения стартерной батареи (100)
• реле переключения сетевой батареи (432)
• реле топливного насоса 1 (404)
• реле топливного насоса 2 (404)
• реле в цепи клеммы 50 (433)
• реле 1 обогревателя заднего стекла (100)
• реле 2 обогревателя заднего стекла (104)
• реле пневматической подвески (214)
• реле привода крышки топливного бака (404)

Актуальная схема с описанием предохранителей должна находится рядом с блоком.

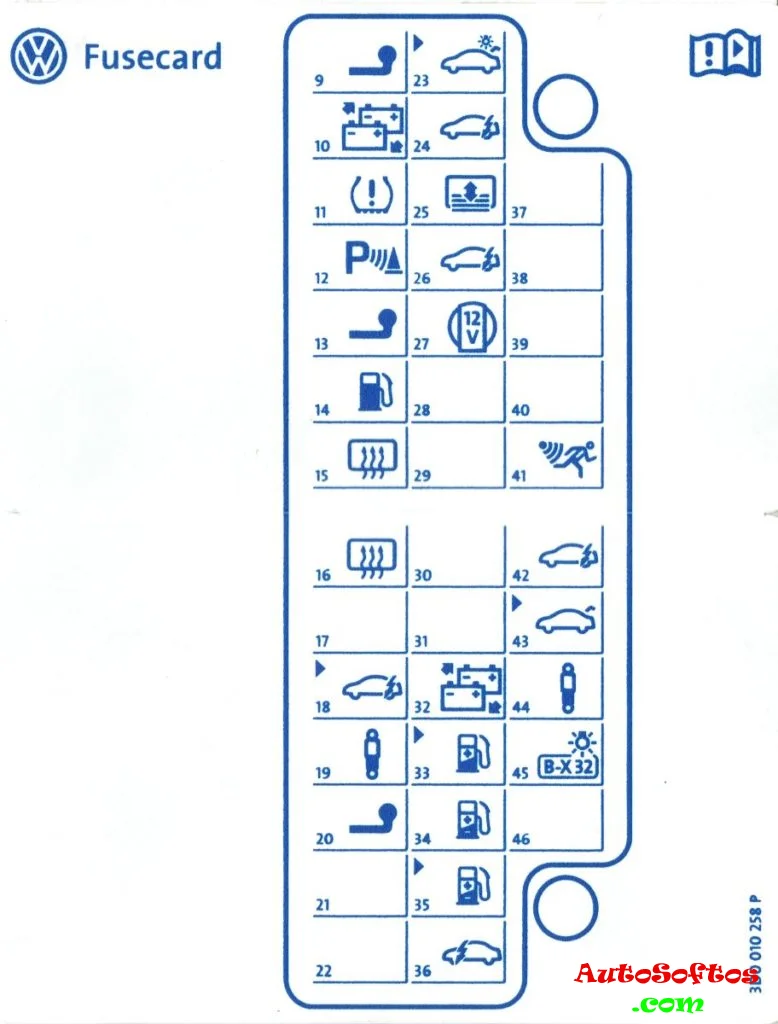

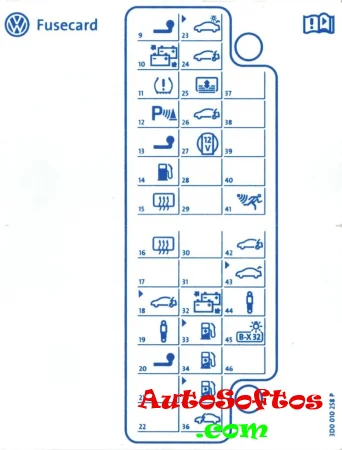

Схема предохранителей с обозначением

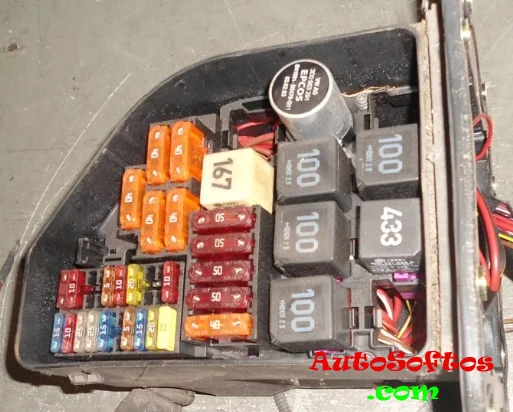

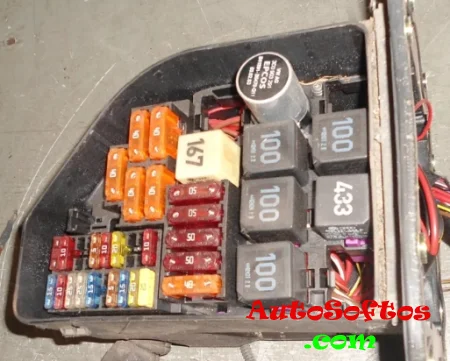

Блок реле в воздухоприемном отсеке

Расположенный в передней части воздухоприемного отсека.

Описание элементов

• конденсатор для сглаживания колебаний напряжения в бортовой сети
• главные реле 1 и 2 (53 и 100)
• реле в цепи клеммы 75 (100)
• реле в цепи клеммы 15 (433)
• реле 1 и 2 насоса вторичного воздуха (100)
• реле в цепи питания системы Motronic (167)

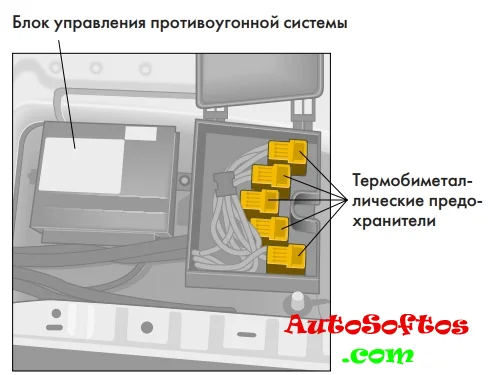

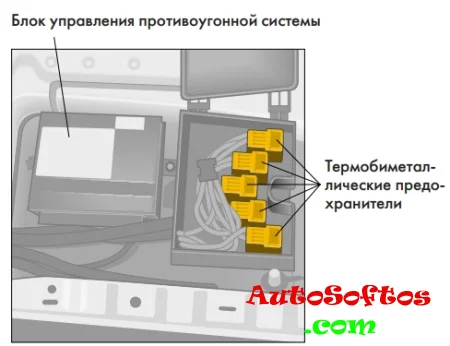

Блок термо — биметаллических предохранителей

Он находится в левой части пространства для ног.

Обозначение предохранителей

• левых стеклоподъемников 30 А
• правых стеклоподъемников 30 А
• блока управления сиденьем водителя 30 А
• блока управления сиденьем переднего пассажира 30 А
• блока управления задними сиденьями 30 А
• задним левым отопителем на позисторах PTC 30 А
• задним правым отопителем на позисторах PTC 30 А

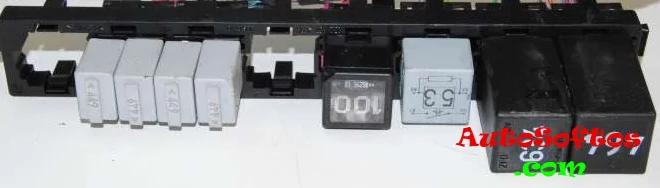

Блок реле в правой части пространства для ног

Этот блок расположен в пространстве для ног переднего пассажира.

Тут могут находится следующие элементы реле:

• реле электронасоса системы охлаждения (404)
• реле вакуумного насоса (404)
• реле обогревателя панели стеклоочистителя (404)
• реле обогревателей сидений (404)
• реле привода люка в крыше (79)
• реле в цепи клеммы 15SV (100)
• реле очистителей фар (53)
• реле блока питания системы Servotronic (631)
• реле контрольной лампы подушек безопасности (464)

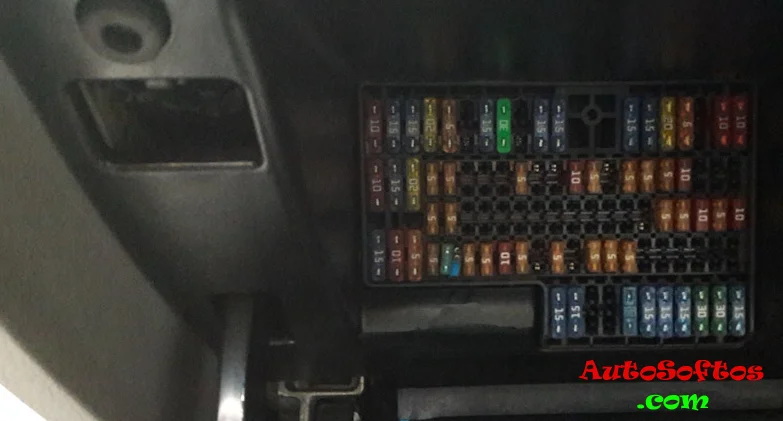

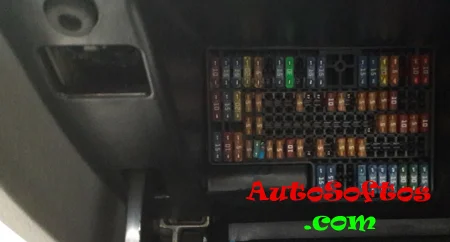

Основной блок предохранителей

Он расположен в салоне, под панелью приборов слева.

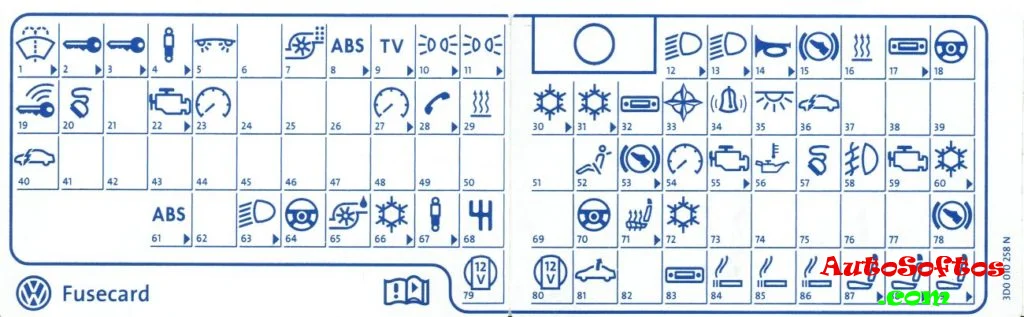

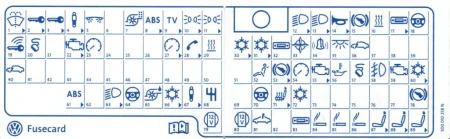

Схема с назначением

За прикуриватели отвечают предохранители номер 84, 85, 86 на 15А.
