Бюджетная диагностика webasto/ebershpaher

  • Разместил: klays067;
  • Прочитано: 4 487;
  • Дата: 21-08-2018, 00:04;
  • Сообщить о ошибке
Бюджетная диагностика webasto/ebershpaher


Сегодня расскажу подробно, как я бюджетно сделал себе диагностику для авномноки вебасто.
Первое, что нам необходимо, это, немного полу-прямых рук, способных держать в руках отвертку и паяльник.
Во-вторых, любой K-Line адаптер.

Далее, нам нужно:
— 3 провода, я взял сечением 1,5мм2 и длинной около 1,5метров
— 2 крокодильчика

Бюджетная диагностика webasto/ebershpaher

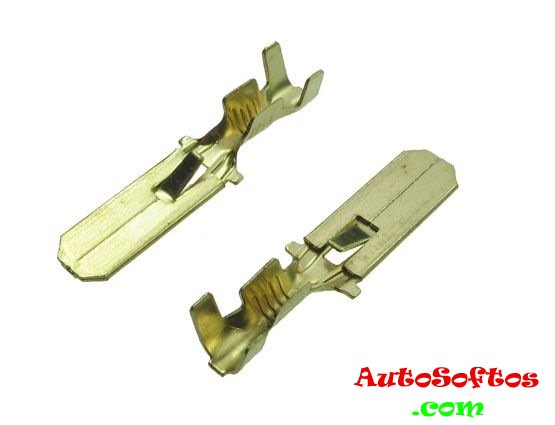

— 1 клемма папа

Бюджетная диагностика webasto/ebershpaher

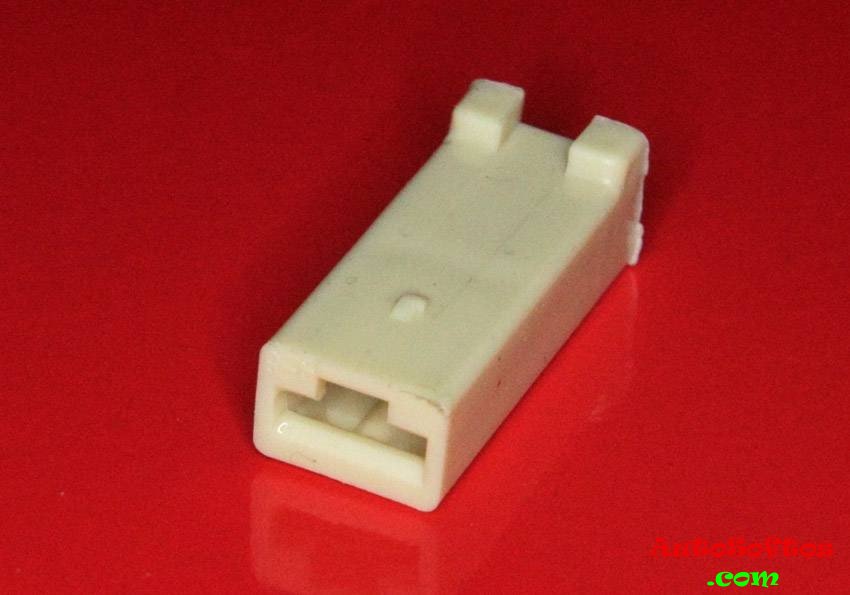

— 1 клемма мама

Бюджетная диагностика webasto/ebershpaher


— корпуса для клемм

Бюджетная диагностика webasto/ebershpaher


и подобная для мамы.

Теперь, нам необходимо знать расипновку разъема ODB2.

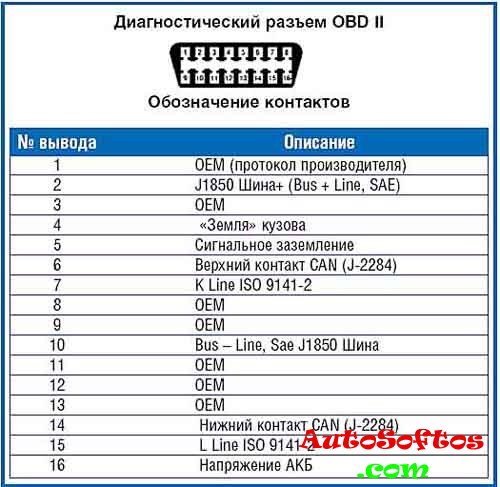

Вот она

Бюджетная диагностика webasto/ebershpaher


Нас интересуют 3 контакта, "земля", "+12" и "K-Line"
Это, как мы видим, 4, 7 и 16 контакты. Вот к ним нам и надо припаять провода.

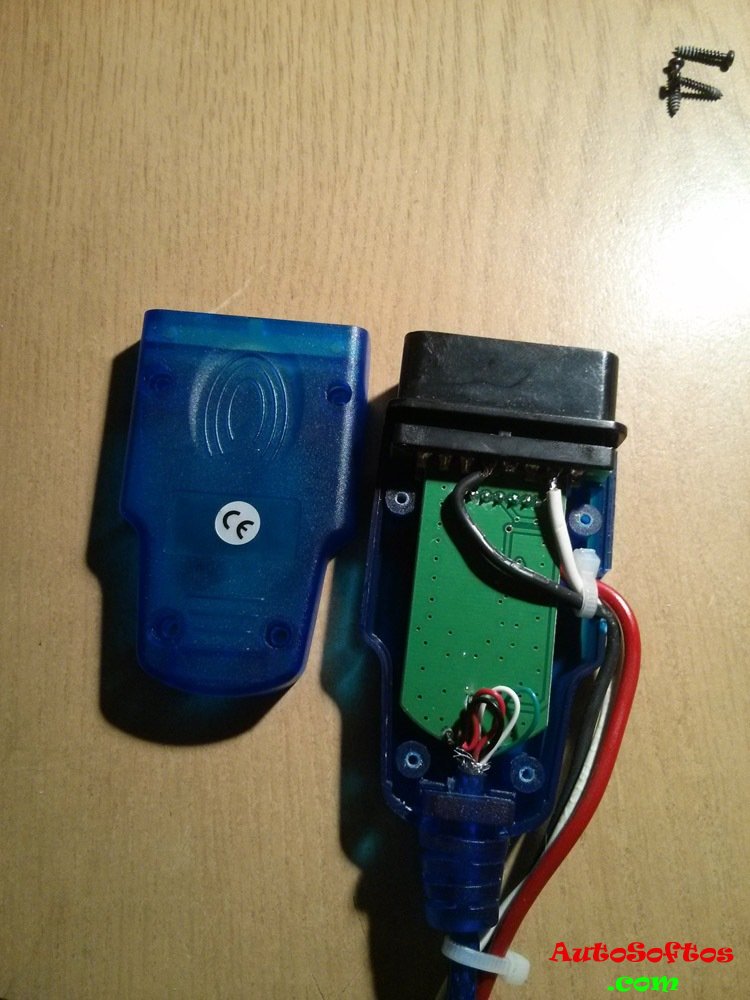

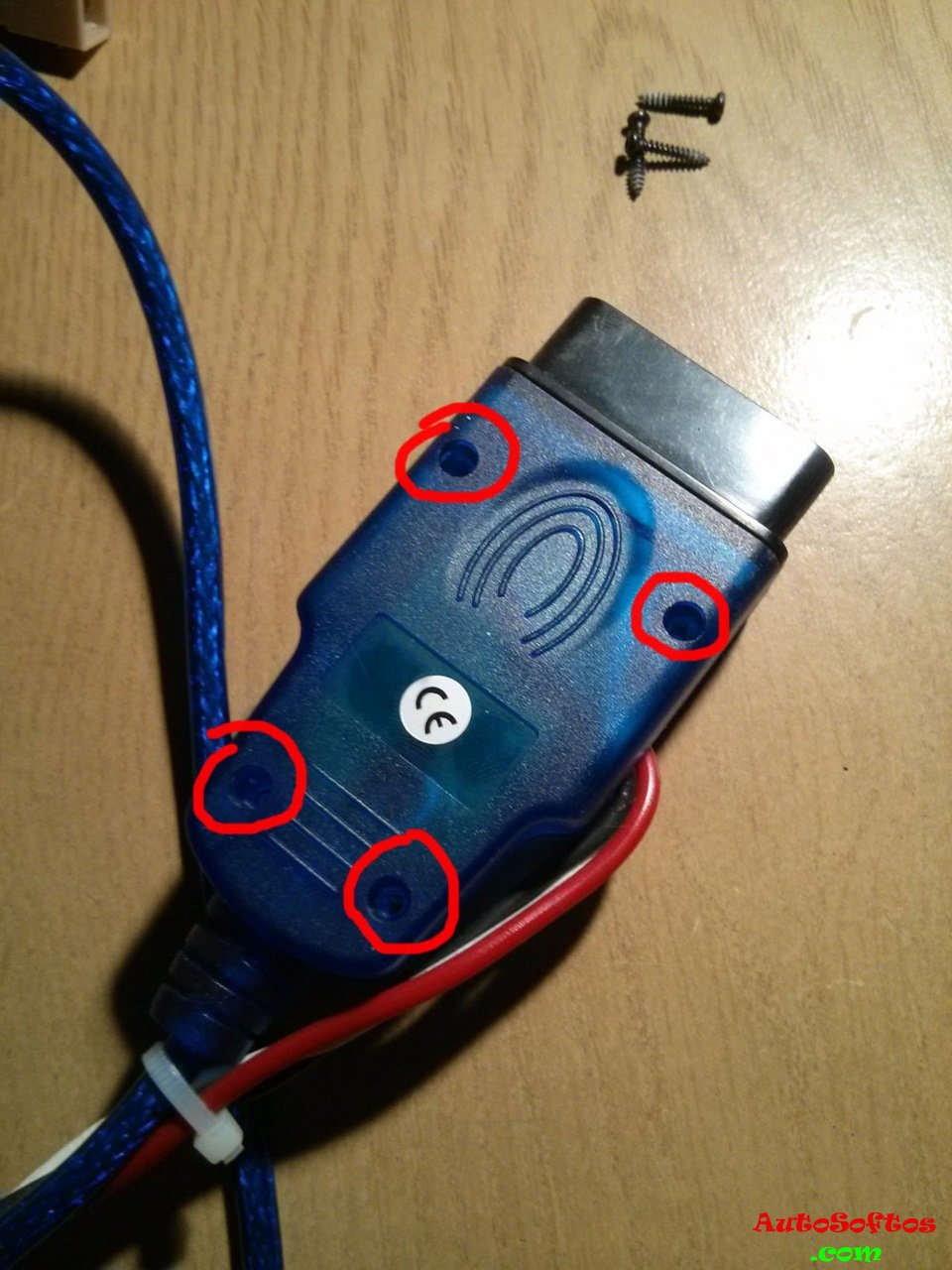

Теперь, берем и разбираем наш адаптер, разбираем, выкрутив 4 винта

Бюджетная диагностика webasto/ebershpaher

Бюджетная диагностика webasto/ebershpaher

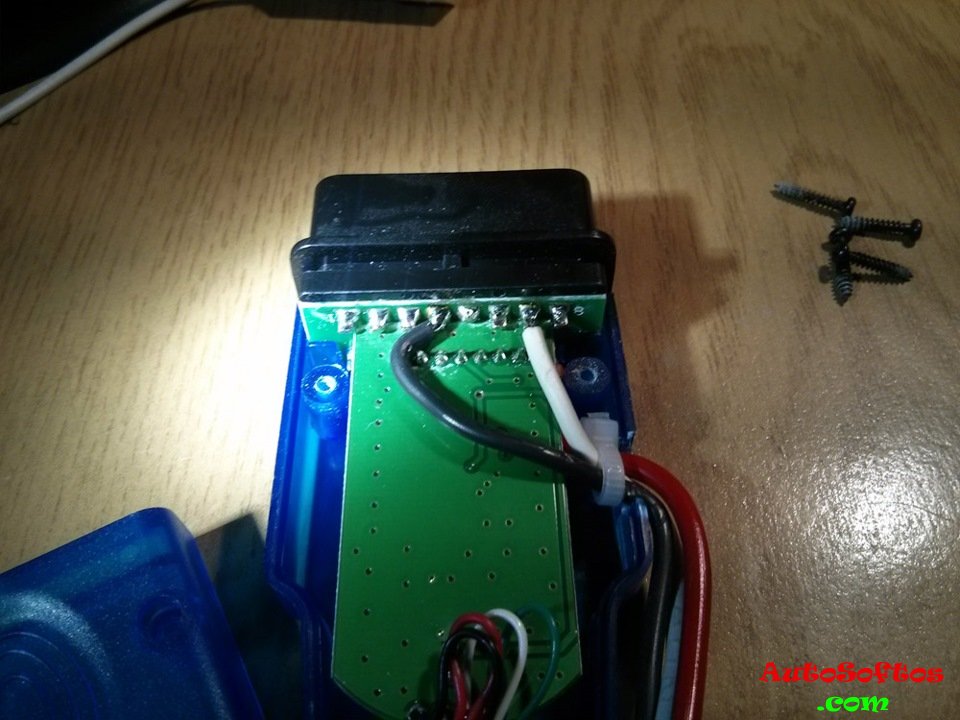

И припаиваем провода к вышеуказанным контактам.

Бюджетная диагностика webasto/ebershpaher


Крокодилы: красный плюс, черный земля, мама (ну или папа) и корпус для него для "к линии".
В итоге имеем

Бюджетная диагностика webasto/ebershpaher


Далее, у меня Webasto Thermo Top C diesel Analog, поэтому для нее и буду рассказывать.

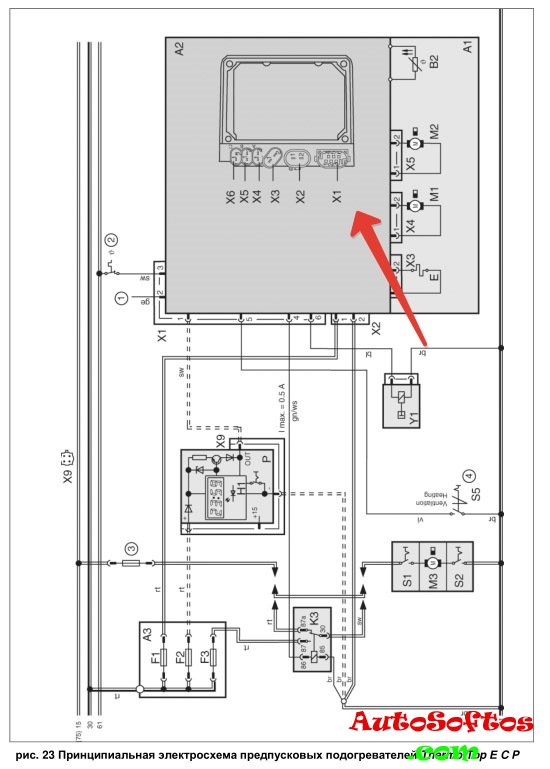

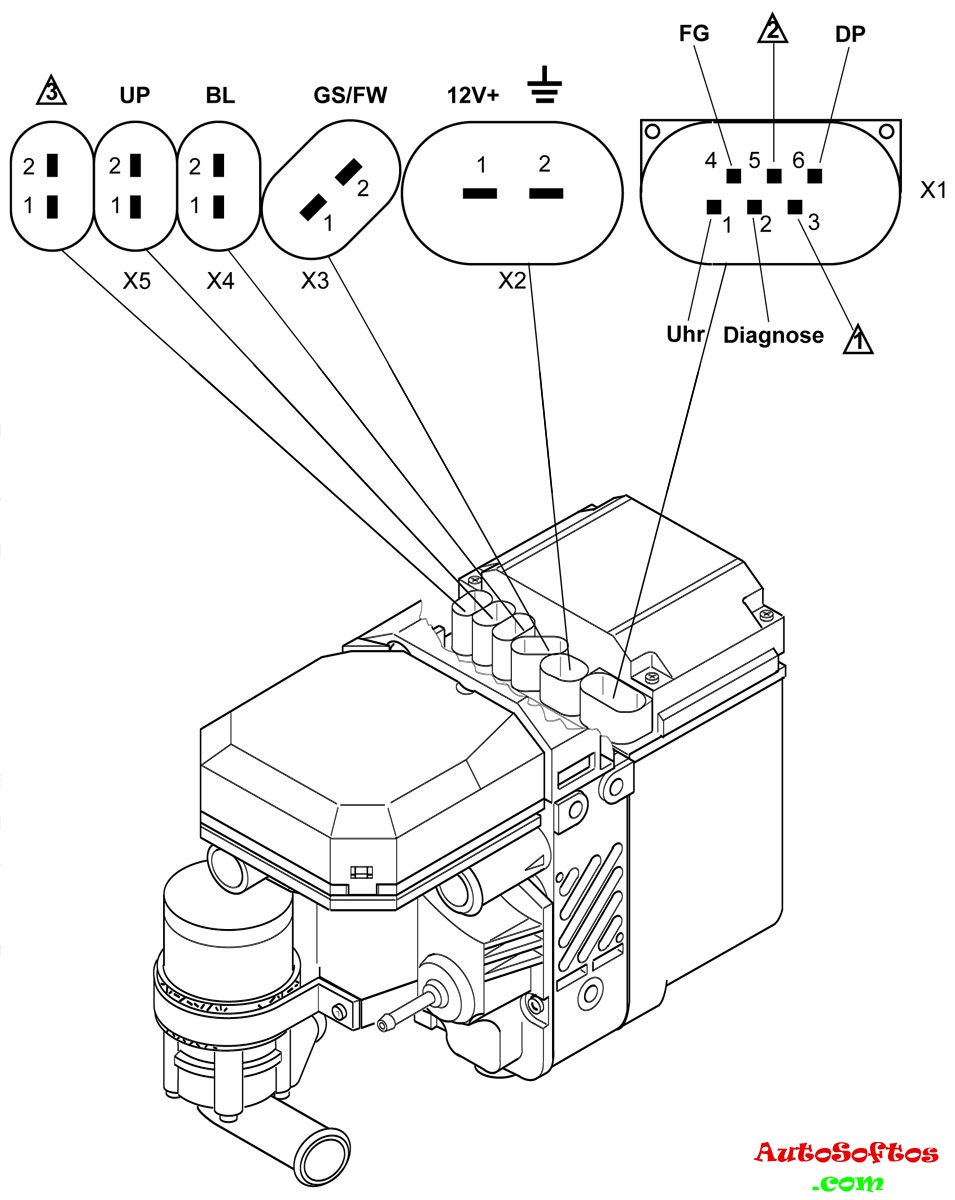

Снимаем на котле разъем X1, 6 контактный

Бюджетная диагностика webasto/ebershpaher

Бюджетная диагностика webasto/ebershpaher

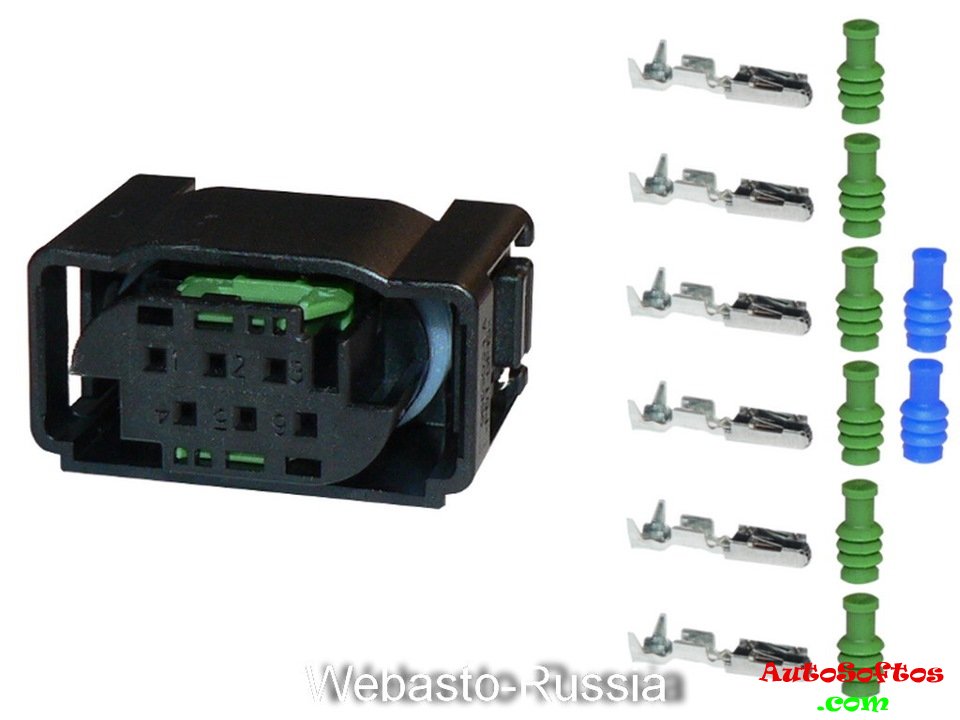

За диагностику у нас отвечает 2й контакт, к нему и приделываем проводок с папой и корпусом.
Когда у нас все готово, нам необходимо скачать программу Webasto Thermo Test и установить на ноутбук.

Когда все готово, подключаем все это…
ВАЖНО, последовательность имеет значение!

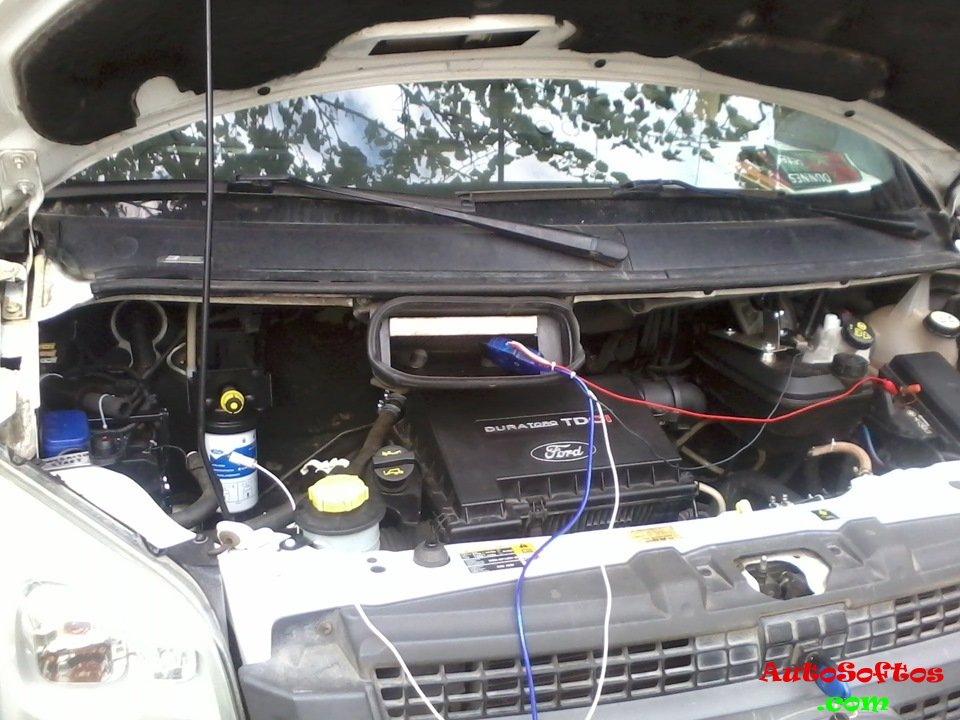

Подключаем провод "к линии" к котлу.

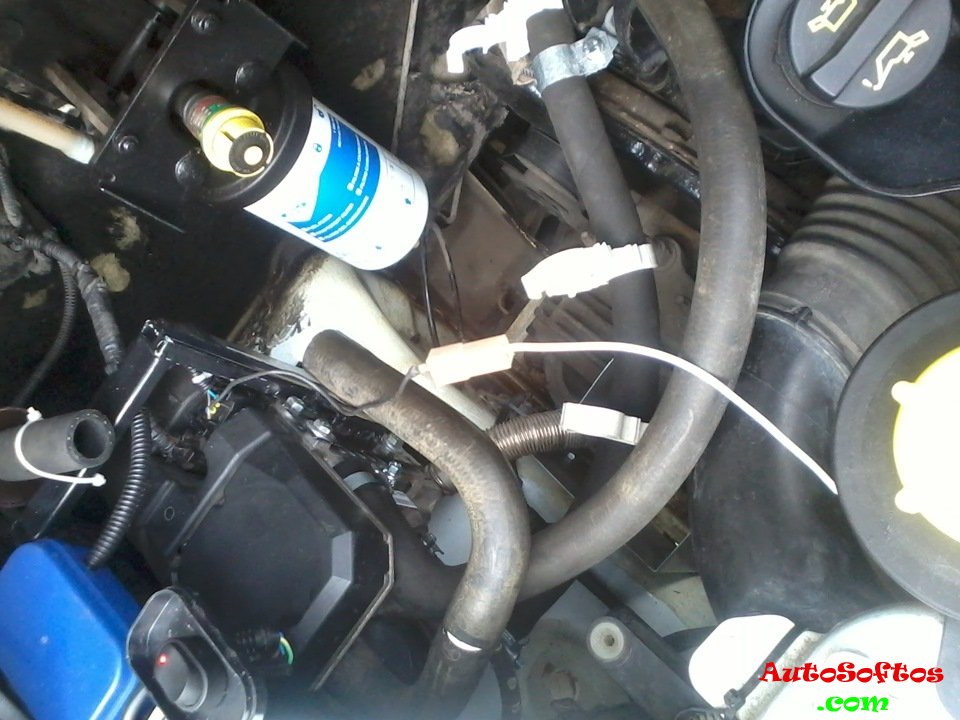

Бюджетная диагностика webasto/ebershpaher

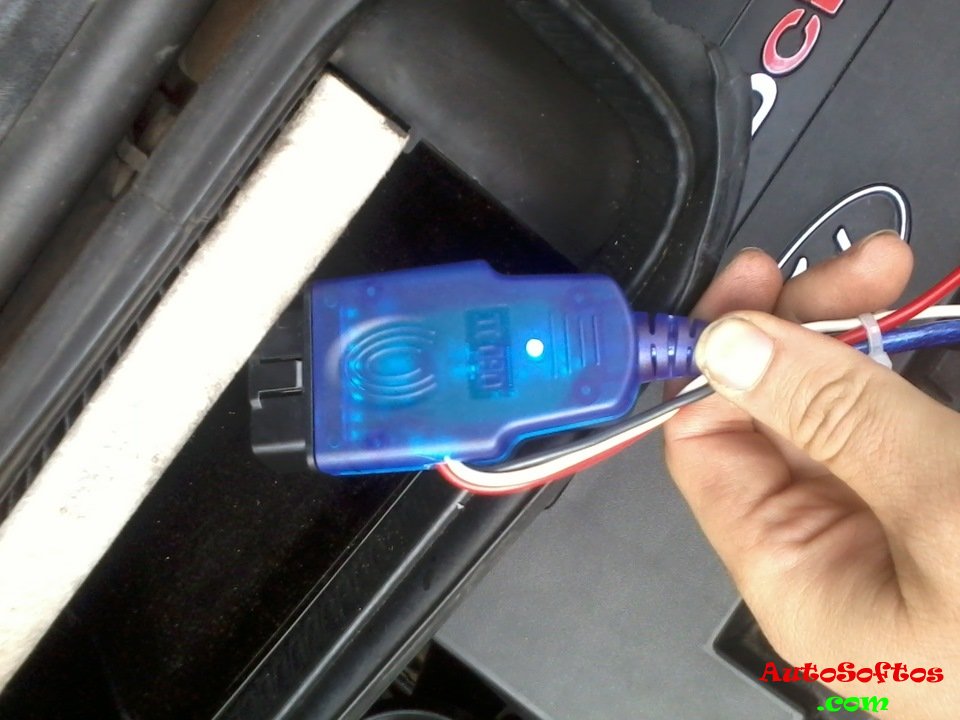

Затем, подключаем питание адаптера, т.е. крокодилы к массе и +12В.

Бюджетная диагностика webasto/ebershpaher

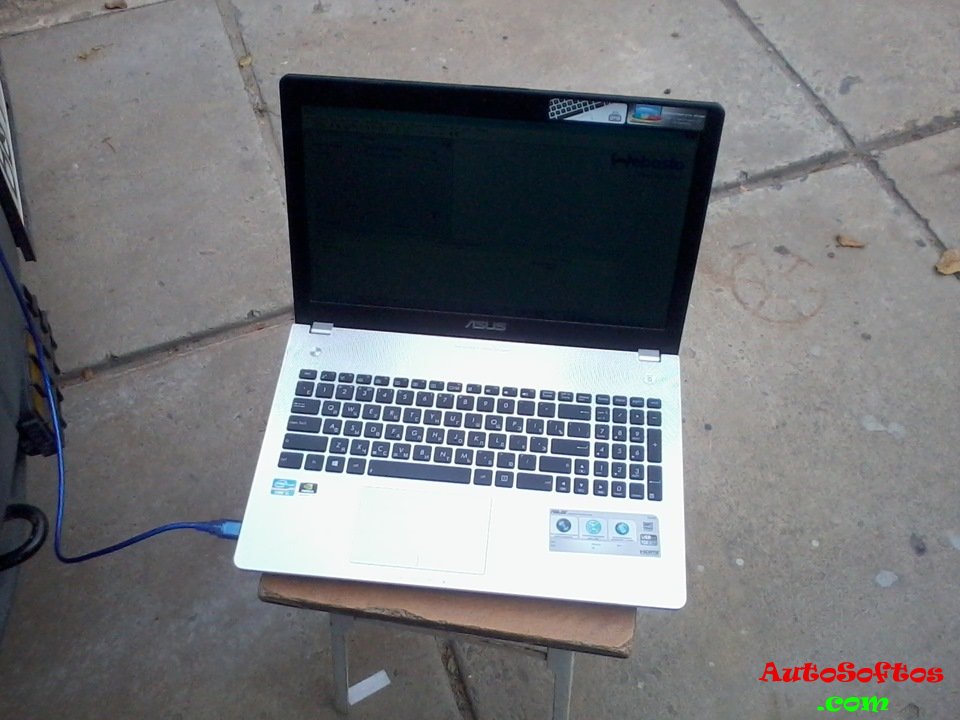

ТОЛЬКО потом уже ЮСБ к ноутбуку.

Бюджетная диагностика webasto/ebershpaher


Запускаем программу, выбираем из списка наш котел и вуаля, программа видит его и показывем нам его ошибки и т.п.
С программой разобраться сложности нет, описывать не буду.

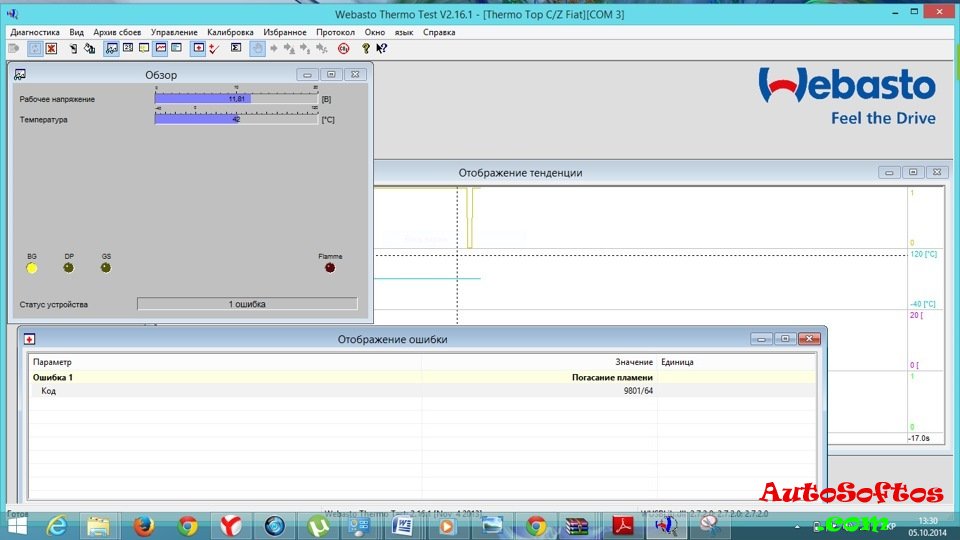

Просто несколько скринов.

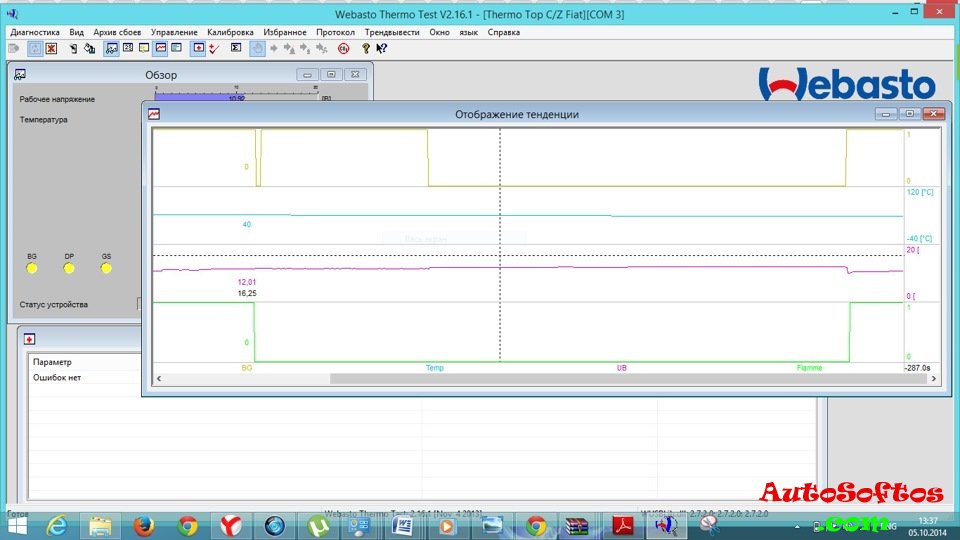

Бюджетная диагностика webasto/ebershpaher

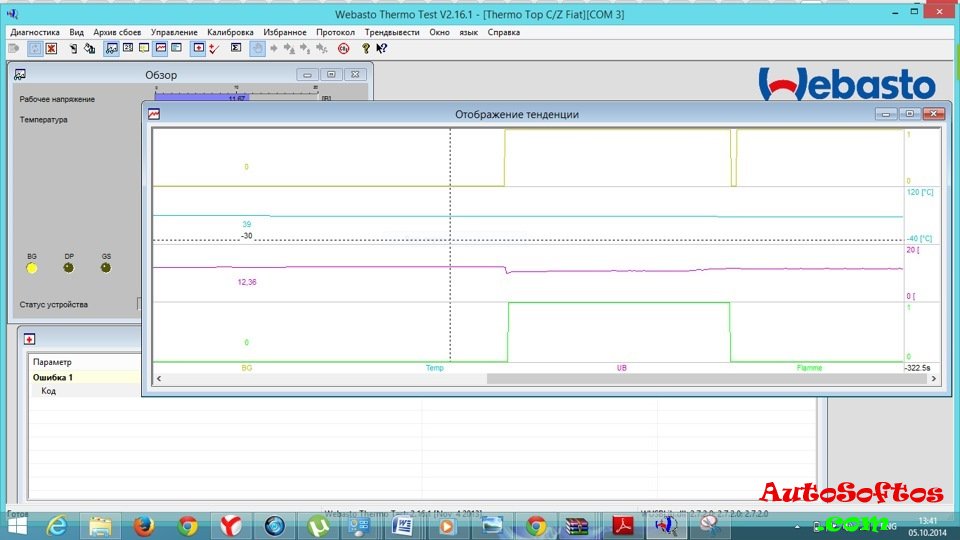

Бюджетная диагностика webasto/ebershpaher
Бюджетная диагностика webasto/ebershpaher
Бюджетная диагностика webasto/ebershpaher
