Как перепрошить МИКАС 7.1 и считать ошибки

  • Разместил: klays067;
  • Прочитано: 1 021;
  • Дата: 24-11-2019, 03:20;
  • Сообщить о ошибке


1. КАК СЧИТАТЬ ОШИБКУ
Для этого нам потребуются:

1. Ноутбук.
2. Адаптер K-линии USB BM9213
3. Три проводка разных цветов. (можно и одного цвета, но это top-tier)
4. ПО для диагностики, я использую ABBAT MyTesterGaz, хотя можно и любое другое, в общем пробуйте, экспериментируйте и выбирайте по вкусу.


Схема соединения адаптера с диагностической колодкой.


Обычно диагностическая колодка расположена на моторном щите справа по ходу. Соединяем её с адаптером как показано на схеме (на данном этапе длина проводов не имеет значения), вставляем адаптер в ноут и запускаем ПО для диагностики. Всё. Элементарней некуда, согласитесь, платить 1к СТО тут не за что. Единственная проблема с которой можно столкнутся это неправильное назначение COM-порта, описывать как переназначить данный порт не буду – инфы в инете достаточно.


Интерфейс ABBAT MyTesterGaz, всё предельно просто и понятно, под кнопкой


2. КАК ПЕРЕПРОШИТЬ МИКАС.



Вот это уже намного интереснее. Нам потребуется:
1. Источник питания, аккум is fine to.
2. ЭБУ снятый с машины.
3. Компьютер
4. Классический моток проводом трёх цветов
5. 2 выключателя.
6. Клеммы мама (самые маленькие) 5 шт. Можно крокодильчиками, но геморно.
7. ПО для закачки/выгрузки прошивки, использую — Flashecu.
8. ПО для редактирования прошивки, использую — ChipTuning PRO v3.21

Собираем следующую схему (говорят, что провода от адаптера до МИКАСа нужно делать как можно короче, иначе возможно глюки, хз правда или нет)

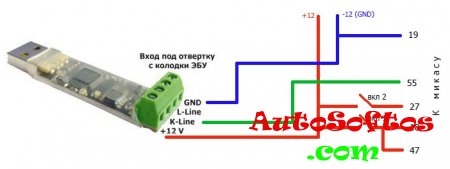

Схема соединения адаптера с ЭБУ микас.


Как собрали, порядок действий следующий.
1. Подаём напряжение на нашу схему.
2. Включаем (вкл 1) – переводим эбу в режим записи.
2.2 Ожидаем 3-5 сек.
3. Включаем (вкл 2) – симулируем включение зажигания.
4. Запускаем Flashecu, выгружаем и сохраняем в файл прошивку.
5. Запускаем ChipTuning PRO, открываем в нём файл прошивки и редактируем что нам в голову взбредёт, после чего опять сохраняем в файл.
6. Снова запускаем Flashecu, заливаем прошивку в ЭБУ.
7. Отключаем нашу схему.
8. Несём ЭБУ в машину.
9. Проверяем работоспособность.
10. PROFIT!
Вот собственно и всё. Интерфейс всех программ крайне простой и интуитивно понятный, не вижу смысла расписывать работу с ним. По данной схеме я не раз перепрошивал МИКАС 7.1, проблем не выявлено, всё работает.


Интерфейс программы ChipTuner Pro, вот так легко и просто можно сменить температуру включения вентилятора.
