Siemens 5WY SIMK41,SIMK43 (2 разъема) Подключение к разъему ЭБУ

  • Разместил: klays067;
  • Прочитано: 62;
  • Дата: 3-12-2019, 02:08;
  • Сообщить о ошибке
ЭБУ поддерживает следующие режимы программирования:
Установить связь
Считать / Записать FLASH

Внимание! Все операции при перепрограммировании выполняються с блоком, который находится переведенным в режим программирования, после того как будет выполнена операция "Установить связь", которая нужна для перевода блока управления из режима диагностики в режим репрограммирования.

Внимание! Cуществует много модификаций ЭБУ Siemens 5WY..., однако, в связи с разными аппаратным устройством ЭБУ загрузчик поддерживает не все такие ЭБУ. Данный раздел применяем для ЭБУ Siemens 5WY..., с двумя разъемами, устанавливаемые на автомобили Hyundai Elantra 2.0, Tucson 2.0, Sonata 2.0, Kia Sportagе 2.0.

размер файла прошивок FLASH памяти Siemens 5WY...SIMK41, SIMK43 (2 разъема, автомобили KIA, Hyundai) - 512 Кб или 256 Кб (524288 байт или 262144 байт).

Загрузчик поддерживает чтение/запись FLASH памяти блока Siemens 5WY SIMK41, SIMK43 только в режиме "на столе", когда ЭБУ переведен в режим программирования (или так называемый "бут режим").

Внимание! В данных ЭБУ нет микросхемы памяти EEPROM .Поэтому вся инфа, которая хранится в микросхеме EEPROM (информация иммобилайзера и прочие настройки) в блоке управления Siemens 5WY SIMK41, SIMK43 находится непосредственно во FLASH микросхеме . Это означает, что прошивка записанная в блоке индивидуальна для каждого ЭБУ, и на другом блоке работать без привязки ключей иммобилайзера не будет. Поэтому существует 2 варианта модификации прошивок данных ЭБУ:

1. Правка прошивки в редакторе калибровок ChipExplorer только родной прошивки.

2. В случае если вы хотите воспользоваться тюнинговой прошивкой от другого ЭБУ, с такой же маркировкой, надо использовать специальный плагин который есть в программе ChipLoader, который перенесет все необходимые данные из оригинала родной прошивки в тюнинговую.

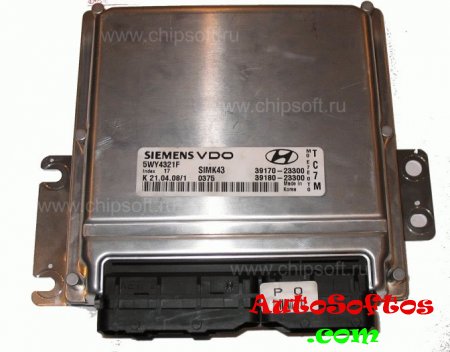

Ниже приведено фото одного из поддерживаемых ЭБУ 5WY SIMK43 автомобиля Hyundai Tucson 2.0, АКПП, на автомобиле подобные ЭБУ располагаются возле левой ноги водителя.



Для перевода ЭБУ в режим программирования, необходимо до подачи напряжения питания - замкнуть 104 вывод процессора C167 (28 вывод FLASH микросхемы AM29F400BB) на корпус через резистор сопротивлением порядка 8-10Ком (удобнее пользоваться щупом, с прищепкой типа крокодил). После подачи питания на ЭБУ (имитация включения зажигания на столе) нужно выполнить команду "Установить связь".Далее после установления связи с блоком можно выполнять команды по программированию FLASH памяти ЭБУ.

На автомобилях с автоматической коробкой передач используется ЭБУ с двумя процессорами C167 и двумя микросхемами FLASH памяти (по размерам такие ЭБУ больше в 1,5 - 2 раза по высоте). В данном случае описанные выше операции необходимо производить с процессором и памятью, которые находятся со стороны 81 контактного разъема. (на фото ниже процесор и память, с которым необходимо работать обведены в рамку).



Подключение к разъему ЭБУ

2 - масса ЭБУ

3 - неотключаемое питание +12В (АКБ)

22 - отключаемое питание +12В (замок зажигания)

47 - К-Линия
