Bosch MG 7.9.8 Подключение к разъему ЭБУ

  • Разместил: klays067;
  • Прочитано: 2 177;
  • Дата: 2-03-2020, 02:15;
  • Сообщить о ошибке


Данный ЭБУ устанавливается на автомобили Kia, Hyundai с автоматической коробкой передач. Работа с данным ЭБУ осуществляется при помощи закладки M7.9.8.

МАРКИРОВКА И ВЗАИМОЗАМЕНЯЕМОСТЬ ПО:
Полный буквенно-цифровой код маркировки содержит в себе достаточно
большой набор знаков и выглядит примерно так:
PM98D442E/DGFD_836CFS2_5000 , где
PM98D442E - Software ID (Идентификатор софта)
DGFD_836CFS2_5000 - Hardware ID (Идентификатор калибровок)

Расшифровка:
PM95D442E\DGFD_836CFS2_5000
Софт РМ95D442Е говорит о том , что П/О с моторного процессора
БОШ М7.9.8 и установленный софт D442E.
ВНИМАНИЕ!
ВСЕ прошивки СОВМЕСТИМЫ только В пределах одного софта
Калибровки DGFD_836CFS2_5000 означают следущее
D – легковой транспорт
G – бензиновый двигатель (Gazoline)
FD – HYUNDAI _i30
Может быть:
- АМ – KIA_Soul
- LD – KIA_Cerato
- ТD – KIA_Cerato
- ED – KIA_Ceed
- JB – KIA_Rio
- MC – Hyundai_Accent, Verna
- HD – Hyundai_Elantra
- PB – Hyundai_i20
- PA – Hyundai_i10
5 – Производитель ЭБУ
3 – Нормы токсичности по евростандарту (3-Е3, А-Е3, 4-Е4, Н-Е4)
6 - Объем двигателя (4 – 1.4л, 6 – 1.6л)
CFS- Комплектация (в т.ч. наличие-отсутствие опроса ИММО)
- С(D)ES МТ Immo Off
- С(D)FS МТ Immo
- С(D)PS AT Immo Off
- С(D)QS AT Immo
Где первая «С» маркировка для автомобилей HYUNDAI
«D» маркировка для автомобилей KIA
2_5000 – версия софтовых калибровок
На автомобилях с АКПП под маркировкой ПО моторного блока находится
маркировка ПО процессора управляющего АКПП.
Например: THD2C16UB2
Т – означает что это ПО относится к процессору трансмиссии (transmission)
HD - Hyundai_Elantra
2С – указывает на передаточное число ГП
16 – объем двигателя с которым в паре работает трансмиссия
UB2 – версия ПО

ЭБУ поддерживает следующие режимы программирования:
Установить связь
Считать / Записать FLASH

Внимание! Все команды программирования должны выполняться с ЭБУ, который переведен в режиме репрограммирования, кроме режима "Установить связь", который используется для перевода блока из режима диагностики в режим репрограммирования.

Даный блок поддерживает команды чтение/запись FLASH памяти ЭБУ Bosch MG 7.9.8 только в режиме "на столе", когда ЭБУ находится в режиме программирования (или так называемый "бут режим").

Правильный размер прошивок FLASH памяти для ЭБУ Bosch MG 7.9.8 - 832 Кб (851968 байт).

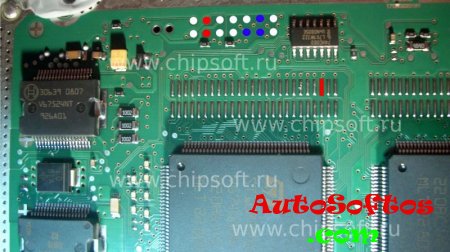

Для перевода ЭБУ в режим программирования его необходимо доработать. Для доработки необходимо разобрать ЭБУ и соединить между собой три красных и три синих контакта на плате (показаны на рисунке ниже). Белым цветом выделены незадействованные контакты для лучшего ориентирования.


Затем необходимо подключиться к ЭБУ в соответствии с приведенной ниже схемой подключения. После выполнения указанных действий можно производить операции с ЭБУ.

Подключение к разъему ЭБУ

Разъем А (маленький)

11, 56 - +12В

59 - К-Линия, двигатель

Разъем B (большой)

1, 2, 3 - масса ЭБУ (достаточно подключить любой из указанных контактов)

84 К-Линия, АКПП

Соответствующую К-Линию необходимо подключать в зависимости от того, с чем необходимо производить операции (с процессором АКПП или двигателя).

ВНИМАНИЕ!
Во избежание проблем с «засыпанием» ЭБУ необходимо заливать в блок
модифицированное ПО откалиброванное на базе «родного» софта, т.е.
Software ID вида например: PM98С441С (или M98С441С) в родных и
модифицированных прошивках по возможности должны совпадать.
Все флешеры позволяют определить ID Базового софта конкретного ЭБУ.
Выглядит это примерно так:
Bosch MG 7.9.8 Подключение к разъему ЭБУ
