Siemens 5WP (Simos 7.1) Подключение к разъему ЭБУ

  • Разместил: klays067;
  • Прочитано: 4 240;
  • Дата: 2-03-2020, 02:30;
  • Сообщить о ошибке


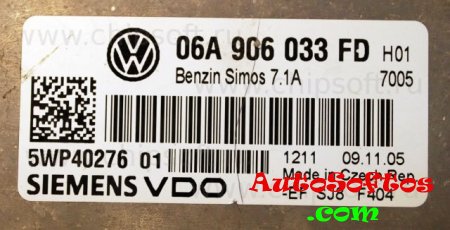

Данные блоки управления стоят в автомобилях группы VAG (в основном это Skoda, Volkswagen с моторами 1.6 литра).

ЭБУ поддерживает следующие режимы программирования:
Установить связь
Считать /Записать FLASH
Считать /Записать EEPROM

Внимание! Все команды программирования должны выполняться с ЭБУ, который переведен в режиме репрограммирования, кроме режима "Установить связь", который используется для перевода блока из режима диагностики в режим репрограммирования.

Правильный размер прошивок FLASH памяти блока управления Siemens 5WР (Simos 7.1) - 512 Кб (524288 байт), правильный размер EEPROM памяти 93C86 для ЭБУ Siemens 5WР (Simos 7.1) - 1Кб (1024 байта).

Все режимы программирования - чтение/запись FLASH, EEPROM памяти ЭБУ Siemens 5WP (Simos 7.1) только в режиме "на столе", когда ЭБУ находится в состоянии программирования (или так называемый "бут режим").

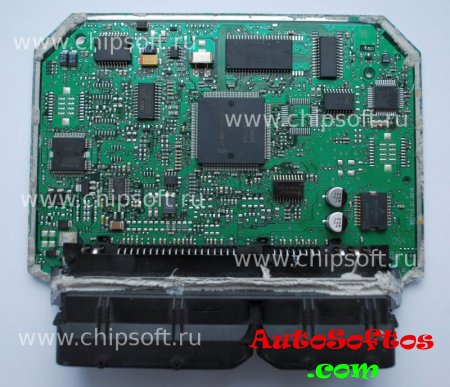

С помощью самодельного щупа с зажимом "крокодил"Siemens 5WP (Simos 7.1) Подключение к разъему ЭБУ

перемкнуть 104 вывод процесора C167 он же вывод 27 ноги FLASH памяти AM29F400BB на массу через токоограничительный резистор сопротивлением порядка 8-10КОм на массу до подачи напряжения питания на ЭБУ. В качестве массы вы можите использовать шину печатной платы ЭБУ по периметру печатной платы. После того как подадите напряжение питания на ЭБУ (имитация включения зажигания на столе) обязательно выпоните команду "Установить связь". После того как установиться связь с блоком ,вы можете производить чтение/запись FLASH/EEPROM блока управления.

Подключение к разъему ЭБУ

1 - масса ЭБУ

2 - масса ЭБУ

3 - Включение зажигания (+12В)

17 - K-Line

55 - Включение зажигания (+12В)

62 - Неотключаемое питание (+12В)
