Диагностический Разъем Рено OBD 2 или 12-ти контактный диагностический разъем прямоугольной формы

  • Разместил: klays067;
  • Прочитано: 2 045;
  • Дата: 28-11-2021, 02:07;
  • Сообщить о ошибке


Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем, то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2.

Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.

На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.

Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.

Диагностический разъем 12 пин Рено




Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:



Вывод Назначение

1 K-линия диагностики АКПП автомобиля (AD4)

2 Масса

6 Питание +12В

7 K-линия диагностики АКПП автомобиля (M)

8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)

11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.



Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)

в ногах у переднего пассажира (Renault Avantime)

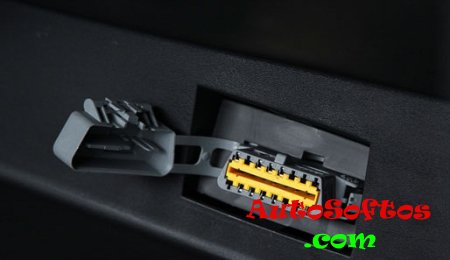

Диагностический Разъем Рено OBD 2 или 12-ти контактный диагностический разъем прямоугольной формы


либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой




Распиновка диагностического разъема стандарта OBD 2





Вывод Назначение

2 J1850 Шина+

4 Заземление кузова автомобиля

5 Сигнальное заземление автомобиля

6 Линия CAN-High, J-2284

7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)

10 J1850 Шина-

14 Линия CAN-Low, J-2284

15 L-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)

16 Питание +12В от АКБ автомобиля
