Здесь будет рассмотрена схема электропитания и предохранители bmw f01/02.

Обзор системы электропитания

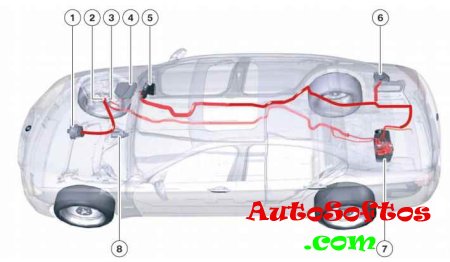

Общая схема выглядит вот так.

Генератор;
Вывод плюса аккумуляторной батареи;
Токораспределитель в моторном отсеке;
Отсек управляющей электроники в моторном отсеке;
Передний держатель предохранителей за перчаточным ящиком;
Задний держатель предохранителей с правой стороны багажного отделения;
Аккумуляторная батарея;
Стартер.

На бмв F01/F02 устанавливаются два отдельных блока предохранителей. В токораспределители в моторном отсеке, предохранителей нет. Передний держатель предохранителей находится вблизи перчаточного ящика, задний – с правой стороны багажного отделения.

Блок предохранителей в салоне бмв ф01/02

Он находится в бардачке (или его называю перчаточный ящик).

Там же должна находится актуальная информация о расположении предохранителей для вашей модели в виде листа бумаги. В зависимости от комплектации и года выпуска, ваше расположение может отличатся от представленной информации.

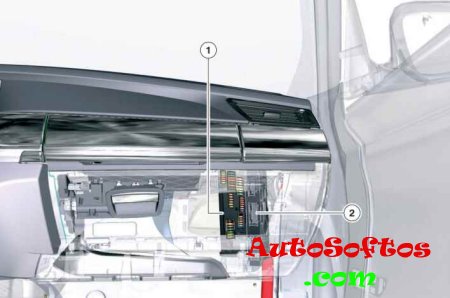

место установки блока предохранителей бмв ф 01 02
Передний держатель предохранителей;
Электронный блок JBE.

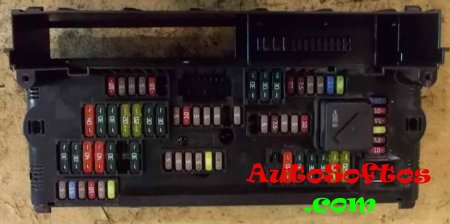

Выглядит он вот так.

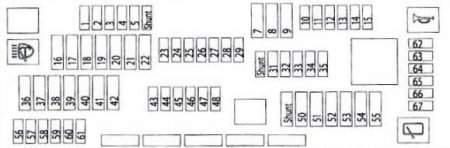

Общая схема блока

Реле отмечены квадратами: реле сигнала, реле очистителя лобового стекла и прочие.

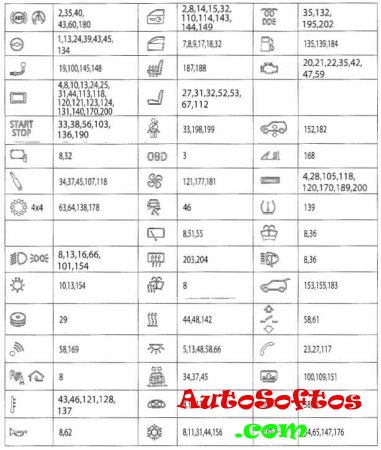

Таблица с расшифровкой элементов

Отдельно отметим: за прикуриватель отвечают предохранители 54, 65, 147, 176. Половина из них находится в багажном отделении.

Блок предохранителей в багажном отделении bmw f01/02

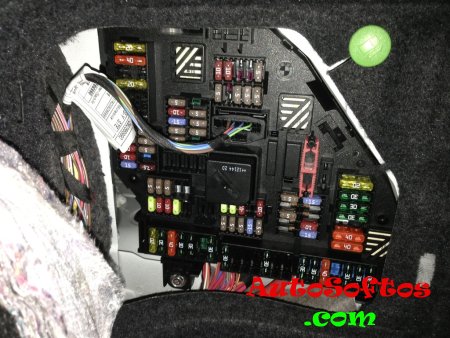

Вследствие большого количества потребителей и блоков управления в багажном отделении F01/F02 установлен дополнительный держатель предохранителей. Находится он с правой стороны под обшивкой.

Наряду с предохранителями в него вставлены или напаяны на плату еще некоторые реле.

Реле контакта 30B (вставлено);
Реле контакта 30F (напаяно);
Реле контакта 15N (напаяно);
Реле для обогрева заднего стекла (напаяно).

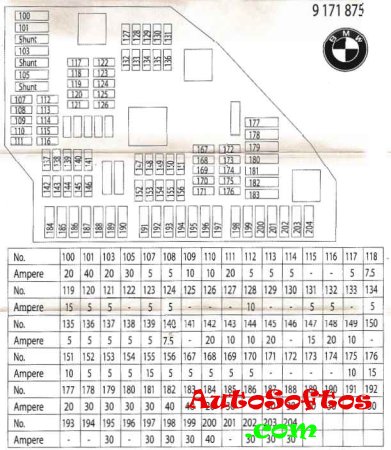

Описание элементов
