Bmw x1 e84 предохранители и реле

  • Разместил: klays067;
  • Прочитано: 6 948;
  • Дата: 4-07-2021, 00:50;
  • Сообщить о ошибке


BMW X1 — компактный кроссовер в кузове е84 поступил в продажу в 2009 году. Выпускалась данное поколение в 2010, 2011, 2012, 2013, 2014 и 2015 году. Здесь инфа по предохранителям бмв х1 е84.

Главный блок с предохранителями в салоне bmw E84



Он находится в бардачке (перчаточный ящик).
Bmw x1 e84 предохранители и реле

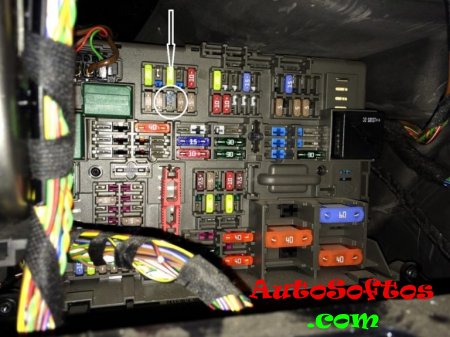

Для доступа освободите демпфер (держатель) из нижнего крепления по стрелке 1, нажав вперед. Далее надо отпереть сам ящик по стрелке 2 и опустить его вниз. Вы должны увидеть примерно это:


Слева должна находится актуальная инструкция для вашей модели о расположении предохранителей. Если Вы ее не обнаружили, у нас представлен один из возможных вариантов исполнения.




Общая схема





Тут расположены следующие реле:

Реле контакта 30G;
Реле очистителя заднего стекал;
Реле переднего стеклоочистителя.

Таблица с обозначением предохранителей




Разобраться тут не сложно. например за сигнал отвечают предохранители номер 57, 79. За телефон 13 и 59, за питание прицепного устройства 24, 31, 32, 71. Подогрев сидений 3, 10, 45, 46, 68, за рулевое колесо и его регулировку 5, 49, 75.

Отдельно выделим предохранитель прикуривателя: его номер — 08. На первом фото (поднимитесь немного вверх, он обведен в круг и отмечен стрелкой)



Дополнительные блоки с предохранителями и реле в бмв х1

Блок предохранителей на аккумуляторной батарее

Он находится в багажнике, на крышке аккумулятора.

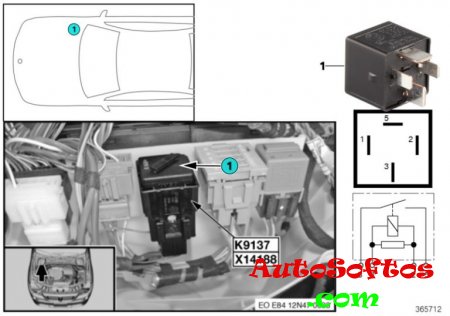

Блок с реле в монтажном отделении

Располагается в моторном отсеке. Защищен пластиковой крышкой.





Тут находятся:

Реле CD-чейнджера;
Реле нагнетателя доп. воздуха;
Реле привода клапанов с изм. ходом:
прочие реле зависящие от комплектации и года выпуска автомобиля.
