Четвертое поколение 7 серии BMW выпускалось в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах под маркировкой кузова E65. E66 — обозначалась более удлиненная версия автомобиля, а е67 — бронированы версии. За это время автомобиль прошел один рестайлинг. Мы предлагаем информация о блоках реле и предохранителях бмв е65 и е66 на русском языке с подробны описанием схем.

В данной версии бмв есть два основных блока с предохранителями. Один находится в салоне, другой в багажнике.
Блок предохранителей в салоне bmw e65 / e66
Он находится за бардачком или как его еще называют вещевым ящиком.

Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.




В нижней части должна находится спецификация предохранителей с актуальной информацией для вашей модели. Мы же предлагаем только общую информацию. Запасные предохранители и пластмассовый пинцет находятся на монтажном блоке в багажнике.

За прикуриватели отвечают 3 предохранителя — 31, 32, 43.

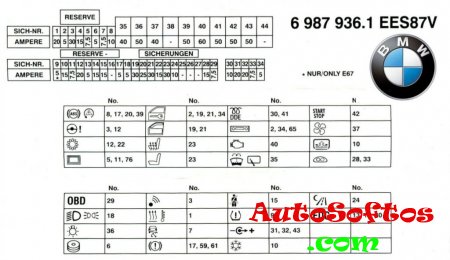

Таблица с описанием предохранителей на русском

1 (20A) Дополнительный отопитель
2 (5A) Аудиосистема / Радио
3 (30A)
4 —
5 (7.5A)
6 CD-чейнджер
7 (7,5A) Система поддержания скорости
8 (10A)
9 (5A) Система контроля давления в шинах
10 (15A) Электронный блок управления кондиционером
11 (7,5A)
12 (20A) Блок управления электрооборудованием рулевой колонки
13 —
14 (15A) Система подвески
15 (15A)
16 —
17 (5A)
18 (5А) Блок управления корректором фар
19 (30A) Блок управления электрооборудованием левой задней двери
20 (25A)
21 (30A) Блок управления электрооборудованием левой передней двери
22 (15A)
23 (30A) Электропривод передних сидений
24 (10A) Блок управления системой ночного видения
25 —
26 —
27 —
28 (15A) Блок управления комбинацией приборов
29 (7,5A) Диагностический разъем (DLC)
30 (10A) Свечи накала
31 (20A) Прикуриватель(и)
32 (20A) Разъем(ы) зарядки
33 (7.5A)
34 (5A)
35 (40A) Очиститель лобового стекла
36 (50A)
37 (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя
38 —
39 (50A) Система ABS
40 (60A) Электросистема двигателя
41 (50A)
42 (50A) Блок управления замком зажигания
43 (50A) Прикуриватель
44 (50A)

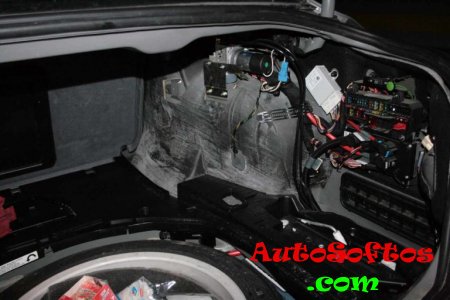

Блок с предохранителями в багажнике бмв е66 / е65

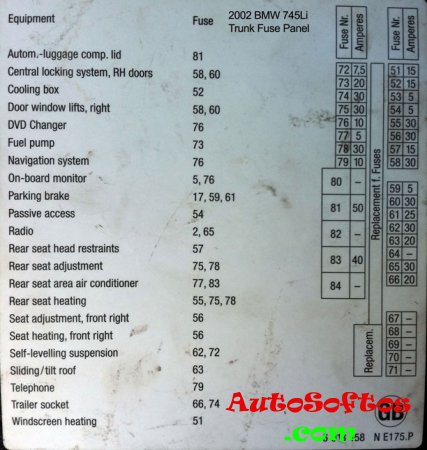

Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.

Обозначение на русском

51 (15A) Реле обогревателя лобового стекла
52 (15A) Холодильник
53 (5A)
54 (5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя
55 (30A) Блок управления подогревом заднего сиденья
56 (30A) Электропривод передних сидений
57 (15A)
58 (30A) Блок управления электрооборудованием правой передней двери
59 (5A) Блок управления стояночным тормозом
60 (30A) Блок управления электрооборудованием правой задней двери
61 (30A) Блок управления стояночным тормозом
62 (30A) Компрессор системы активной подвески
63 (20A) Блок управления электроприводом люка
64 —
65 (30A) Радио
66 (20A) Разъем электрооборудования прицепа
67 —
68 —
69 —
70 —
71 (5A)
72 (7,5) Блок управления подвеской
73 (15A) Топливный насос
74 —
75 (30A) Подогрев сидений
76 (10A) Навигационная система /ДВД
77 (5A) Кондиционирование сидений
78 (30A) Подогрев сидений
79 (10A) Телефон
80 —
81 (50A) Блок управления приводом открывания/закрывания крышки багажника
82 —
83 (40A)
84
