Всего в данной серии находятся 2 основных блока реле с предохранителями. Актуальные данные о Вашем расположении предохранителей
находятся на отдельном листе, который должен находится в самом блоке.

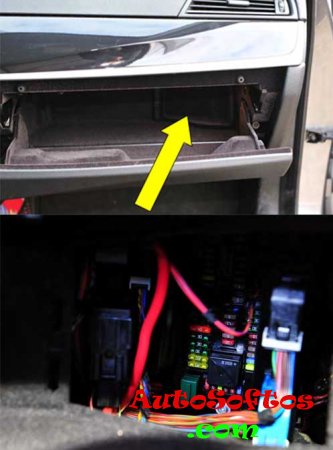

Блок предохранителей и реле в салоне бмв ф10

Как и в предыдущих поколениях пятерки, он располагается в вещевом ящике (бардачке). Для доступа просто откройте защитную крышку.

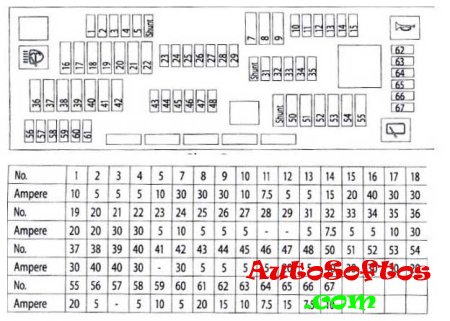

Общая схема

Реле сигнала, противотуманных фонарей, стеклоочистителей и прочих элементов отмечены квадратами.

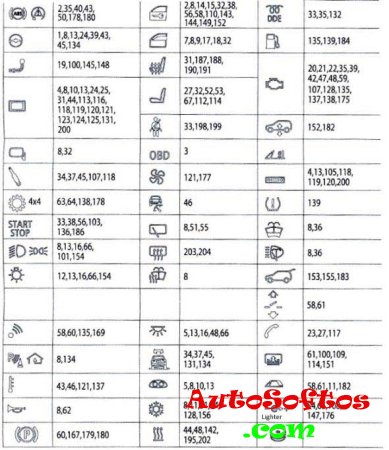

Единая таблица с описанием предохранителей

За прикуриватель отвечают следующие предохранители: 54, 65, 108, 147, 176. Некоторые из них располагаются в багажном отделении.

Для доступа необходимо открыть заглушку на правой боковой обшивке.

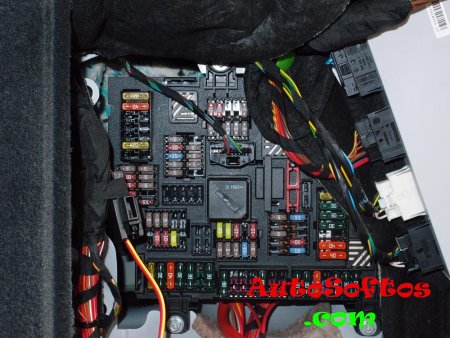

Cхема расположения элементов

Нельзя ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета или с другим количеством ампер, иначе из-за перегруженного электрического провода возможен пожар в автомобиле!

С правой стороны данного блока находится реле обогреваемого заднего стекла.

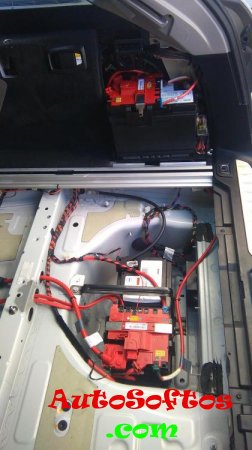

Отдельные реле багажника

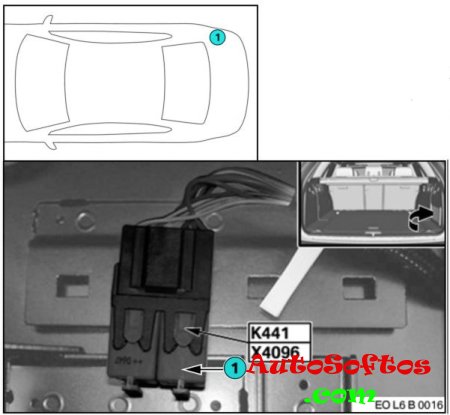

За основным блоком могут располагаться несколько отдельных элементов реле.



Такие как:

Реле проблесковых маячков
Реле аварийной сигнализации
Реле задних электрических стеклоподъемников
Реле отключения блоков предохранителей





На плюсовой клемме аккумуляторной батареи (при наличии дополнительной батареи, рядом так же находятся элементы управления) размещены главные предохранители высокой мощности и некоторые реле:

100A Реле отключения вентилятора охлаждения
100A Главное реле
100/125/150A Реле отключения блока предохранителей либо Электромеханический усилитель руля
50A Hi-Fi усилитель
60A Датчик развала задней оси
100A Блок предохранителей № 1 в багажном отделении
250A Распределительная коробка

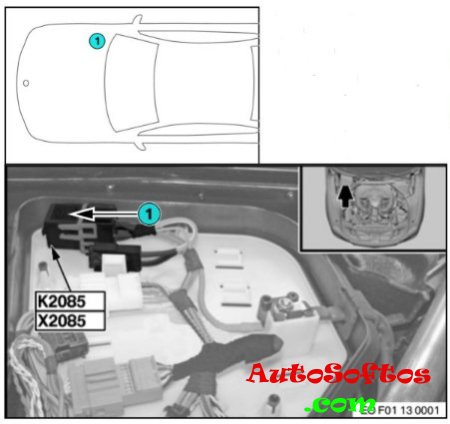

Блок под капотом

Он находится с правой стороны, под защитной крышкой.



Тут могут находится реле двигателя DDE K2085 и несколько предохранителей отвечающие за электромеханический усилитель руля и электронику двигателя.
