Предохранители и реле Audi q7 с подробными описанием схем. Предохранитель прикуривателя


Audi Q7 — полноразмерный кроссовер, который выпускается в настоящее время. В данном материале представлено описание всех блоков предохранителей и реле Audi q7, а так же места их расположения и схемы для автомобилей выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах.

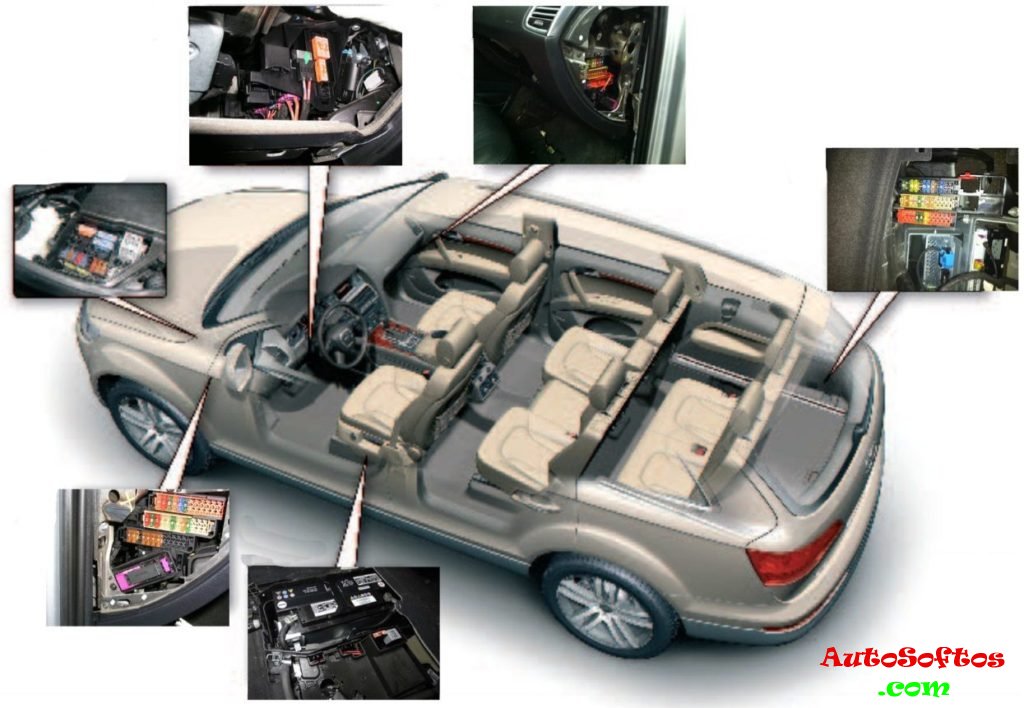

Места расположения блоков





1. Блок предохранителей передней панели (слева) -SB-;
2. Блок предохранителей передней панели (справа) -SC-;
3. Блок реле и предохранителей в центре передней панели;
4. Блок управления бортовой сети –J519-;
5. Блок реле и предохранителей багажного отсека справа –SF-;
6. Блок реле и предохранителей под сиденьем водителя -SD-;
7. Блок реле и предохранителей коммутационного блока;





Блок предохранителей на передней панели слева





Схема

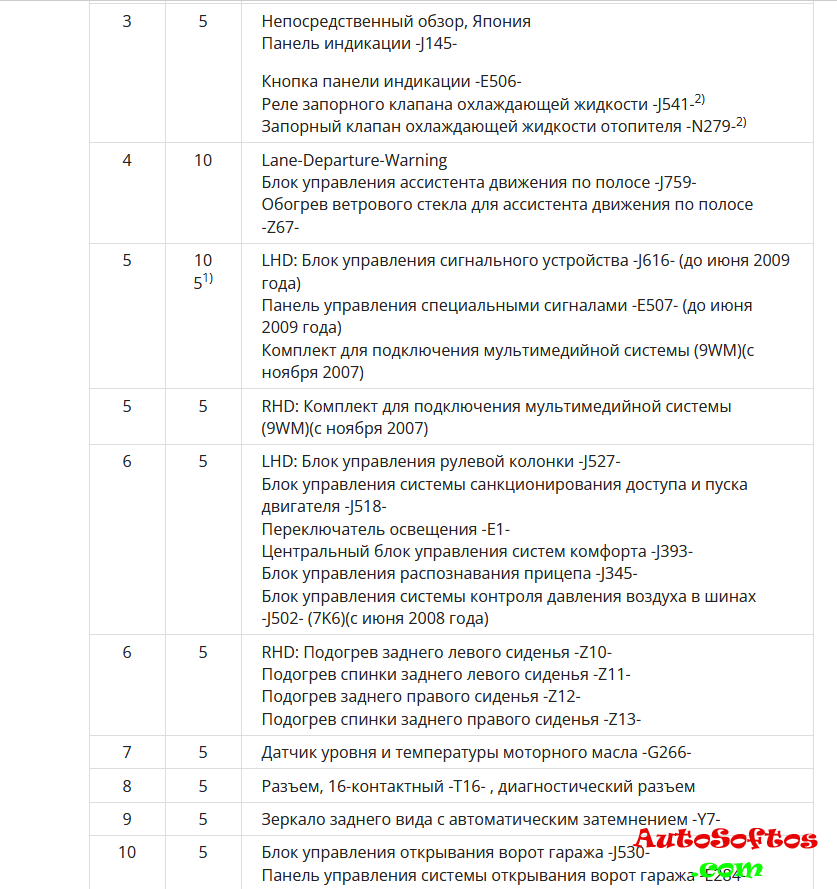

Описание схемы









1) С ноября 2007 года
2) Только для автомобилей с 6-цилиндровым двигателем поколения 2
LHD – автомобили с левым расположением руля
RHD – автомобили с правым расположением руля
Блок предохранителей на передней панели справа





Общая схема

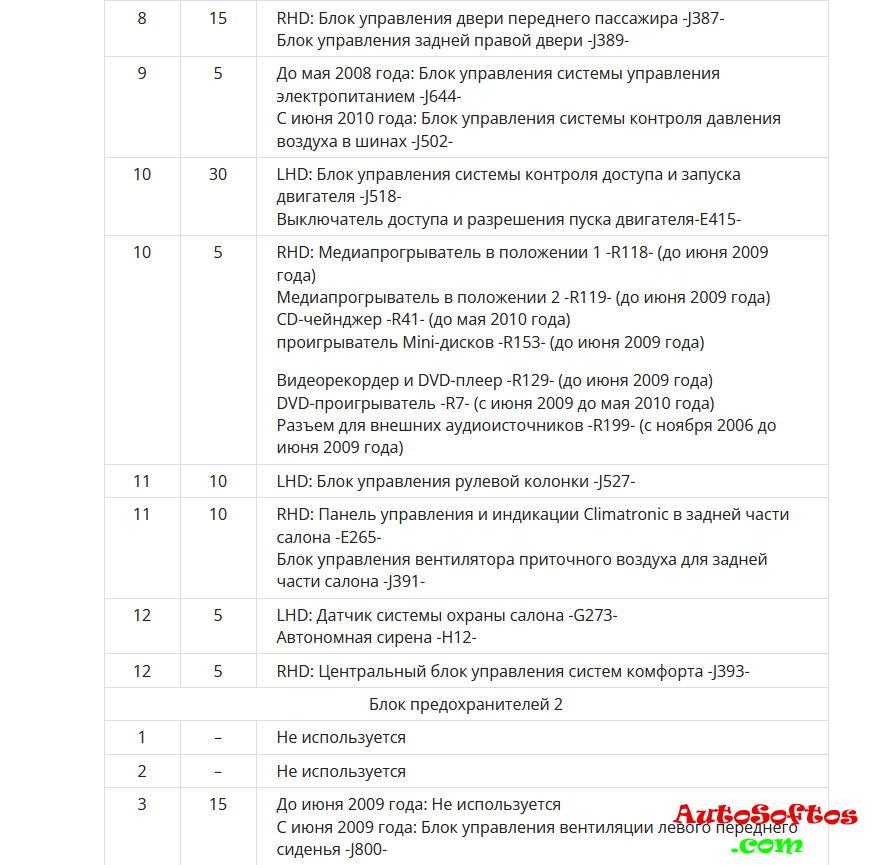

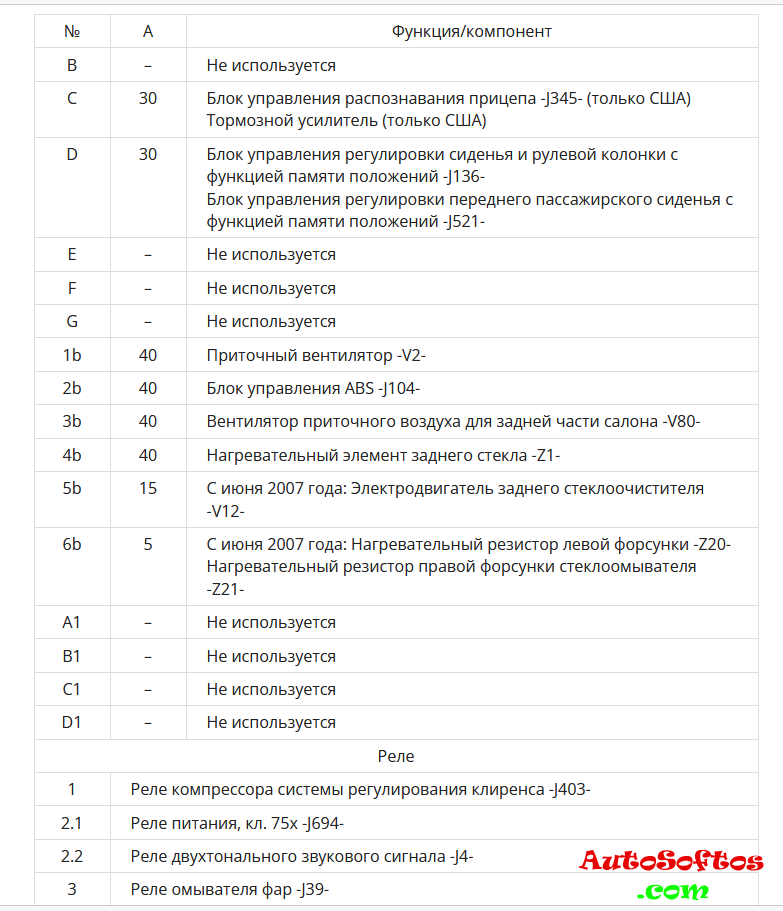

Назначение элементов

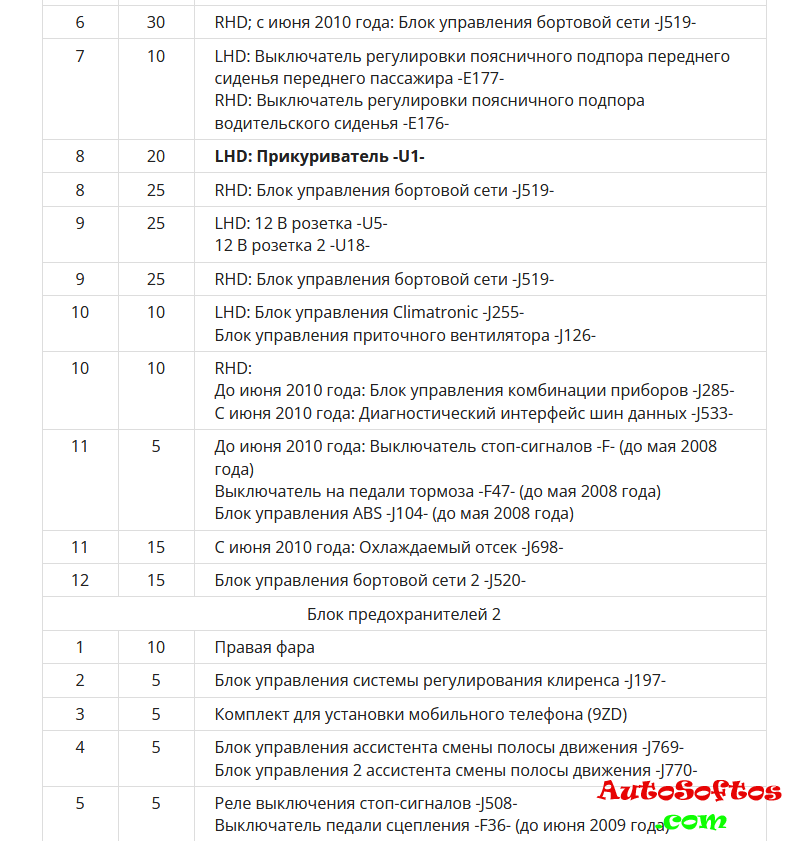

За работу прикуривателя и дополнительных розеток (USB), отвечают предохранители 6,8 и 9.



1) Только для автомобилей с системой запуск/остановка
LHD – автомобили с левым расположением руля
RHD – автомобили с правым расположением руля


Блок реле и предохранителей в центре передней панели

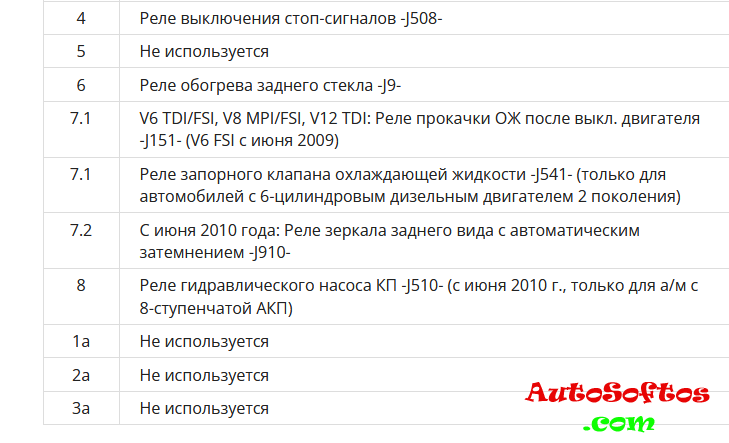

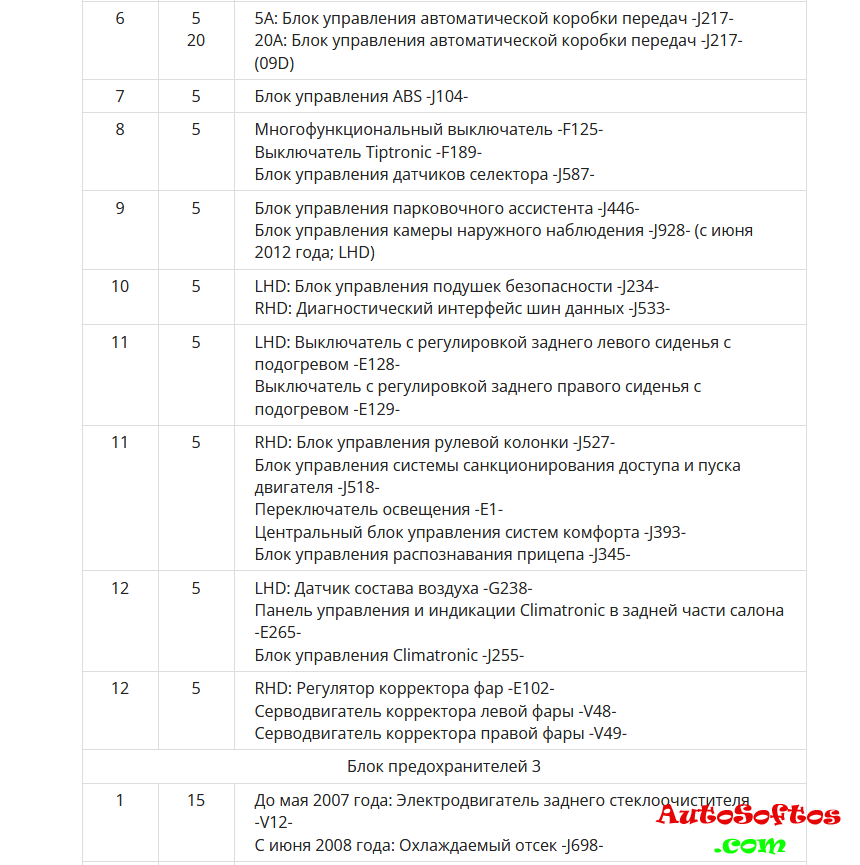

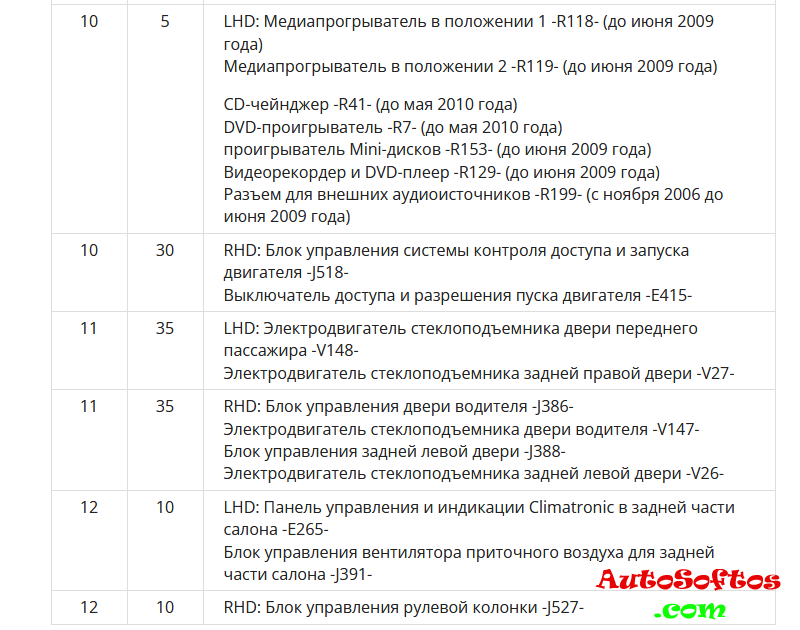

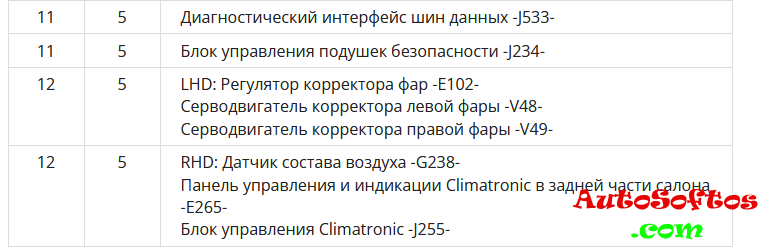

Расшифровка






Блок реле и предохранителей в багажнике

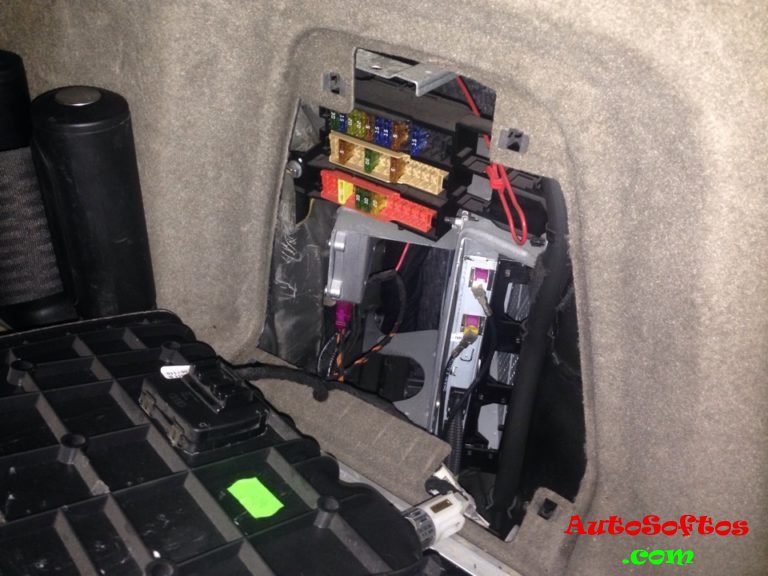

фото блока в багажнике


Схема

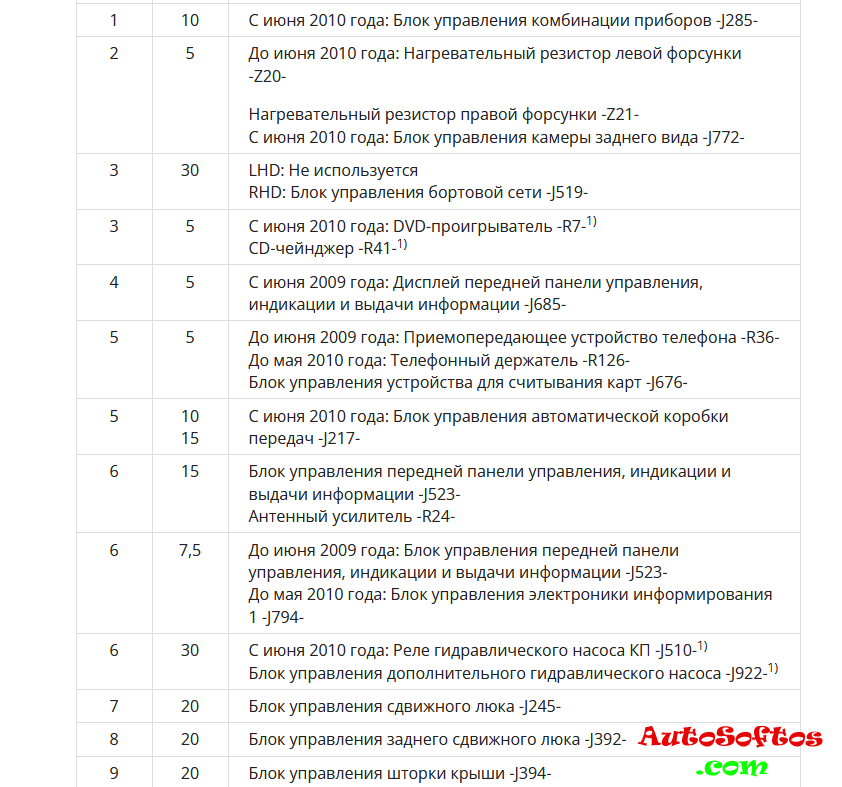

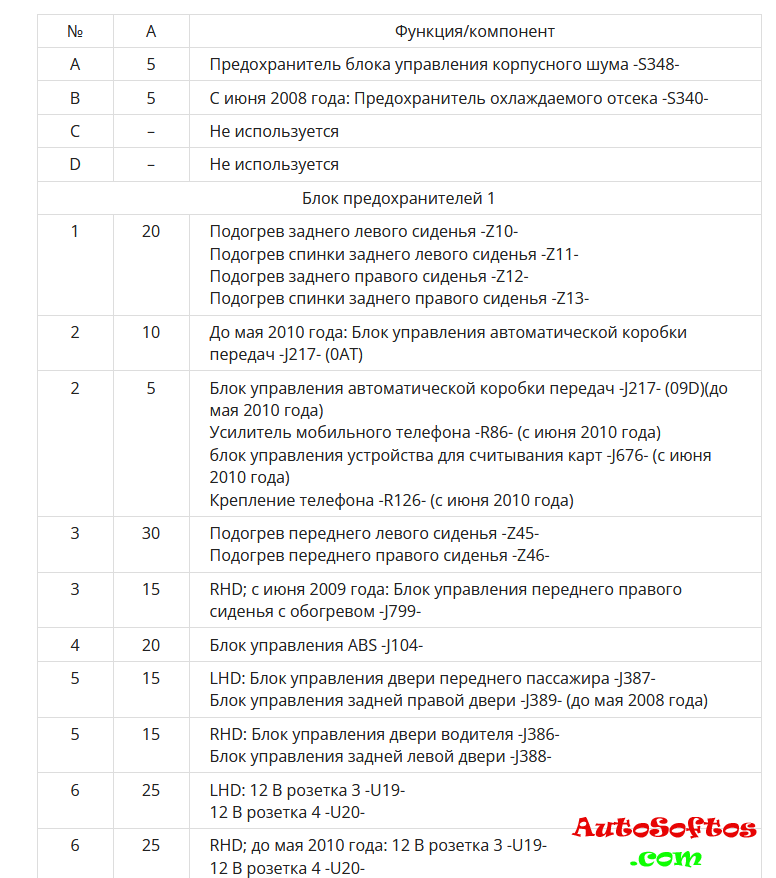

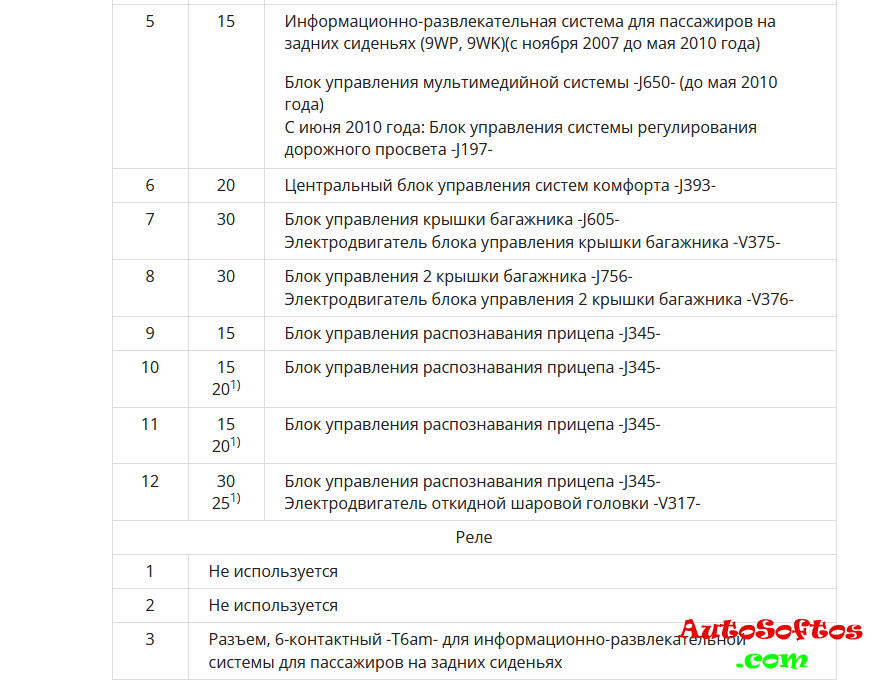

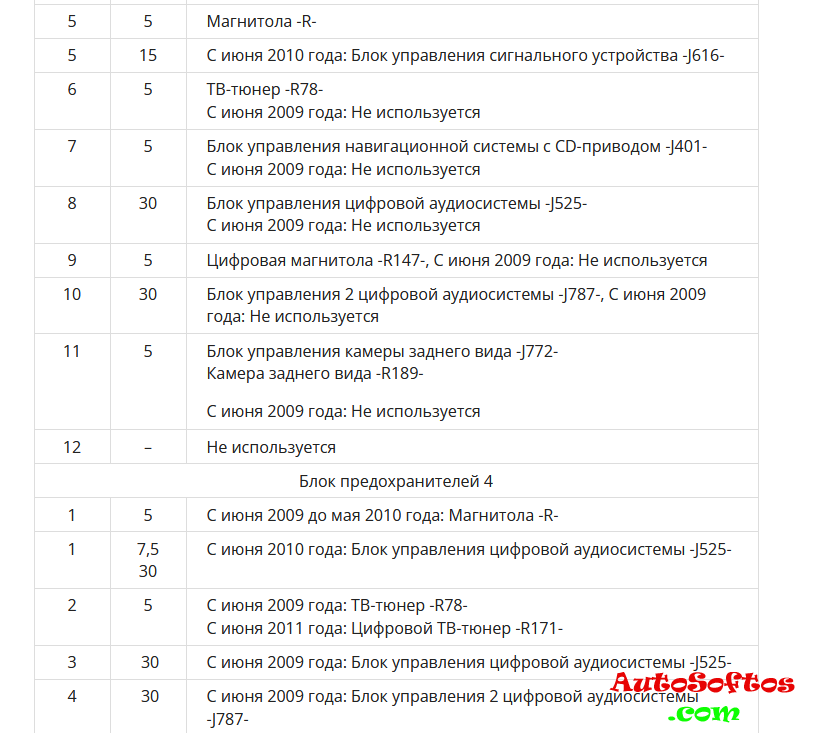

Таблица с обозначением







1) С июня 2007 года

Блок реле и предохранителей под сиденьем водителя

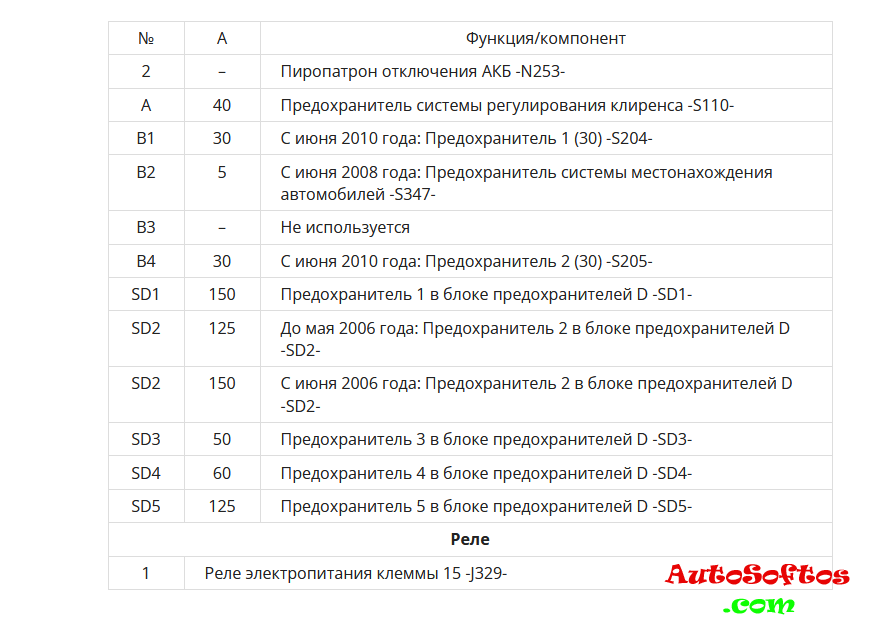

Описание схемы





Блок в моторном отсеке(под капотом)
Для бензиновых двигателей.

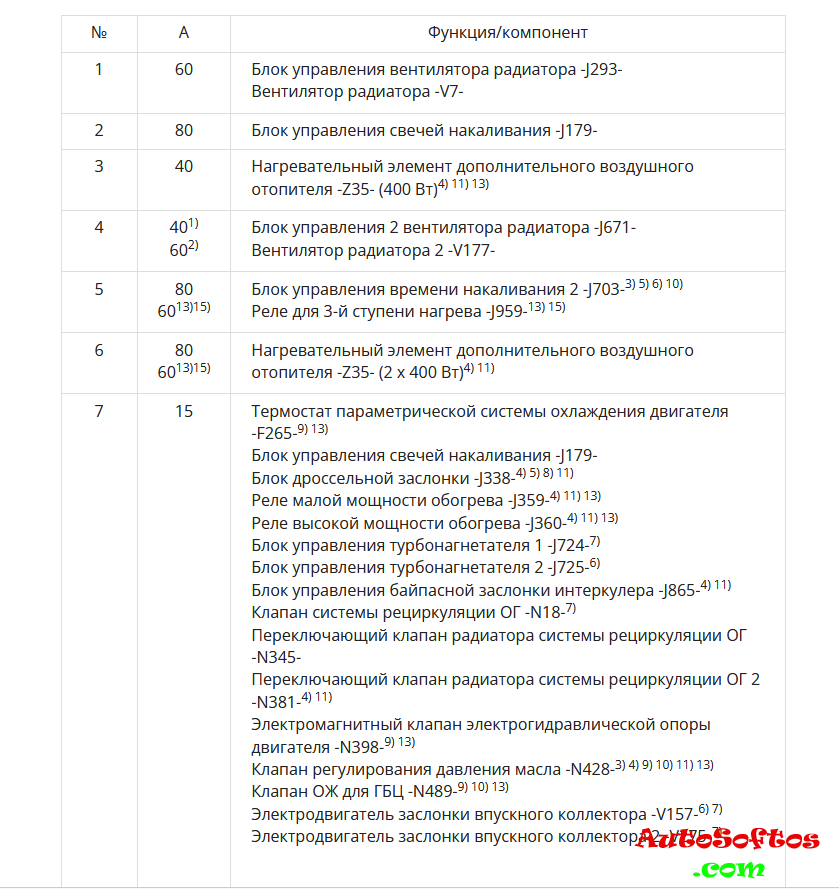

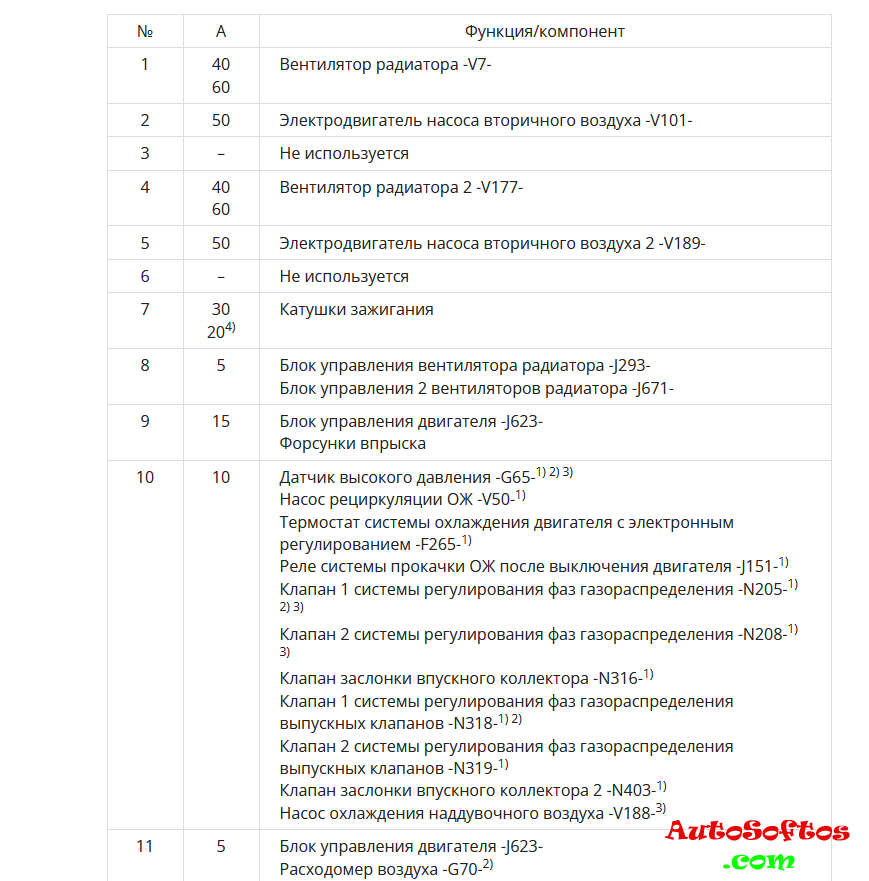

Обозначение







Для дизельных двигателей.

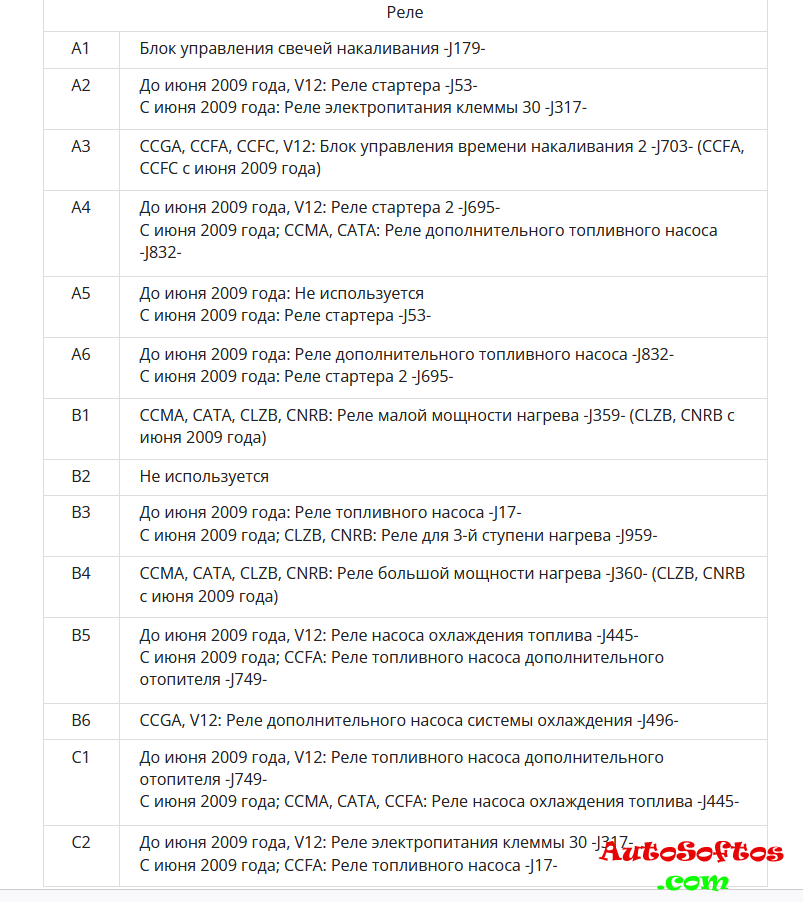

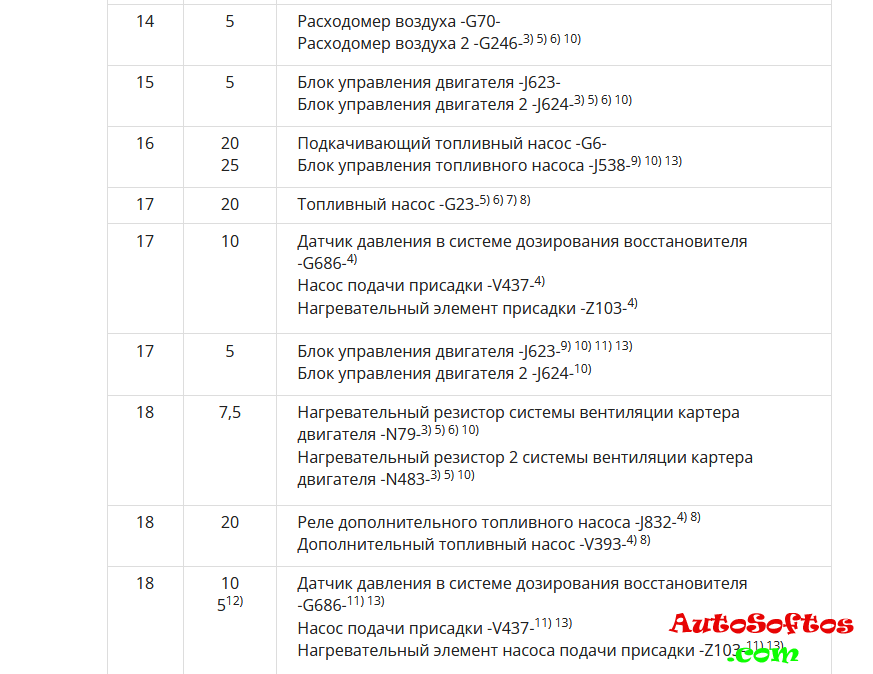

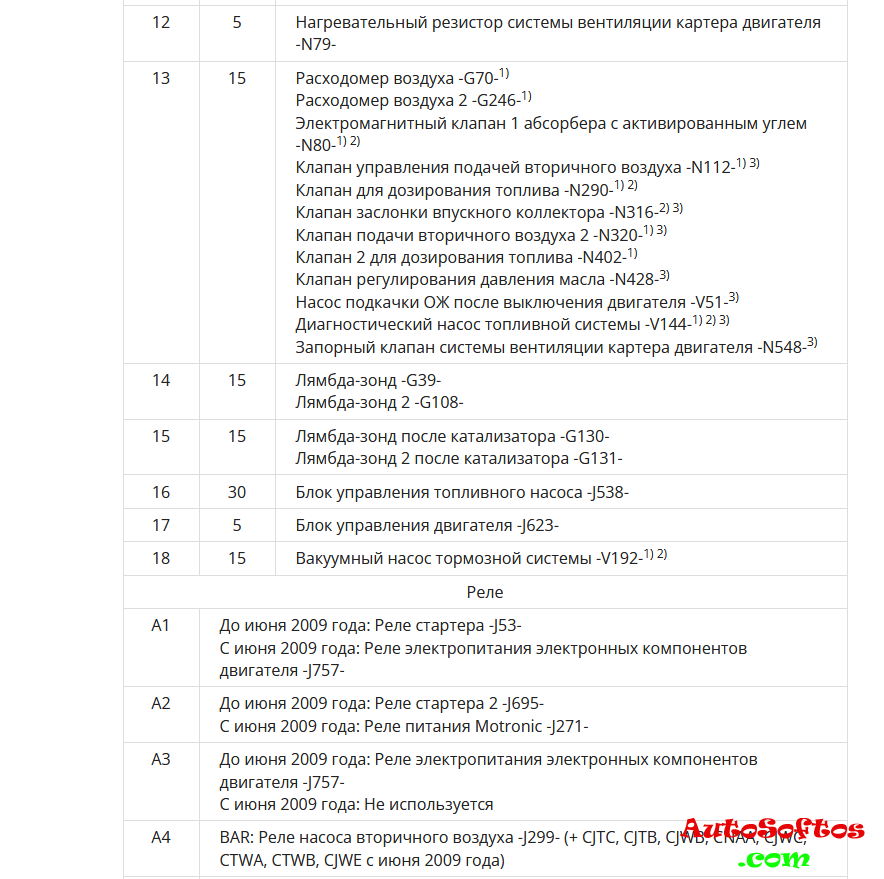

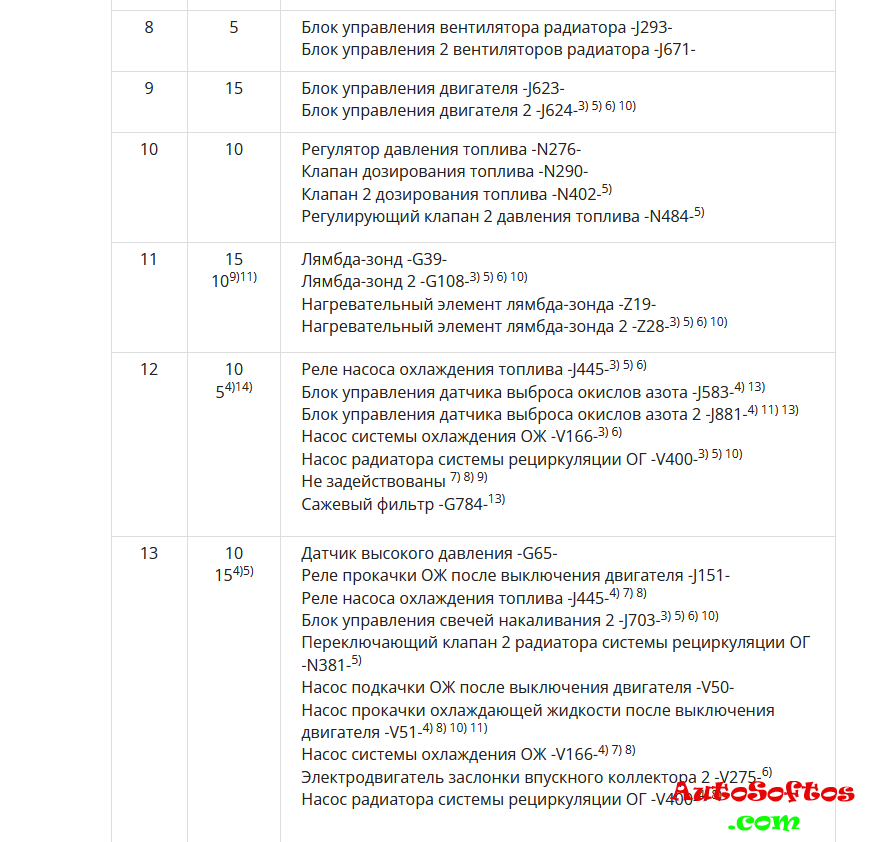

Расшифровка








Розетка для запуска от внешнего источника питания





Разветвитель 2 для клеммы 30 -TV22- /Розетка для запуска от внешнего источника питания -U6-
