Предохранители bmw E81, E82, E87, E88 - места расположения и схемы

  • Разместил: klays067;
  • Прочитано: 288;
  • Дата: 2-07-2021, 23:19;
  • Сообщить о ошибке

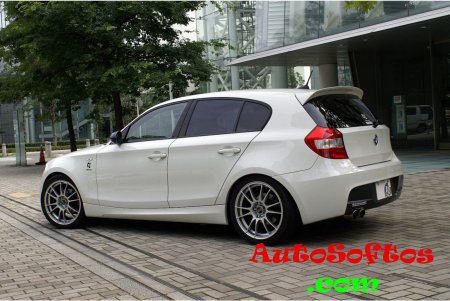

BMW 1 series — компактные автомобили с задним приводом и продольным расположением двигателя. Выпускались в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем Вам ознакомится со списком всех предохранителей бмв 1 серии (E81, E82, E87, E88), местами расположения блоков и схемами.

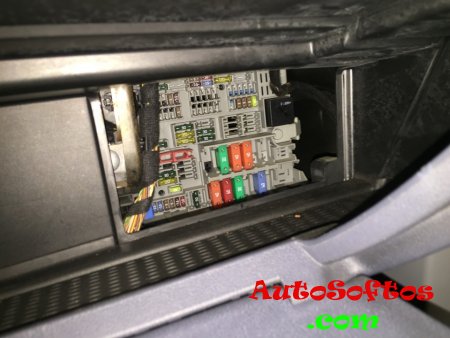

Главный блок предохранителей bmw 1 series за ящиком для перчаток



Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку.

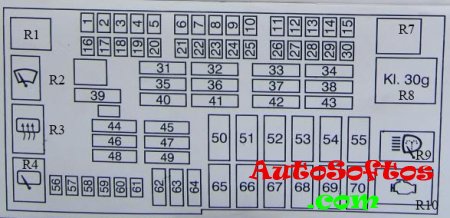

Схема блока предохранителей





Описание



R1 Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину)
R2 Электродвигатель электродвигателя стеклоочистителя 1
R3 Реле заднего стекла
R4 Реле стеклоочистителя заднего стекла
R5 Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено
R6 Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено
R7 Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле)
R8 Реле отключения цепи 1
R9 Реле насоса омывателя фары
R10 Реле насоса вторичного воздуха (AIR)
F1 —
F2 (5A) Зеркало заднего вида с автоматическим затемнением
F3 —
F4 (5A) Многофункциональный модуль управления 3
F5 (7,5A) Многофункциональный модуль управления 4
F6 Не используется (^ 08/05)
F7 —
F8 (5A) Аудио аппаратура CD-чейнджер
F9 —
F10 —
F11 —
F12 (20A) Многоцелевой модуль
F13 (5A) Модуль управления модулем сборки-i-drive
F14 —
F15 —
F16 (15А) Horn-RH
F17 (5A) Навигационная система
F18 (5A) Аудиосистема CD-чейнджер (^ 11/04)
F19 (7,5A) Сигнализация, вход без ключа
F20 (5A) Контроль динамической устойчивости
F21 (7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира
F22 —
F23 (10A) Навигационная система, телевизионный тюнер
F24 —
F25 —
F26 (10A) Телематика
F27 (5A) Модуль управления дверью — сторона водителя, телефон
F28 (5A) Многофункциональный модуль управления 4, модуль управления стоянки
F29 (5A) Подогрев передних сидений
F30 (20A) Зарядное гнездо, прикуриватель
F31 (30A) Контроль динамической устойчивости (^ 08/05)
F32 (30A) Электрические сиденья, подогрев передних сидений
F33 (30A) Электрическое сиденье-пассажирское
F34 (30A) Усилитель аудиоустройства
F35 (20A) Топливный насос (FP) H08 / 05)
F36 (30A) Многофункциональный модуль управления 2
F37 —
F38 Не используется (^ 08/05)
F39 (30A) Электродвигатель электродвигателя стеклоочистителя
F40 (20A) Аудиосистема (^ 08/05)
F41 (30A) Многофункциональный модуль управления 2
F42 (30A) Электропривод
F43 (30A) Омыватели фар
F44 (30A) Модуль управления прицепом
F45 (20A) Разъем для прицепа (^ 08/05)
F46 (40A) Подогрев заднего стекла
F47 Не используется (^ 08/05)
F48 (20A) Система мойки / очистки заднего стекла
F49 (30A) Подогрев переднего пассажира
F50 —
F51 (50A) Многофункциональный управляющий модуль 3
F52 (50A) Многофункциональный модуль управления 2
F53 (50A) Многофункциональный модуль управления 2
F54 (60A) Управление двигателем
F55 —
F56 (15A) Центральный замок
F57 (15A) Центральный замок
F58 (7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой
F59 (5A) Модуль управления функцией рулевой колонки
F60 (7,5A) Кондиционер (AC)
F61 (10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей
F62 (30А) Задние электрические стеклоподъемники
F63 (30A) Многофункциональный модуль управления
F64 (30A) Задние электрические стеклоподъемники
F65 (40A) Управление динамической стабильностью
F66 (50A) Подогреватель топливного фильтра — Дизель
F67 (50A) Обогреватель / кондиционер (AC)
F68 —
F69 (50A) Двигатель вентилятора охлаждающей жидкости двигателя
F70 (50A) Впрыск вторичного воздуха (AIR), если он установлен

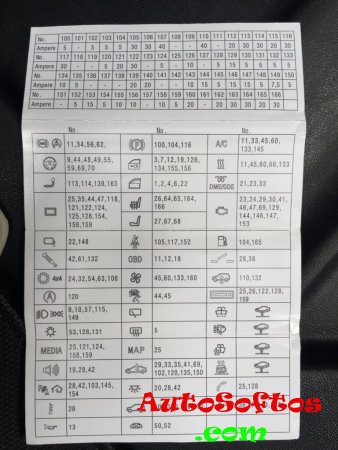

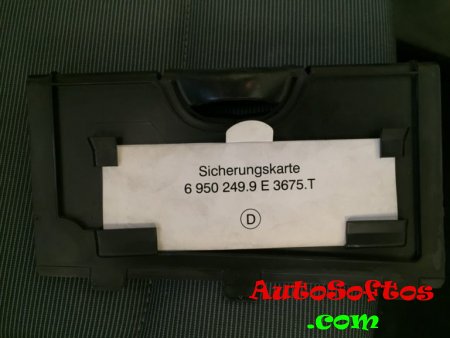

Точное описание блоков представлено в специальной брошюре, находящееся в защитной двери.
