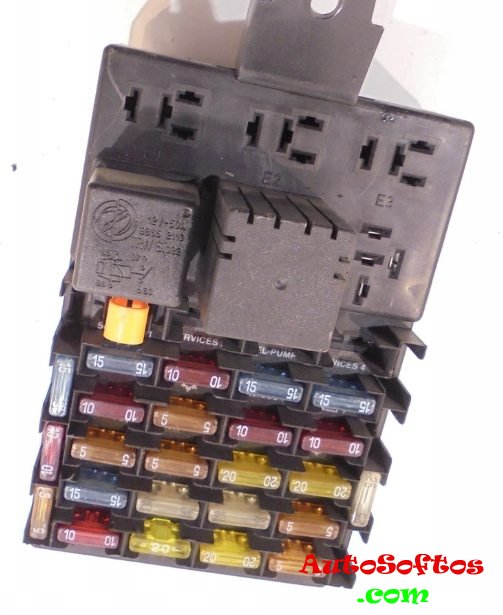

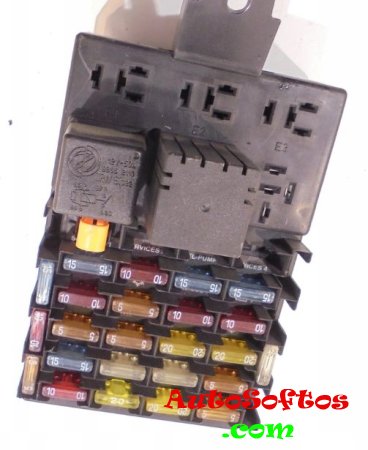

Предохранители и реле Alfa Romeo 166

  • Разместил: klays067;
  • Прочитано: 535;
  • Дата: 21-03-2023, 14:53;
  • Сообщить о ошибке


Alfa Romeo 166 (серия 936) появилась в октябре 1998 как седан бизнес класса. единственный рестайлинг прошла в 2003 году и с того мента каких либо изменений не получала. Автомобиль выпускался в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. 166 заменила на рынке Alfa Romeo 164.

Места расположения блоков

1. В салоне, под приборной панелью;
2. Блок реле и предохранителей в моторном отсеке;
3. Дополнительная коробка с предохранителями под капотом справа;
4. Блок предохранителей и реле в багажнике Alfa Romeo 166.

Блок предохранителей в салоне альфа ромео

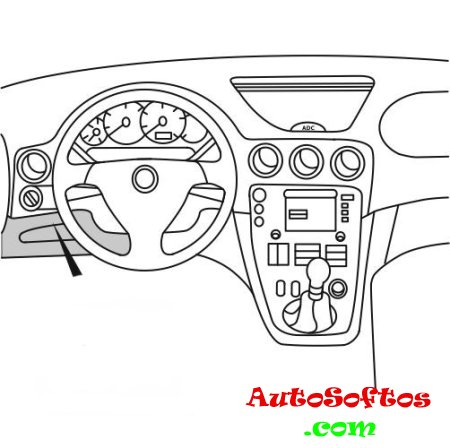

Расположен под панелью приборов слева от руля за пластиковой крышкой.




Схема



Предохранители и реле Alfa Romeo 166

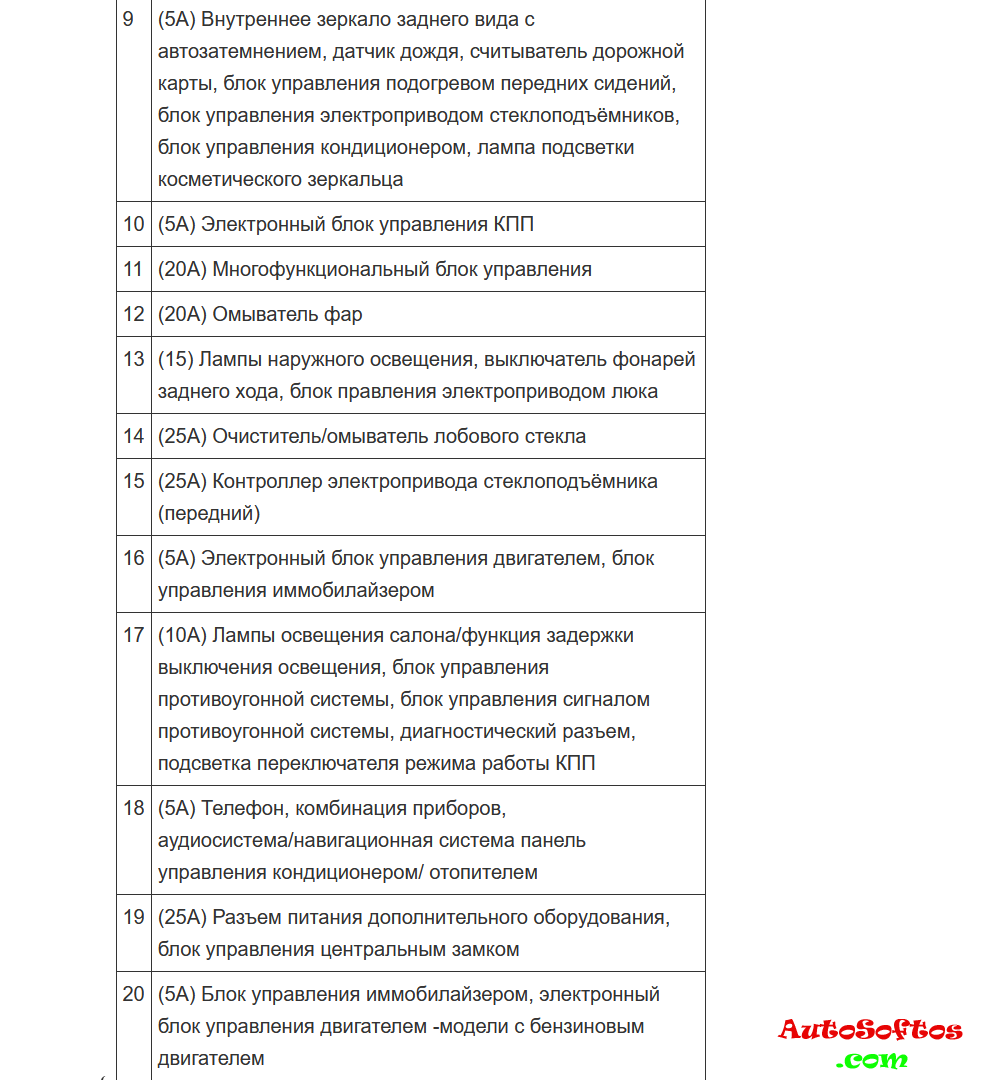

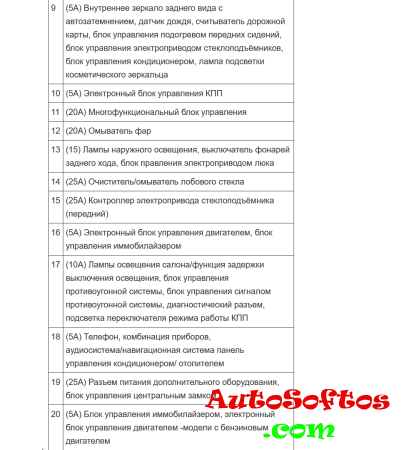

Расшифровка






За прикуриватель отвечает предохранитель номер 7.



Под капотом

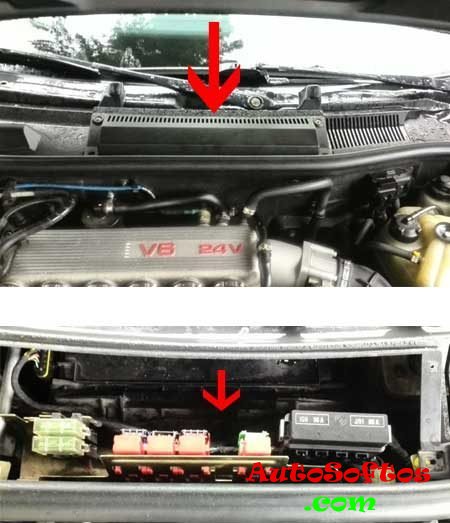

Предохранители и реле около механизма щеток



Для доступа к ним, просто снимите защитный кожух.

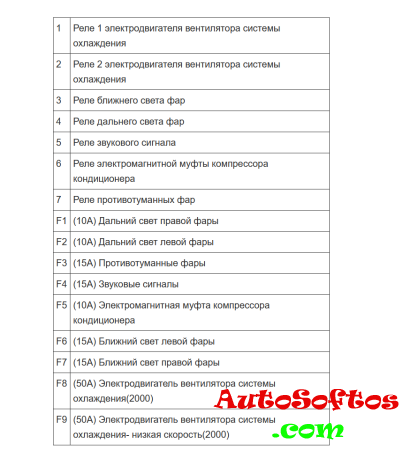

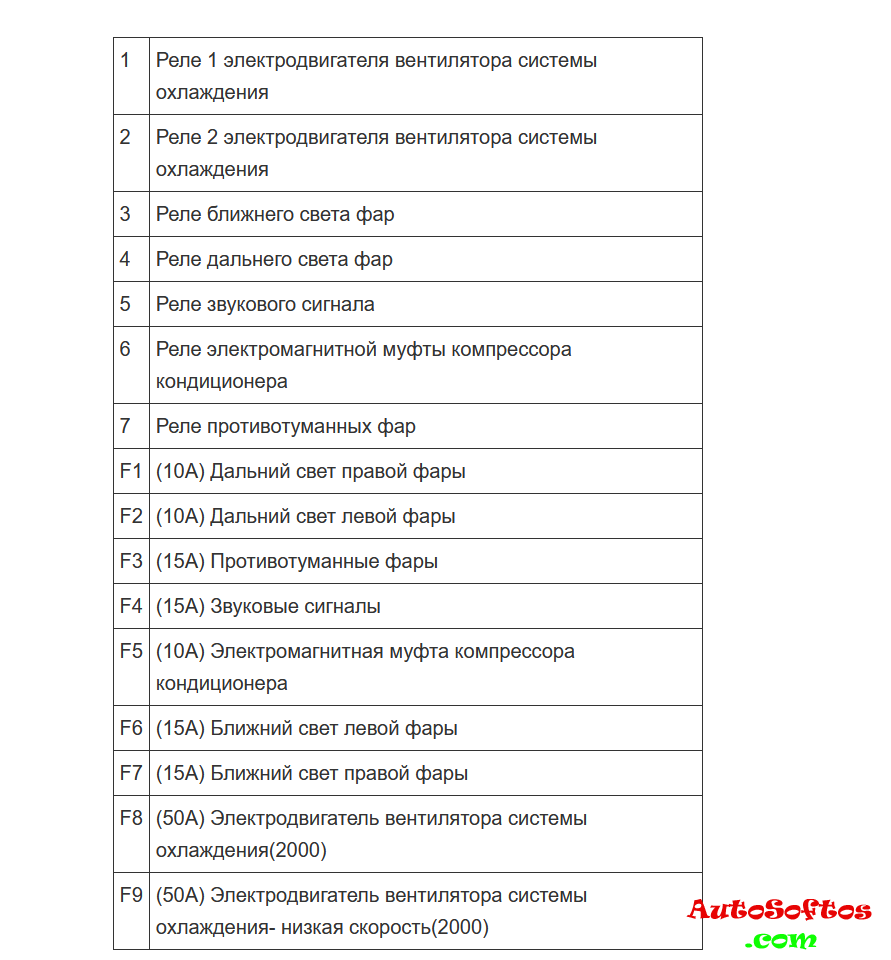

Схема и расшифровка

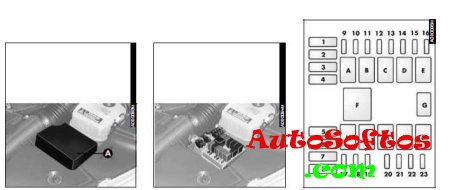

Второй блок предохранителей и реле по капотом

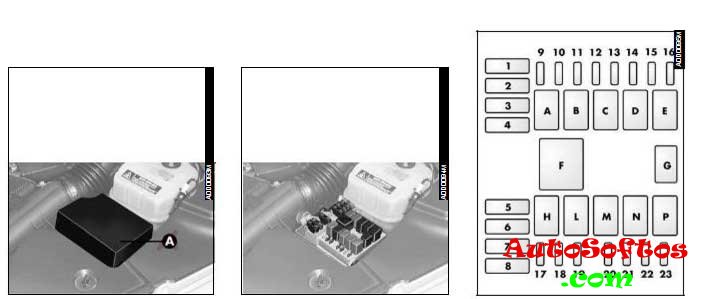

Он расположен с правой стороны около фары в пластиковом коробе. Для моделей с годом выпуска до 2003 схема вот такая:

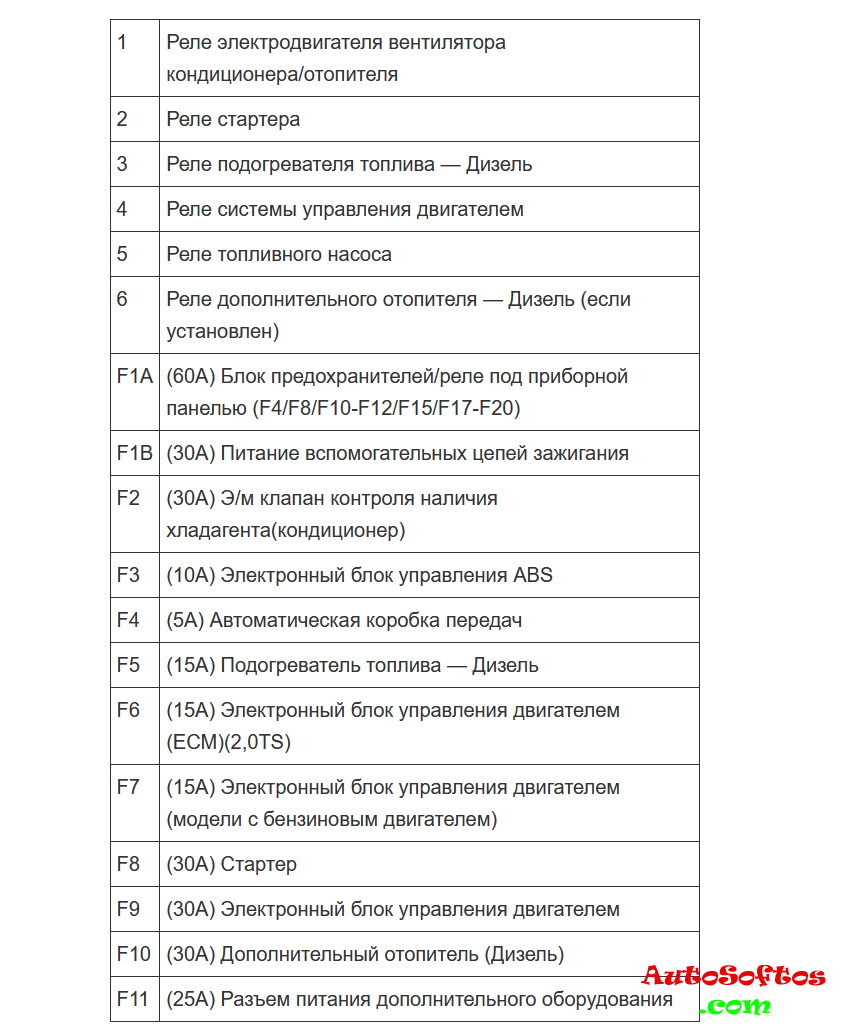

Описание и назначение блоков





после 2003 года, немного иная и расположение возможно на кронштейне, установленном за левой фарой :


A – Передние фары дальнего света
B – Вентилятор контроля вентилятора
C – Сигнал
D – Передний противотуманный фонарь
E – Электронный блок управления автоматической коробкой передач (версии Sportronic)
F – Бензиновые версии (с одним вентилятором): радиатор охлаждения двигателя (высокая скорость)
Варианты JTD (два вентилятора): радиатор охлаждения двигателя (высокая скорость)
G – Компрессор кондиционера
H – PБензиновые версии: радиатор охлаждения двигателя (низкая скорость)
Варианты JTD (два вентилятора): радиатор охлаждения двигателя (высокая скорость)
L – Топливный насос
M – Электронное центральное реле впрыска
N – Двигатель H – Стартер
P – Дизельное нагревание фильтра (версии JTD)


Блок предохранителей в багажном отделении автомобиля

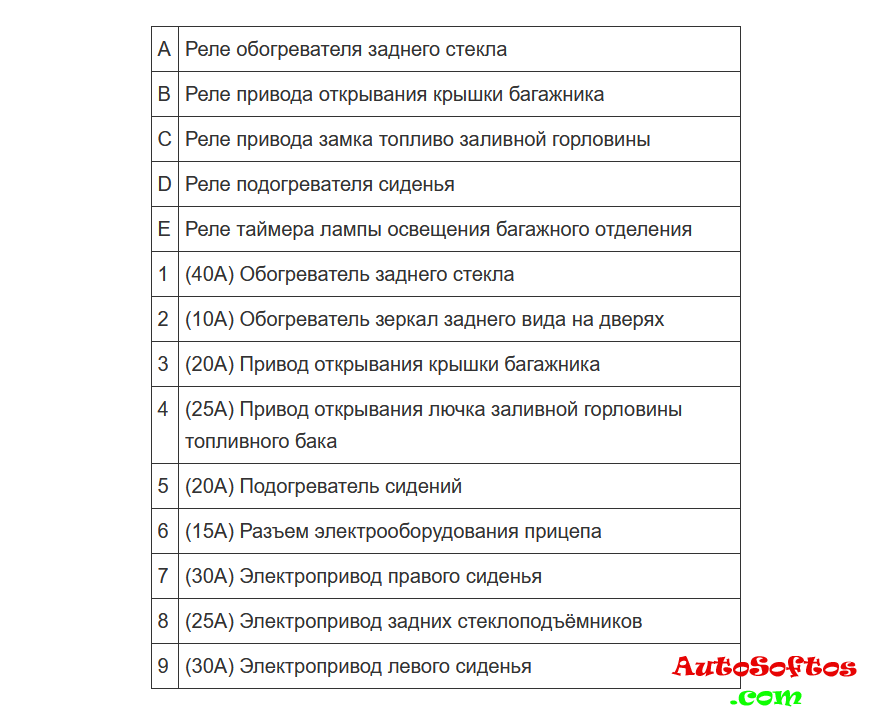

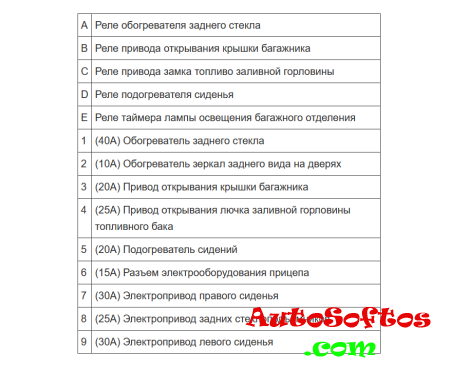

Описание схемы
