Предохранители Volvo XC90 (2015 - 2024) и реле с обозначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 1 076;
  • Дата: 17-04-2023, 17:17;
  • Сообщить о ошибке


Здесь вы найдёте информацию с описанием предохранителей и реле Вольво ХС90 со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

Блок в салоне



В салоне блок с предохранителями находится под приборной панелью со стороны пассажира.



Для доступа надо убрать обшивку салона и защитную крышку блока.

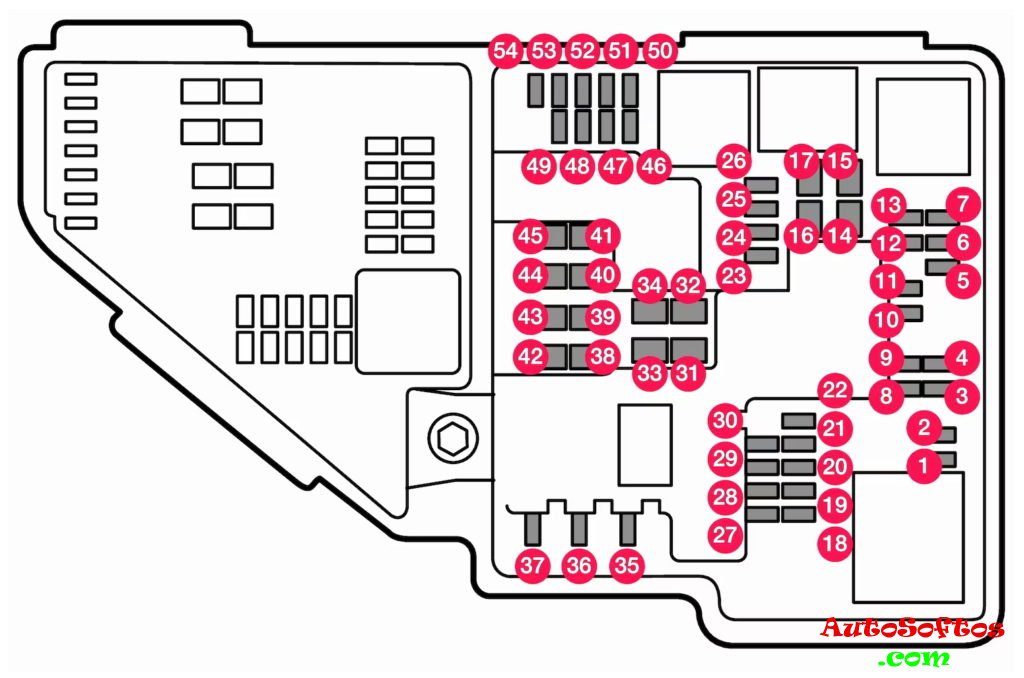

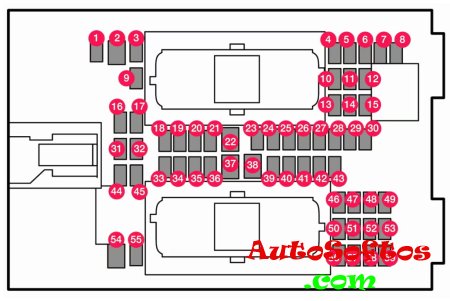

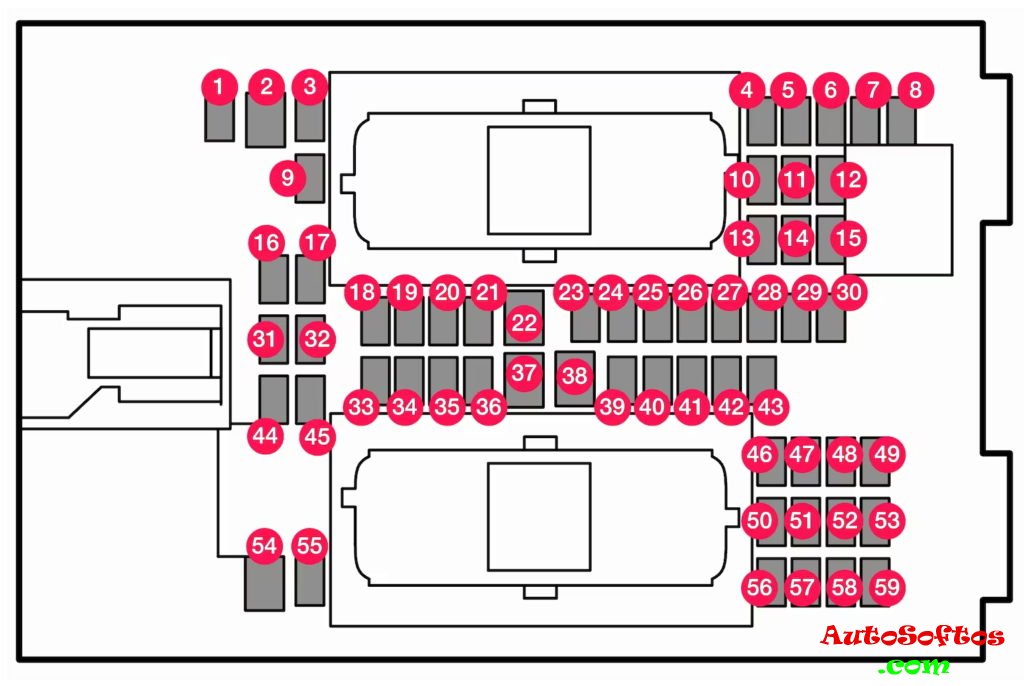

Схема

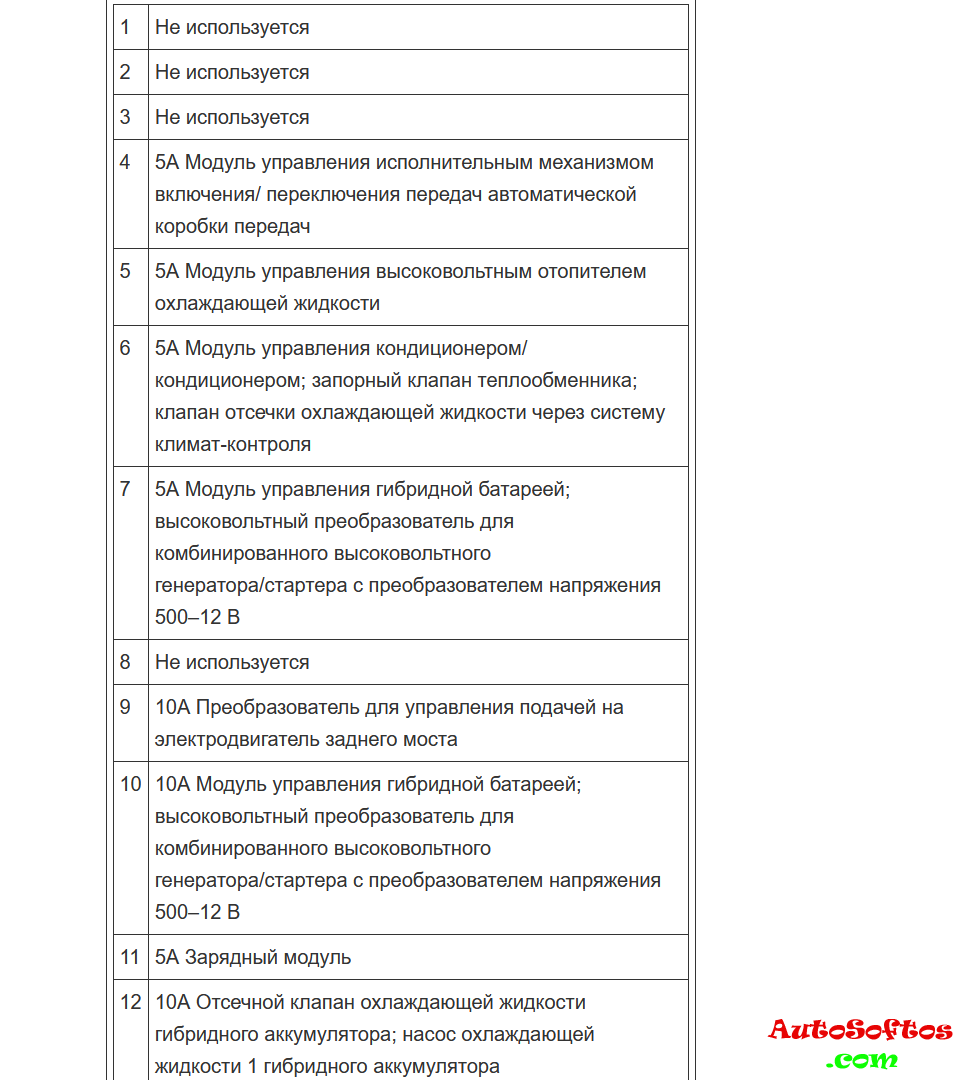

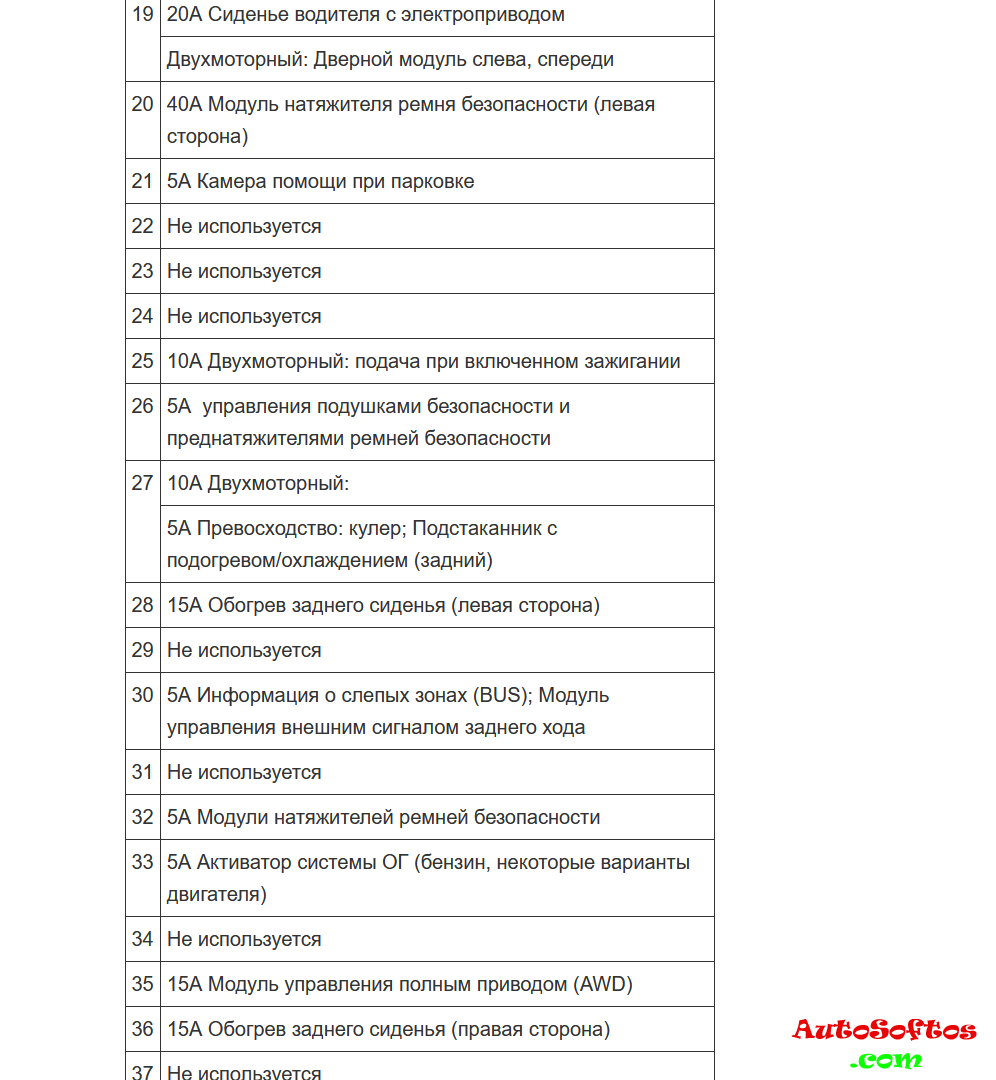

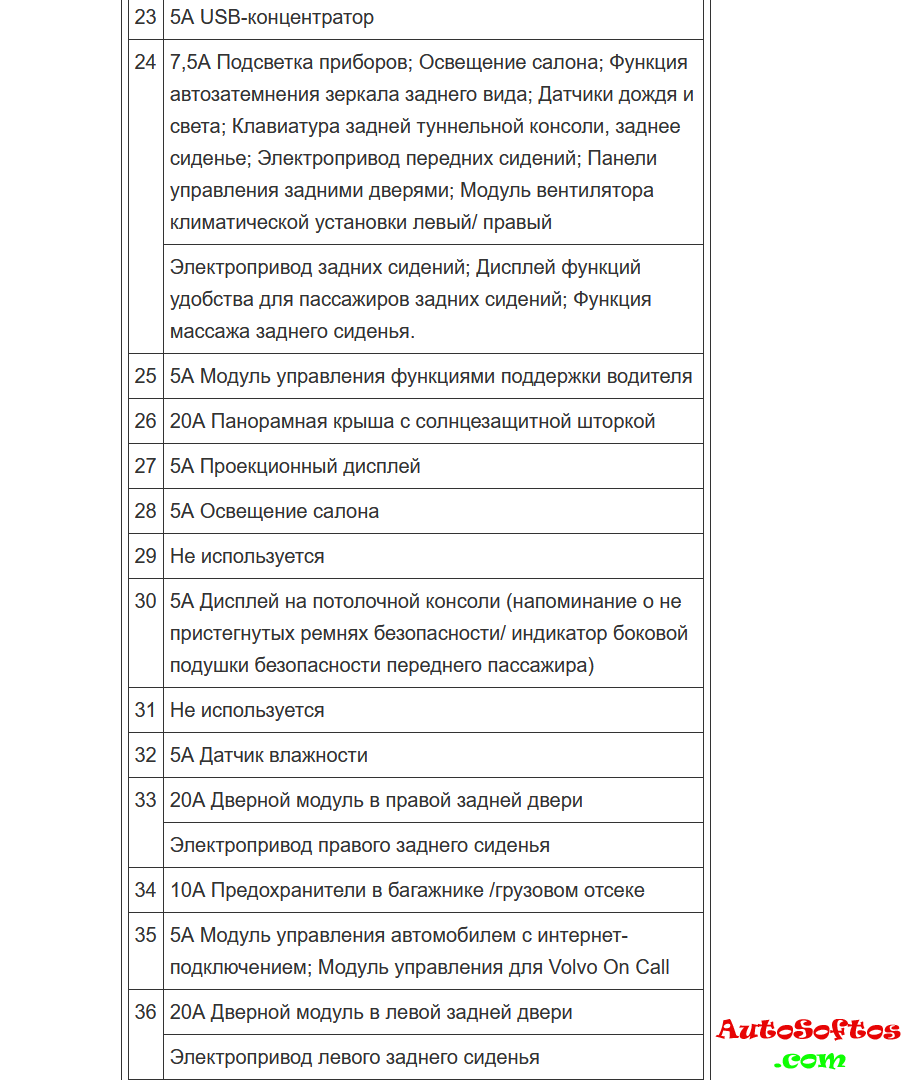

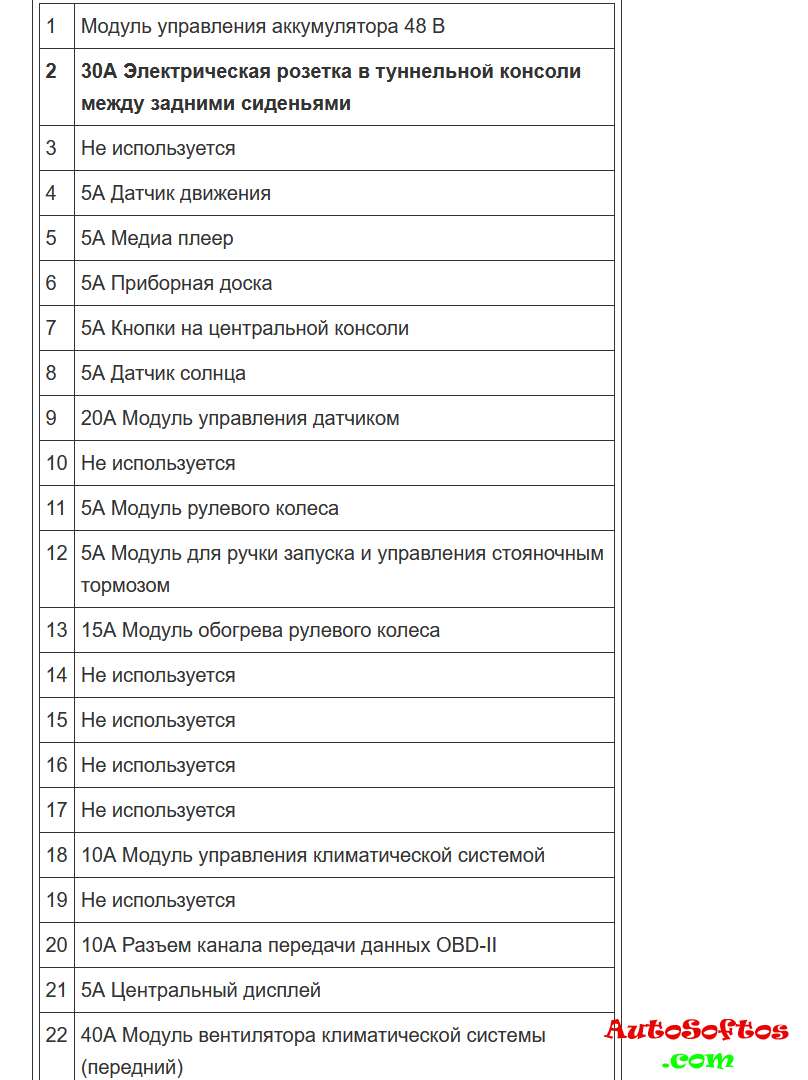

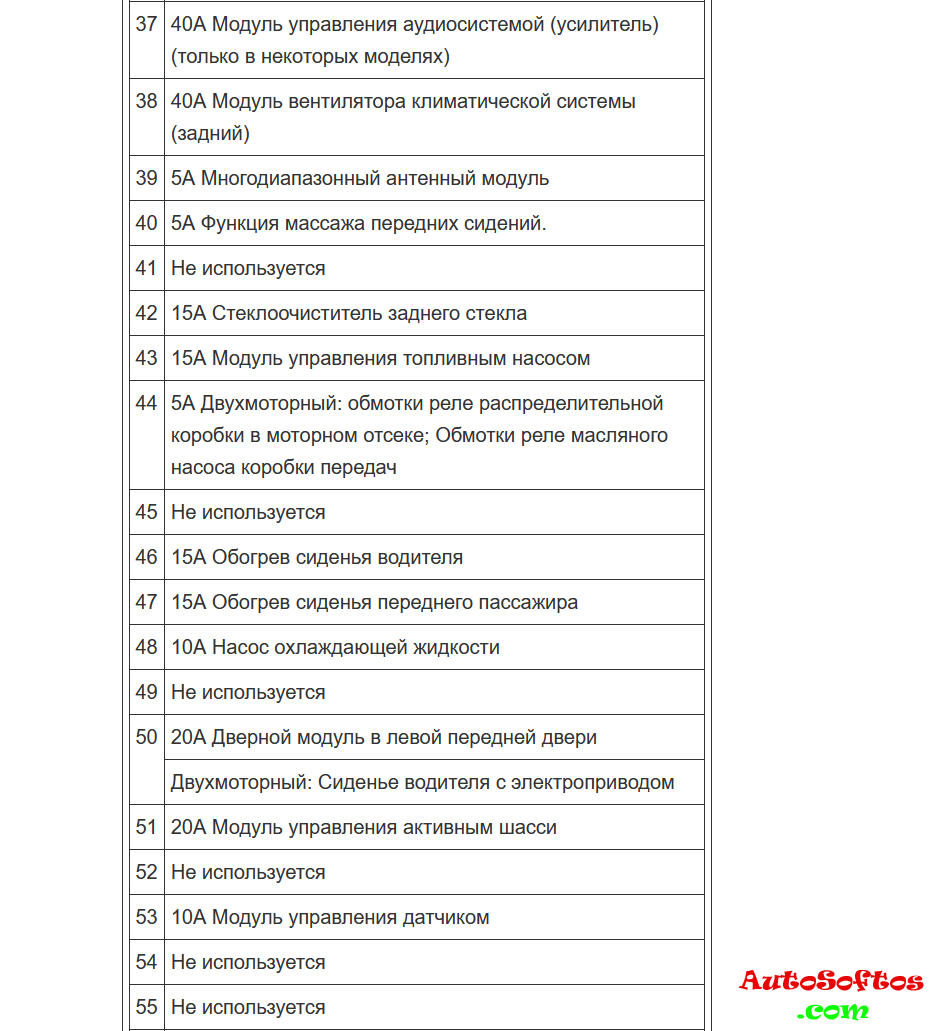

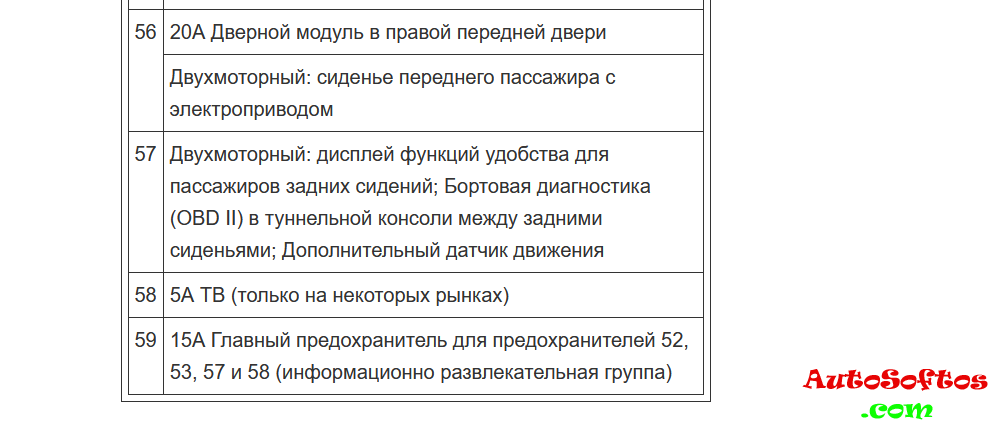

Описание








Блок под капотом

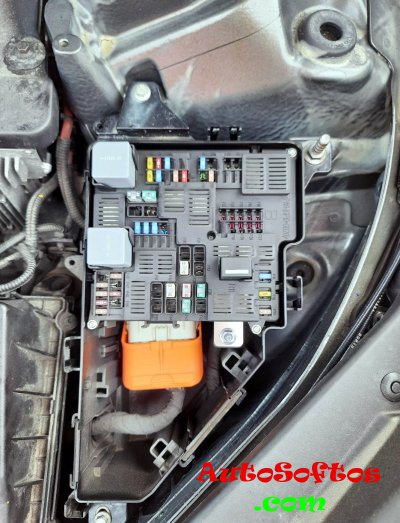

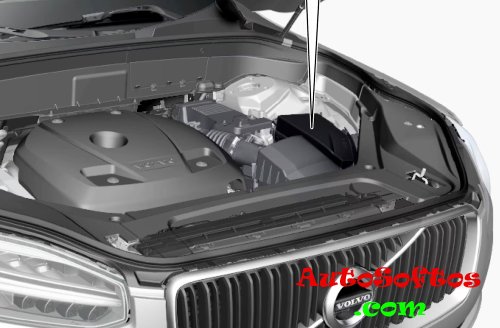

В моторной отсеке блок с предохранителями и реле установлен рядом с фарой с левой стороны.



Сам блок будет выглядеть примерно вот так.


Сверяйте назначение со своими схемами на обратной стороне крышке блоков.

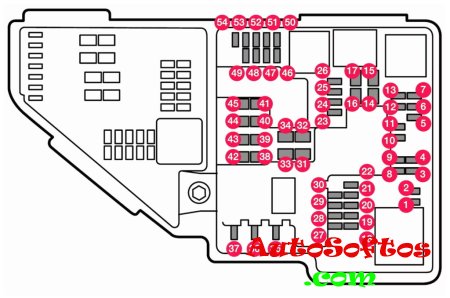

Схема

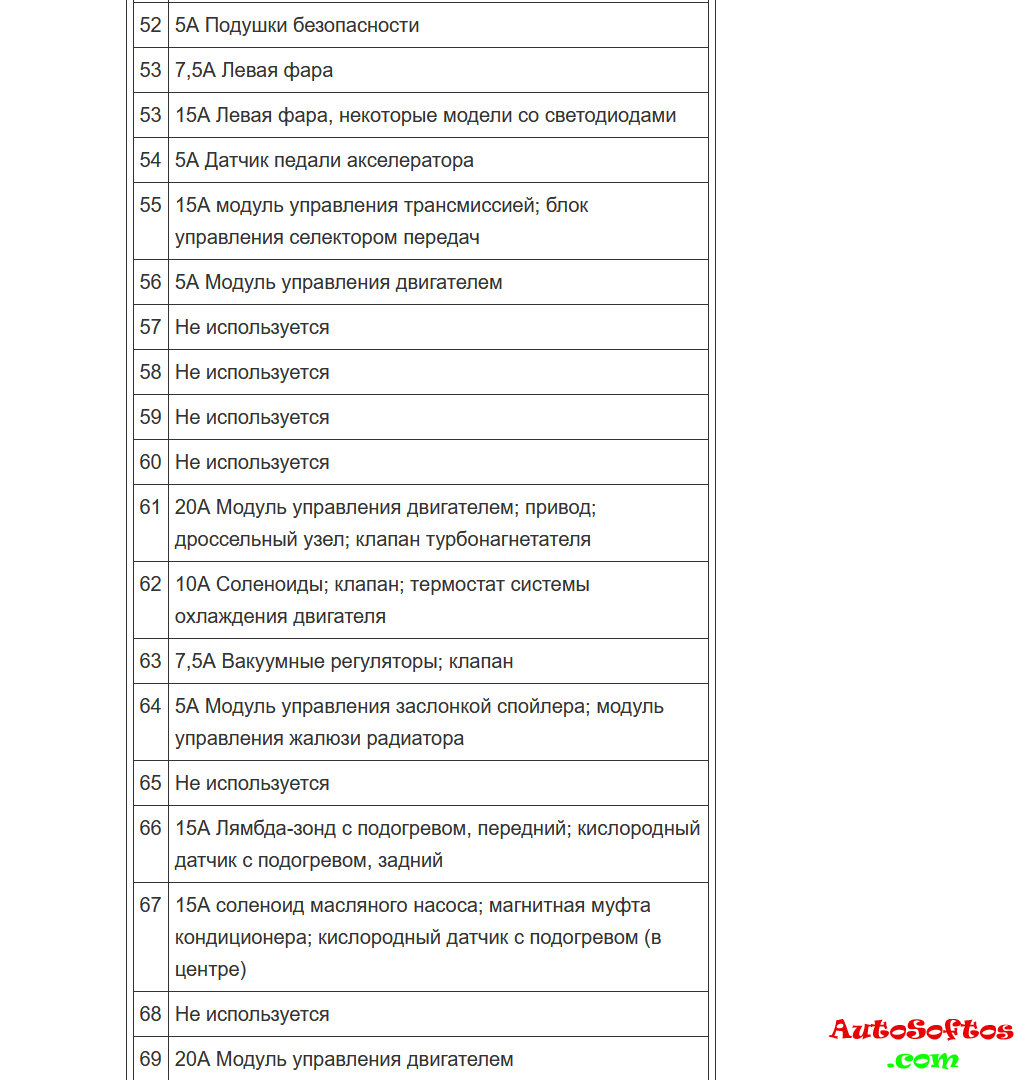

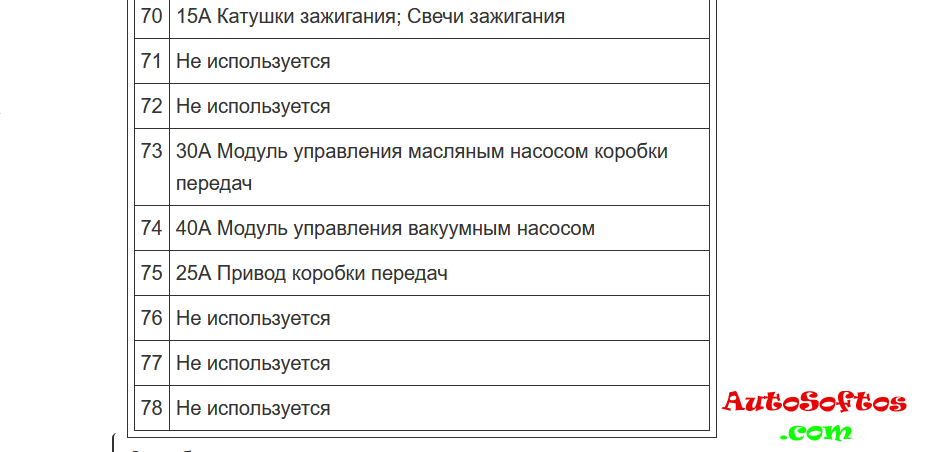

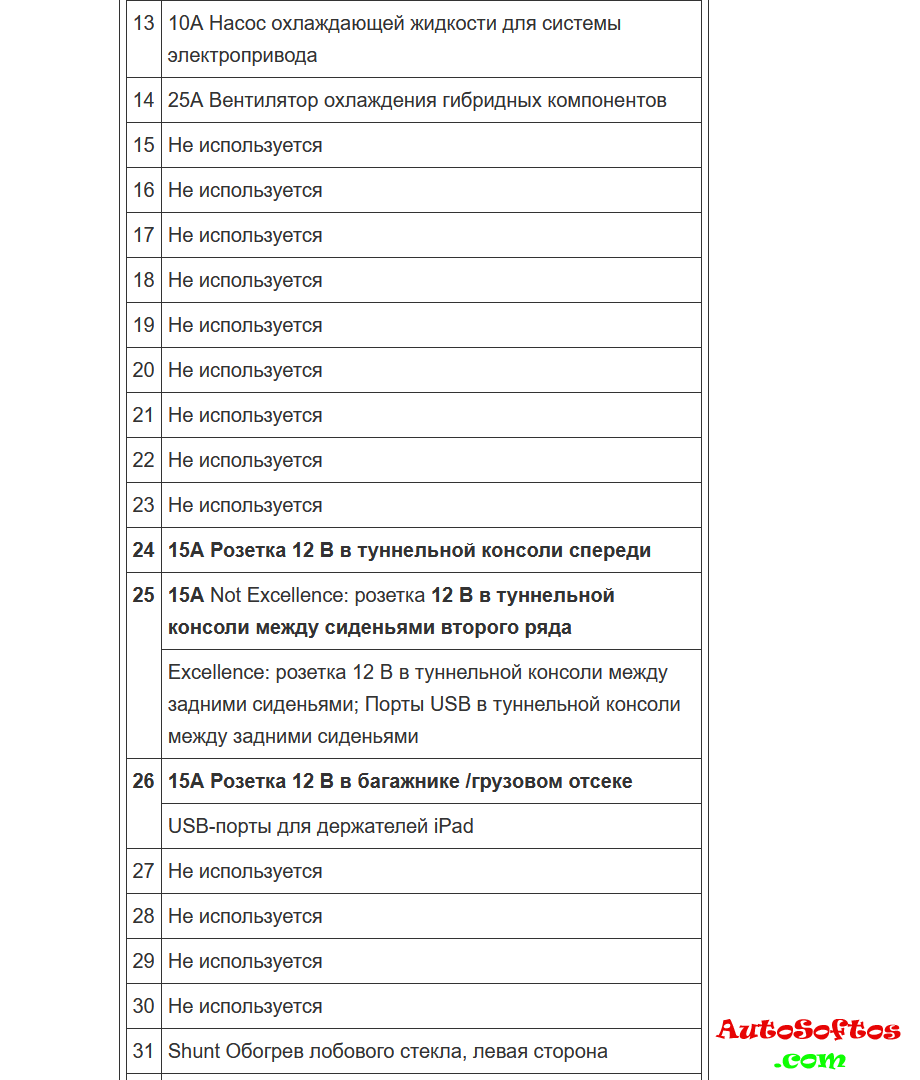

Обозначение









За работу переднего прикуривателя отвечает предохранитель номер 24 на 15А.



Блок в багажнике

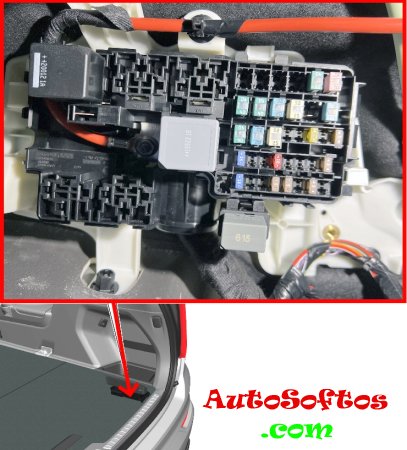

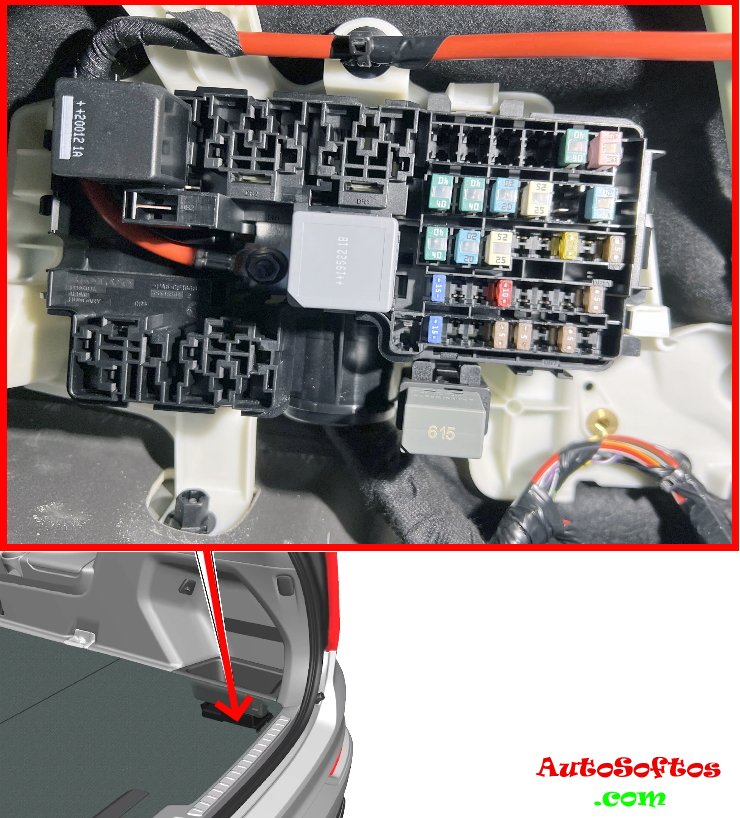

В багажном отсеке с правой стороны устанавливается ещё один блок с предохранителями и реле.

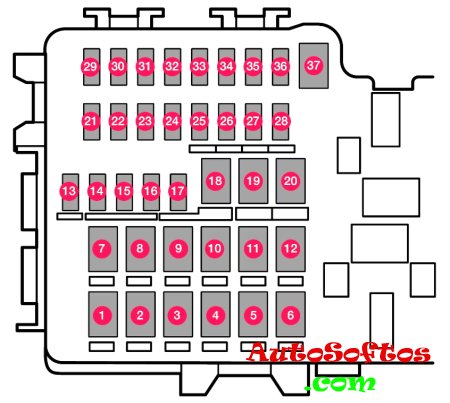

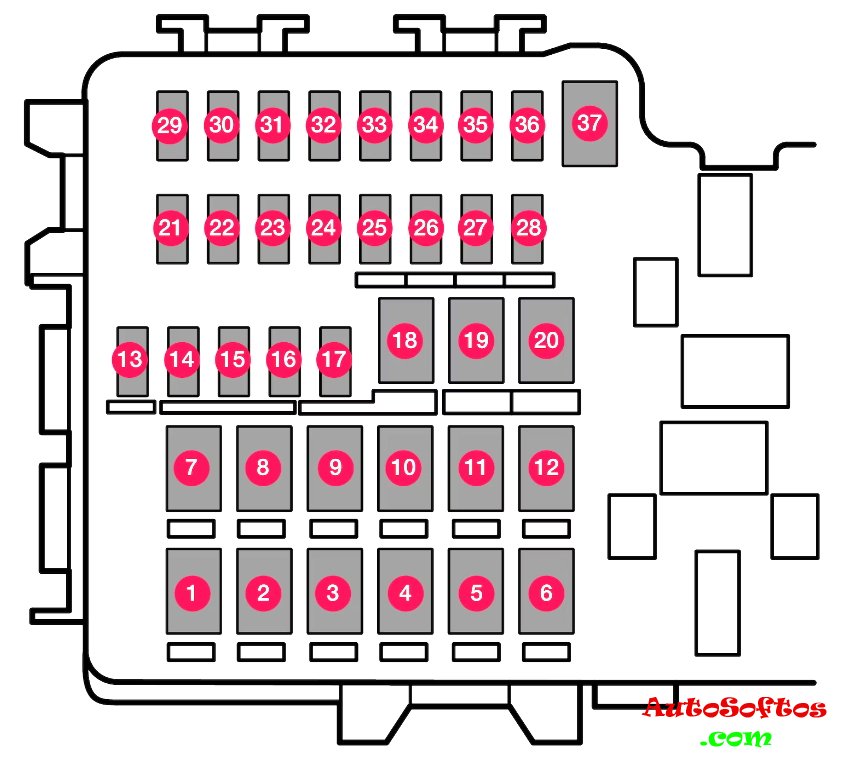

Схема

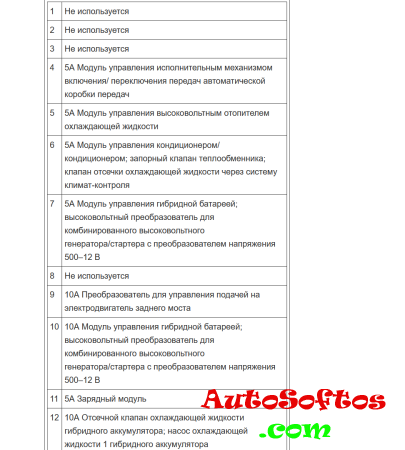

Назначение
