Bmw f30 расположения предохранителей и блоков реле

  • Разместил: klays067;
  • Прочитано: 9 378;
  • Дата: 19-02-2022, 00:10;
  • Сообщить о ошибке


Блок реле и предохранителей в моторном отсеке



Он находится с правой стороны, ближе к лобовому стеклу. Для доступа уберите защитную крышку.

Bmw f30 расположения предохранителей и блоков реле


Выглядит он так.



Таблица с описанием





Полное описание элементов на схеме в конце статьи.

Блок в салоне BMW F30



Он расположен на передней стойке на стороне пассажира.



Схема





Обозначение



54-контактный разъем
12-контактный разъем
42-контактный разъем
54-контактный разъем
Предохранители
Разъем (1-контактный, вывод плюса)
Реле
54-контактный разъем
54-контактный разъем
54-контактный разъем

Предохранители отвечающие за:



коммутационный центр в рулевой колонке (SZL)
панель управления системами помощи водителю
панель управления освещением
драйверный модуль светодиодных фар
задний электронный модуль (REM)
разъем OBD II, IHKA
электронный блок наружной ручки двери
стеклоподъемники
центральный замок.

Реле:



электростеклоподъемник водителя
электростеклоподъемник переднего
центральный замок
омыватели фар
стартер
рупорный звуковой сигнал
стеклоочиститель на скорости 1/2.

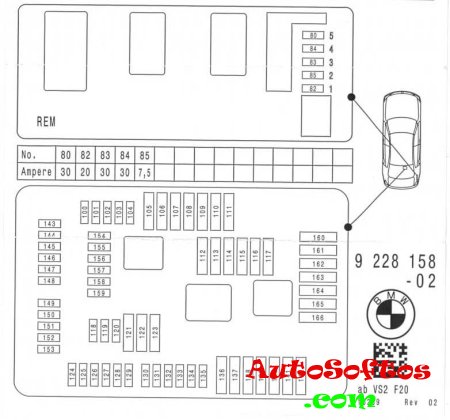

Блоки в багажном отделении



Общая схема





Один блок находится за обшивкой с правой стороны, около аккумулятора.



Другой по центру под обшивкой. Подробнее в видео, немного ниже.



Ваша точная схема с предохранителями лежит свернутая под полом багажника, вставлена в спец место на блоке с предохранителями сверху (свернутая бумага). Мы предоставляем для ознакомлению одну из версий.

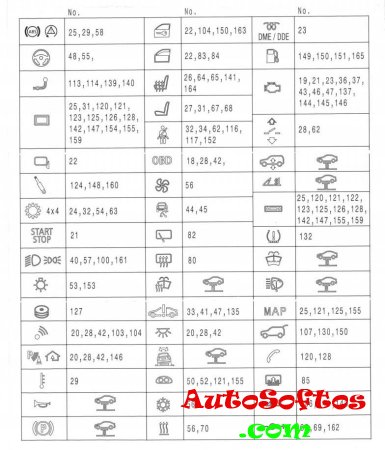

Материал с описанием предохранителей





Отметим за прикуриватель отвечают предохранители номер: 66, 69, 162. Расположены они в разных блоках, а не в одном.
