Предохранители Маз евро 5440 / 6430 и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 421;
  • Дата: 3-10-2023, 00:31;
  • Сообщить о ошибке


Здесь вы найдёте описание наиболее популярных блоков предохранителей и реле Маз 5440 и Маз 6430 со схемами и местами их расположения.

Блок в салоне

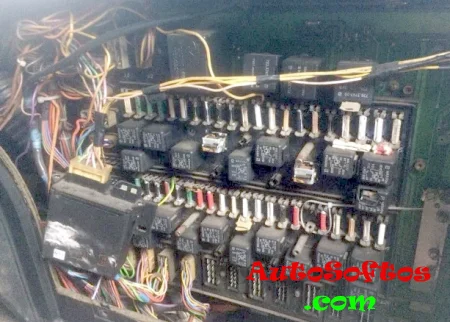

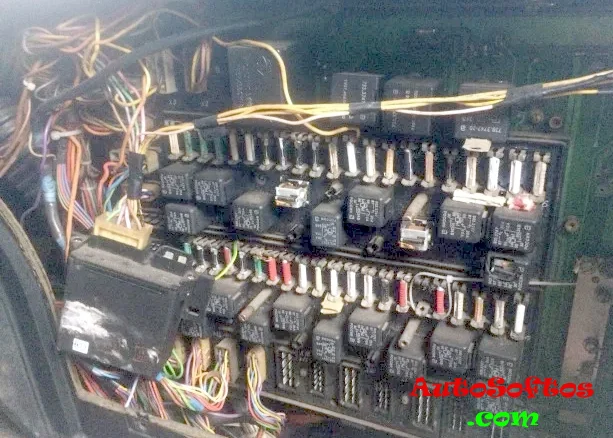

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

Вариант 1

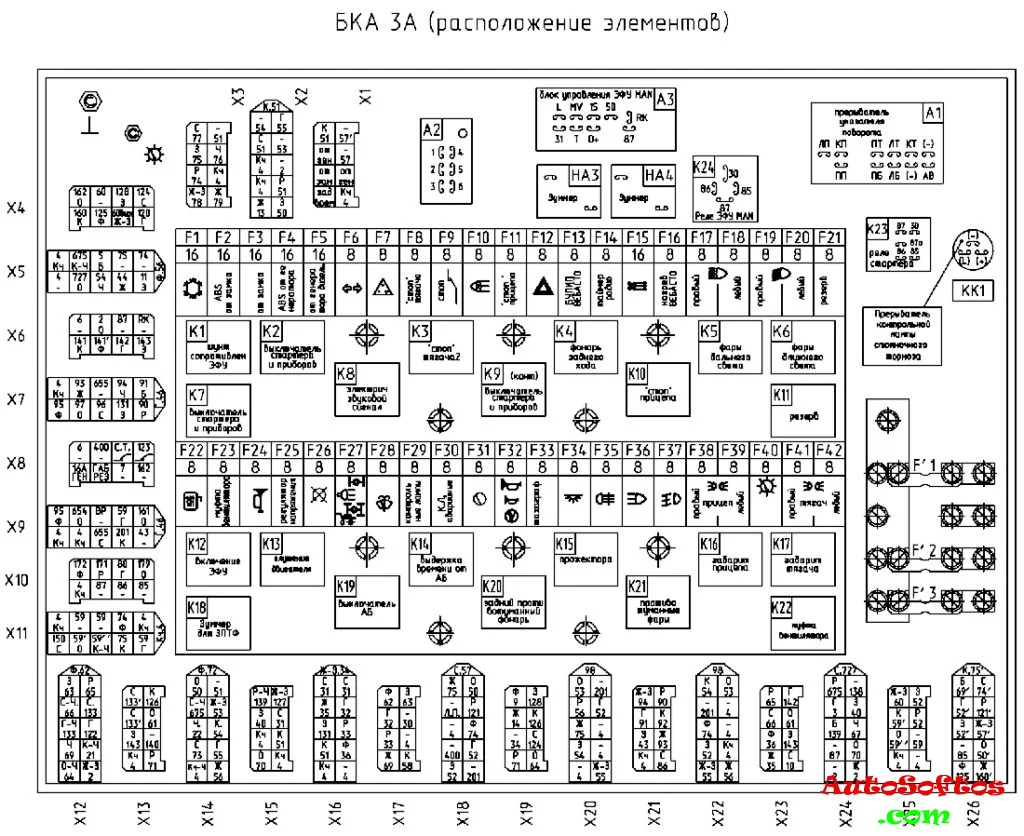

Схема





Описание предохранителей



1. 16А холодильник
2. 16А (+) от замка для ABS тормозов
3. 16А осушителя воздуха, нагревателей
4. 16А (+) от генератора для ABS тормозов
5. 16А от генератора для электроники двигателя
6. 8А повороты
7. 8А фонари
8. 8А сигналов торможения тягача
9. 8А (+) с реле сигналов торможения
10. 8А фонаря заднего хода
11. 8А сигналов торможения прицепа
12. 8А аварийной сигнализации
13. 8А блока управления подогревателем
14. 8А таймера терморегулятора, радио
15. 8А вентилятор штатного отопителя
16. 8А нагревателей независимого отопителя
17. 8А дальнего света правой фары
18. 8А дальнего света левой фары
19. 8А ближнего света правой фары
20. 8А ближнего света левой фары
21. 8А резерва габаритов
22. 8А подогрева зеркал, стеклоподъемников
23. 8А муфта вентилятора
24. 8А электрических сигналов
25. 8А регулятора напряжения, останов двигателя
26. 8А клапана останова двигателя
27. 8А выключателей
28. 8А стеклоочистителя
29. 8А питания контрольных ламп остальных
30. 8А питания контрольных ламп аварийных
31. 8А питания приборов
32. –
33. 8А тахограф
34. 6А плафонов кабины
35. 6А задних противотуманных фонарей
36. 8А дополнительных фар дальнего света
37. 8А передних противотуманных фар
38. 8А правого габарита прицепа
39. 8А левого габарита прицепа
40. 8А подсветки приборов
41. 8А правого габарита тягача
42. 8А левого габарита тягача


Вариант 2

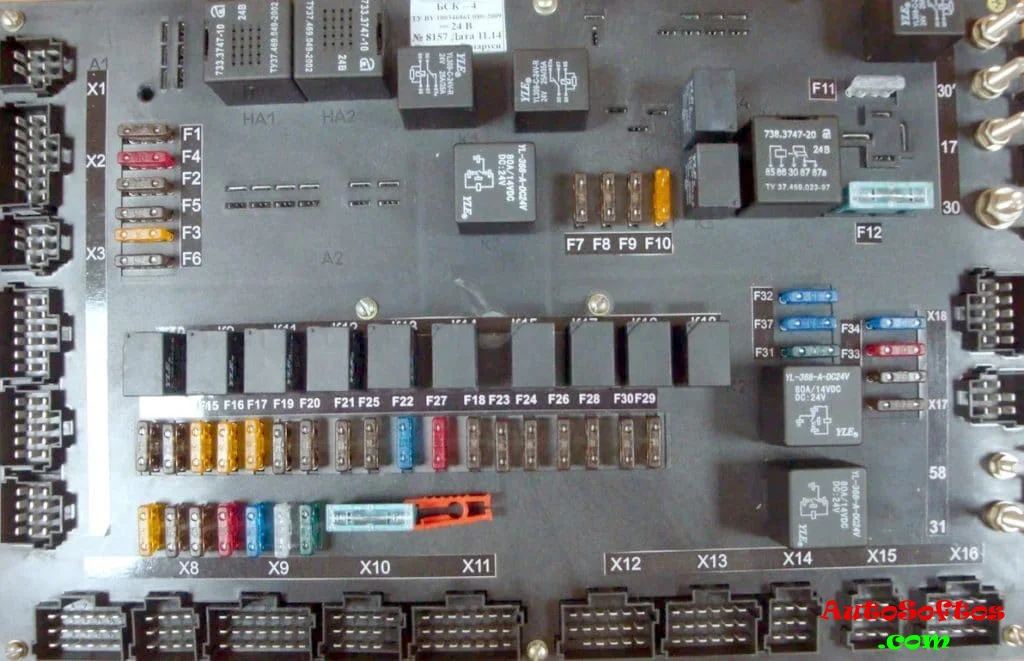

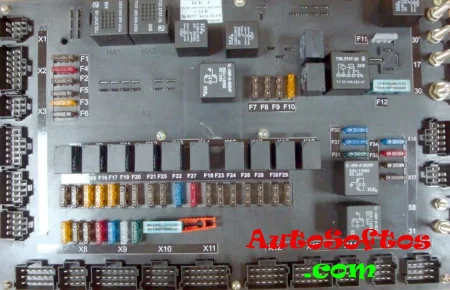

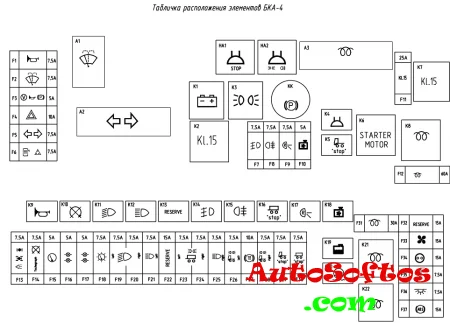

Фото – схема





Обозначение





Расположение основных элементов ЭСУ двигателя



Предохранители Маз евро 5440 / 6430 и реле с описанием назначения и схемами блоков


Расшифровка



1–реле управления стартером (промежуточное);
2–реле блокировки выключения АКБ;
3, 4–реле подогрева топлива;
5, 6–блок предохранителей ЭСУ двигателя и БДИ;
7–кнопка диагностики ЭСУ двигателя;
8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

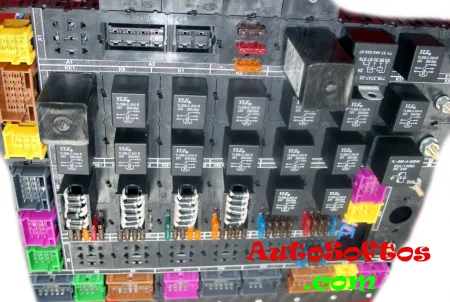

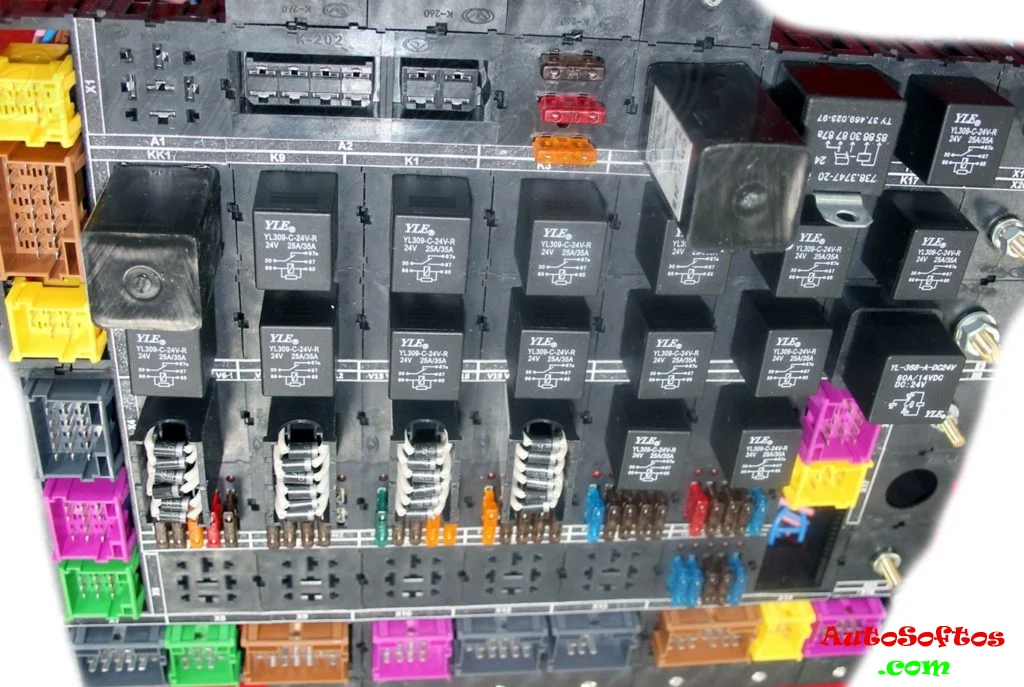

Вариант 3

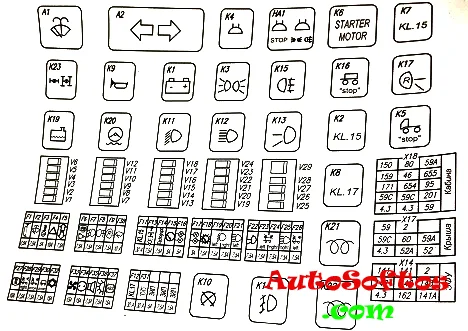

Схема





Описание предохранителей



1. звуковой электро сигнал
2. стеклоочиститель и стеклоомыватель
3. звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
4. аварийная сигнализация
5. указатели поворотов
6. знак автопоезда и подогрев зеркал
7. передние противотуманные фонари
8. задние противотуманные фонари
9. фонарь заднего хода
10. резерв
11. электропитание после замка зажигания
12. электропитание на клемме 17
13. клапаны дифференциалов и фара освещения сцепки
14. электропитание тахографа
15. электропитание указателей
16. контрольные индикаторы
17. контрольные индикаторы
18. подсветка
19. ближний свет левого борта
20. ближний свет правого борта
21. дальний свет левого борта
22. дневной ходовой огонь
23. габаритные огни левого борта прицепа/ полуприцепа
24. габаритные огни правого борта прицепа/ полуприцепа
25. дальний свет правого борта
26. габаритные огни левого борта тягача
27. осушитель воздуха пневмо системы
28. габаритные огни правого борта тягача
29. стоп сигнал тягача
30. стоп сигнал прицепа/ полуприцепа
31. электро факельное устройство
32. резерв
33. вентилятор отопителя
34. розетка дополнительная
35. акустическая система
36. внутреннее освещение
37. системы электронного управления
