Электросхема Уаз Буханка с описанием предохранителей и реле и места их расположения

  • Разместил: klays067;
  • Прочитано: 364;
  • Дата: 14-10-2023, 03:37;
  • Сообщить о ошибке


Здесь вы найдете электросхему, описание предохранителей и реле Уаз Буханка 2206 и места их расположения.



Описание








Предохранители и реле

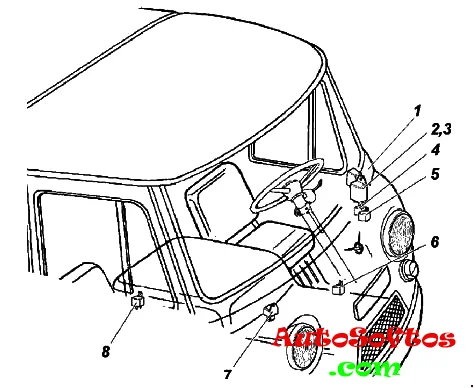

Общая схема расположения





Обозначение



1. блок предохранителей;
2. прерыватель указателей поворота;
3. реле управления лампами АБС;
4. реле дальнего света;
5. реле ближнего света;
6. прерыватель стеклоочистителя;
7. реле заднего противотуманного фонаря;
8. реле стартера.


Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары.
В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

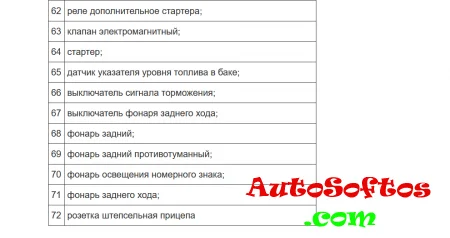

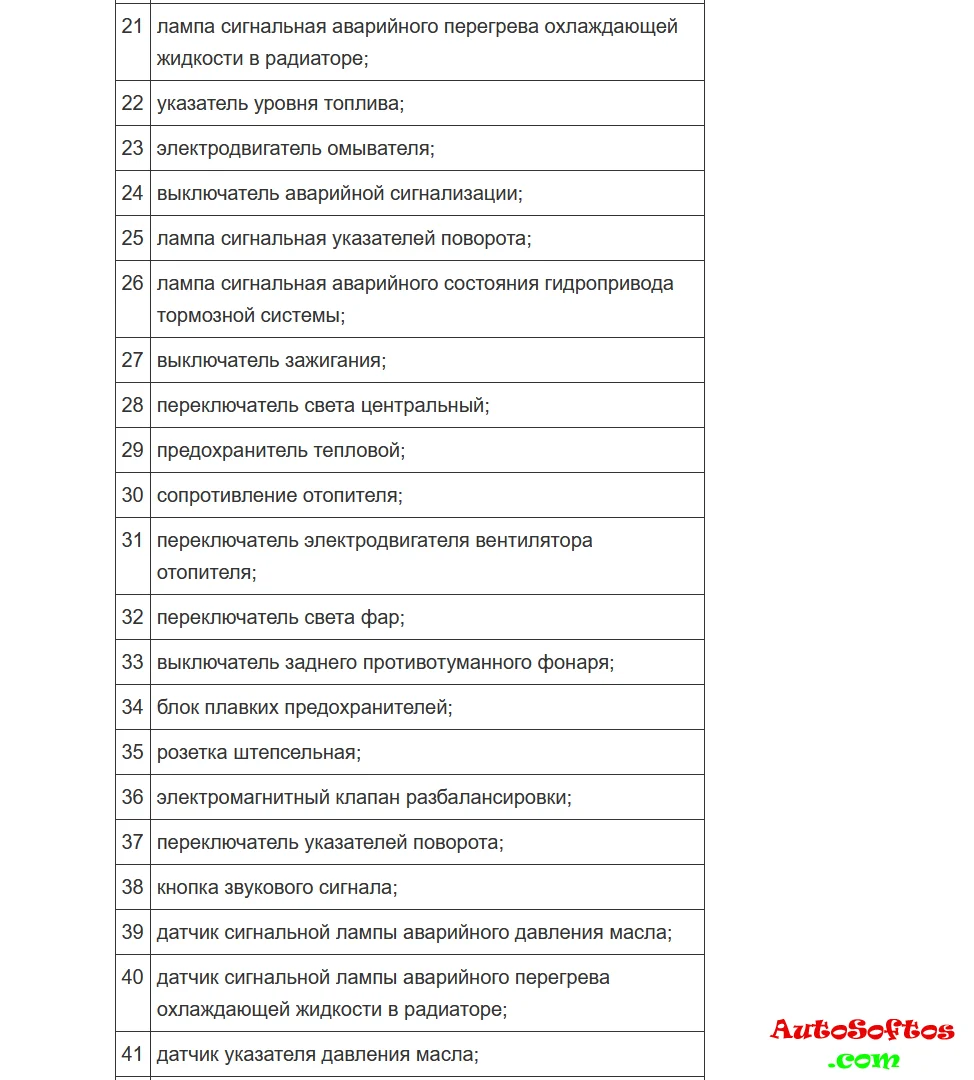

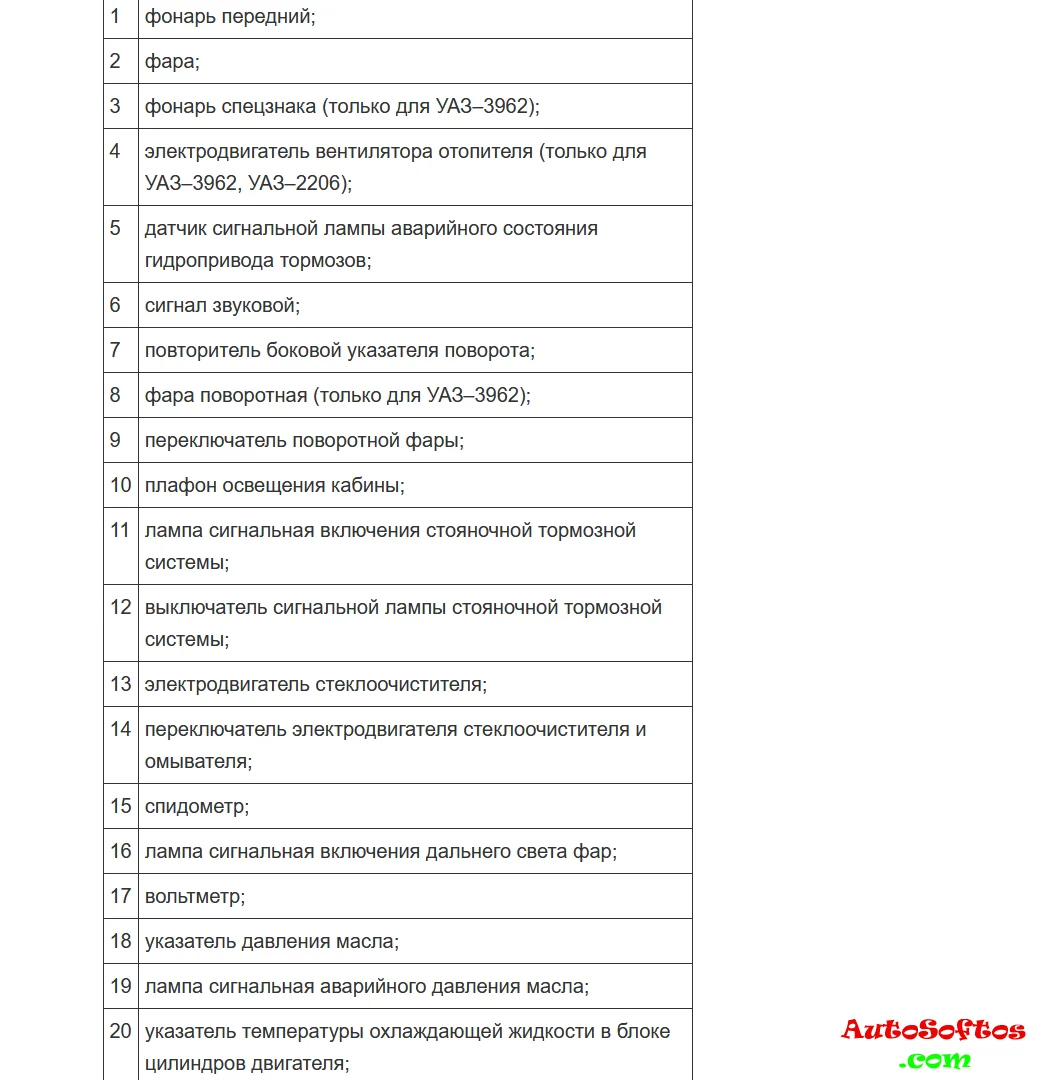

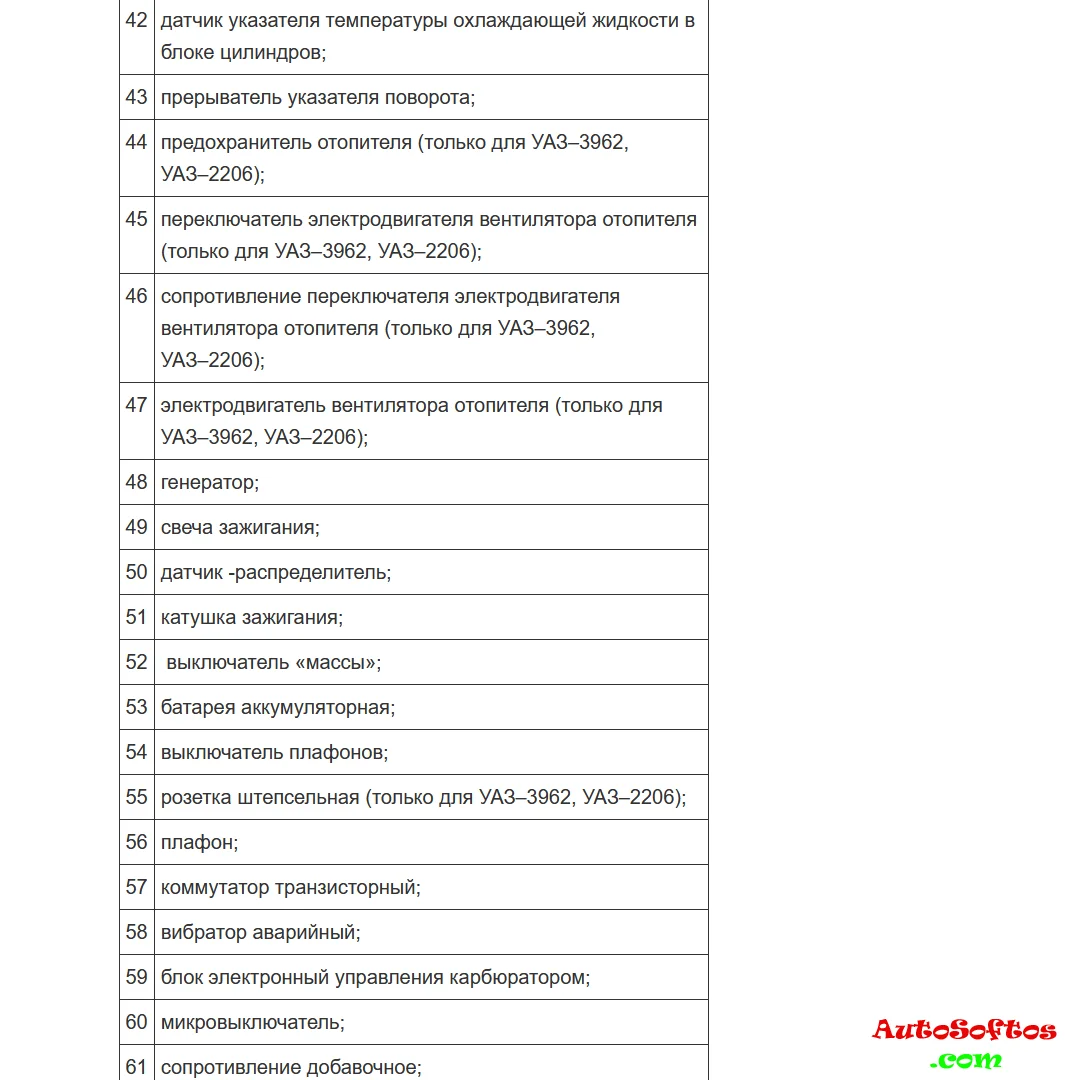

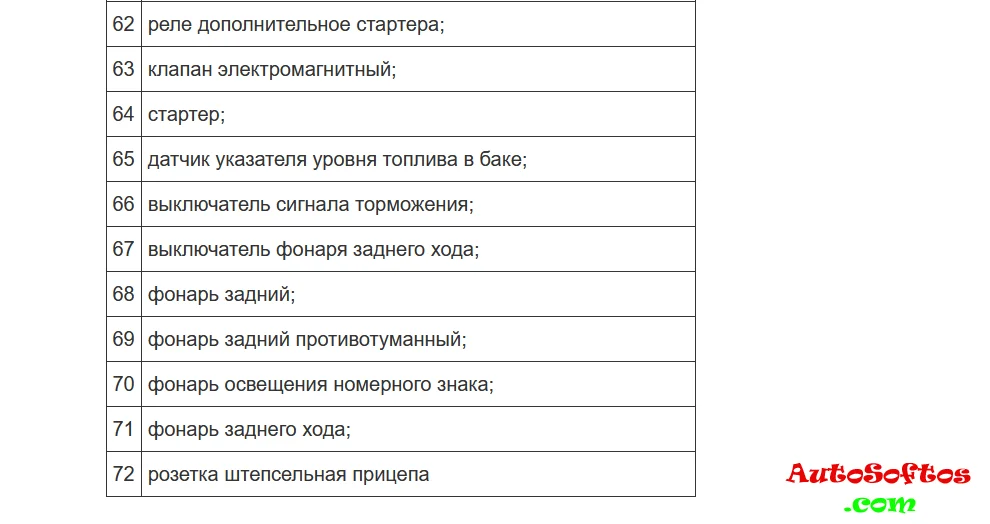

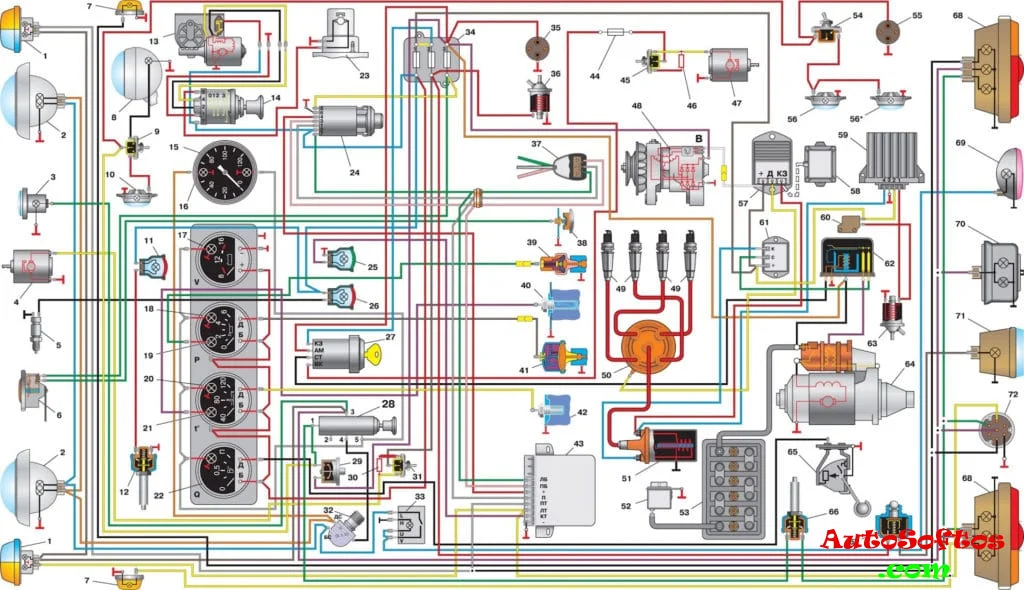

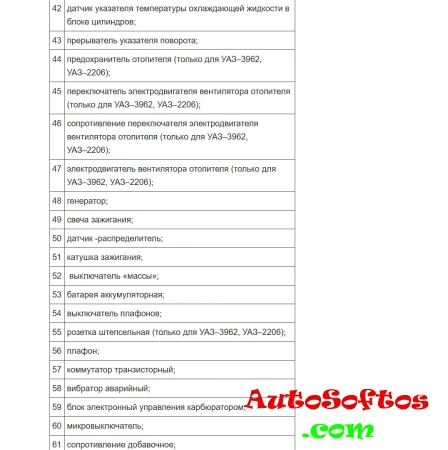

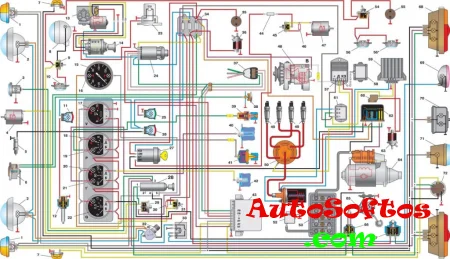

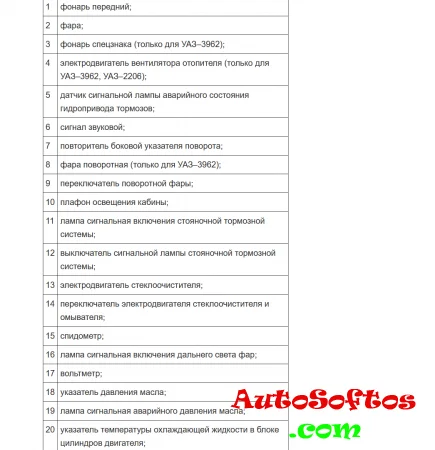

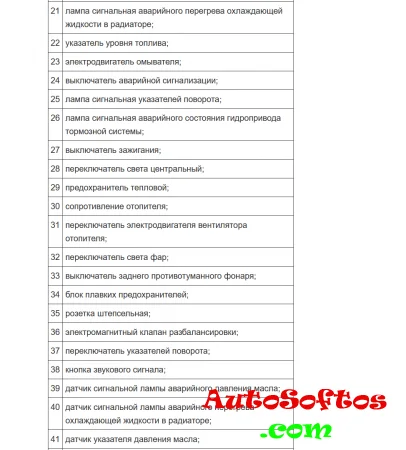

Схема



Электросхема Уаз Буханка с описанием предохранителей и реле и места их расположения


Назначение

Для машин с двигателем ЗМЗ-4091 Евро-3.



F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.


Для машин с двигателем ЗМЗ-40911 Евро-4.



F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Предохранители системы АБС расположены на перегородке за сиденьем водителя на 25А либо 40А.
