Электросхема ЗИЛ 130 131 с описанием предохранителей и реле

  • Разместил: klays067;
  • Прочитано: 458;
  • Дата: 4-11-2023, 23:35;
  • Сообщить о ошибке


Здесь мы покажем схемы электрооборудования, описание предохранителей и реле Зил 130 131, места их расположения.

Предохранители



В системе электрооборудования автомобилей ЗИЛ 131 и 130 могут быть установлены следующие предохранители:

биметаллический предохранитель на 20 А с автоматическим замыканием в цепи наружного освещения и ламп освещения приборов, расположен на центральном переключателе света (под приборной панелью);
предохранитель на 20 А с автоматическим замыканием для цепей звукового сигнала и переносных ламп; установлен на отдельной панели за щитком кабины слева;
блок предохранителей с автоматическим замыканием (два предохранителя на 6/7,5А каждый) в цепях питания электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворота; установлен на той же панели, что и предохранитель звукового сигнала (на более ранних годов выпуска отсутствовал).

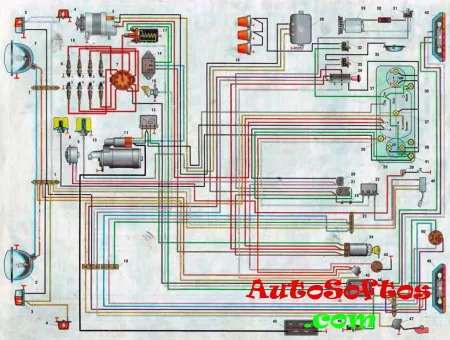

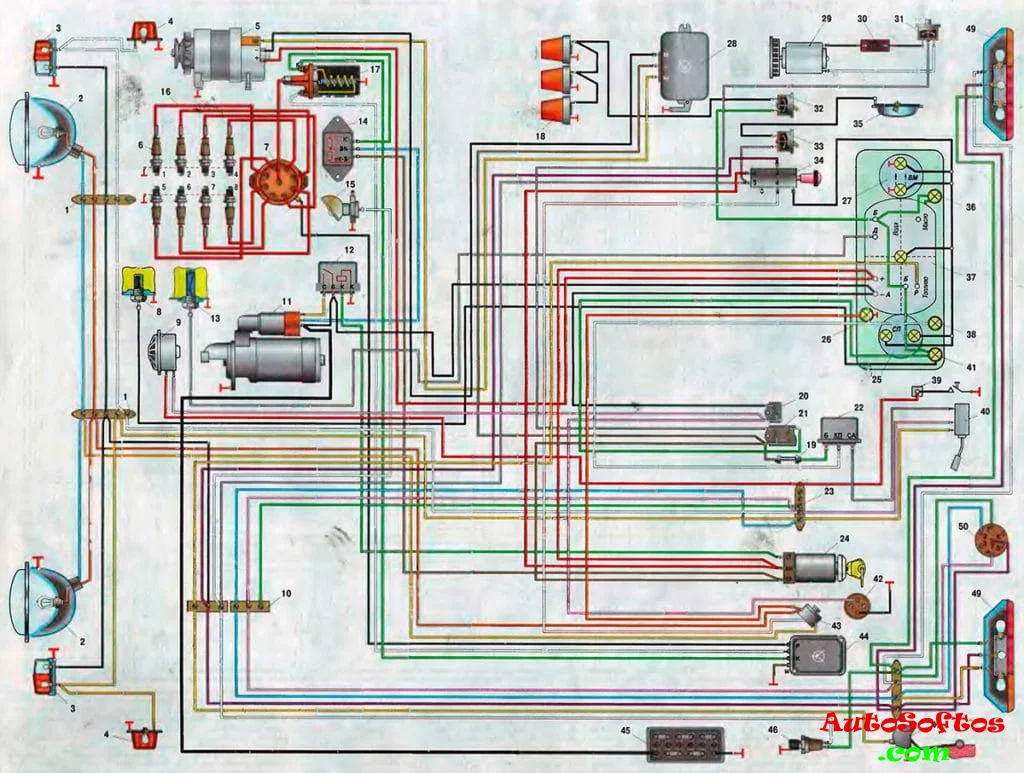

Электросхема ЗИЛ 130





Описание



1, 10, 23 и 48 – соединительные панели; 2 – фара; 3 – передний фонарь; 4 – боковой повторитель указателя поворота; 5 – генератор; 6 – свеча зажигания с помехоподавляющим резистором; 7 – датчик-распределитель; 8 – датчик сигнализатор аварийного перегрева жидкости; 9 – электрический сигнал; 11 – стартер; 12 – реле стартера; 13 – датчик температуры охлаждающей жидкости; 14 – добавочный резистор катушки зажигания; 15 – подкапотная лампа; 16 – высоковольтные провода; 17 – катушка зажигания; 18 – опознавательные фонари автопоезда; 19 – плавкий предохранитель; 20 – биметаллический предохранитель; 21 – блок биметаллических предохранителей; 22 – реле – прерыватель указателей поворота; 24 – выключатель зажигания и стартера; 25 – спидометр; 26 – сигнализатор дальнего света фар; 27 – манометр тормозной системы; 28 – регулятор напряжения; 29 – электродвигатель отопителя; 30 – резистор электродвигателя отопителя; 31 – переключатель отопителя; 32 – выключатель опознавательных фонарей автопоезда; 33 – выключатель плафона; 34 – центральный переключатель света; 35 – плафон; 36 – сигнализатор аварийного падения давления масла; 37 – комбинация приборов; 38 – сигнализатор указателей поворота; 39 – контактные устройства звукового сигнала; 40 – переключатель указателей поворота; 41 – сигнализатор аварийного перегрева жидкости; 42 – розетка переносной лампы; 43 – ножной переключатель света фар; 44 – транзисторный коммутатор; 45 – аккумуляторная батарея; 46 – выключатель сигнала торможения; 47 – датчик указателя уровня топлива; 49 – задний фонарь; 50 – штепсельная розетка прицепа.

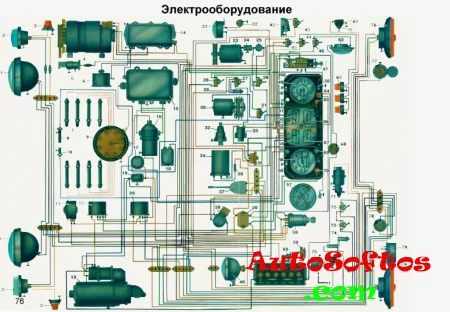

Электросхема ЗИЛ 131





Обозначение



1 – Фара головного света; 2 – Передний фонарь; 3 – Боковой повторитель указателя поворота; 4 – Генератор; 5 – Подкапотная лампа ПД308А; 6 – Аварийный вибратор РС 331; 7 – Свеча зажигания; 8 – Датчик контрольной лампы аварийного перегрева ТМ102; 9 – Прерыватель распределитель; 10 – Датчик температуры охлаждающей жидкости ТМ100В; 11 – Электрический сигнал С311-01; 12 – Реле стартера РС502; 13 – Стартер СТ2А; 14 – Регулятор напряжения РР132К; 15 – Транзисторный коммутатор ТК200-01; 16 – Катушка зажигания Б118; 17 – Добавочный резистор СЕ326; 13 – Фильтр радиопомех ФР82Ф; 19 – Конденсаторный фильтр ФР132Т; 20 – Реле включения переднего моста РС523; 21 – Зуммер РС 508; 22 – Розетка рации В47К; 23 – Электродвигатель отопителя 192.3730; 24 – Конденсатор электродвигателя отопителя КБП-С125-40-1,0; 25 – Резистор электродвигателя отопителя СЭ300; 26 – Выключатель 46.3710 принудительного выключения переднего моста; 27 – Переключатель управляемой фары П20-А2; 28 – Переключатель отопителя П20-А2; 29 – Выключатель управляемой фары ВК38-Б; 30 – Электродвигатель вентилятора МЭ11; 31 – Выключатель вентилятора ВК26-А2; 32 -Датчики ММ 124-Д аварийного падения воздуха в тормозной системе; 33 – Выключатель сигнала торможения ВК13-В; 34 – Реле указателей поворота РС57; 35 – Предохранитель 20А ПР2Б; 36 – Предохранитель 6А ПР119-01; 37 – Переключатель указателей поворота П105А-01; 38 – Переключатель света фар П53Б; 39 – Предохранители (2х7,5А) 13.3722; 40 – Прожектор искатель 17.3711; 41 – Аккумуляторная батарея 6СТ-90ЭМ; 42 – Фонарь освещения кабины ФП12-Б (дополнительный); 43 – Выключатель дополнительного фонаря освещения кабины ВК26-А2; 44 – Выключение опознавательных фонарей автопоезда ВК26-А2; 45 – Переключатель датчиков уровня указателей топлива П20-А2; 46 – Выключатель плафона ВК26-А2; 47 – Центральный переключатель света П44-А; 48 – Щиток приборов; 49 – Манометр тормозной системы МД213; 50 – Лампа подсветки приборов; 51 – Контрольная лампа включение привода переднего моста ПП6-Б; 52 – Указатель температуры охлаждающей жидкости; 53 – Комбинация приборов КП205; 54 – Амперметр; 55 – Контрольная лампа дальнего света фар ПД20-Д1; 56 – Спидометр СП201А; 57 – Манометр системы регулирования давления воздуха в шинах МД223-Б; 58 – Замок зажигания ВК350; 59 – Кнопка сигнала; 60 – Контактное устройство электрического сигнала; 61 – Датчик указателя уровня топлива БМ117Д; 62 – Плафон ПК201А; 63 – Опознавательные фонари автопоезда УП101-01; 64 – Контрольная лампа ПД20-Е аварийного падения давление воздуха в системе тормозов; 65 – Контрольная лампа ПД20-Е1 аварийного падения давления масла; 66 – Указатель давления масла в двигателе; 67 – Указатель уровня топлива в баке; 68 – Розетка переносной лампы В47К; 69 – Контрольная лампа указателей поворота ПД20-Д1; 70 – Контрольная лампа аварийного перегрева жидкости в системе охлаждения двигателя ПД20-Д1; 71 – Электромагнит 1402.3747 клапана системы включения переднего моста; 72 – Выключатель переднего моста ВК403; 73 – Выключатель контрольной лампы включения переднего моста ВК403; 74 – Выключатель сигнала водителю ВК38-Б; 75 – Выключатель аккумуляторной батареи ВК138Б; 76 – Задний фонарь ФП133А; 77 – Розетка переносной лампы ПС400; 78 – Розетка прицепа ПС3ООА-ЮО; 79 – Фонарь освещения номерного знака ФП134;
