Предохранители Газ 53 и реле с описанием и электросхемой

  • Разместил: klays067;
  • Прочитано: 536;
  • Дата: 9-11-2023, 01:49;
  • Сообщить о ошибке


Здесь вы найдете общую электрическую схему соединений с подробным описанием элементов и назначением предохранителей и реле Газ 53.

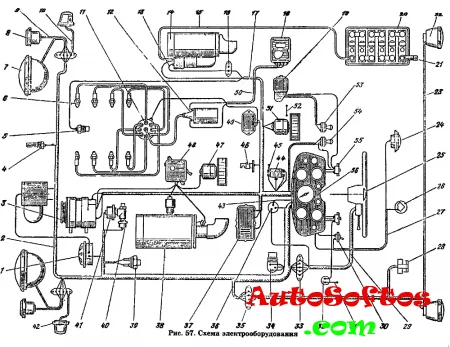

Электросхема

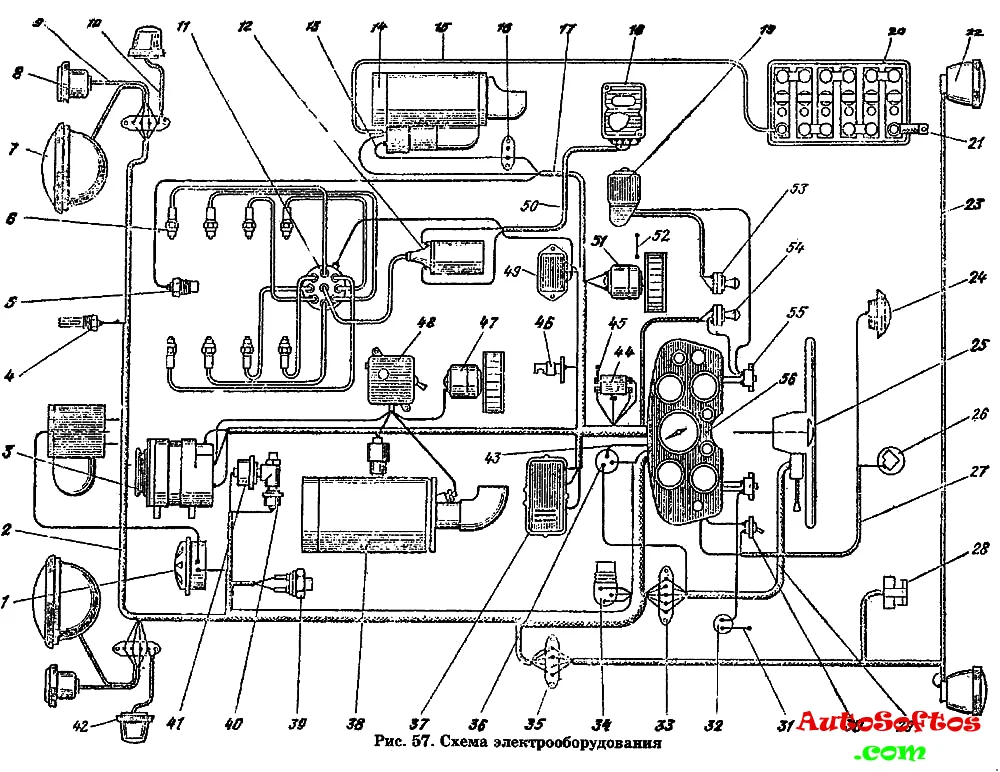

Схема электрооборудования





Описание



1. Сигнал в сборе С311,
2. Пучок проводов № 2 в сборе,
3. Генератор Г250-Г1,
4. Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т,
5. Датчик указателя температуры воды в двигателе в сборе ТМ100,
6. Свеча зажигания в сборе,
7. Фара ФГ122-Б,
8. Подфарник и указатель поворотов в сборе ПФ101-Б,
9. Провод от соединительной панели к подфарникам в сборе,
10. Провод от соединительной панели к повторителю,
11. Распределитель зажигания в сборе Р133,
12. Катушка зажигания в сборе Б114-Б,
13. Провод от соединительной панели к реле стартера,
14. Стартер в сборе СТ230А,
15. Провод от аккумуляторной батареи к стартеру в сборе,
16. Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная),
17. Пучок проводов № 1 в сборе,
18. Коммутатор транзисторный в сборе ТК102,
19. Электродвигатель,
20. Батарея аккумуляторная (53А-3703011-02),
21. Провод соединения аккумуляторной батареи с полом кабины,
22. Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света),
23. Пучок проводов по раме в сборе,
24. Плафон в сборе ПК2-Б,
25. Провод кнопки звукового сигнала в сборе,
26. Датчик указателя уровня топлива в сборе БМ120-А,
27. Провод к плафону и к датчику уровня топлива в сборе,
28. Розетка прицепа штепсельная в сборе ПС300А-100,
29. Переключатель указателей поворотов в сборе П105А,
30. Выключатель плафона (51-3806030-Б1),
31. Провод соединения штепсельной розетки переносной лампы с кабиной в сборе,
32. Штепсельная розетка переносной лампы в сборе (51-3715020-А),
33. Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная),
34. Переключатель света ножной в сборе (51-3710010-А),
35. Панель соединительная четырех клеммовая,
36. Прерыватель указателей поворотов в сборе РС57,
37. Реле-регулятор в сборе РР362-Э,
38. Подогреватель в сборе,
39. Выключатель света сигнала «стоп» гидравлический ВК12-Б,
40. Датчик аварийного давления масла в двигателе в сборе ММ111А,
41. Датчик давления масла в двигателе ММ358,
42. Повторитель указателей поворота УП101,
43. Патрон контрольной лампы включения указателей поворота ПП107,
44. Реле включения стартера в сборе,
45. Провод в сборе,
46. Фонарь освещения под капотом в сборе ПД308-А,
47. Электровентилятор пускового подогревателя в сборе,
48. Пульт управления пусковым подогревателем,
49. Сопротивление добавочное в сборе,
50. Пучок проводов для транзисторного зажигания,
51. Электродвигатель обдува ветрового стекла в сборе МЭ211,
52. Провод соединения корпуса электродвигателя отопителя с кабиной в сборе,
53. Переключатель стеклоочистителя в сборе,
54. Переключатель мотора вентилятора отопления в сборе П119-Б,
55. Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315,
56. Щиток приборов в сборе КП120.


Предохранители и реле



В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия. Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.

Предохранители защищают следующие цепи:

левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.
правый типа ПР2-Б на 20 А — цепи освещения.
На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

Устройство термобиметаллического предохранителя с возвратной кнопкой.

Предохранители Газ 53 и реле с описанием и электросхемой


Обозначение



1. вывод;
2. корпус;
3. биметаллическая пластина;
4. возвратная кнопка;
5. контакт;
6. гайка;
7. центральный регулировочный винт;
8. винт.


Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится.

Если замыкание в цепи не устранено, то предохранитель вновь выключается.

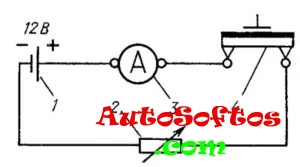

Термобиметаллический предохранитель непрерывного действия автомобиля ГАЗ-53-12



Предохранитель служит для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя.

Биметаллическая пластина одним концом закреплена на одном выводе, а на другом конце имеет контакт, который соединяется с контактом, установленным на втором выводе. Ток к электродвигателю проходит через биметаллическую пластину.
