Здесь вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.

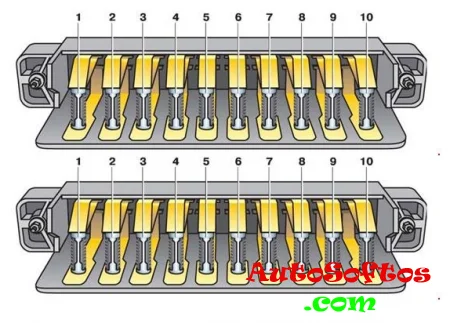

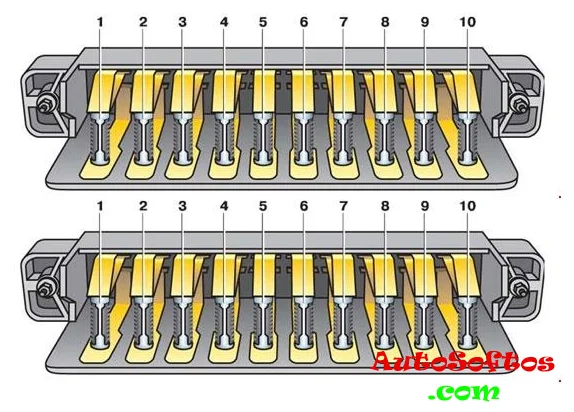

Блок старого образца
Схема
Схема

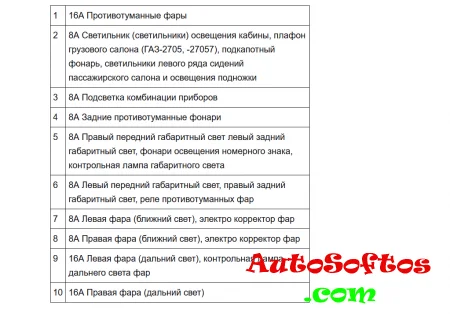

Описание

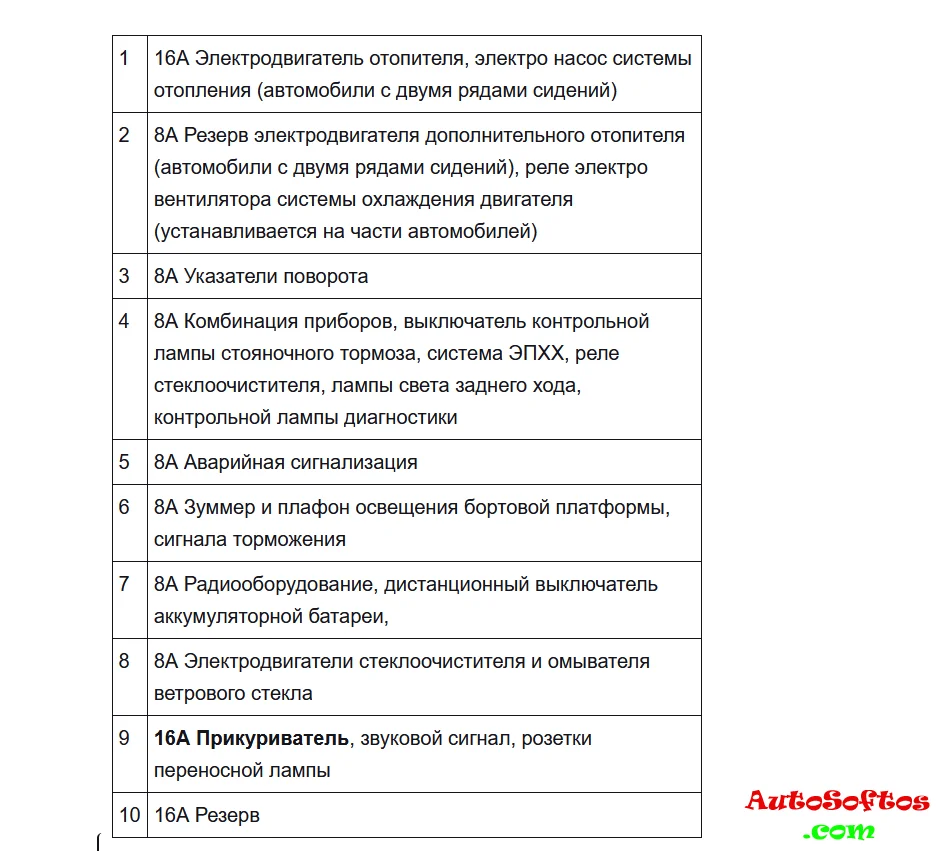

Верхний блок
За прикуриватель отвечает предохранитель номер 9 на 16А.

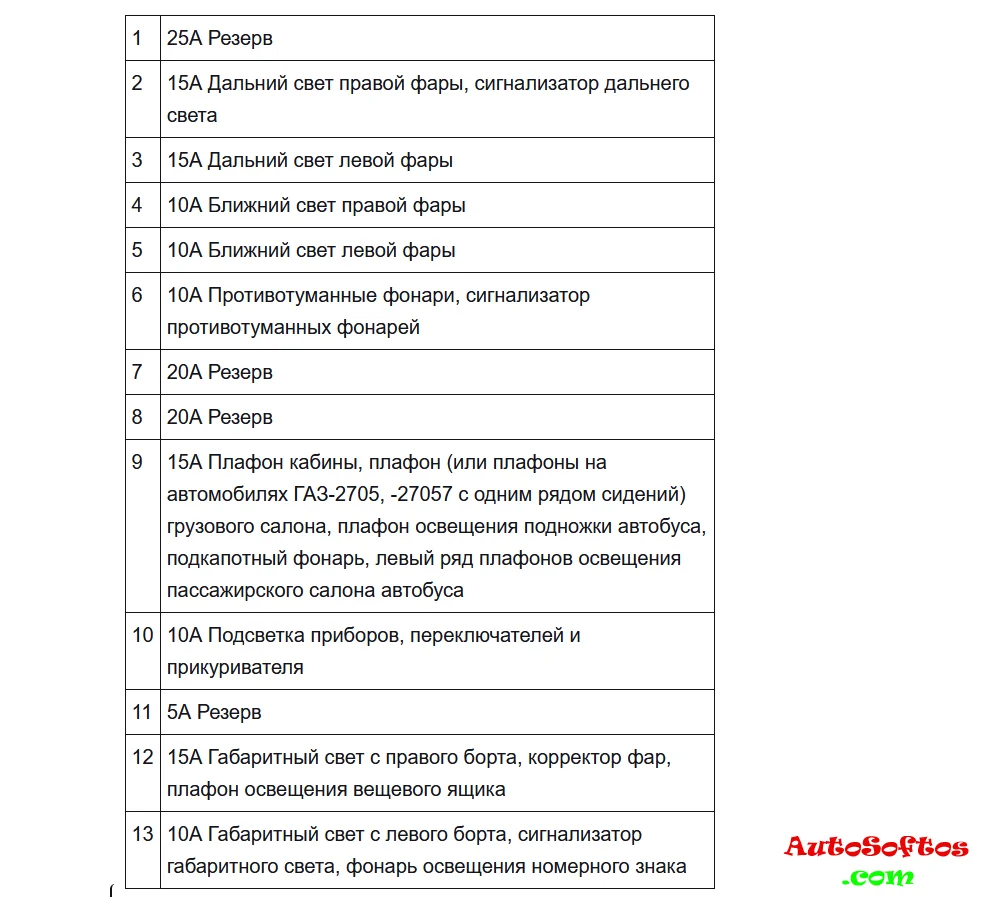

Нижний блок
Блок нового образца
Схема
Схема

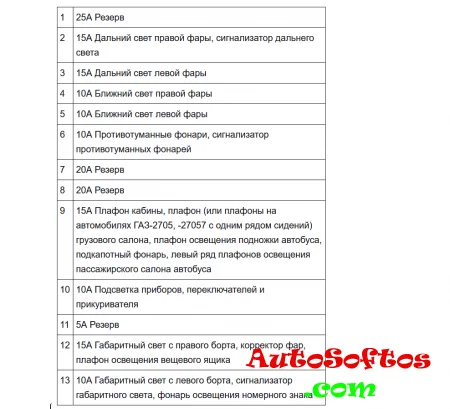

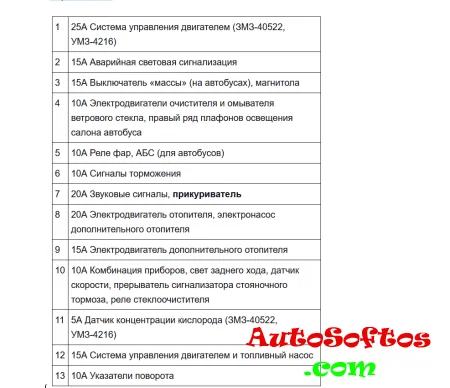

Обозначение

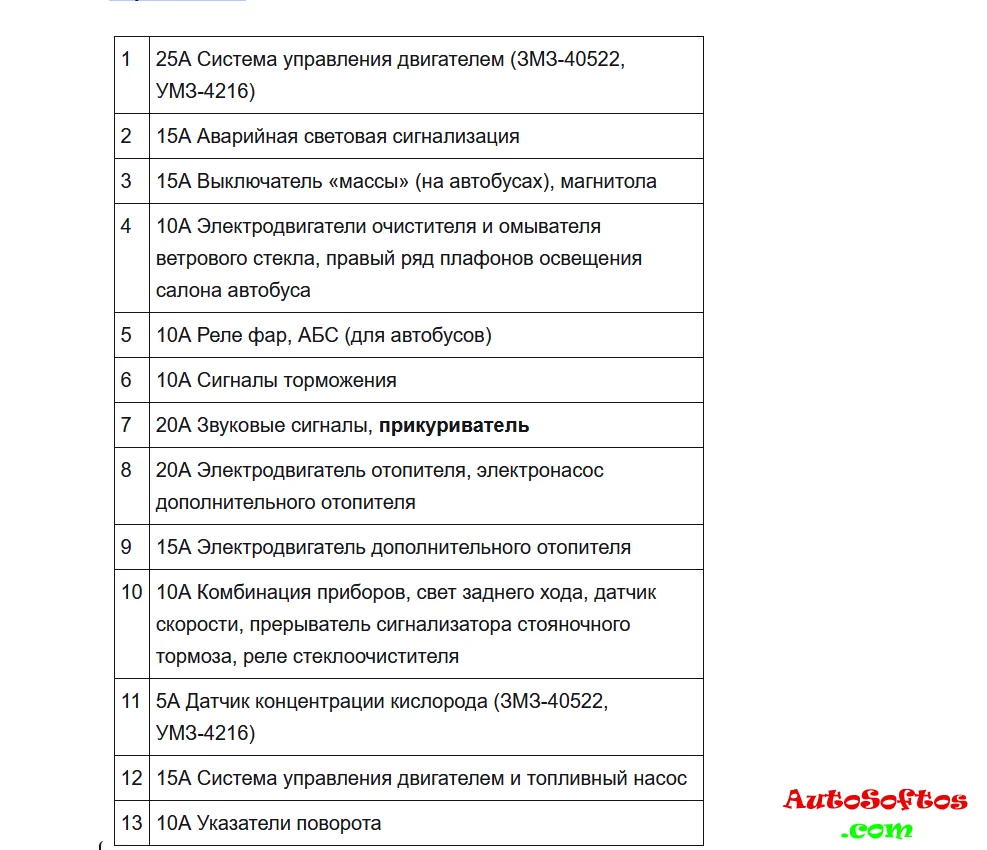

Верхний блок
За работу прикуривателя отвечает предохранитель номер 7 на 20А.
Отдельно под панелью приборов с левой стороны установлено реле – прерыватель указателей поворота.

Блоки под капотом
Блок предохранителей
Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение
Автомобилей с ABS (БПР-4)
1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера
Автомобили без ABS (БПР-2)
1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.
Блок с реле

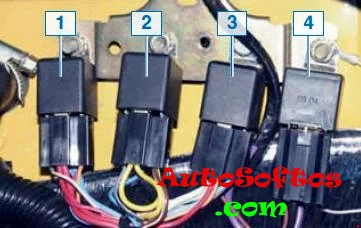

Схема

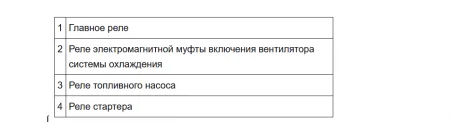

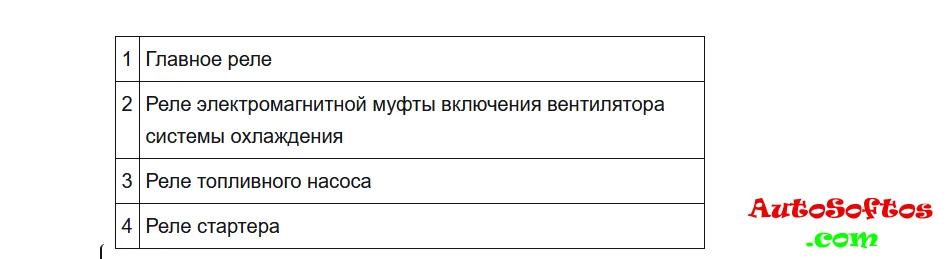

Обозначение
Отдельно, над расширительным бочком, крепится реле стеклоочистителя.
Электро щиток
Старого образца

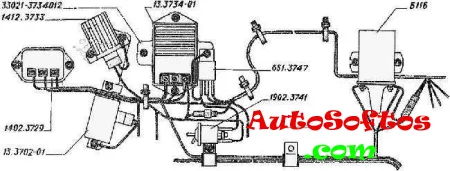

схема
Старого образца
схема

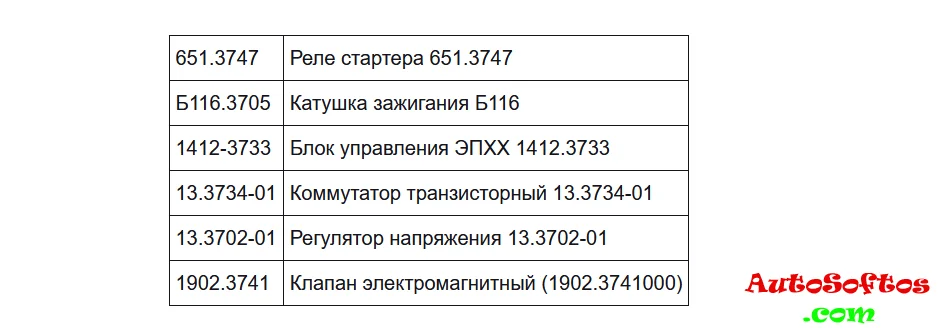

Расшифровка

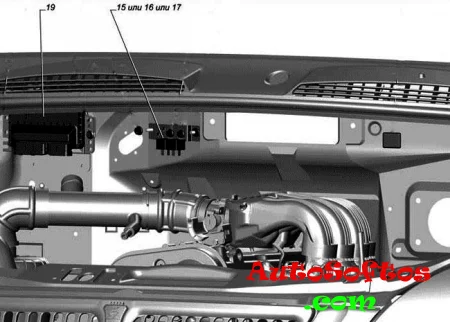

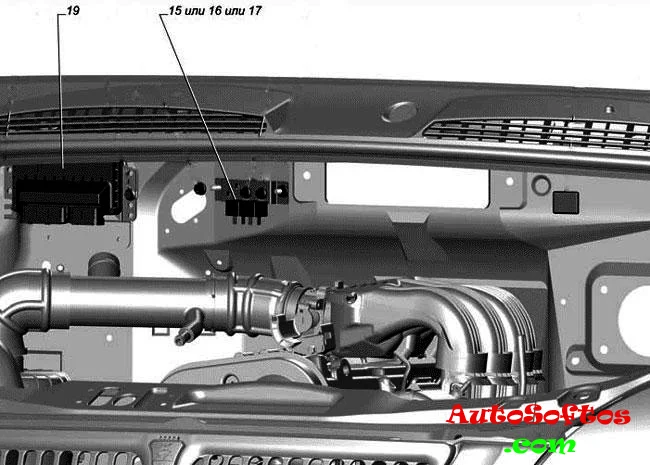

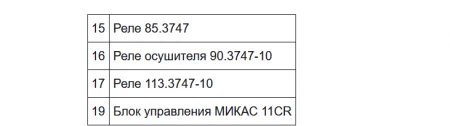

Нового образца
Подойдет для двигатель Chrysler 2,4 L DОНС
